一位读者朋友寄给我一个极核电瓶车控制器让我拆解，按照他的说法是，想看看这里面到底是什么样的，既然粉丝有这要求，咱必须给安排上。

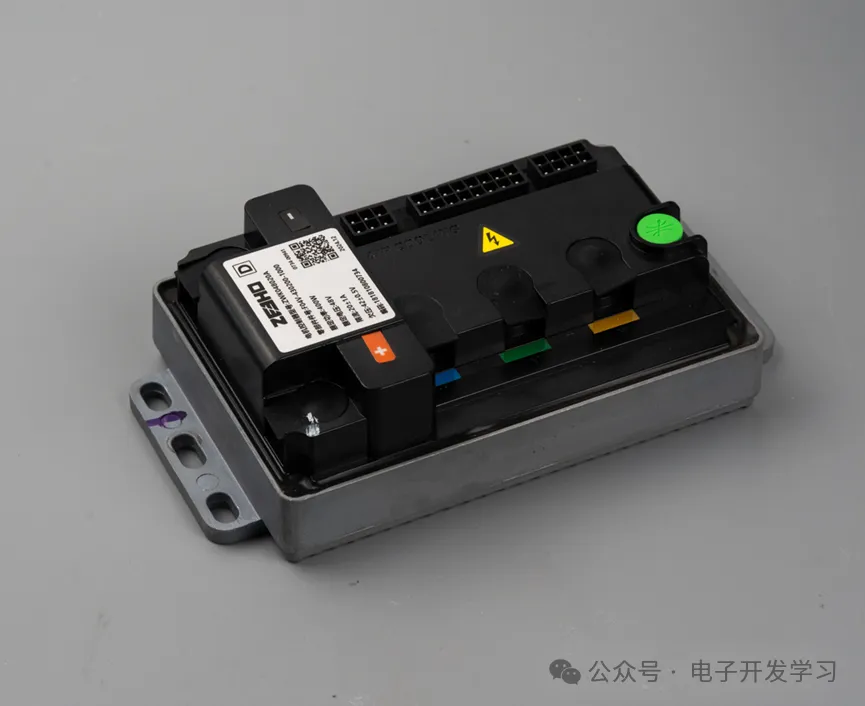

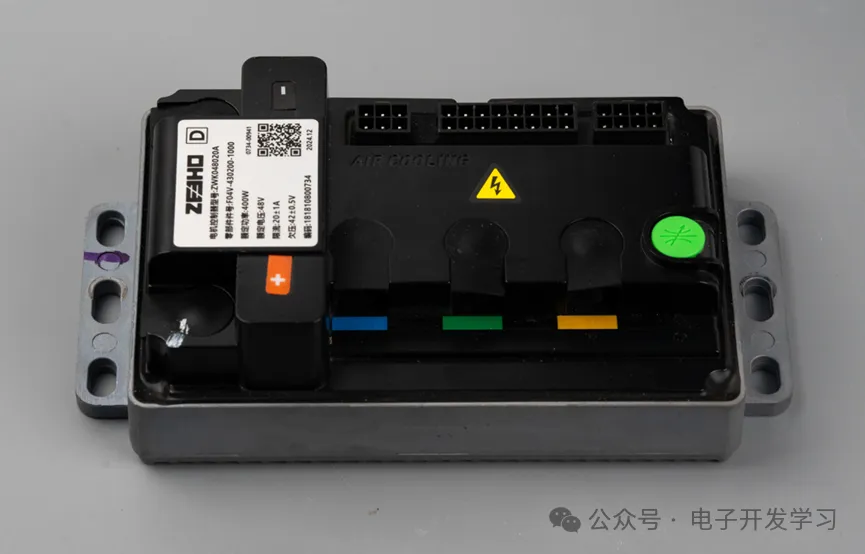

整体看，这控制器给人的第一感觉就是很硬朗，比我还硬的那种！

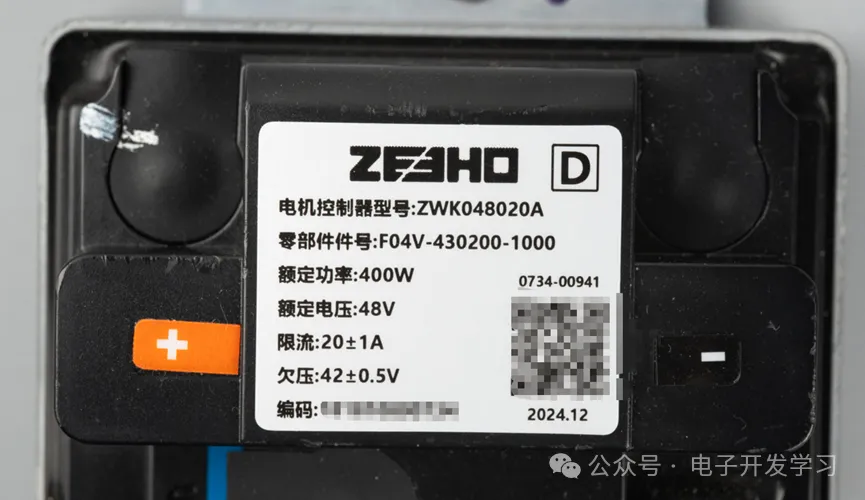

型号是ZWK048020A，额定功率400W，额定电压48V，电流20A。出厂日期是2024年12月，还没满一岁。其实这种控制器打眼一看驱动能力肯定是不止20A的，至于为啥这么写，我想懂的人自然懂，不懂的人大概率也没有这个疑问。

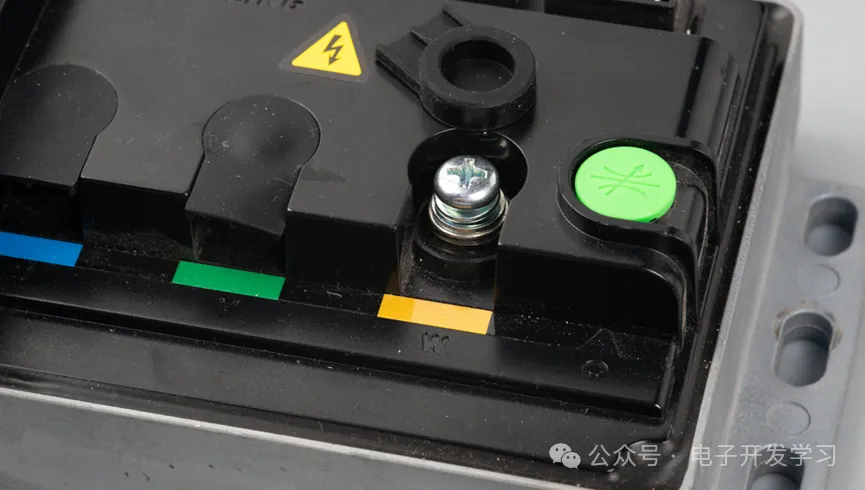

三个相线的螺栓。

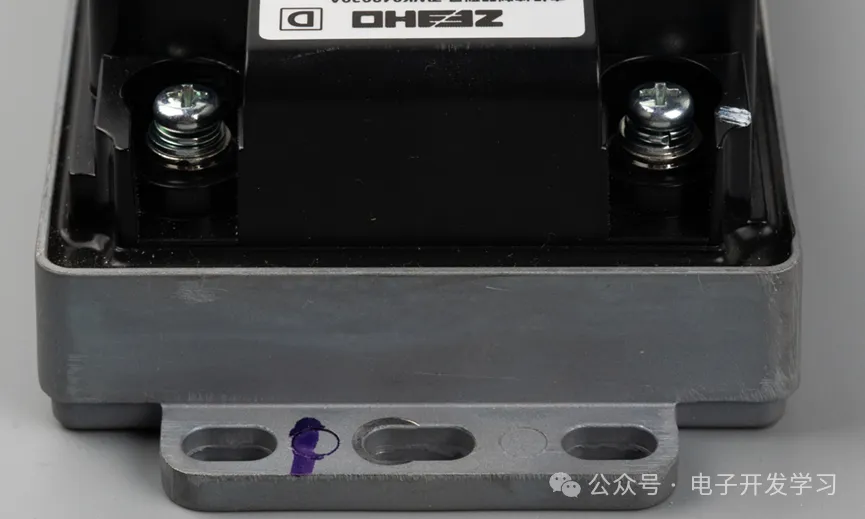

顶部是电源母线螺栓。顺便看一下它外壳上的安装耳朵，看起来很结实的样子。

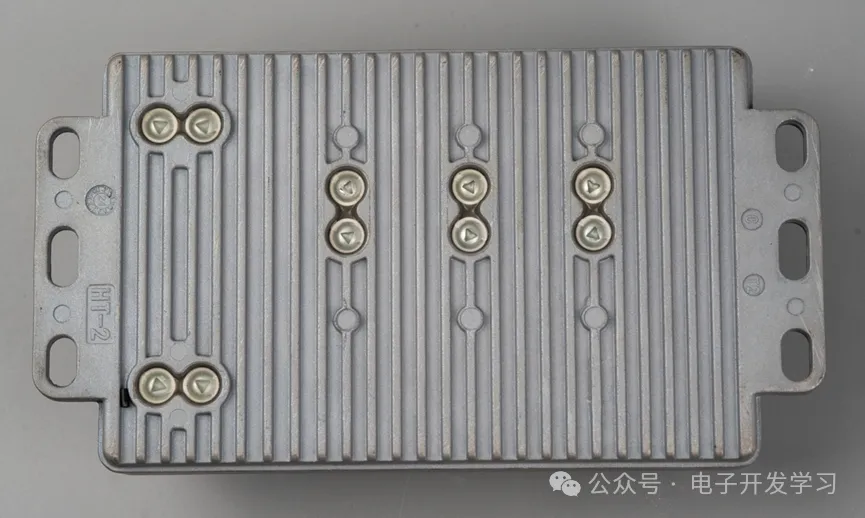

背面。这个控制器底壳采用了铸铁结构。底部总共有10个螺丝，这10个螺丝两两一对，刚好和UVW电机相线以及电源母线一一对应。

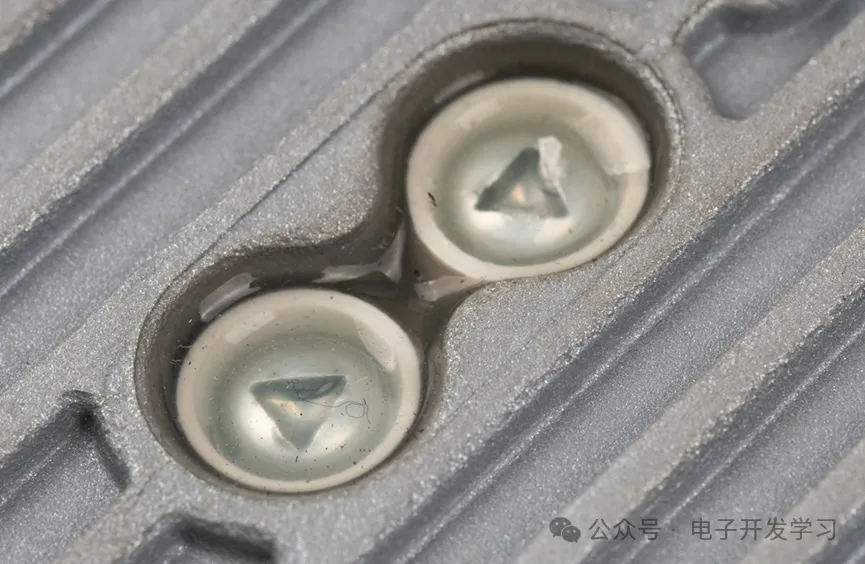

螺丝孔沉于外壳，然后螺丝紧固之后在沉孔里灌了胶。

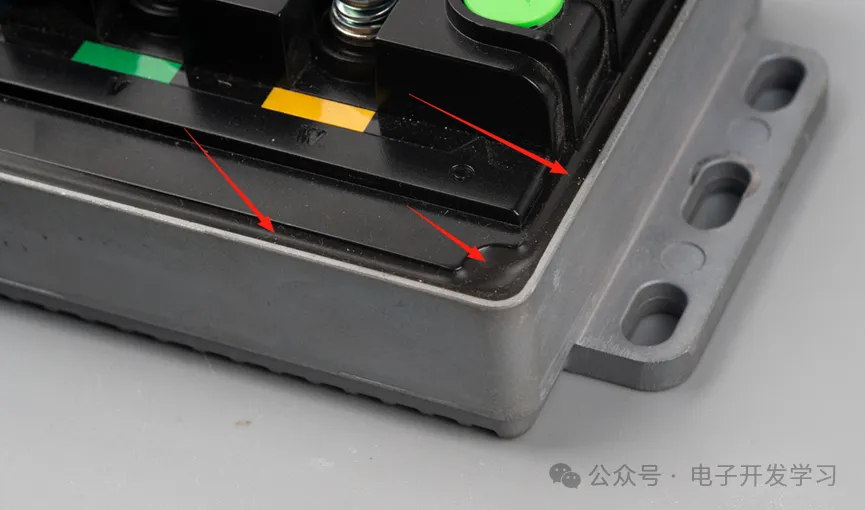

正面看，注塑顶壳和底壳连接的地方有打胶，看四角的构造，胶下面应该还有螺丝。

拆解过程费了九牛二虎之力，大家可以脑部一下我满头大汗。

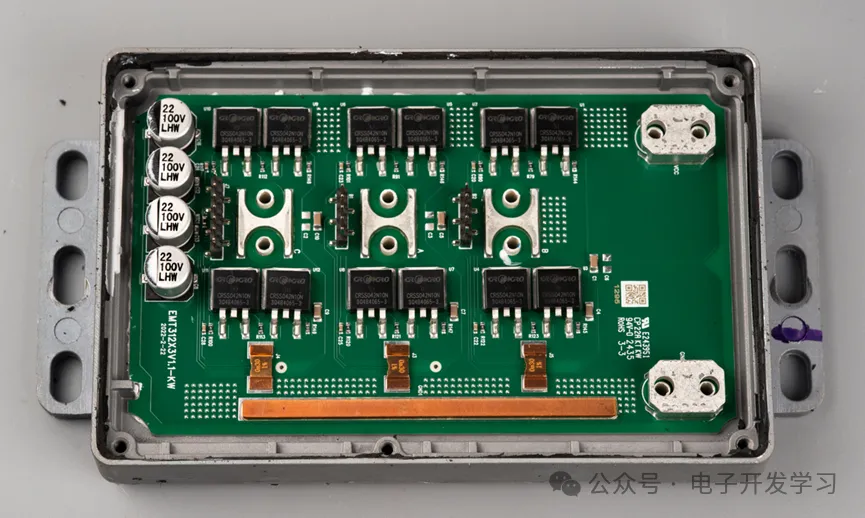

拆开之后，发现顶壳和底壳里各有一个板子，看来是功率和控制分开了，先看看这个功率板。

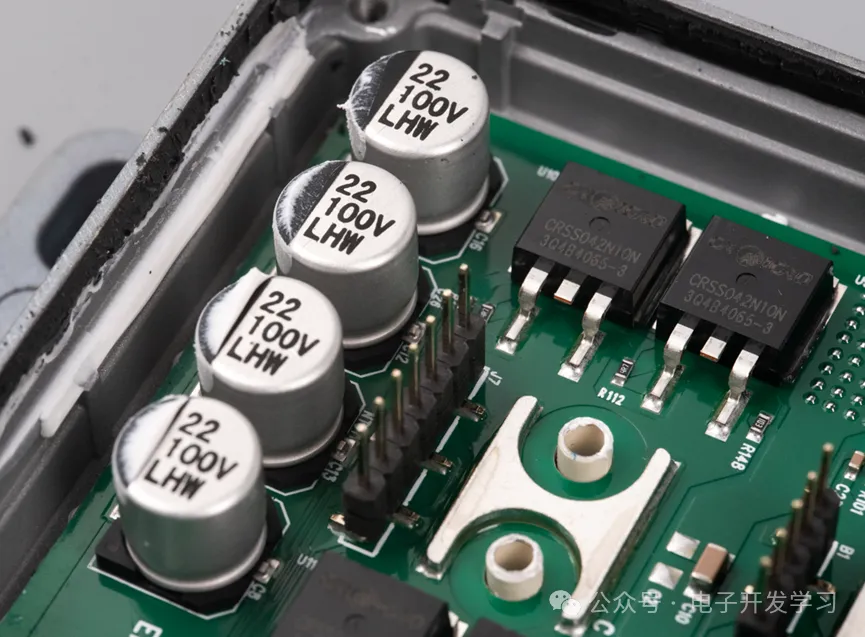

在远离电源端子的另一端，有四个22uF100V的电解电容。说实话这个容量对这个控制器来说是杯水车薪，肯定还有电容在其他地方。

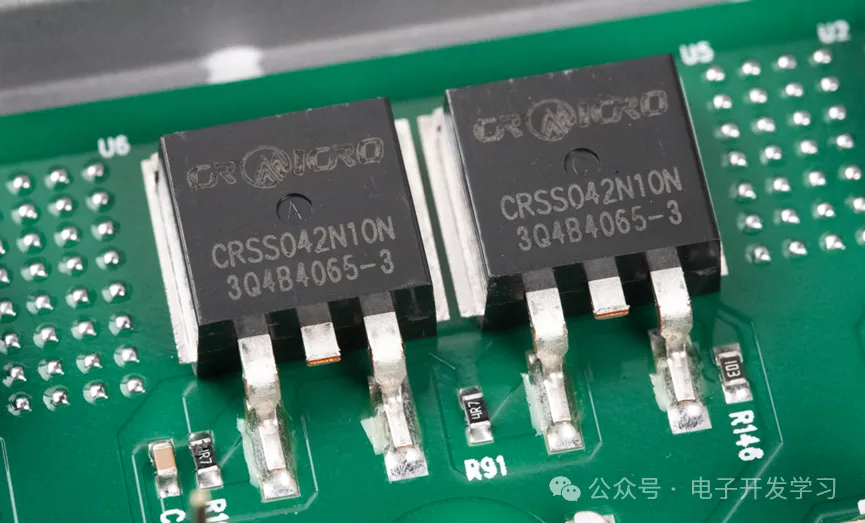

MOS用的是CRSS042N10N，这是来自华润微的100V,120A,3.4毫欧，封装TO-263的N沟道MOS管。整个控制器里总共用了12个这个MOS。每两个MOS并联，这样每个相线需要4个MOS。

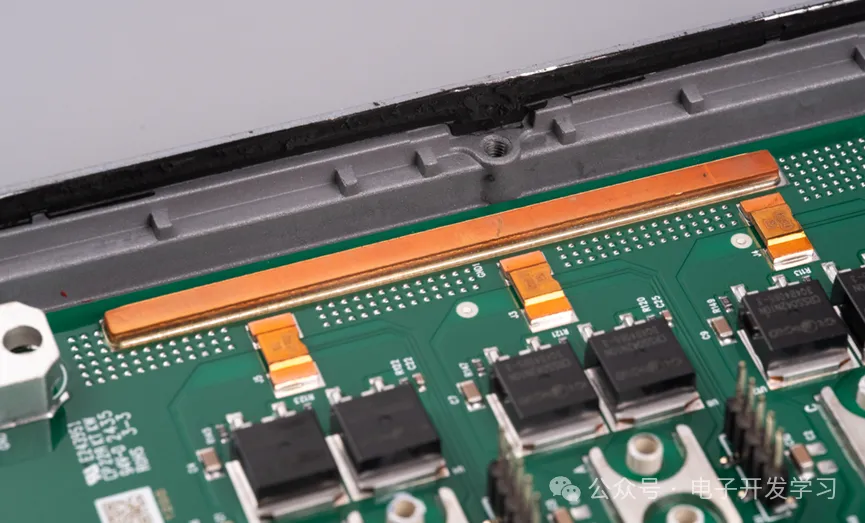

板子上下桥臂到电源负极回路之间放了三个采样电阻。为了增加过流能力，放了一个导流铜条。

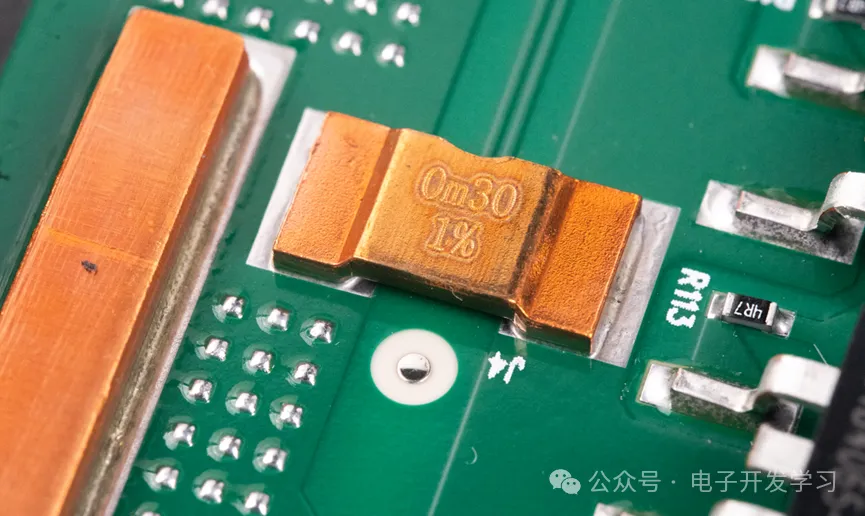

这采样电阻看着是真硬朗。阻值0.3毫欧，精度1%。

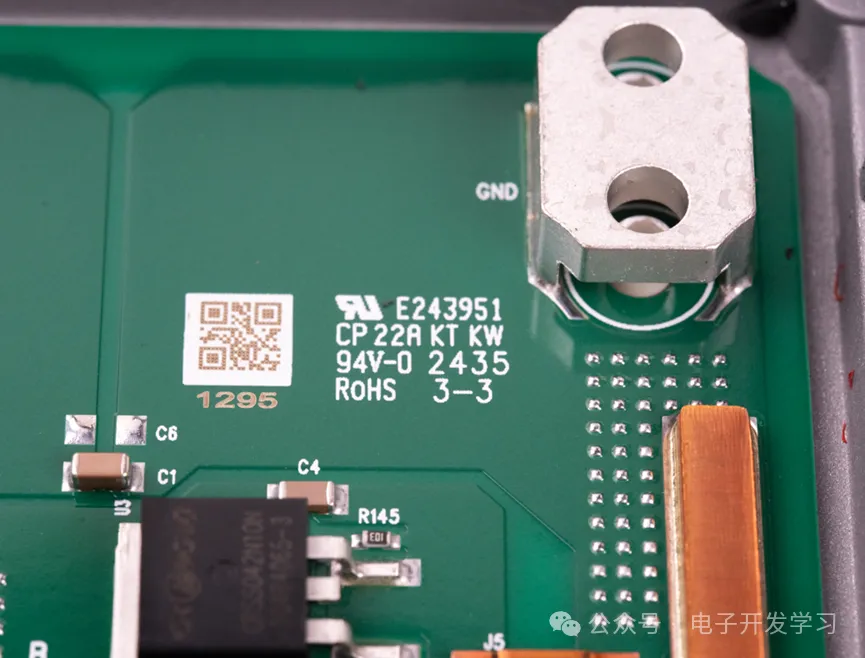

电源母线的正负极有两个端子是焊接在这个板子上的。

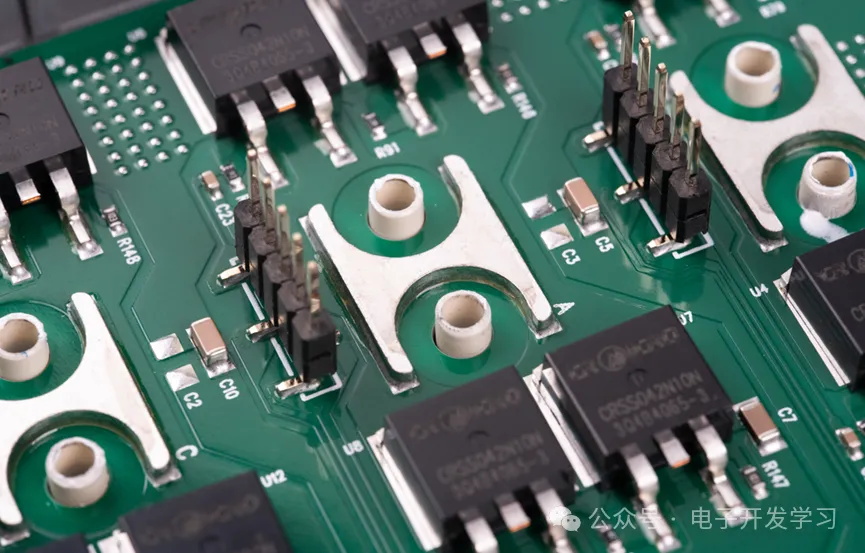

在板子中间，也就是上桥臂和下桥臂中间，有三个相线端子，焊接在板子上。后续通过底壳的螺丝压紧从而导电。每个桥臂的栅极驱动信号通过2.54排针引到这个板子上。

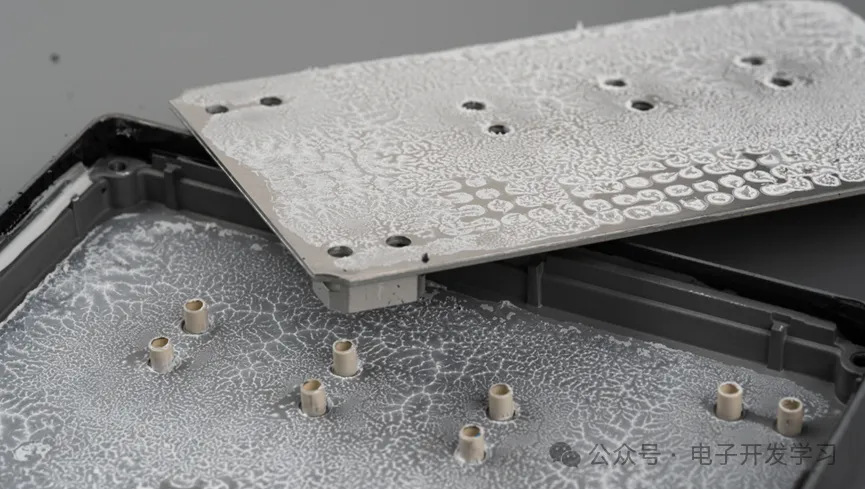

整个功率板是铝基的，并不是常见的FR-4材质，这样的好处是功率板紧固到底壳上可以直接向底壳传递热量。而且铝基板的导热率高于FR-4，所以散热效果会比较好，如果还想要更好的散热效果，这里可以用铜基板，但是成本会很高。

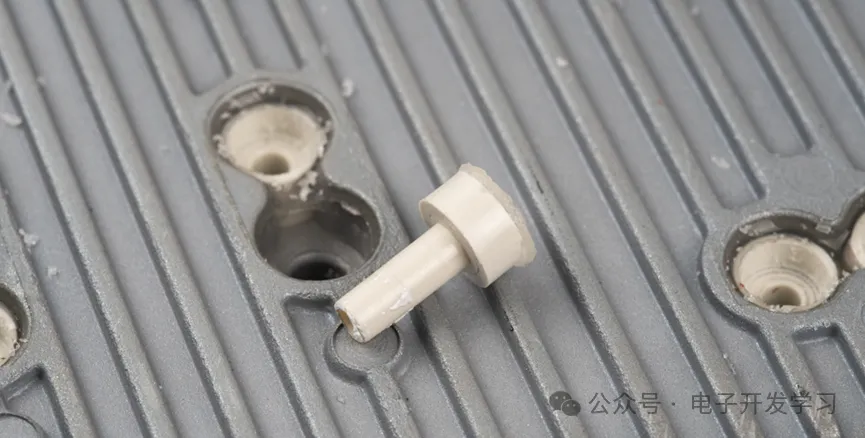

在螺丝穿过的位置还有套管用来绝缘。

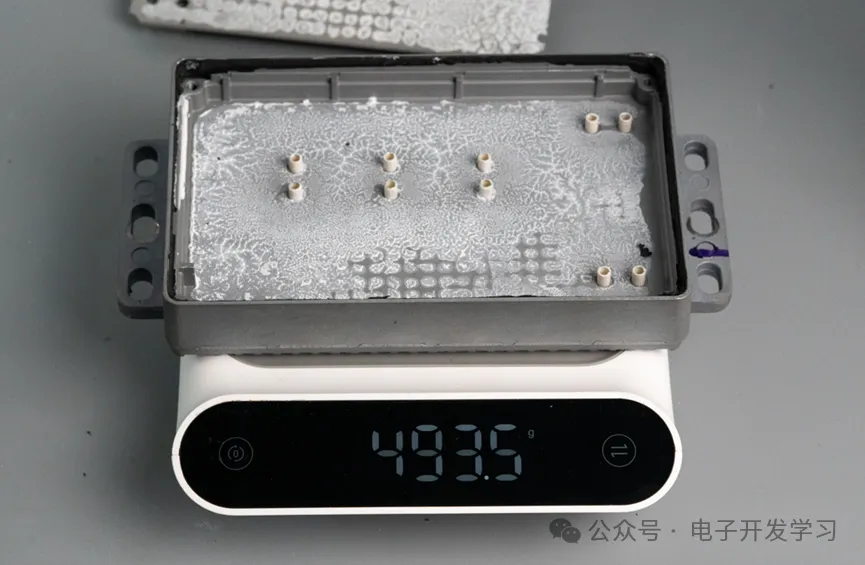

整个底壳的厚度不轻啊，将近1斤了，从而看出这个底壳确实不是铝合金材质而是铸铁。

接下来看顶壳里面的控制板。控制板背面有高标的Logo。

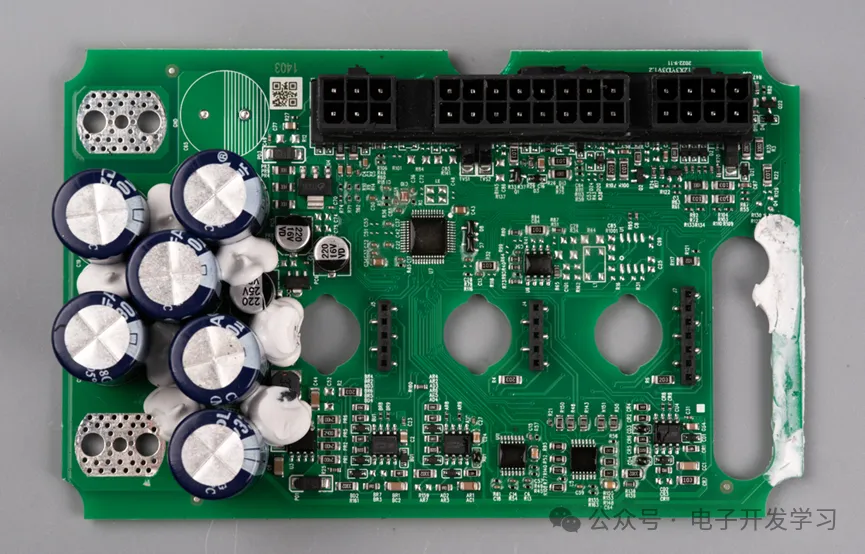

控制板正面。

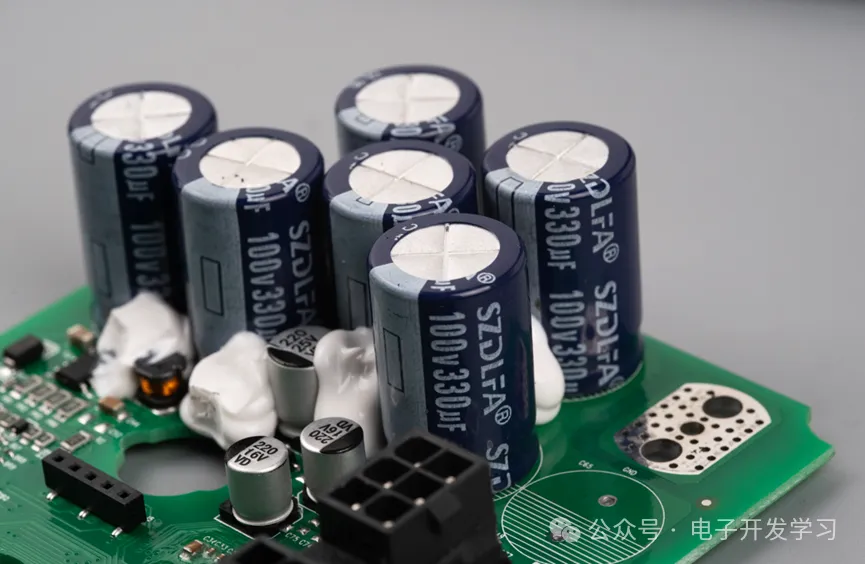

用了6个330uF100V的电解电容，这才管饱嘛。相比而言功率板上的那四个22uF电容连开胃菜都算不上。

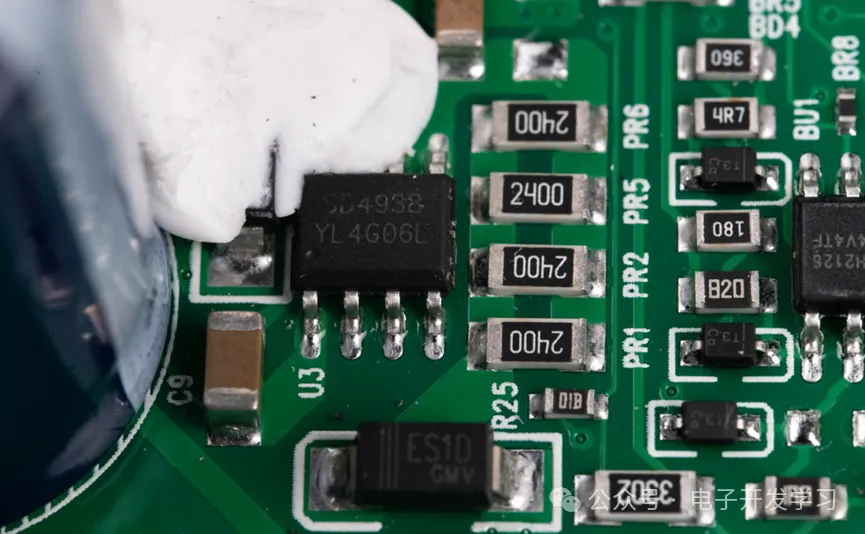

板子上使用的降压芯片是SD4938，这是来自士兰微的电流模式PWM控制器。最高输入电压150V，输出电流0.5A，输出电压有12V、15V、18V三个挡位可选。

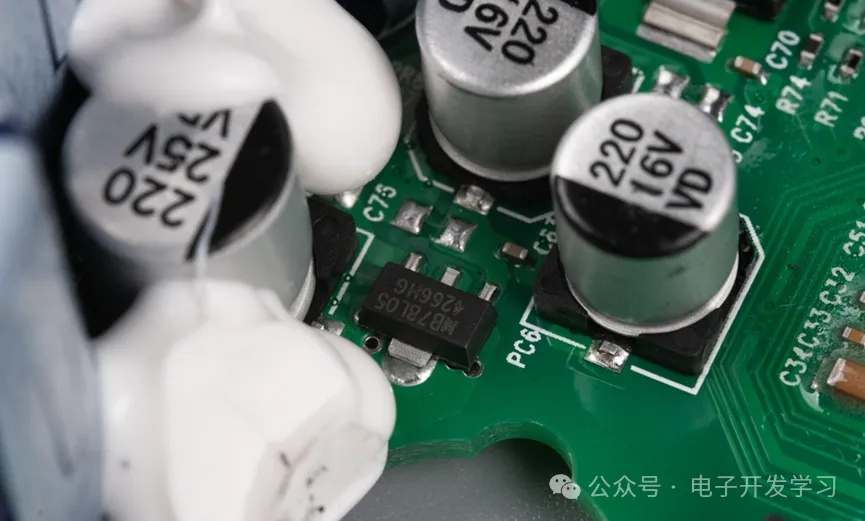

DC-DC降压之后，还需要有一个M78L05稳压到5V，供后续系统使用。

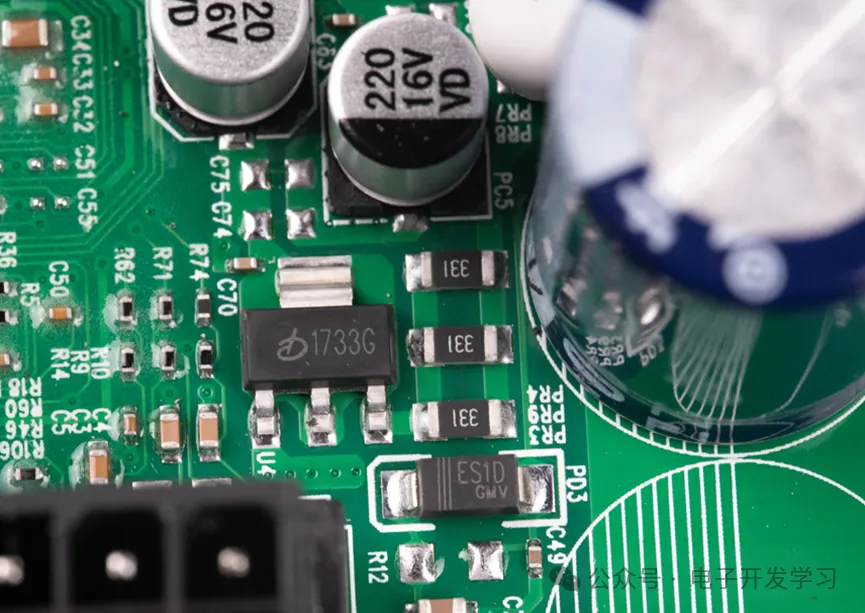

当然还要有一个LDO把电压降低到3.3V。

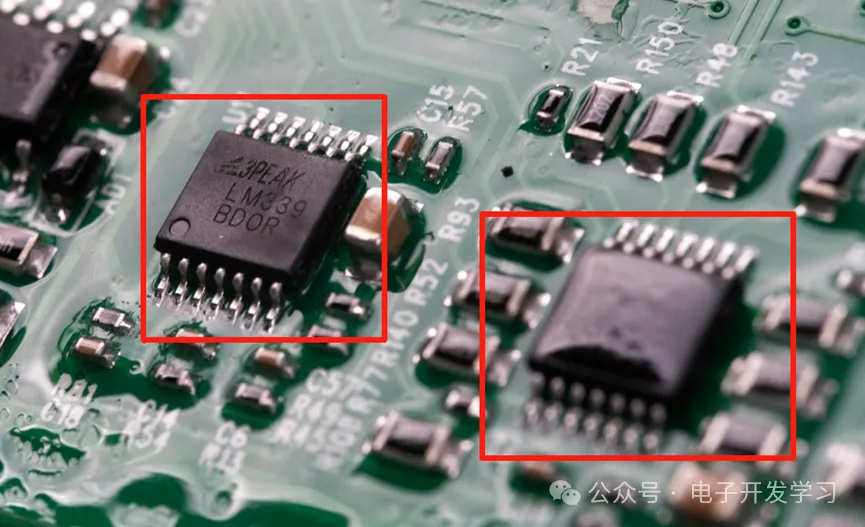

两颗3PEAK的LM339用来检测相线电流，不需要三颗的原因是第三路电流不用测量，通过三路电流矢量和始终为0的宇宙法则可以计算出第三路电流。

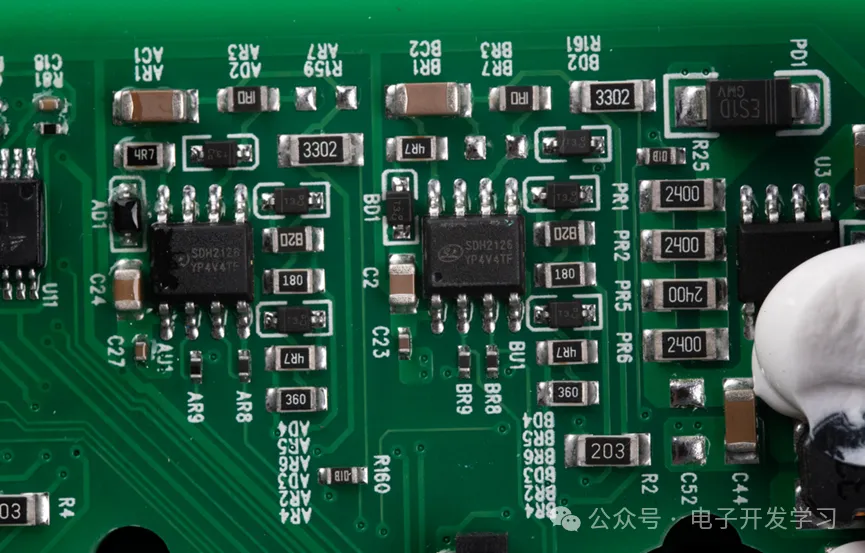

栅极驱动芯片的型号是SDH2126，来自士兰微。

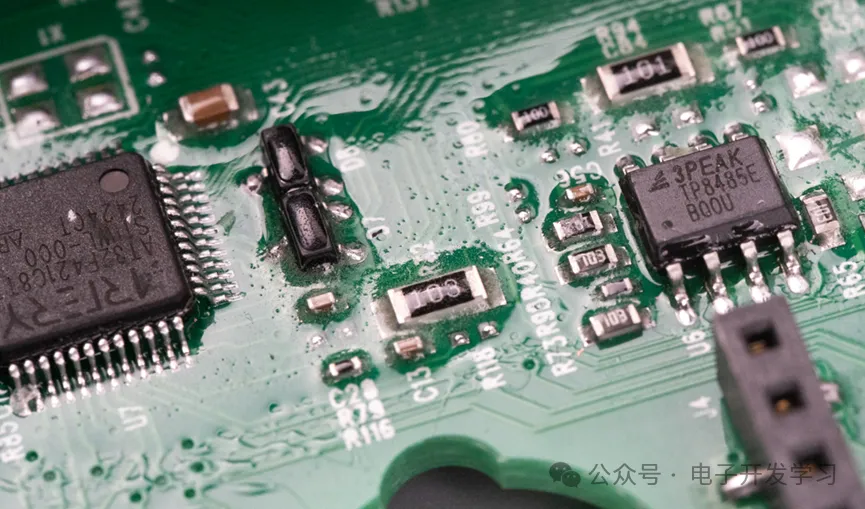

这个控制器用的是485通信，RS485收发器是来自3PEAK的TP8485E。我发现我忘了给MCU来个特写，但是恰好可以通过这个图看到MCU是来自雅特力的AT32F421C8T7。从这个角度也能看到板子上涂了厚厚的一层三防漆，我也是郁闷，清理了半天芯片上的三防，却忘了给拍照。像极了我坐在马桶上刷了半个小时手机，出来时腿都麻了才发现自己忘了上厕所时最重要的事！

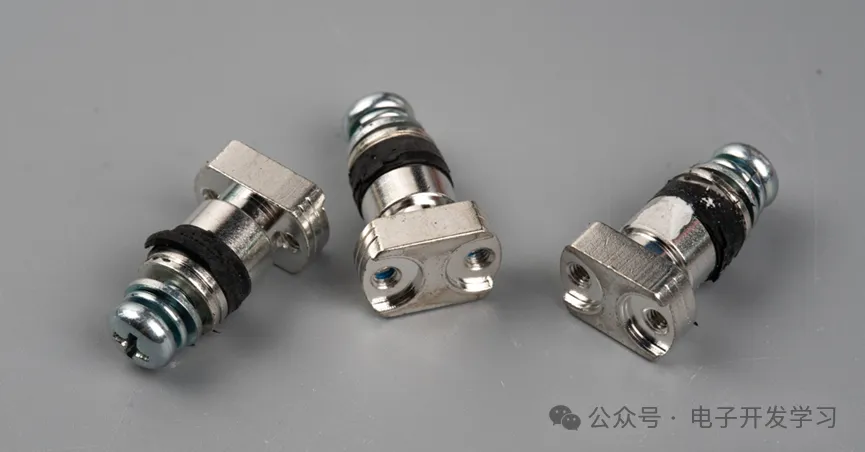

最后再给相线螺丝柱一个特写。
