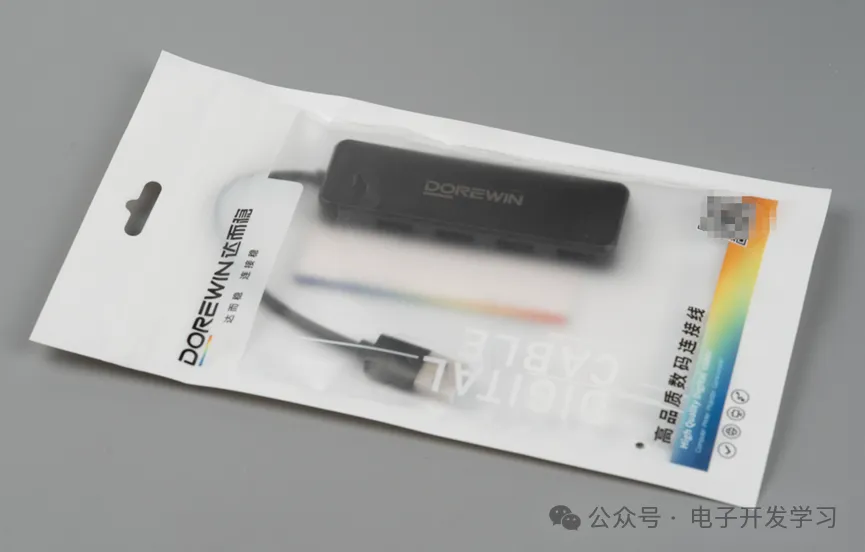

今天拆解这个USB3.0 HUB

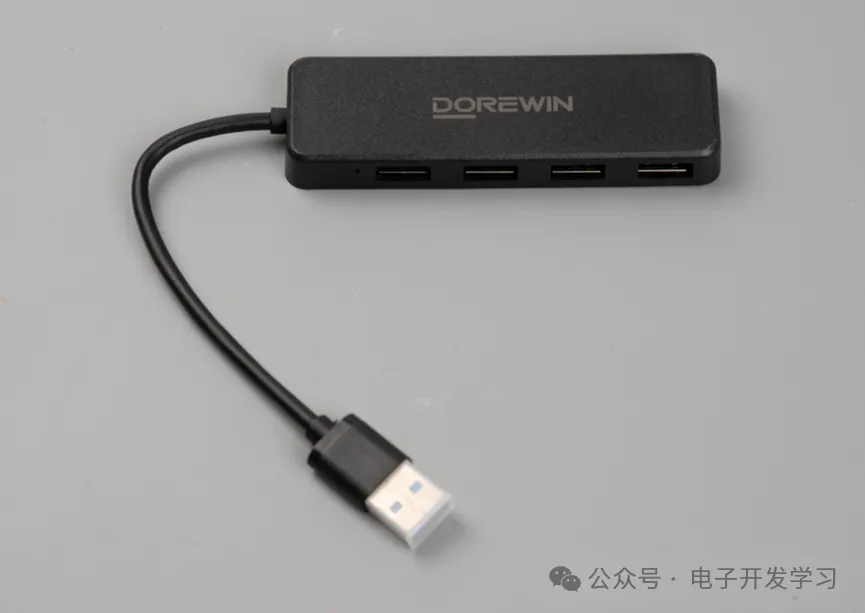

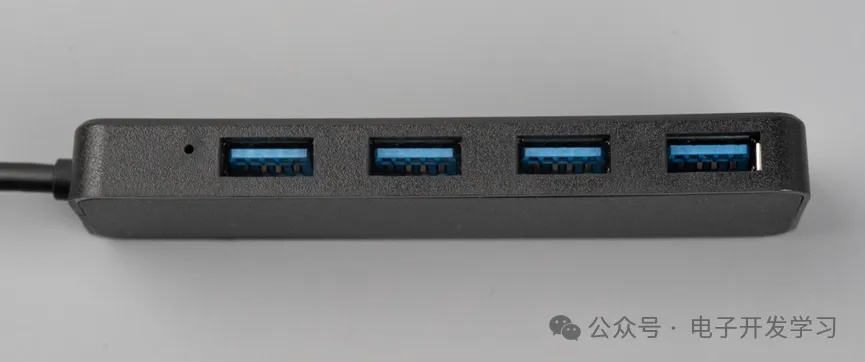

拆开看看，黑色塑料外壳，

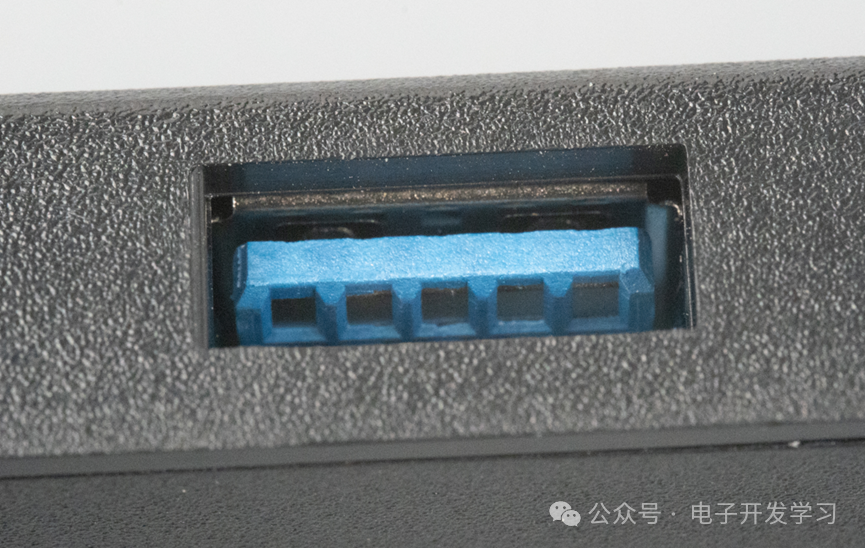

看了一下这四个USB舌片，蓝色的！

舌头上确实有一排USB3.0的信号触点。

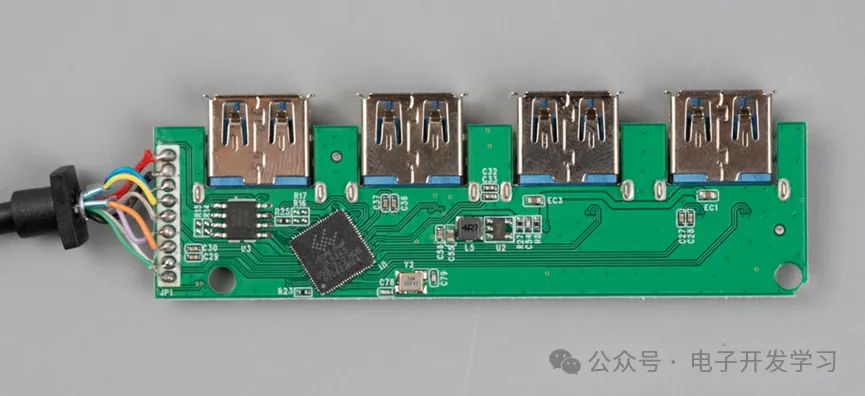

拆开一看，太稳了。看到USB3.0 HUB芯片了。

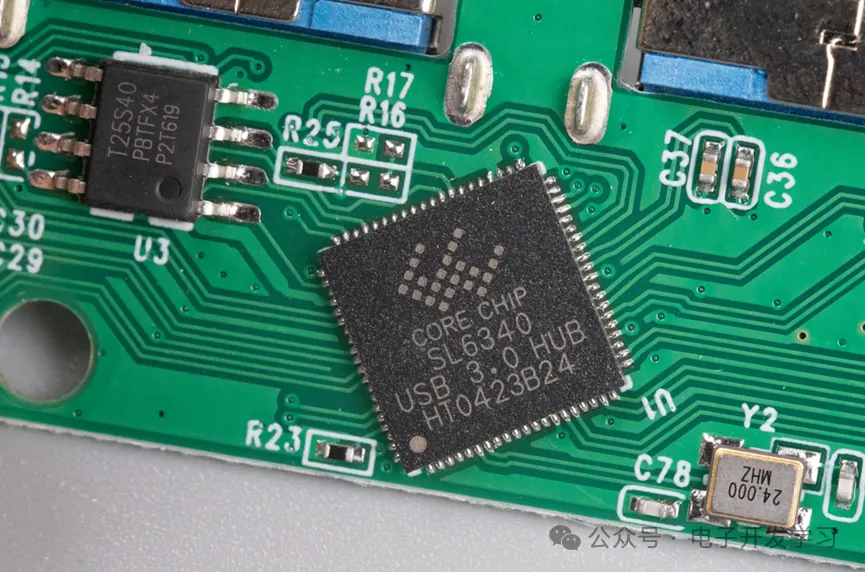

USB3.0 HUB芯片的型号是SL6340，这是来自深圳市和芯润德的USB 3.2 Gen1x1四口HUB芯片，直白一点就是速率5Gbps。左边有一颗T25S40，是用来配置USB HUB芯片的Flash。

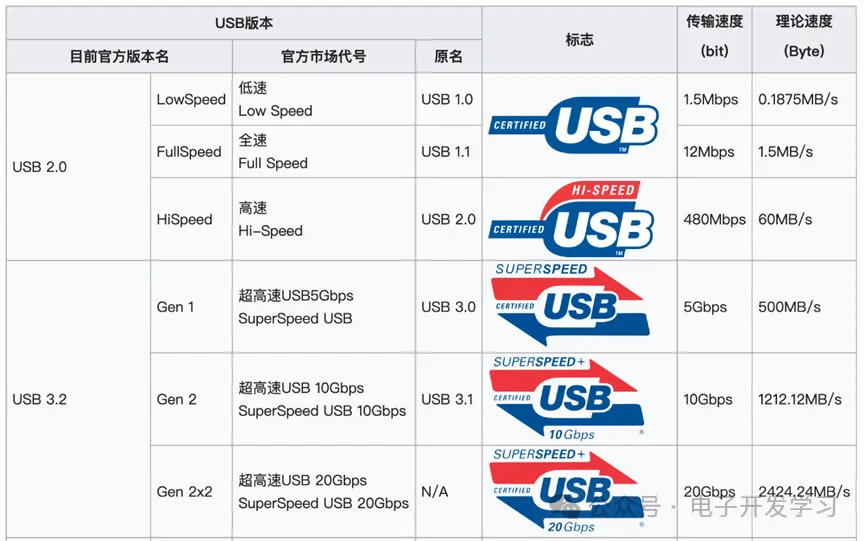

关于USB的命名，可以参考这个图。

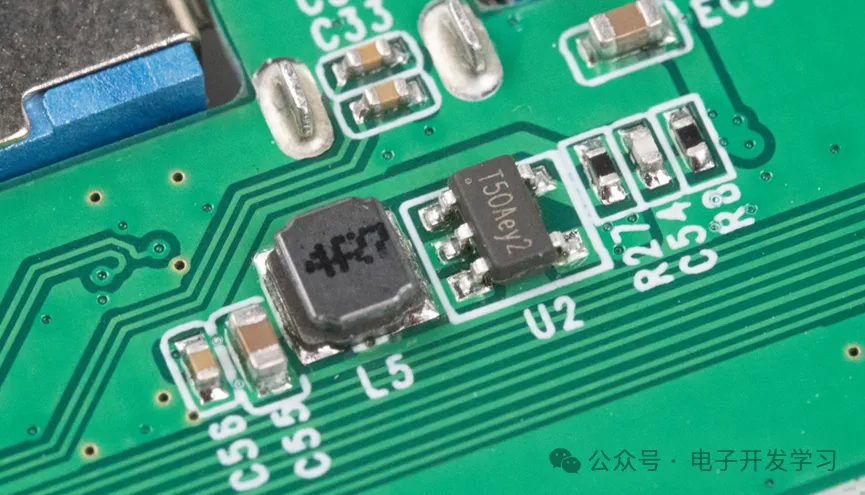

这里还有一个DC-DC电路。

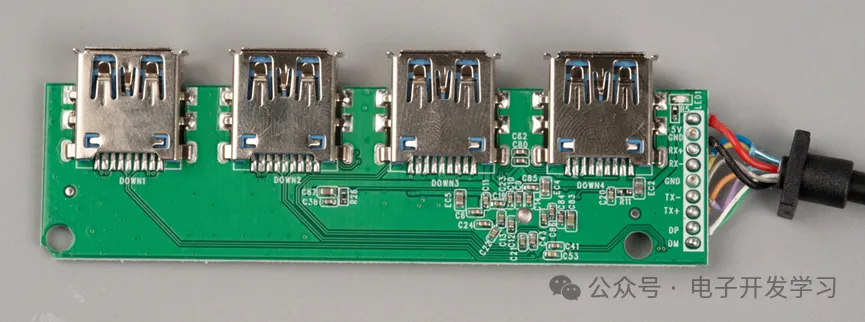

看板子背面，每个USB连接器都是9个信号引脚，采用了沉板连接器，这样可以把HUB做得很薄。

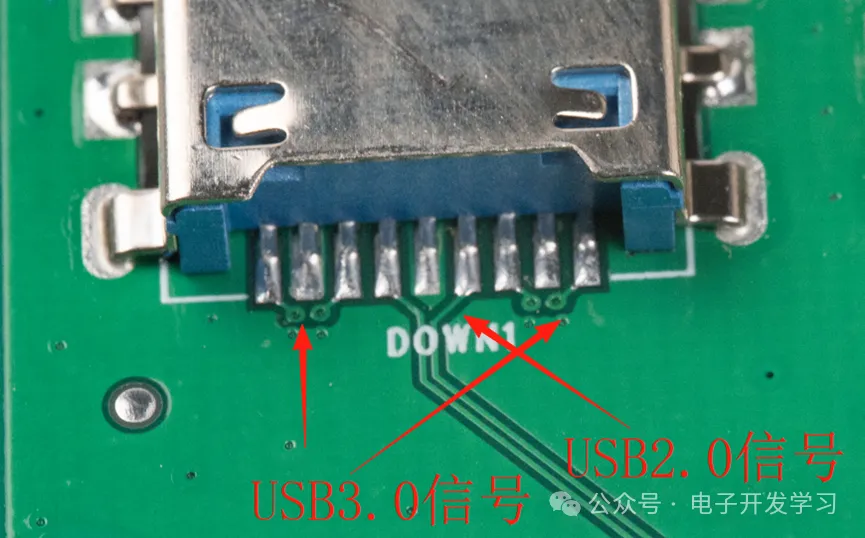

每个连接器上USB3.0信号和USB2.0信号都有。

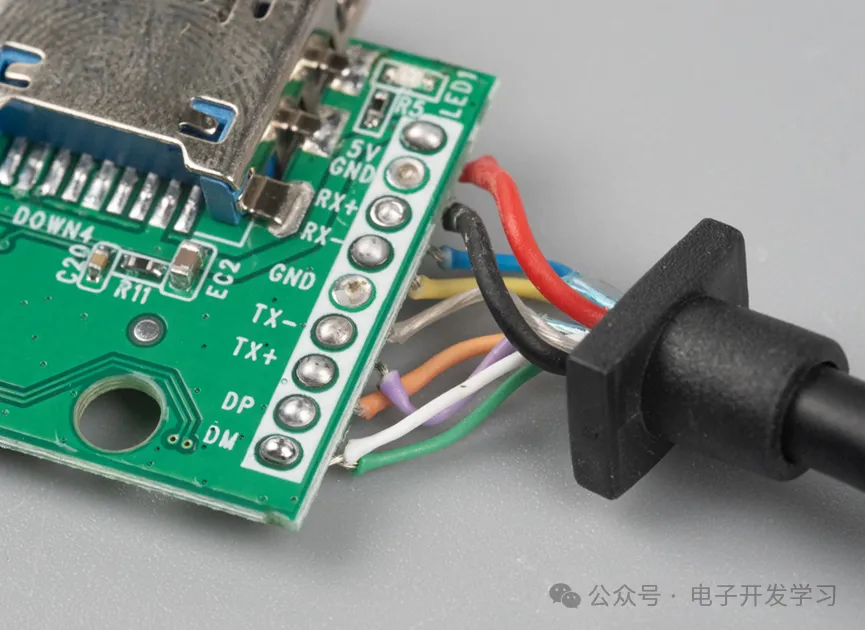

尿袋线里有9根线，分别是5V、GND、DM、DP，以及USB3.0的两组差分对和GND。

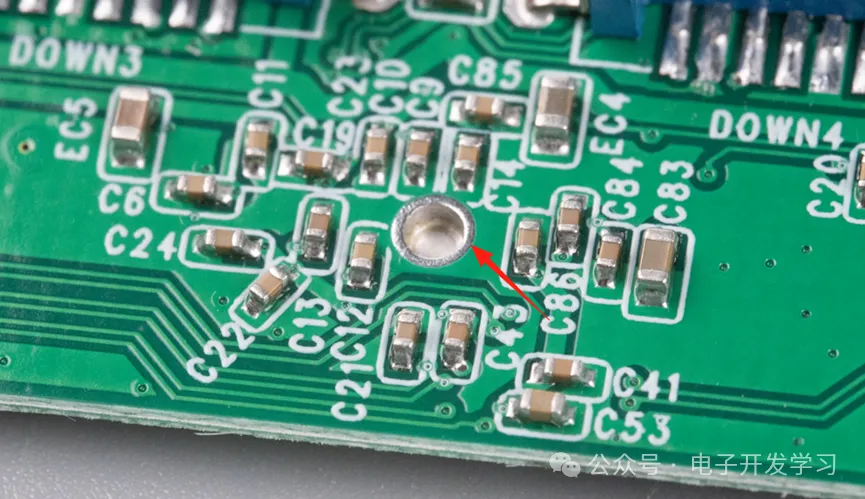

HUB芯片是QFN80封装，肚子底下有一个大的焊盘，所以在做板子的时候，给封装中间的焊盘上加一个大的过孔，可以保证SMT焊接的时候排出里面的热空气，避免造成气孔影响焊接良率。背面用了很多电容来做电源滤波。看到这么多电容，再结合9.8元的价格，就感觉相当良心了。

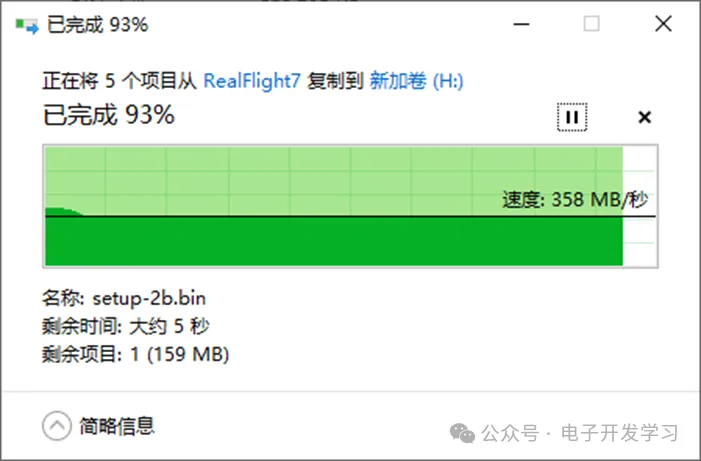

测试一下速度，发现虽然没有达到我自己diy的hub的440MB/s，也有358MB/s了。勉强算可以吧。这里说一下测试条件：

CPU：AMD9900X；

存储设备：1T pcie4.0x4 SSD；
