前几天在咸鱼50元淘到一个联想ThinkPlus无线扩展坞。50元连个像样的星期四都疯狂不了，却能让我捡到这个“电子盲盒”，真不错啊！

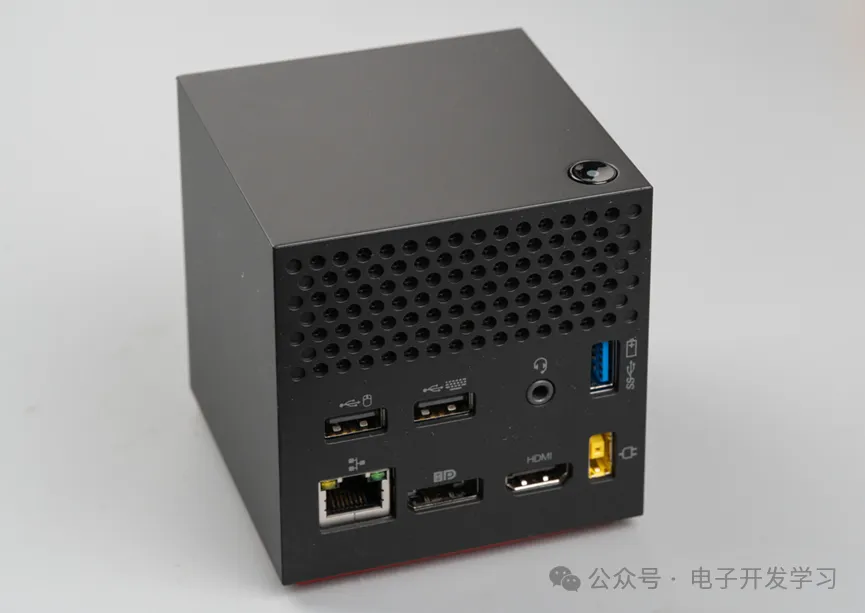

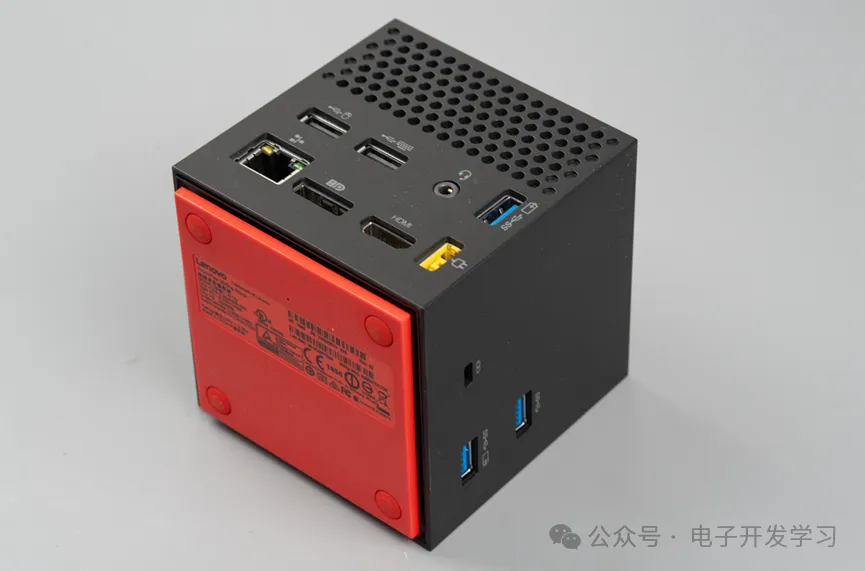

打眼一看就感觉赚到了，接口丰富得离了个大谱。一个以太网接口，一个DP口，一个HDMI口，还有5个USB口，其中三个是USB3.0速度。另外还有耳机接口，可以说这是名副其实的扩展坞了。

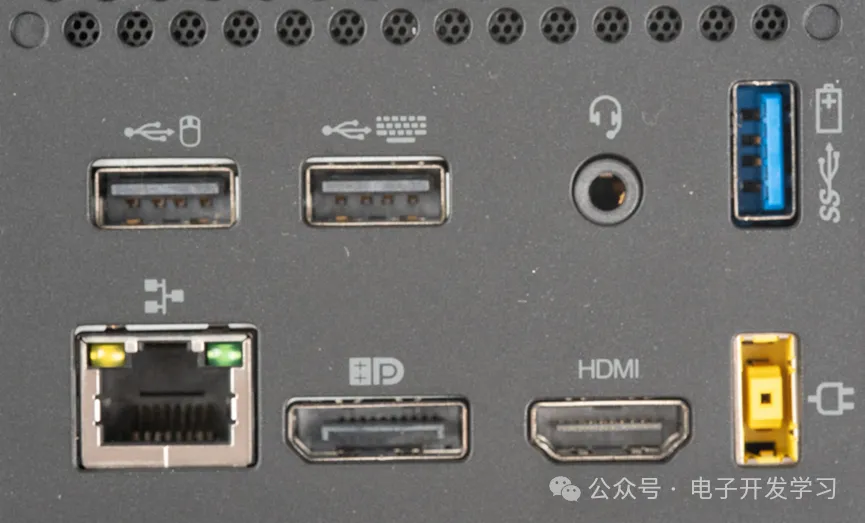

给这些接口来个特写。

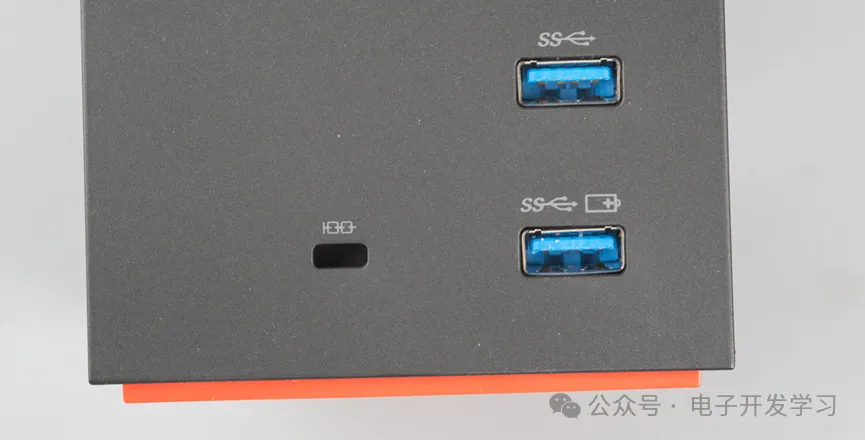

这一面还有两个USB口和上锁口。

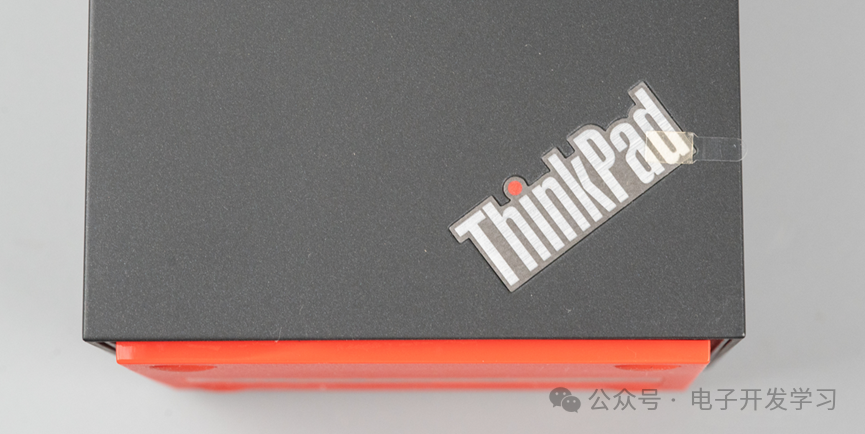

另一个面右下角有ThinkPad经典的带小红帽的Logo，它仿佛在说“虽然我是个扩展坞，但是骨子里依然是个尊贵的ThinkPad贵族。”

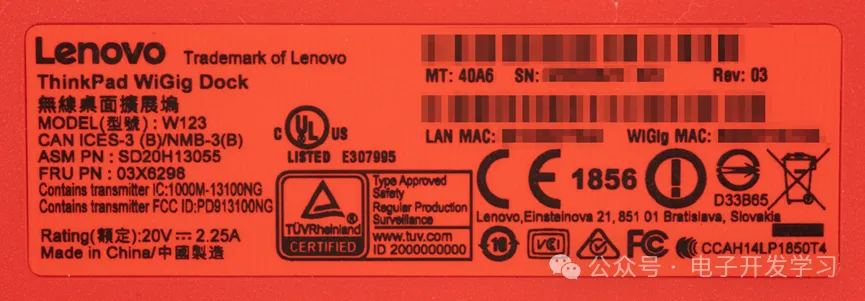

底部有铭牌，这是联想ThinkPad WiGig Dock无线琢磨扩展坞，型号是W123。我上网了解了一下，这个需要带WiGig无线模块的电脑才可以配套使用。适用的机型有：X1 Carbon 4代和5代、X1 Yoga1代和2代、X260 X270 T460 T470 T480 T490以及T570 T580等机型。鉴于我手里已经没有好用的ThinkPad笔记本，也无法测试使用效果。直接进入拆解环节吧。

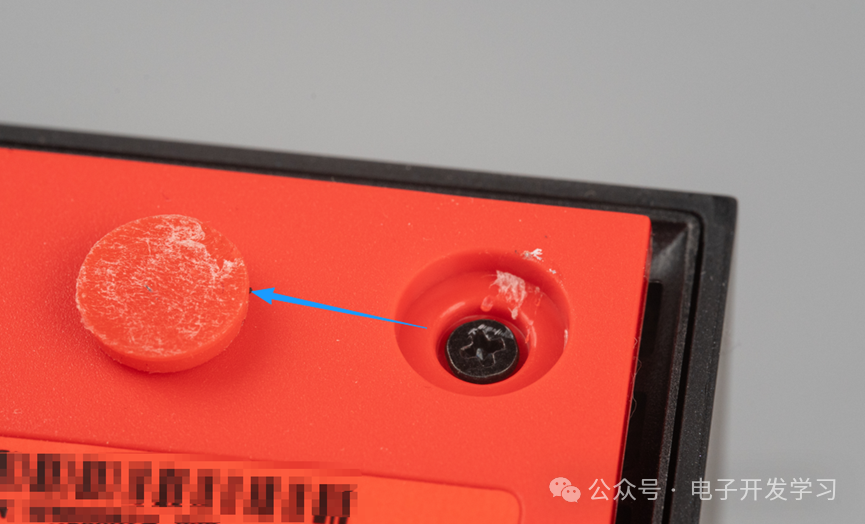

和很多产品的设计一样，先把脚垫撕开找到螺丝。这种经典防拆设计，建议列入《电子产品防拆十大酷刑》。

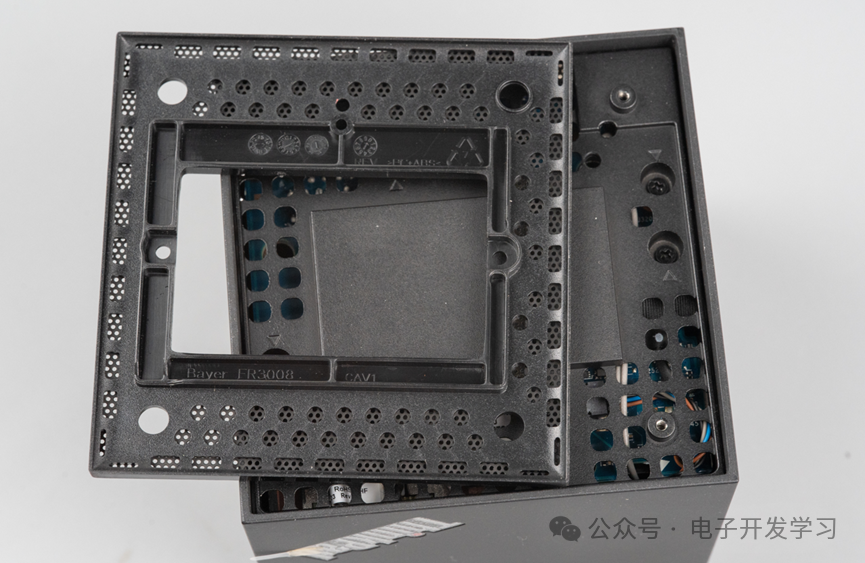

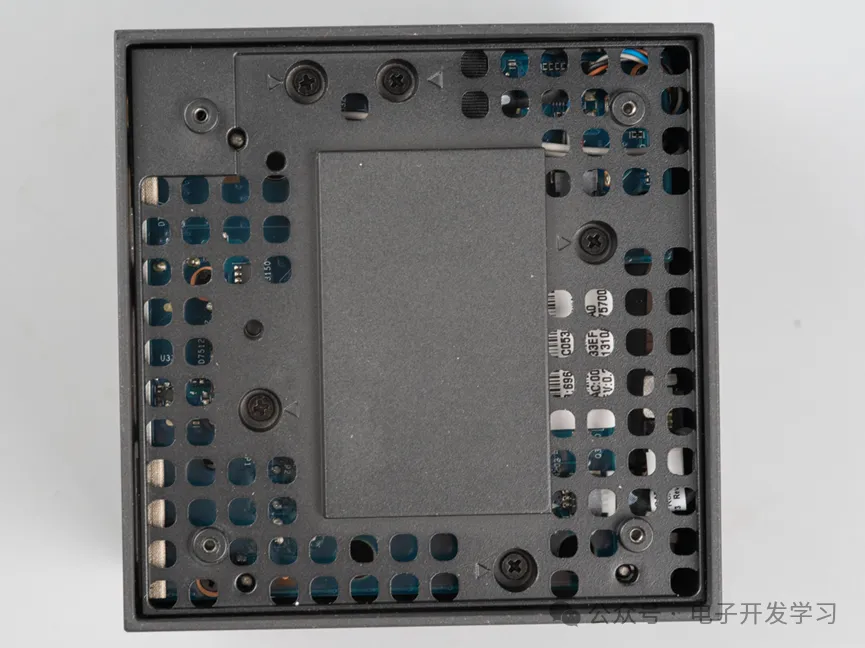

拆掉螺丝去掉红色底板之后，还有一层黑色的带框防尘网。到这里我隐隐约约感觉到这个小东西没有那么简单。

去掉防尘网之后还有螺丝固定，继续拆解。

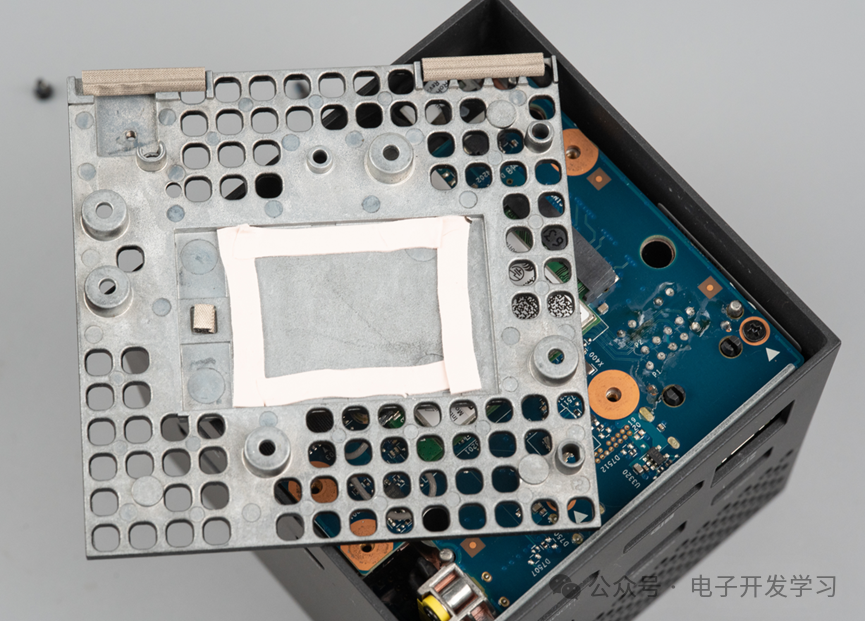

这里是一个铸铝底壳。惊不惊喜，意不意外，一个扩展坞都开始上硬货了。

去掉铸铝底壳之后，就可以看到电路板了。

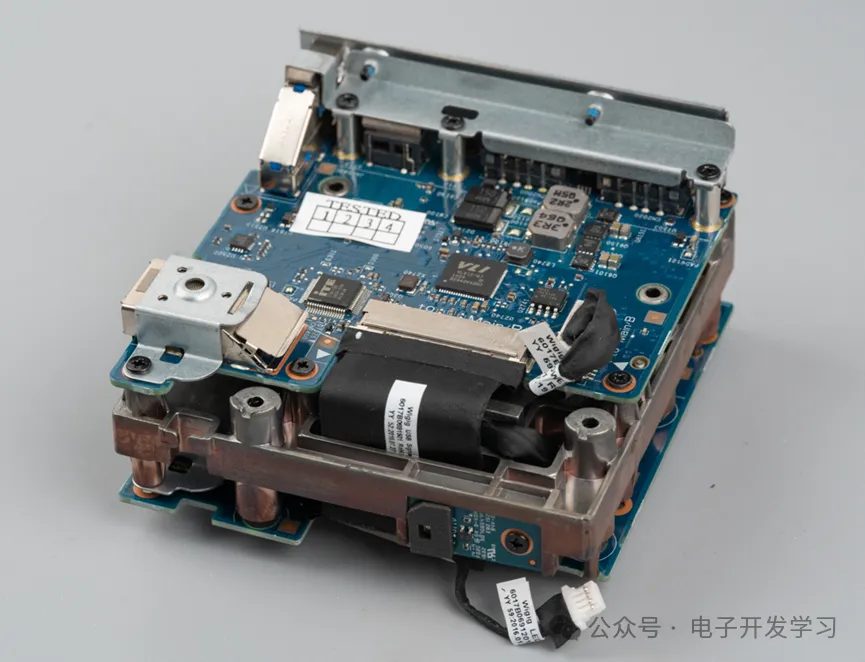

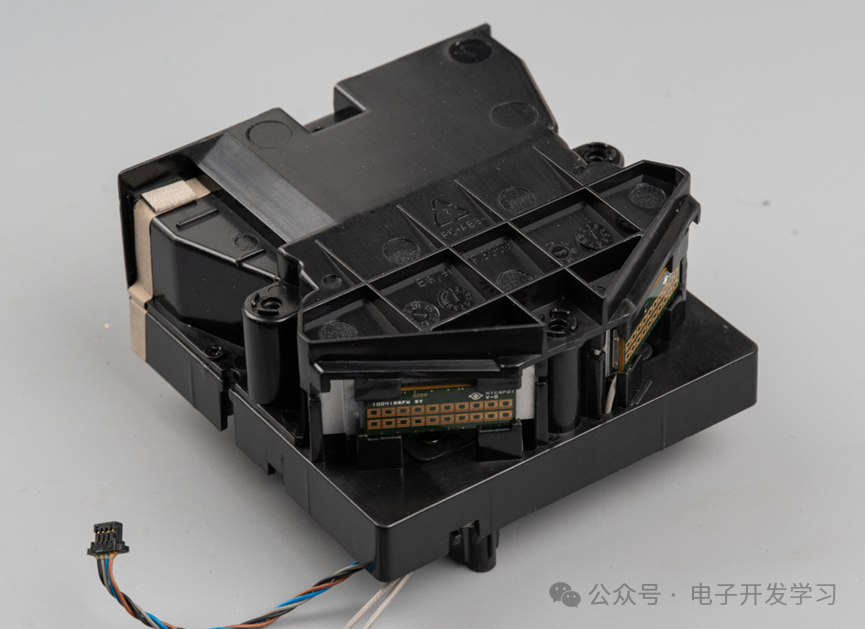

继续拆掉所有固定螺丝之后，把这一坨拿出来之后，发现是上下两层板子，固定在一个注塑结构体上。

打眼一看就有笔记本电脑内部结构的设计风格。想想也没错，设计这个扩展坞的团队，大概率就是设计那些笔记本电脑的团队了。

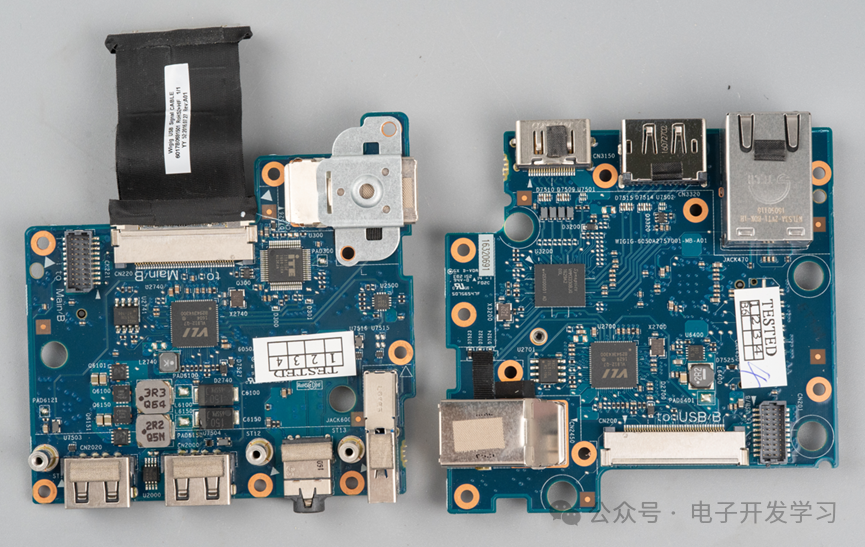

去掉中间注塑结构件，把两个板子平摊在桌子上。大概扫一眼就发现两个板子上都有VLI的USB hub芯片，这不就是USB集线器界的五菱宏光吗？

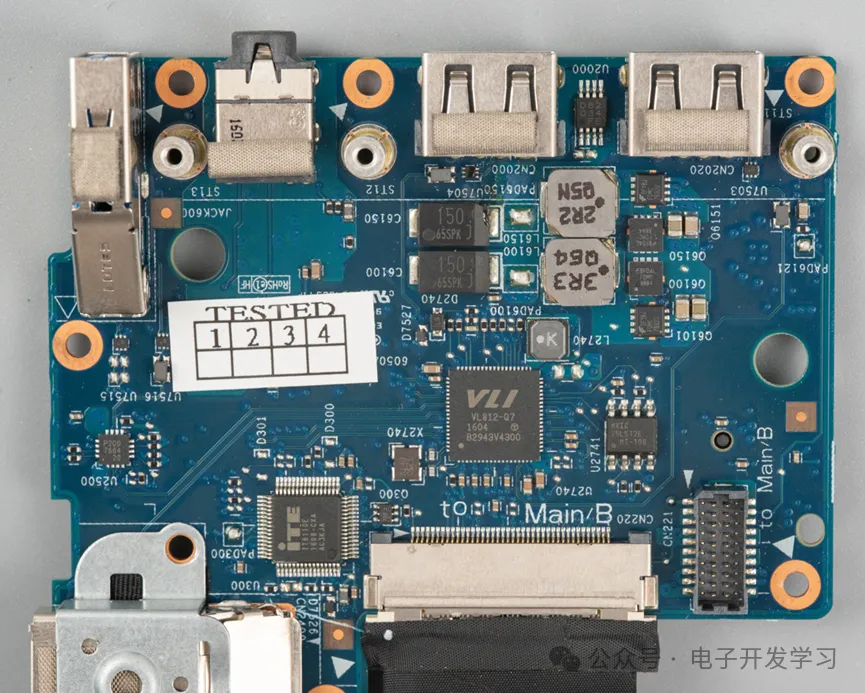

先看这块板。底下的板子边上这个连接器旁边写着to Main B。意思是这个连接器连接到了主板，也就是说现在这个板子是子板。

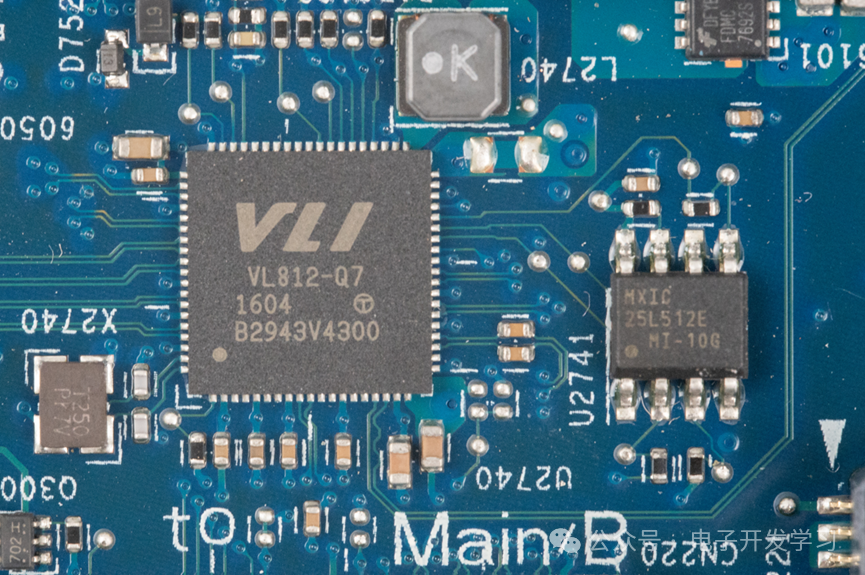

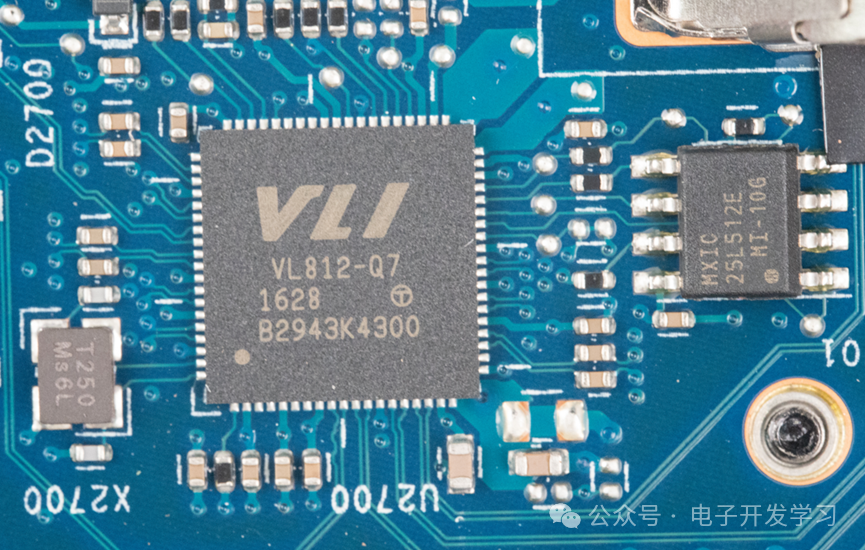

这个子板中间是一个VLI的VL812-Q7，这是一个USB3.0 HUB控制器，可以扩展四路USB3.0接口。很多品牌的USB集线器用的就是这个芯片。

旁边的SOP-8封装的芯片是Nor Flash芯片，来自旺宏电子的MX25L512E，容量512Kb。

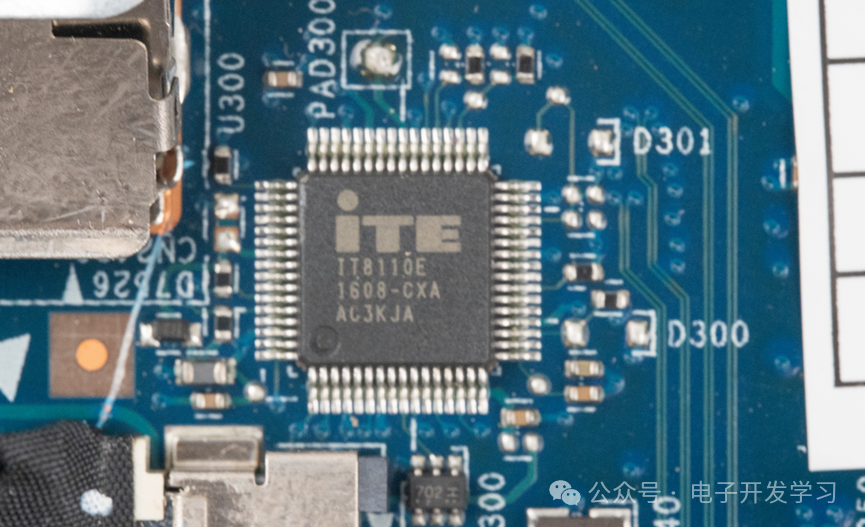

这颗IT8110E找到的资料比较少，我很讨厌这种拿不到资料的芯片，所以也没必要在上面多费笔墨。

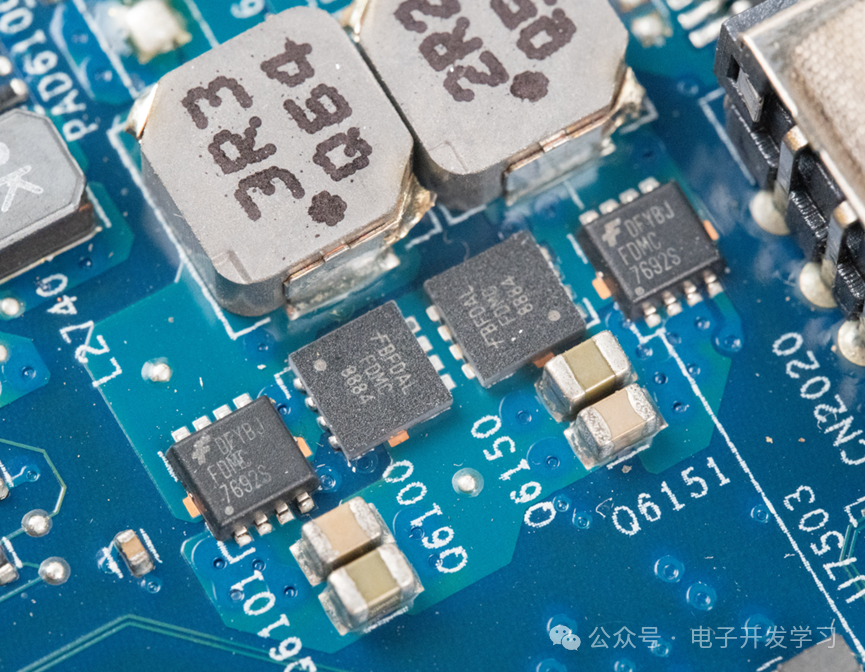

四颗3x3封装的MOS旁边有两个大电感，看起来应该是DC-DC降压控制器外围器件。

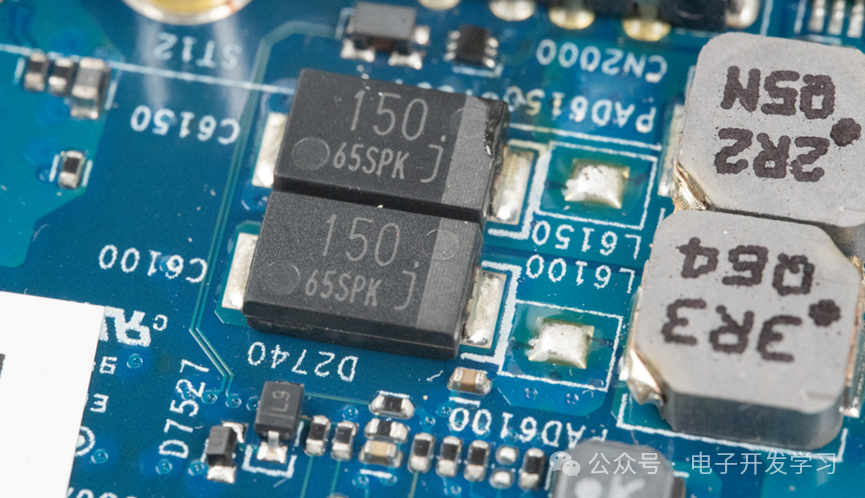

两颗黑色的钽电容看着很漂亮。

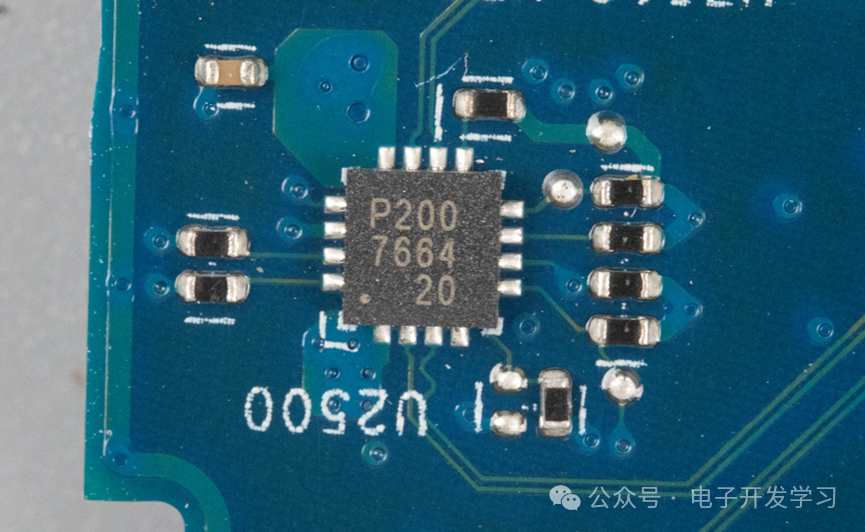

这颗QFN-16封装的芯片，没找到对应的型号。

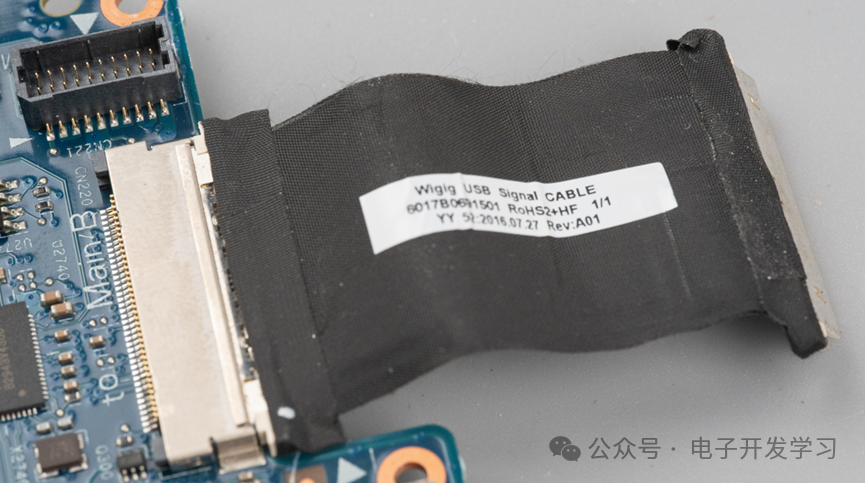

连接两个板子的USB信号线。

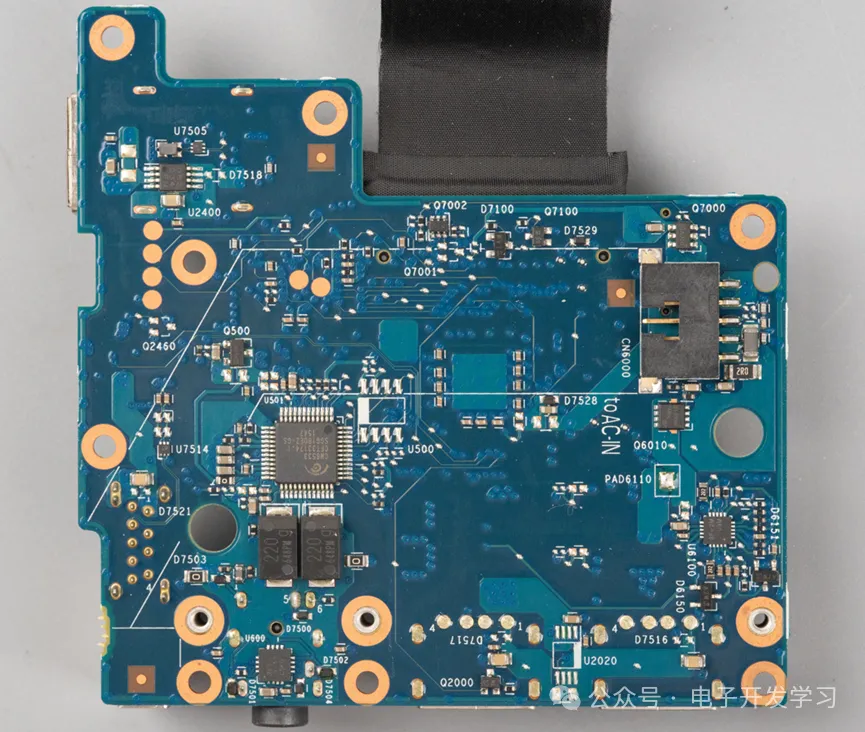

电路板背面

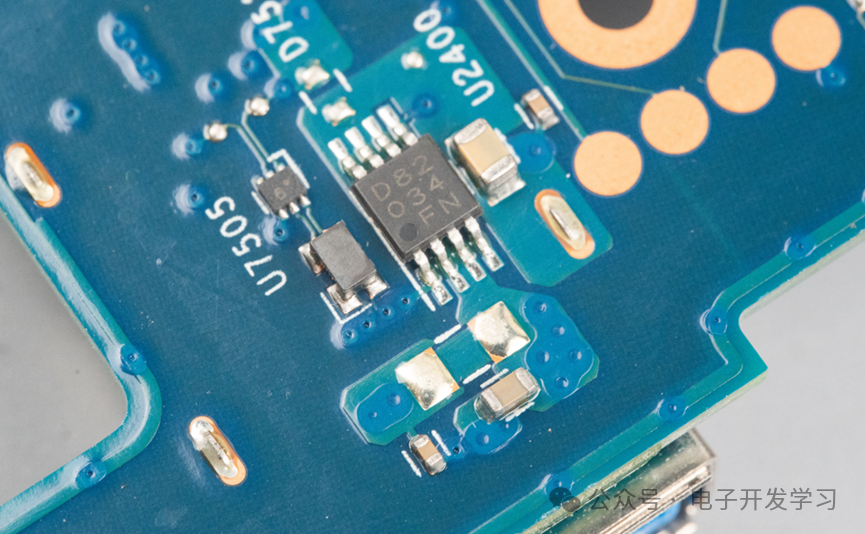

来自罗姆的BD82034，很显然根据布局来看，这是USB VBUS的高边开关，查阅手册可知，这是2.5A电流限制的高边开关。

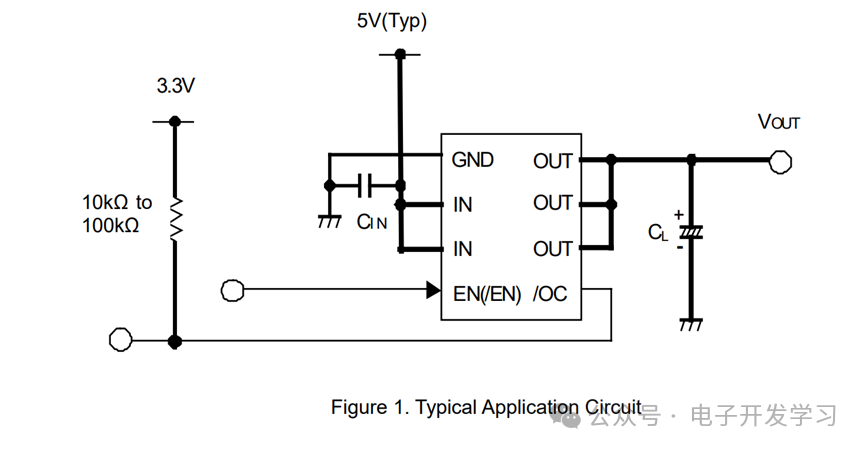

BD82034典型电路。

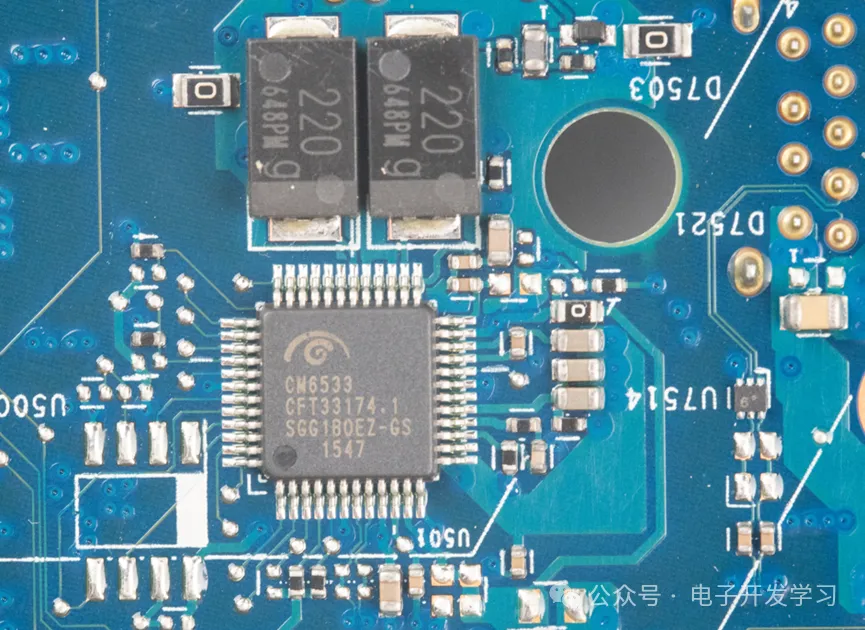

来自Cmedia(骅讯)的CM6533，音频接口芯片。

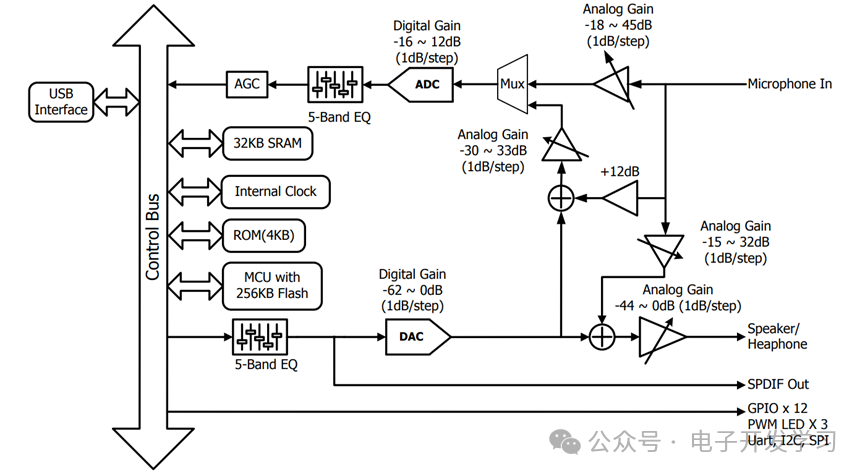

CM6533芯片框图。

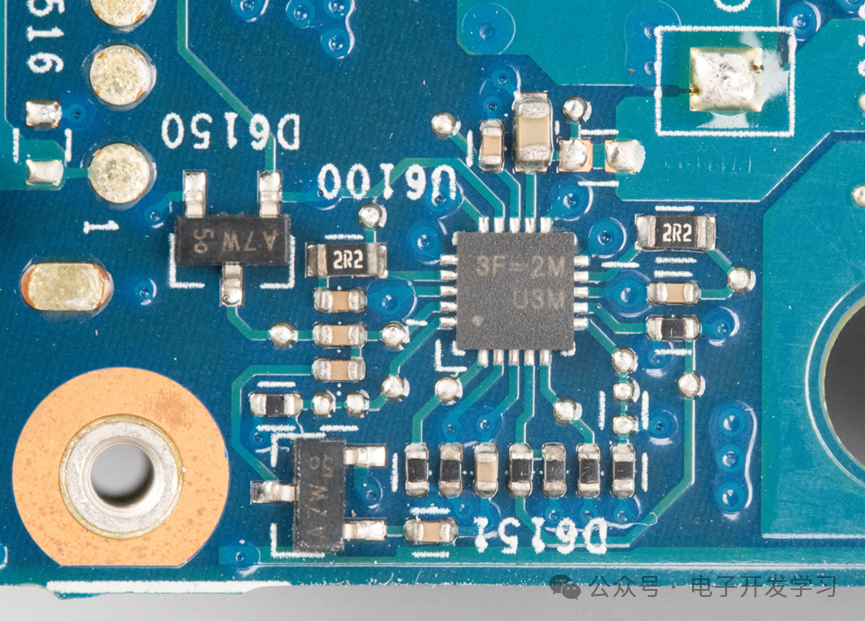

前面提到了四个MOS管和两个电感，说它是DC-DC控制器的外围器件，上图中的这个芯片就是这个DC-DC芯片。根据丝印的形式，大概可以确定这是立琦的料，但是具体型号不确定。

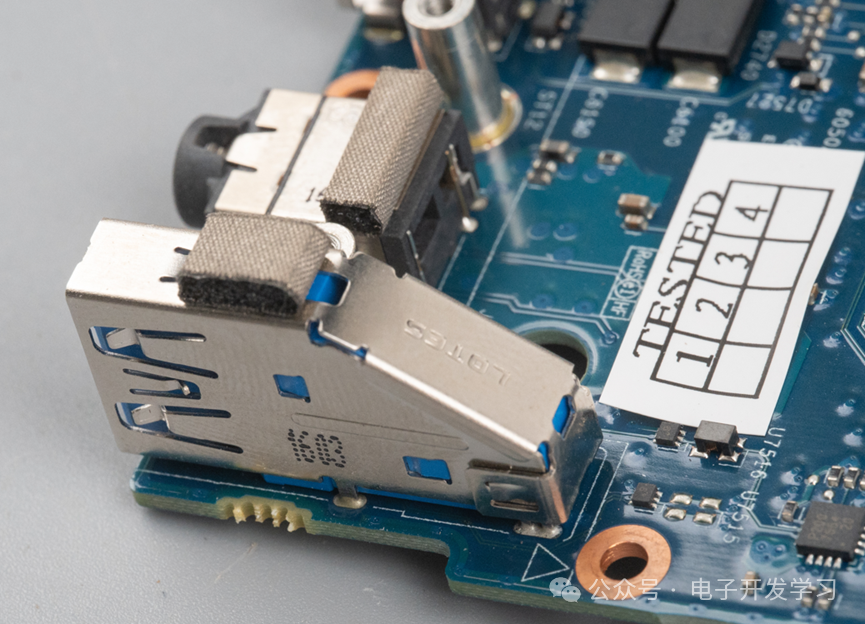

看看这个板子上的USB接口，很显然这个产品是做了电磁兼容试验的。

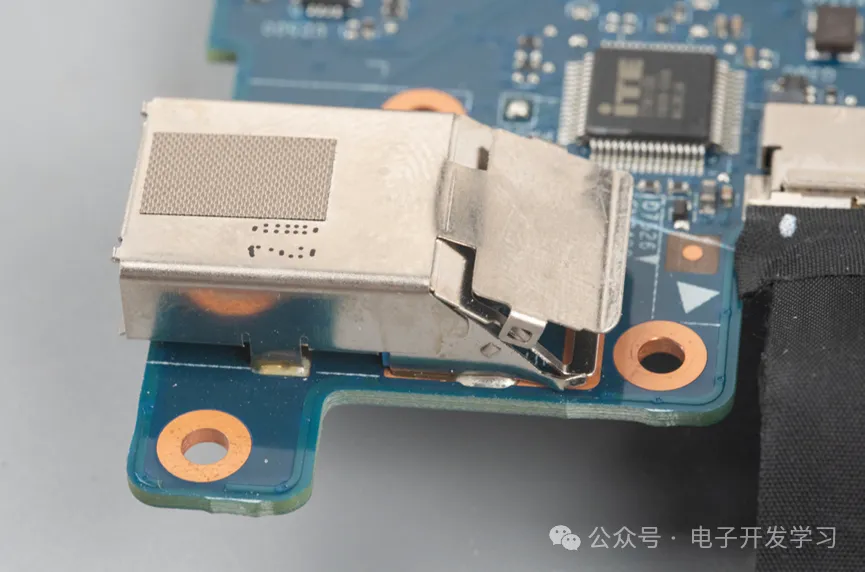

对外的金属连接器上都有导电海绵做良好接地。

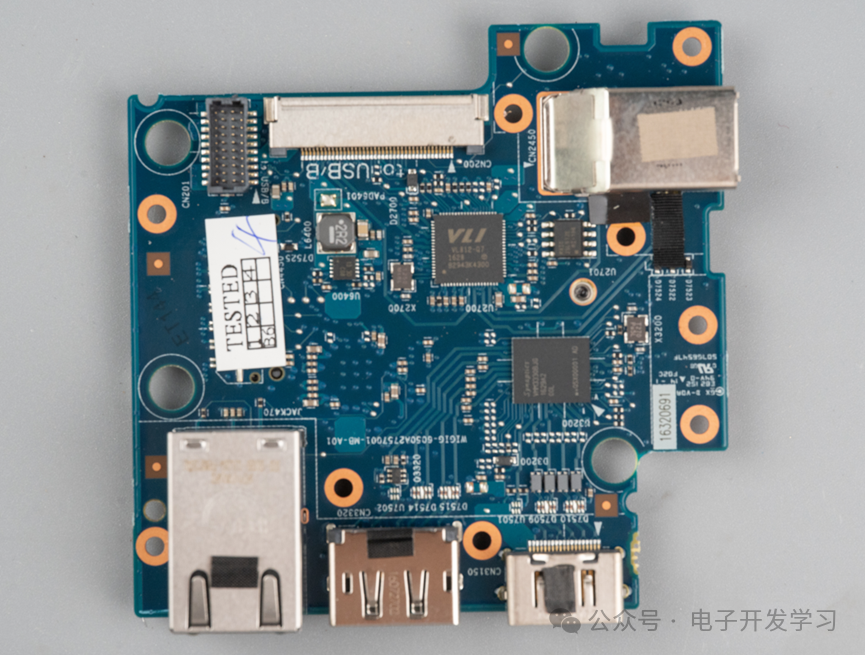

这块板子就是前面提到的主板。

上面也有一颗VL812-Q7和MX25L512E.

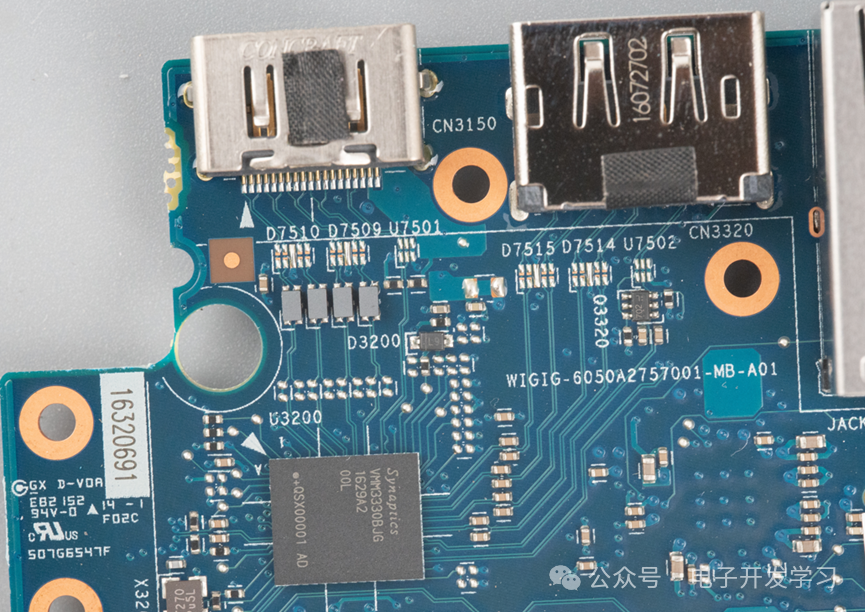

这个板子上有一个VMM3330，根据走线来看，这个芯片的作用很明确：HDMI和DP视频输出接口芯片。

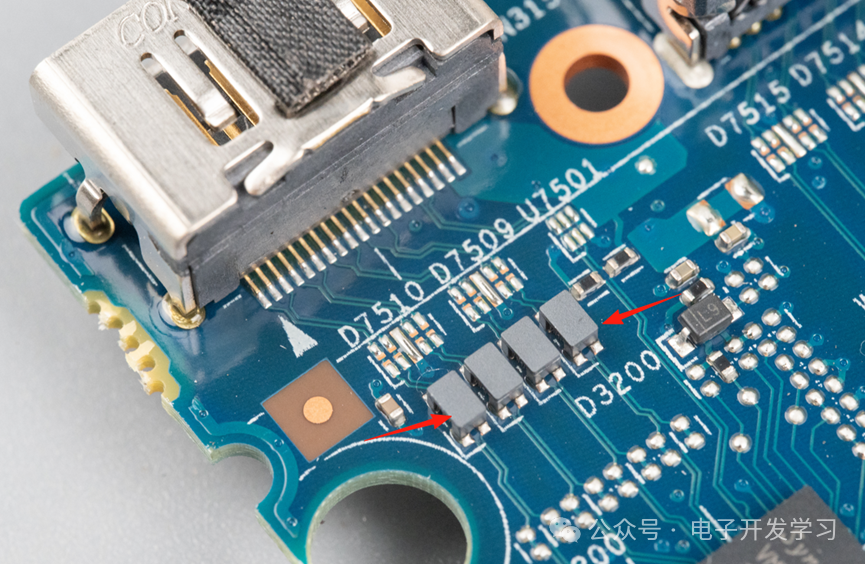

HDMI信号上有四个共模电感，esd器件空贴。

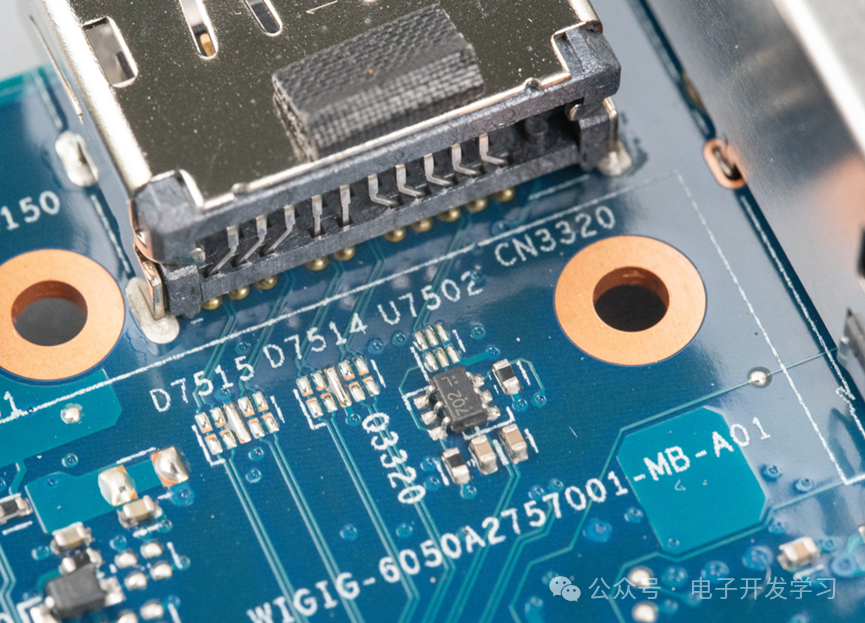

DP接口上，esd器件也是空贴。

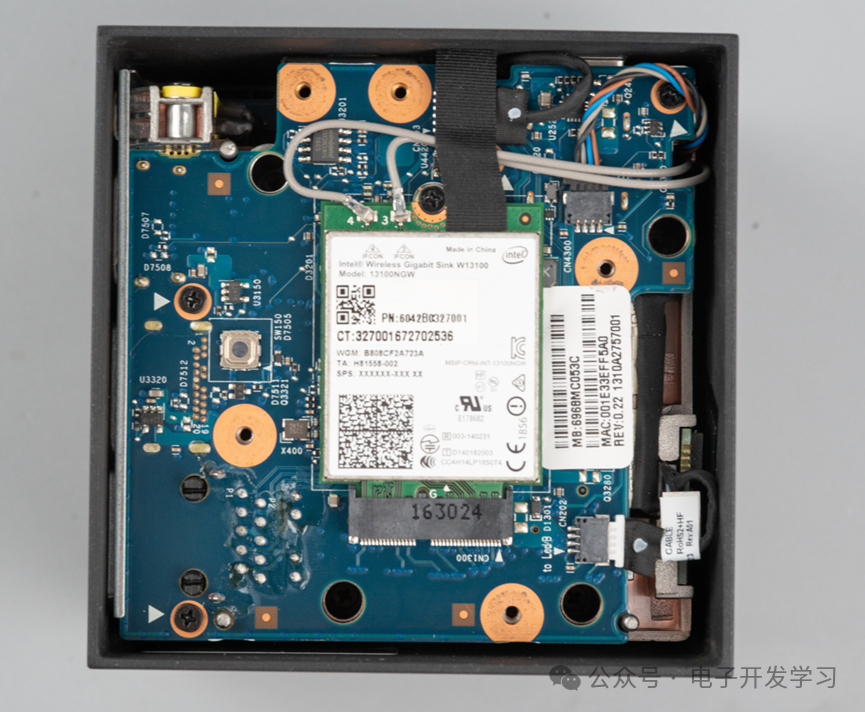

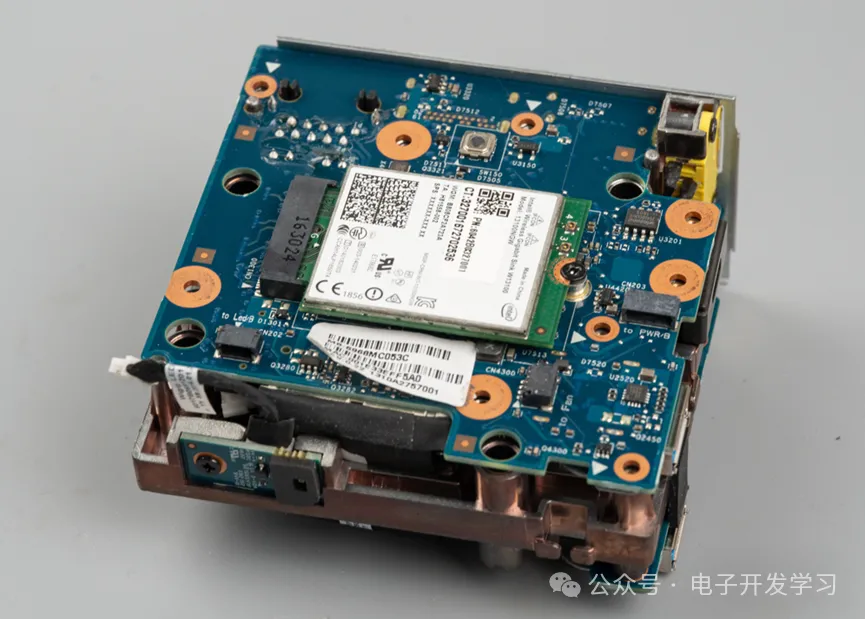

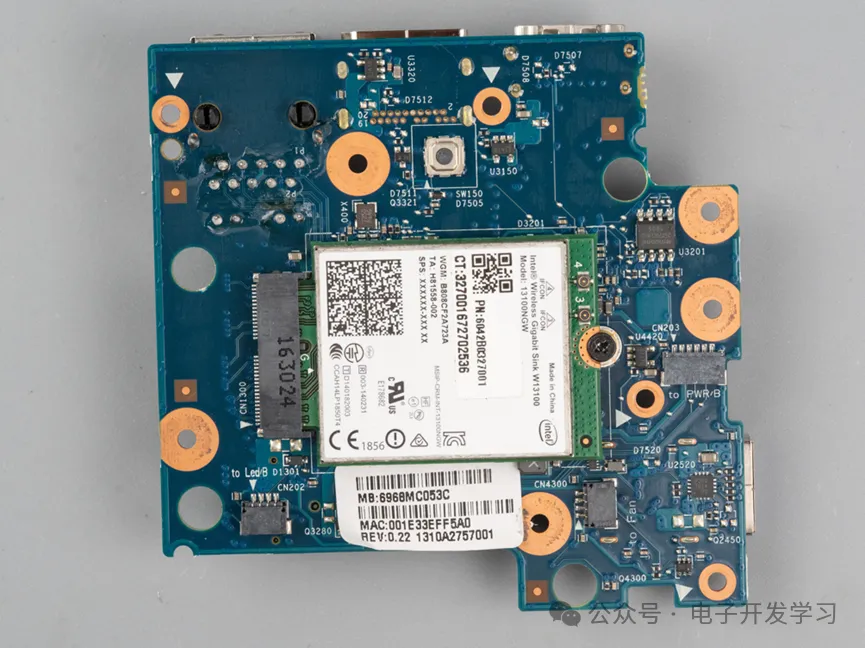

这个板子正面是一个无线模块。

无线模块的型号是W13100。

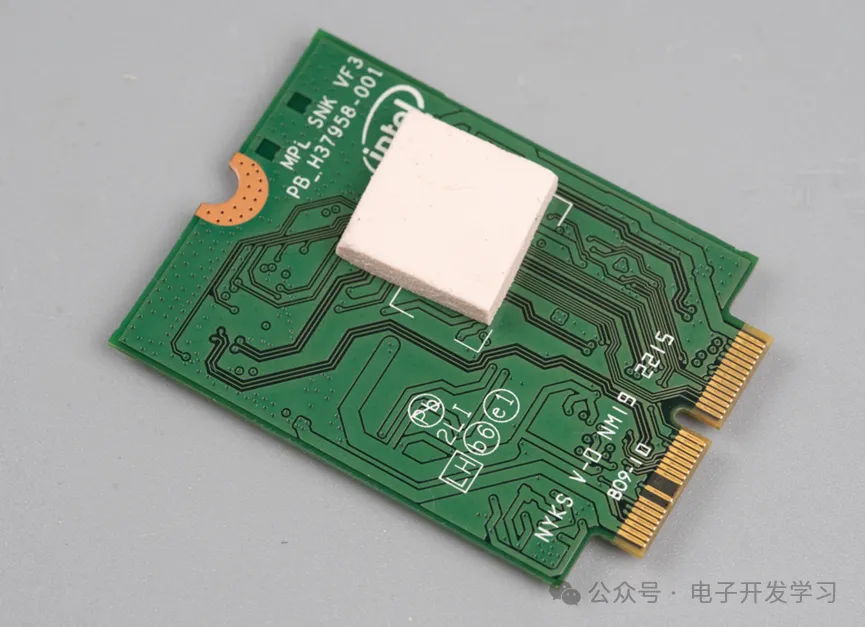

这个无线模块背面看着很朴素的样子。

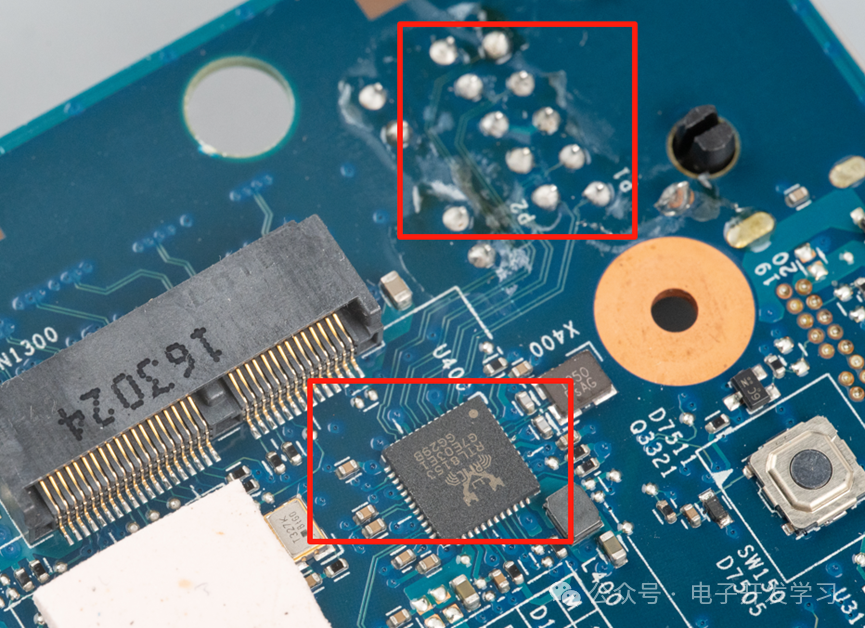

去掉无线模块之后，下面是小螃蟹的RTL8153，这是一个USB3.0转10/100/1000以太网接口芯片。以太网连接器在板子另一面。

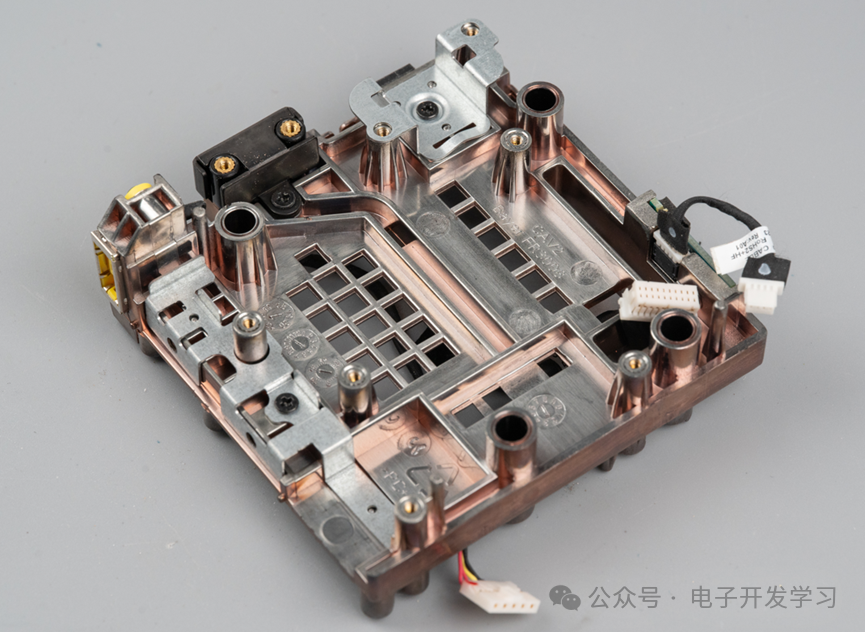

这是两个板子中间的注塑件。

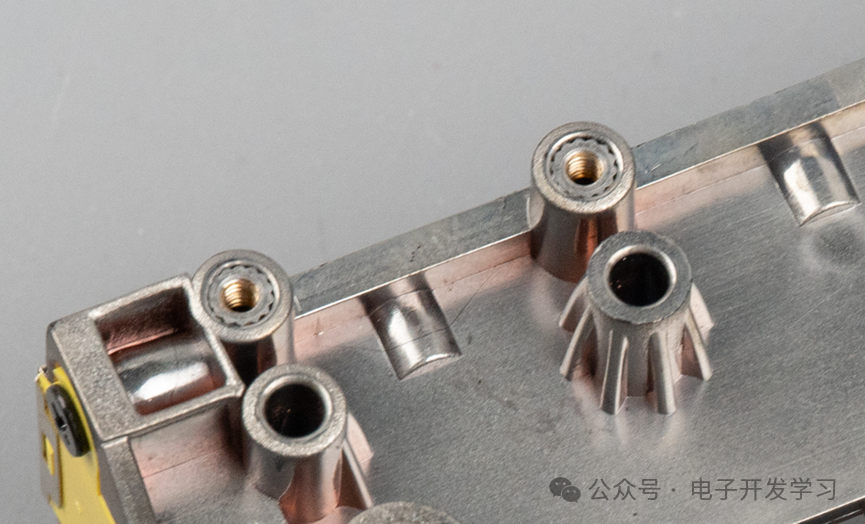

细节是，所有螺丝孔里都埋了这种滚花铜螺柱。

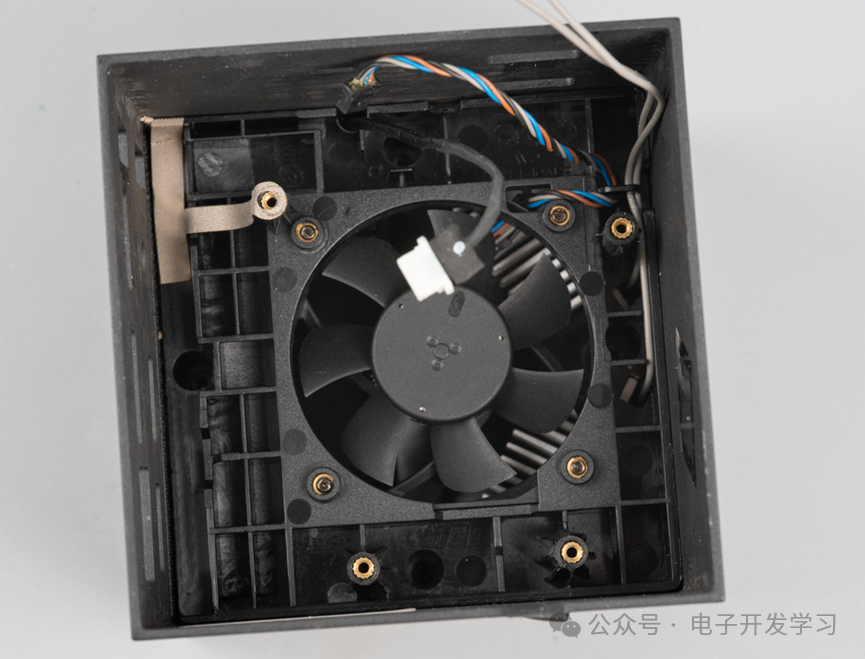

现在再看外壳里，还有一个风扇，按说到这里我的拆解应该就结束了。但是不知道为啥又鬼使神差的把这个风扇拆了出来，所以才发现了后面的一些从来没见过的东西。

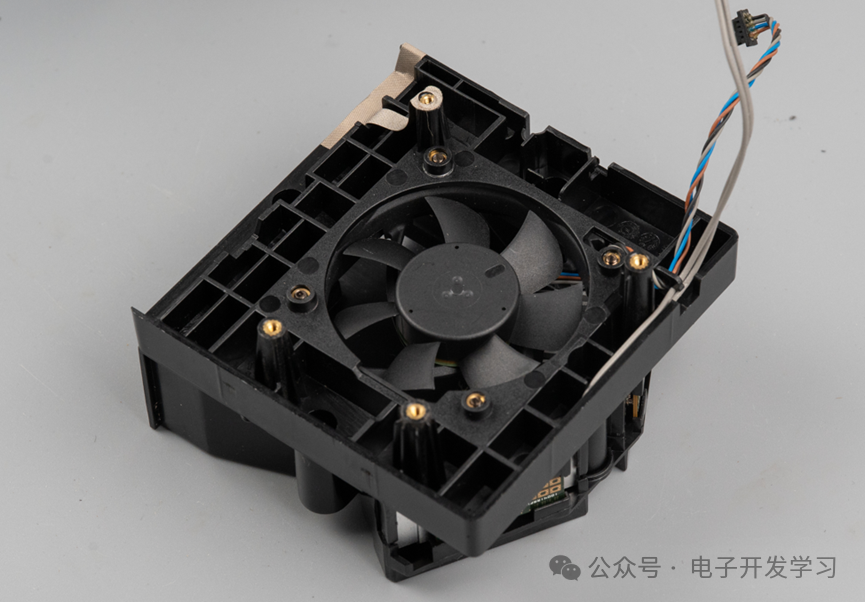

这个风扇也是固定在一个框架上的。

当我反过来看的时候，突然发现两个角落藏着像是"上古祭祀法器"的东西——表面布满神秘花纹的金属片。关于这两个金属片的拆解，我们下一篇文章再写。

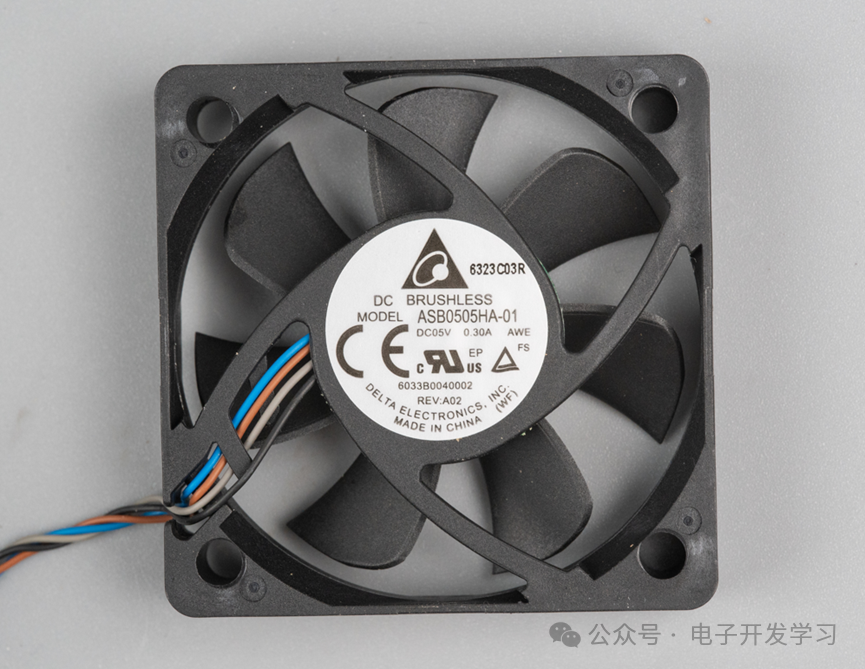

现在先把风扇拆出来看看。这风扇仿佛在说："虽然我是无线扩展坞，但该有的游戏本灵魂不能少。"

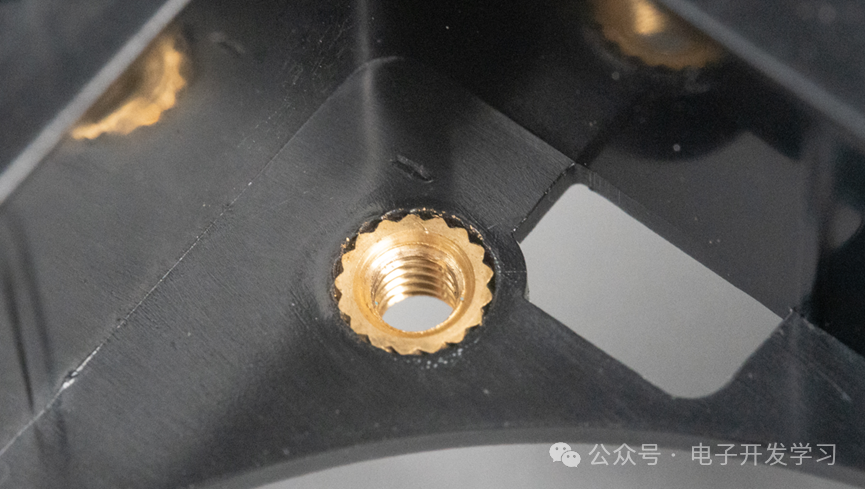

安装风扇的注塑件上也植入了滚花铜螺母，看起来也是类似加热植入的工艺。

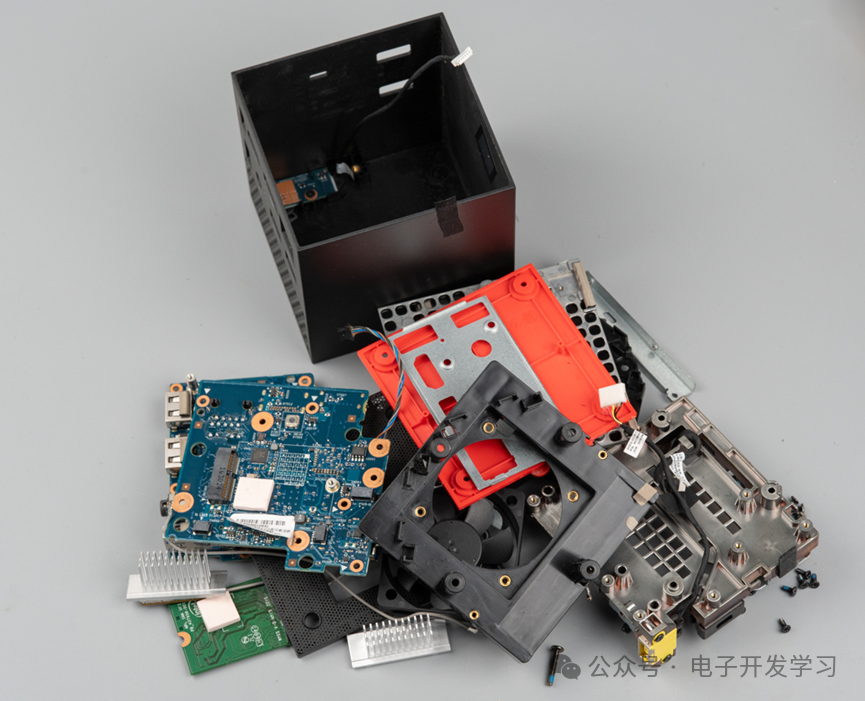

这是这个无线扩展坞的全家福，我很惊讶它可以把一堆板子、结构件，有序的整理之后塞入到这么小的一个盒子里。现在这一对东西如何组装对我来说已经成为巨大的挑战。作为一个合格的"知难而退"型选手，我决定：1、拍照发公众号装逼；2、把零件收进一个“总有一天会组装回去”的盒子；3、继续上咸鱼淘下一个“电子盲盒”。
