前面讲到，拆解联想无线扩展坞的时候，看到两个神秘的器件。

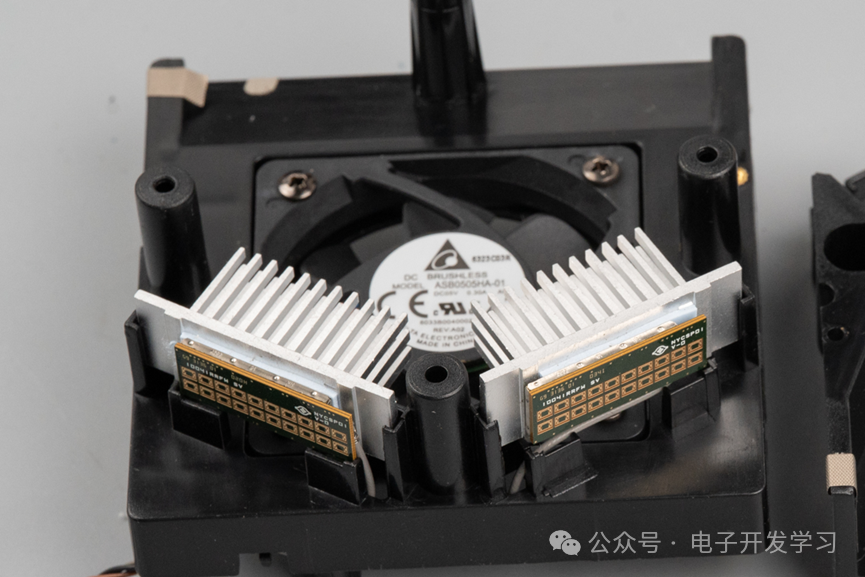

今天来仔细看看这两个东西。发现从主板引过来的两个同轴线，连接到了这两个散热器下面的板子上。

这玩意看着好像很牛逼的样子，得拆下来好好观摩一番了。

看着确实不简单啊。就像是下面一个三九二十七个支腿的铝鼎，上面放置了一个有特殊符文的法阵。

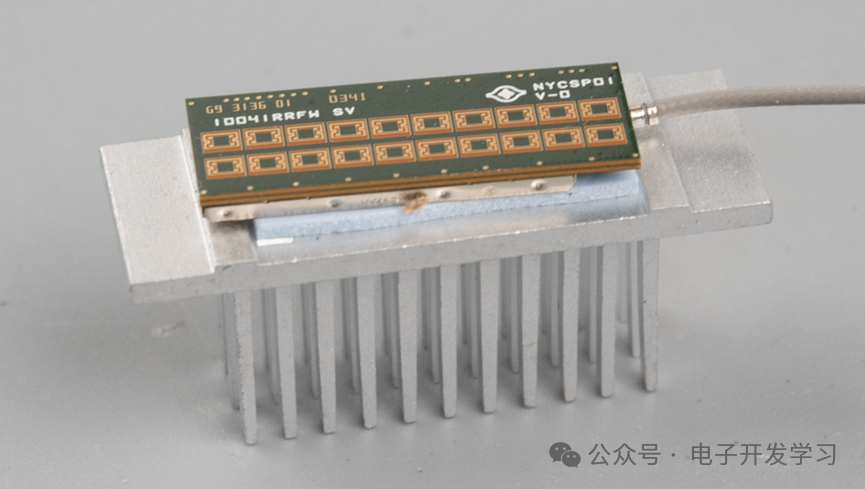

去掉散热器，可以看到也是一个小模块。

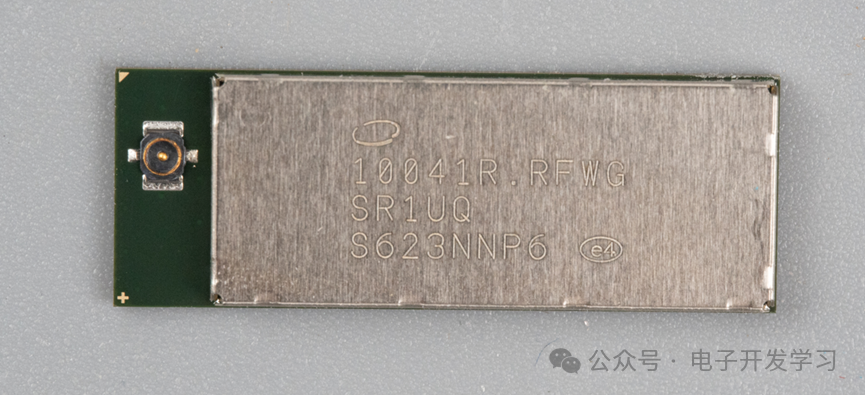

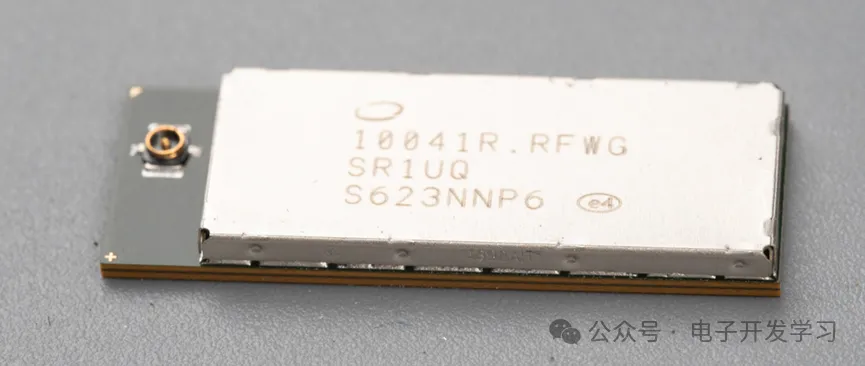

换个角度看，这个板子上，这一面只有屏蔽壳和IPEX天线连接器。

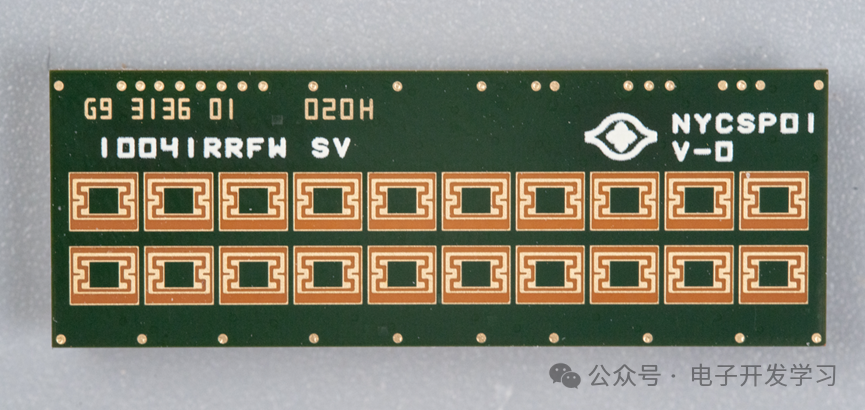

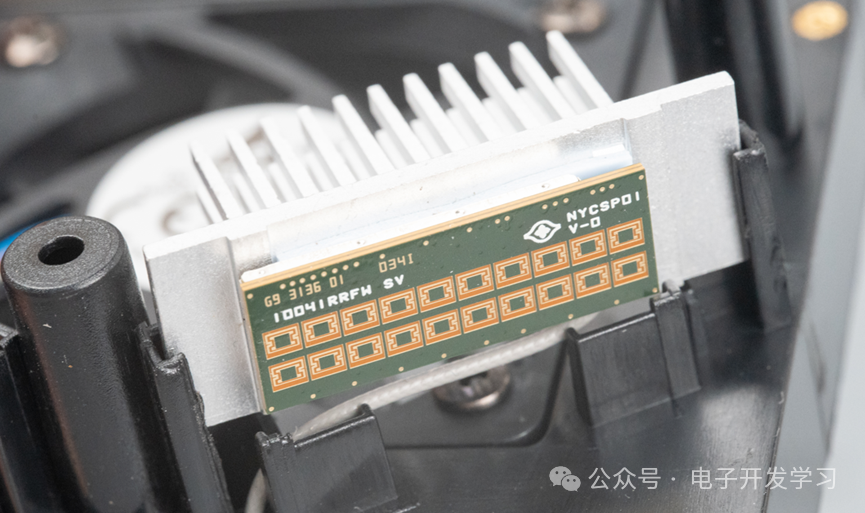

而这个板子背面是这样的。我不是做射频的，完全看不懂这是啥，但是我大受震撼。

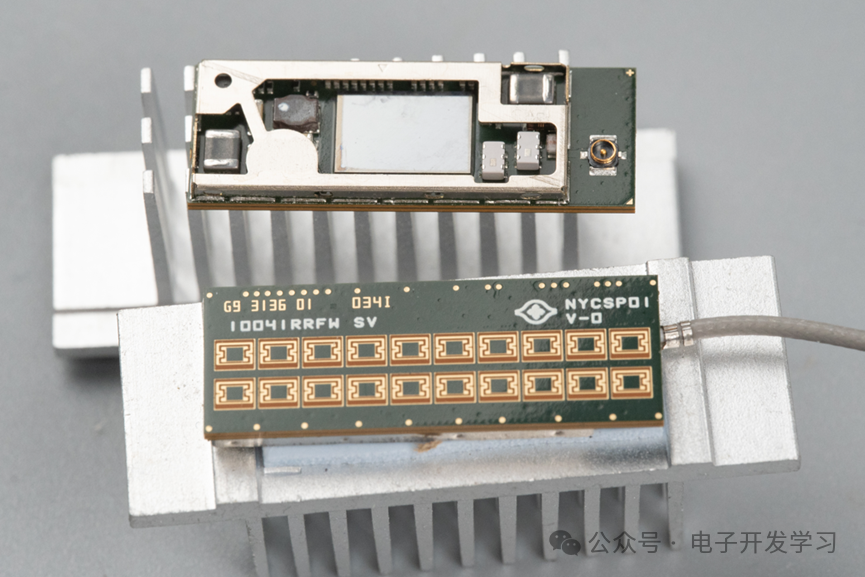

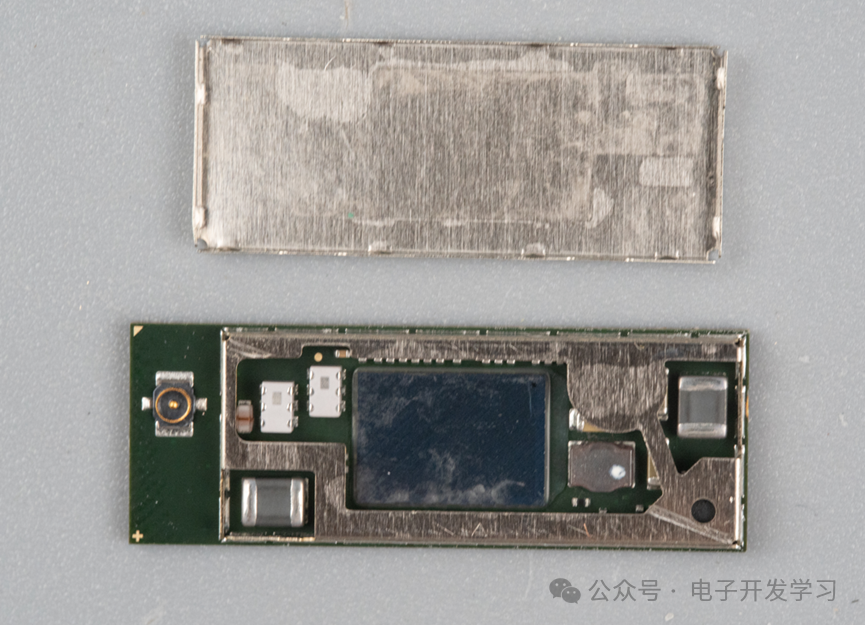

于是我进一步拆开屏蔽壳。

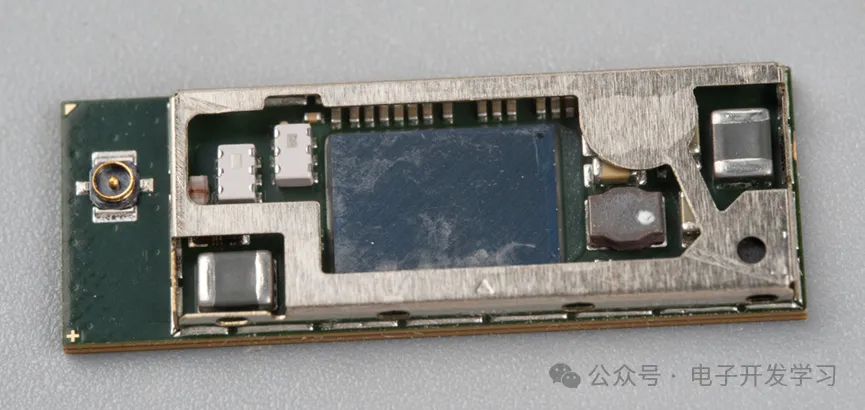

里面东西很多，电感、电容、巴伦、中间还有一个不知道是啥芯片的芯片，密集程度感觉要把整个华强北都塞进去了。

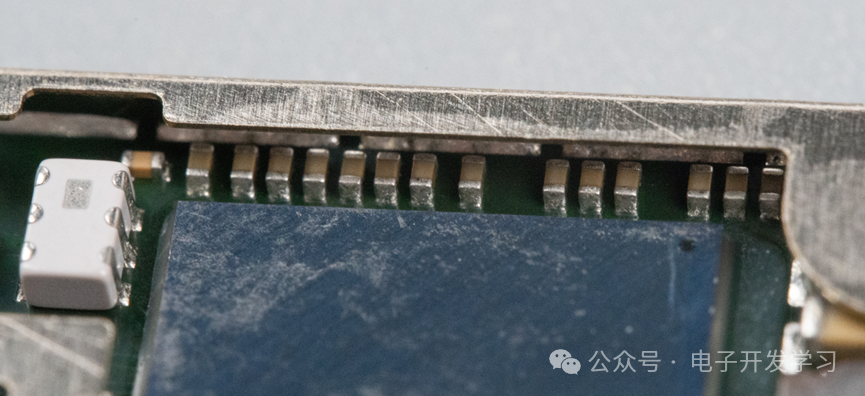

边上还有很多0201的电容。

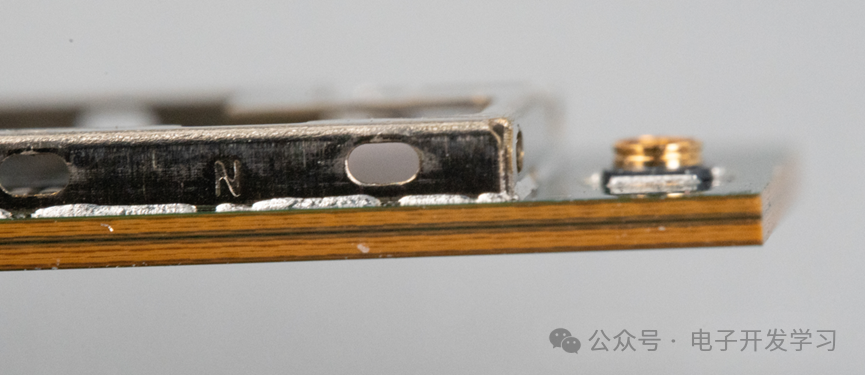

这个板子从侧面看也不是FR-4的材质，应该是高频电路板。

这个板子的作用之一肯定是天线，但是它上面这么多器件，除了阻容感之外，中间这个器件应该是个有源器件吧，那么它的供电从哪里来？难道是天线上的信号同时也为这个板子供电吗？

我把这个板子的照片发在群里，立马有两三米的高人找到了这个东西，这就是一个802.11ad WiGig无线网卡天线，来自Intel。

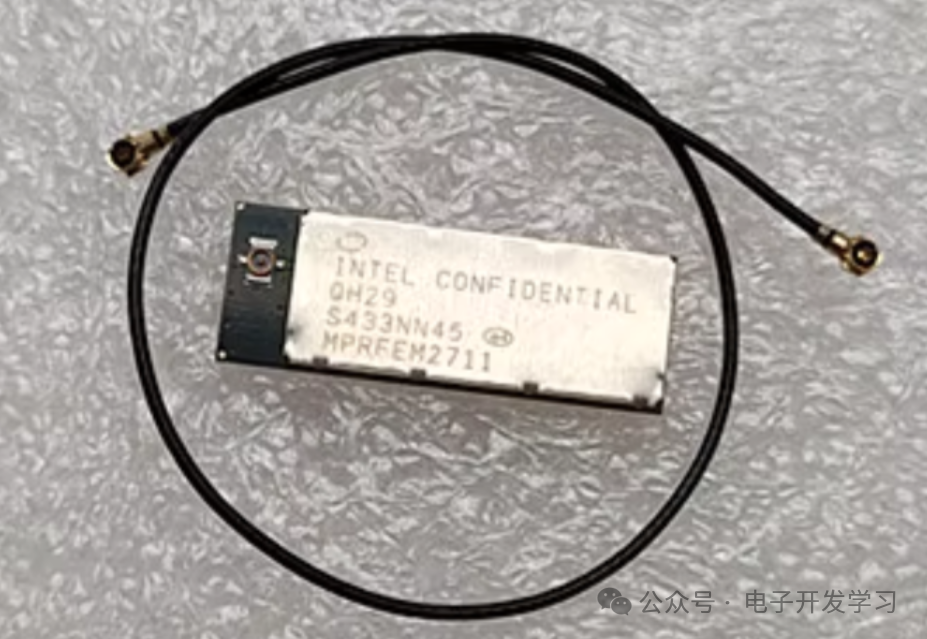

这个图片是不是和我拆解到的很相似？

虽然找到了大概是啥东西，但是实际上，我作为基带工程师，对射频的认知和结构工程师对软件开发的认知是差不多的，射频在我看来就是玄学。所以对这个板子究竟是什么样的原理，里面那个芯片是有源还是无源？如果是有源器件，供电是怎么供的？对这些问题实在是难以揣测，只能暗戳戳的希望有射频大佬看到这个文章，然后在评论区科普一二了。
