拉普拉斯变换，作为数学和工程领域中的一个重要工具，具有广泛的应用和深远的影响。无论是在控制系统分析、信号处理还是电路设计中，它都扮演着至关重要的角色。本文将介绍拉普拉斯变换的基本概念、应用领域以及其对实际问题解决的贡献。

        在前几期的文章中也对电路模型建立数学模型后利用拉普拉斯变化后对电路进行分析。

本期我们就介绍拉普拉斯变换的理论基础。拉普拉斯变换是一种积分变换，它通过将一个函数从时域转换到复频域，从而简化了许多数学运算和分析问题。这个变换以法国数学家皮埃尔-西蒙·拉普拉斯（Pierre-Simon Laplace）的名字命名。

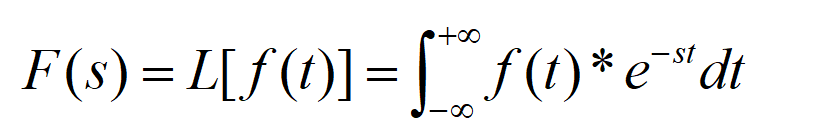

 总的来说，拉普拉斯变换就是这样子的一个式子，对时域信号乘上一个约束因子的积分变换，其中的s也就是复数变量也可以jw来表示。

        这个约束因子的存在是的这个式子在时域上是收敛的，这也是定积分存在的充分必要条件。

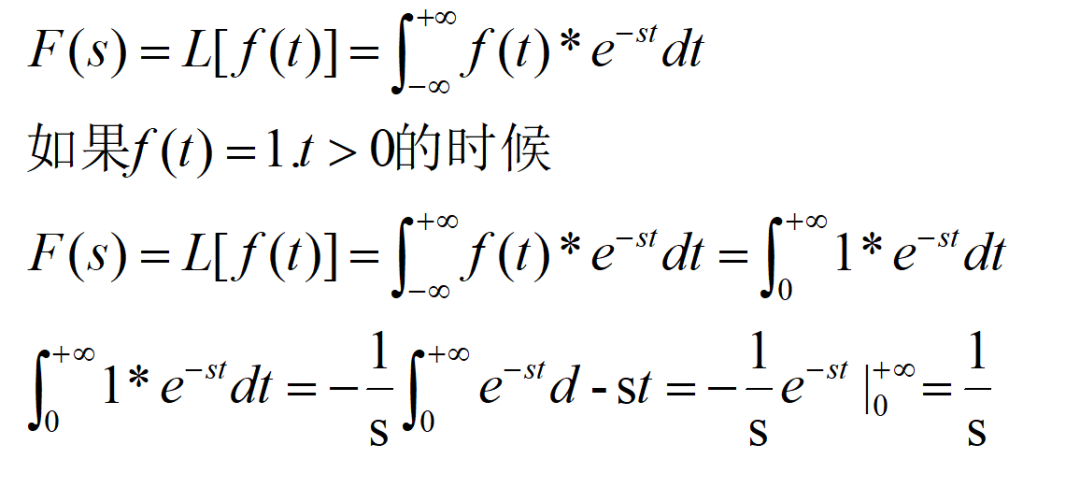

这也就是阶跃信号如何为什么用这个式子来表示的由来，其实拉普拉斯变换还是比较容易推导的。感兴趣的朋友也可以自行推导一下其他的公式，我们接下来主要说一下在电路方面的应用。

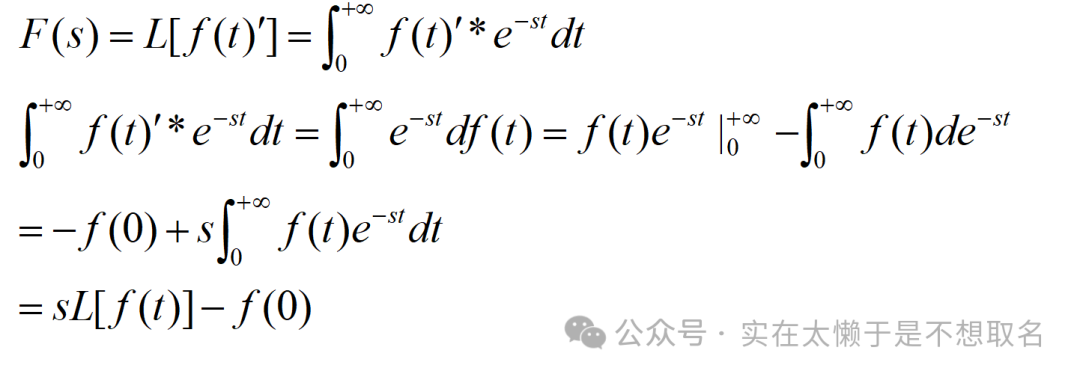

在此之前，我们首先要推导一下拉普拉斯变换的积分变换和微分变换。

注意上述之所以从0开始积分，是因为我们认为我们的系统是一个因果系统，0之前默认为0。我们不难可以看出，（在f(0)=0）的情况下，对原函数求导的拉氏变换，就是原函数的拉氏变换×复数s。

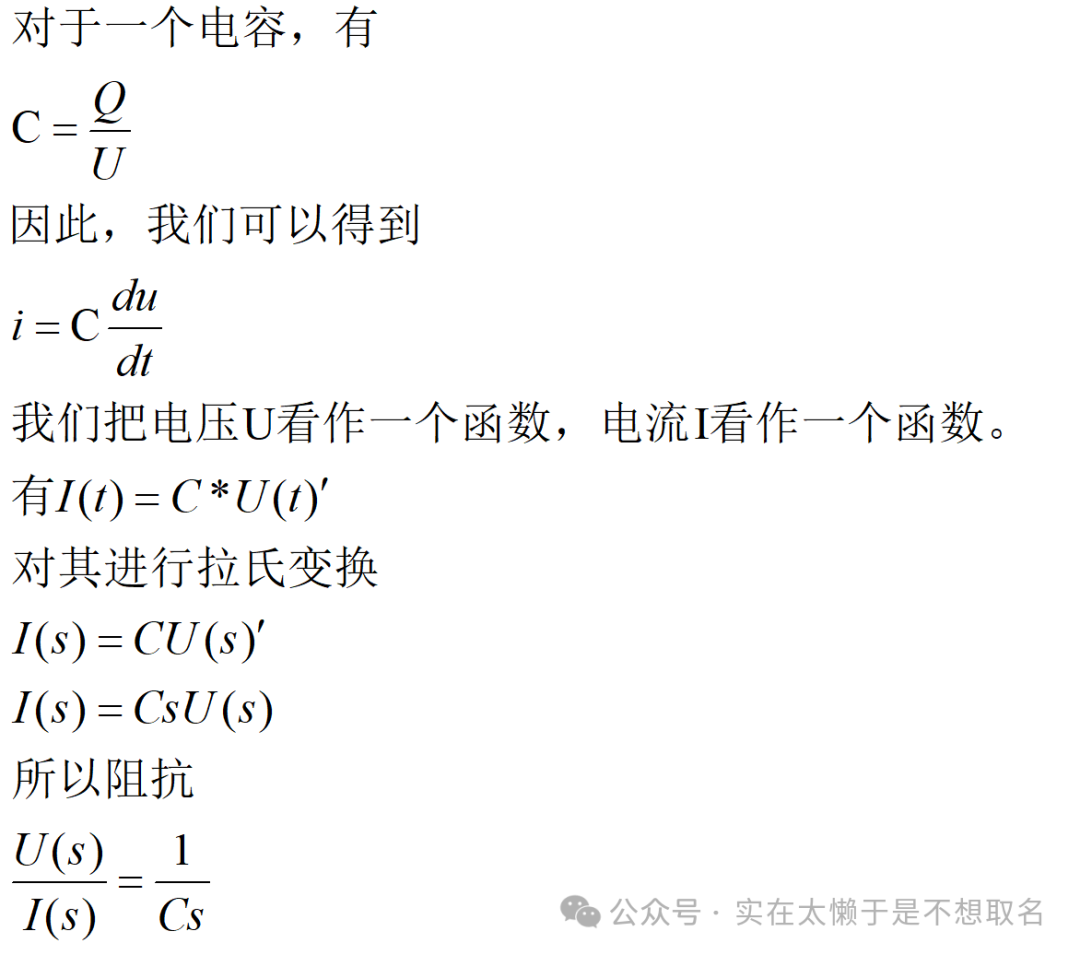

因此我们来推导一下一个电容模型在复数域下的数学关系。

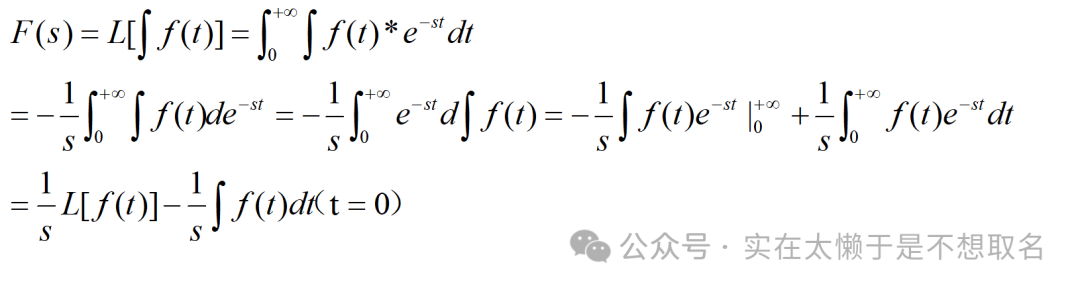

同样的，我们可以很容易的推导出拉普拉斯变换中的积分变换，当f(t)的初条件积分为0的时候，即有1/s就是对原式的积分变换。

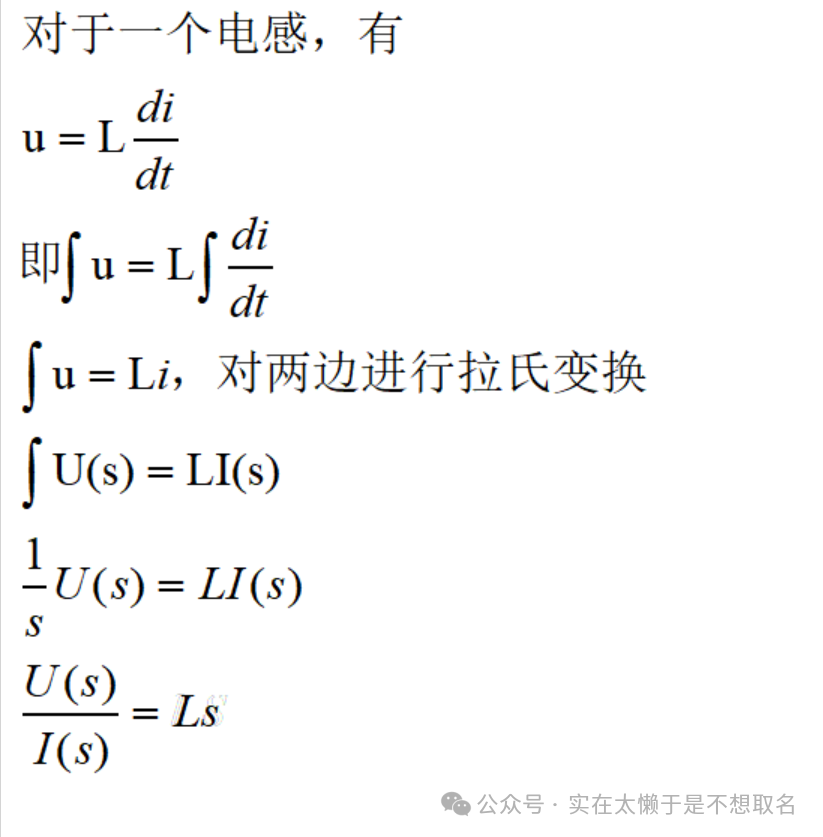

我们可以利用积分变换来推导电感的感抗。

因此，我们也不难得出电容的阻抗复频域中的阻抗公式，在电路中使用阻抗，将电路从时域分析拓扑到频域分析，将会大幅度的减少我们的电路分析难度。

同样的使用拉普拉斯逆变换也可以帮我们快速的从频域分析转为时域分析。
