朋友寄给我一个键盘，一开始我没当回事，后来他告诉我这个键盘当时买的时候1599，购买日期也是1599（15年9月9日）。瞬间我严肃起来了，我才发现给我寄键盘这哥们多年前就是土豪啊，10年前就能买得起1599的机械键盘，我到现在还没达到这个消费水平啊。

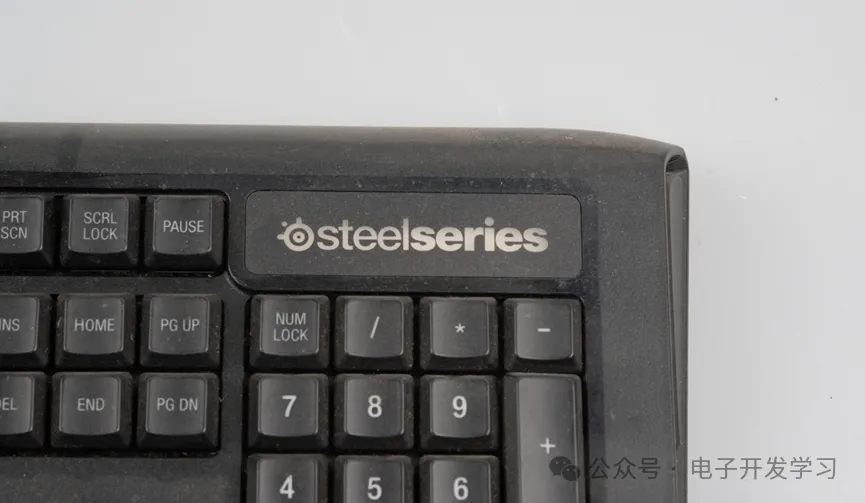

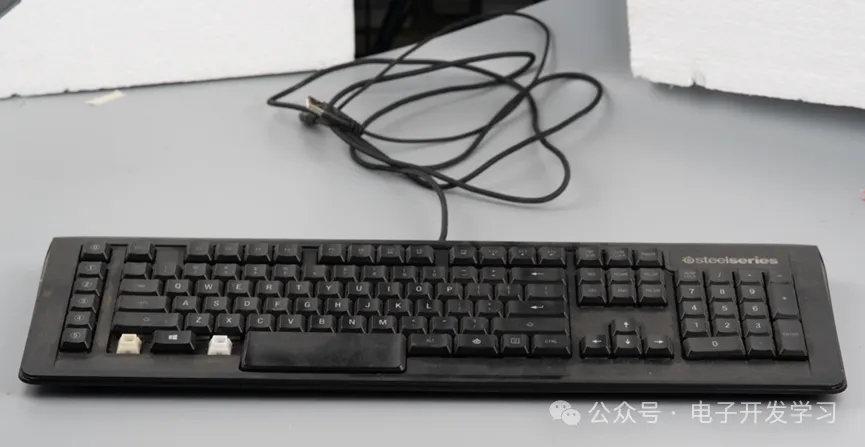

于是我认真观摩了一下这个键盘。品牌是赛睿Steelseries，之前我确实不知道，当我深入了解，才发现这个品牌在10年前还是键盘领域里王者般的存在啊。2001年成立于丹麦，总部位于美国芝加哥，是全球专业游戏外设的领导者，产品销售范围超过80个国家。

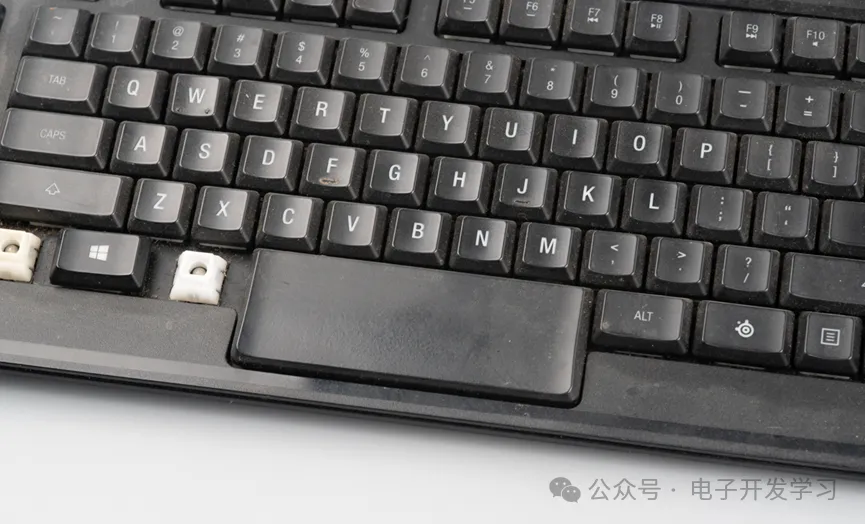

这键盘看着确实不一般，尤其是这个空格键，看着相当霸气。

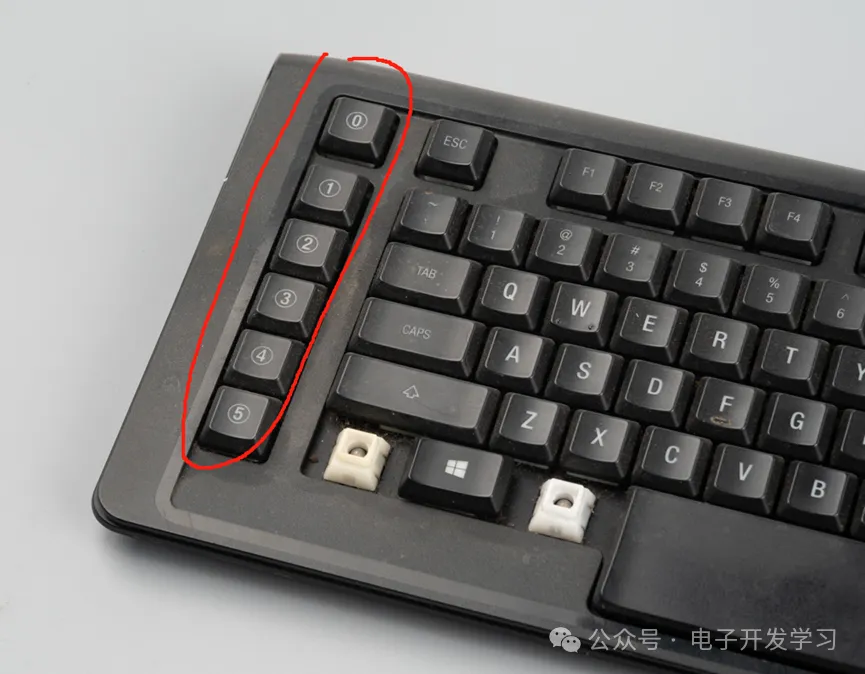

左侧还有6个纵向排布的按键，这是在其他键盘上没见过的。

键的特写。

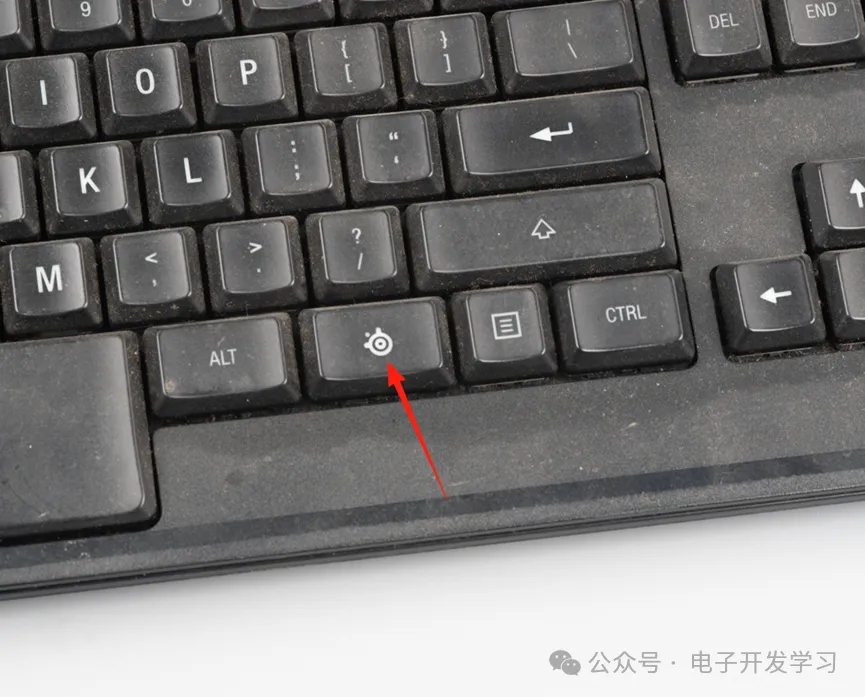

Windows键上有赛睿的Logo。

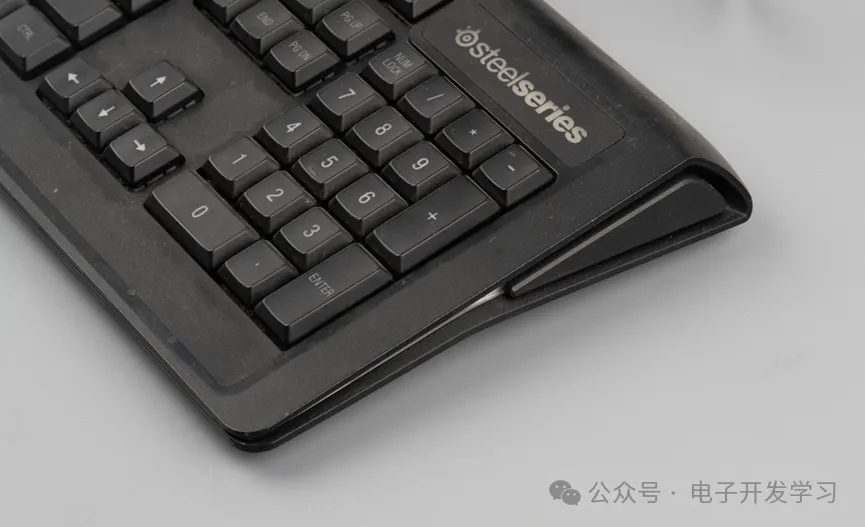

键盘左侧的造型里嵌入了灯板。

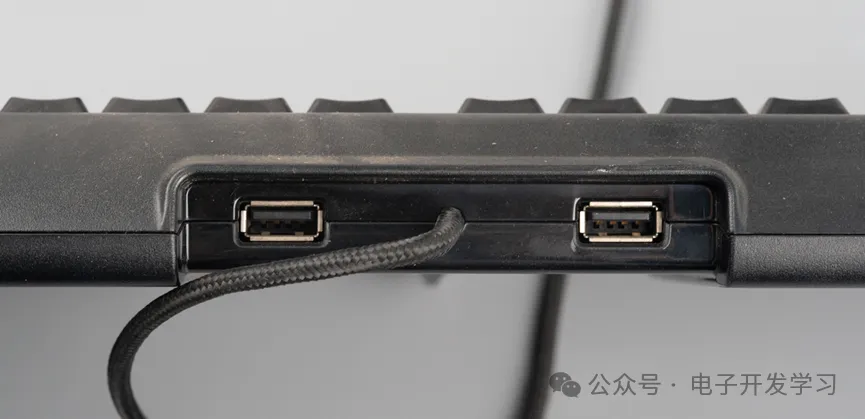

键盘上还有两个USB引出口，相当于这是一个带2口HUB的键盘。

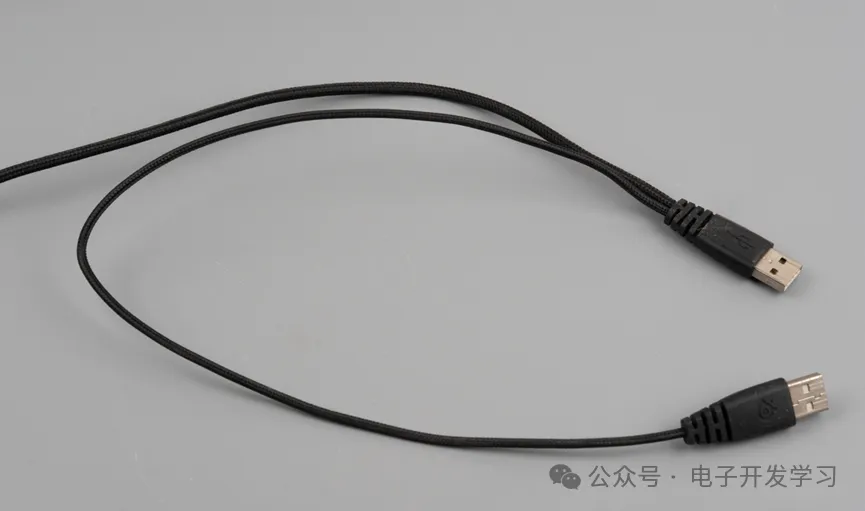

由于多了两个USB口，所以USB上行口这里分出了一个口用来增加供电能力。

键盘背面。

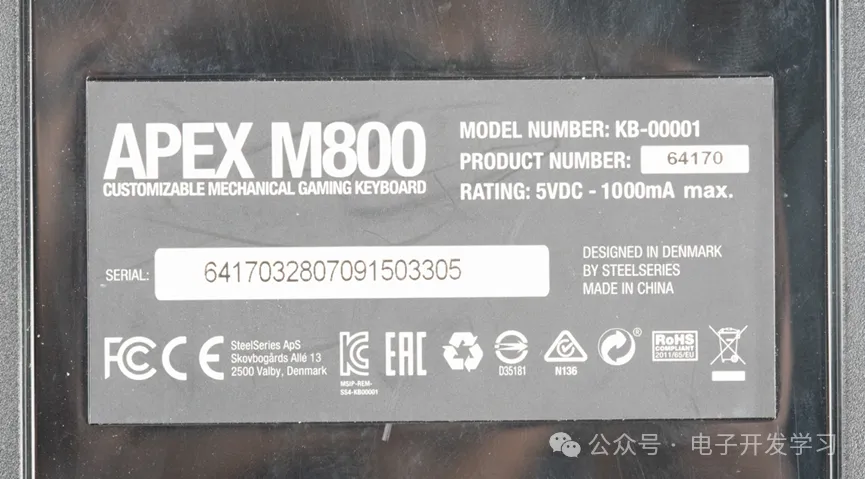

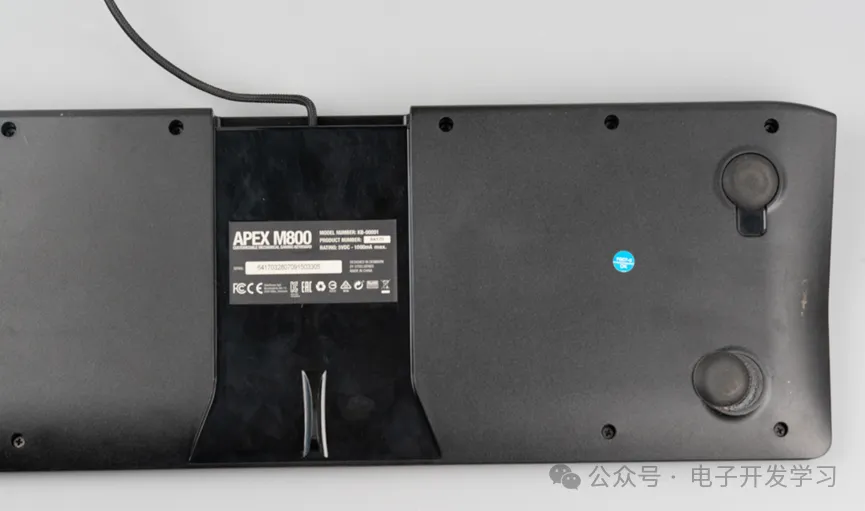

这个键盘型号是APEX M800，过的认证真不少，FCC、CE等等一大堆。

四个支撑脚是橡胶材质。

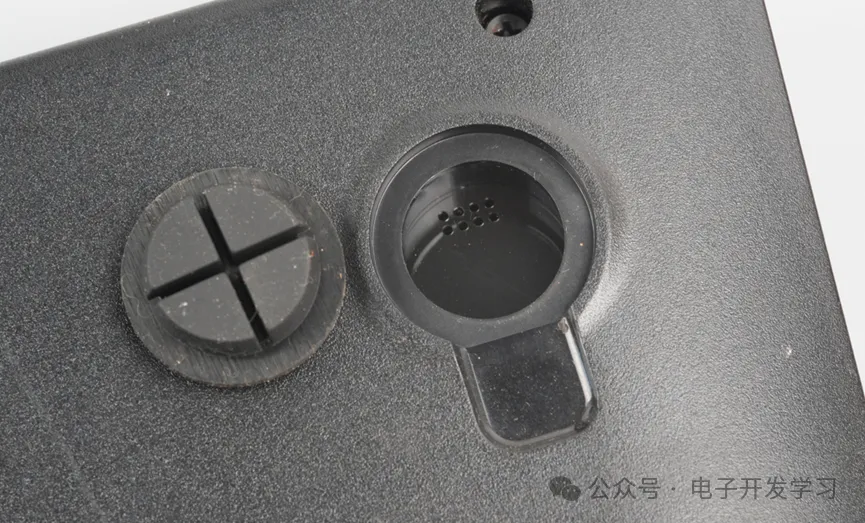

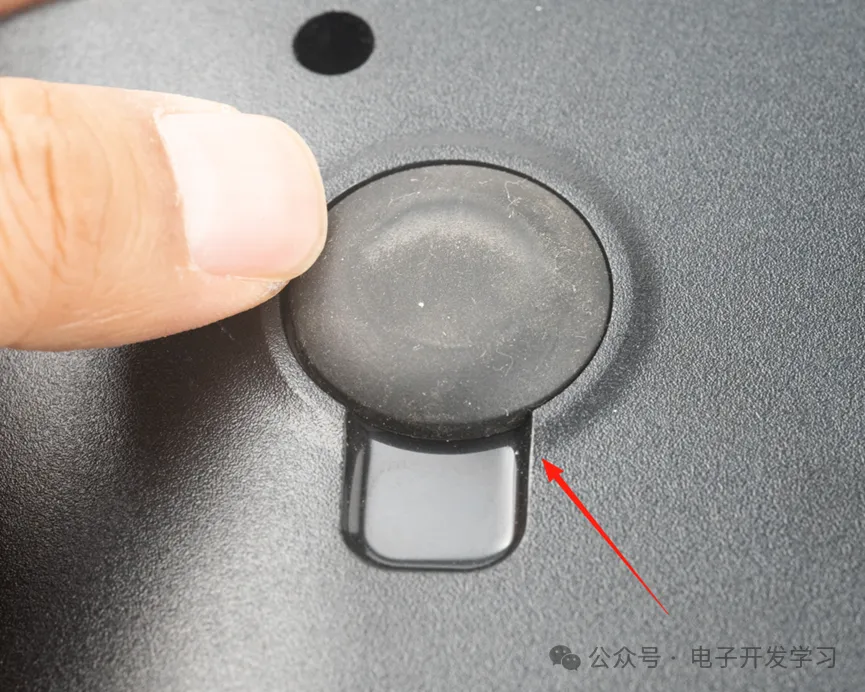

扣掉这个橡胶塞，这个洞的底部还有8个小孔，难道是用来排水的吗？

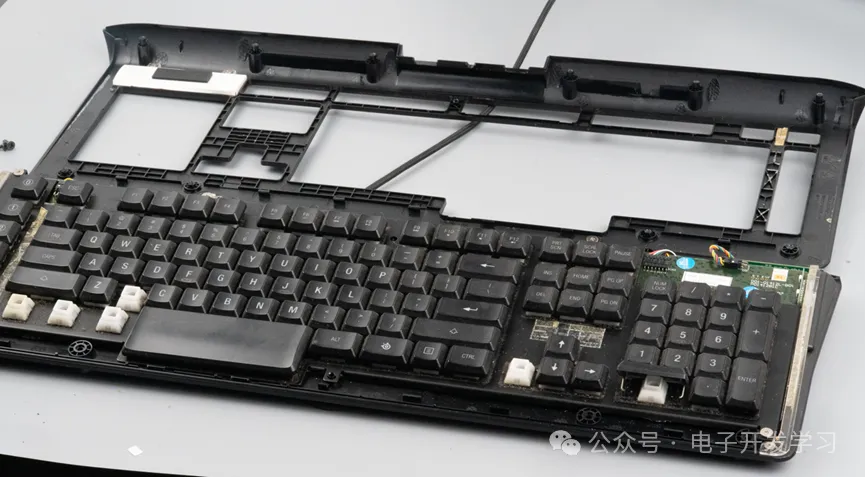

开始拆解。拆掉螺丝之后可以把面壳拿掉。

接下来螺丝固定了整个钣金框架板。

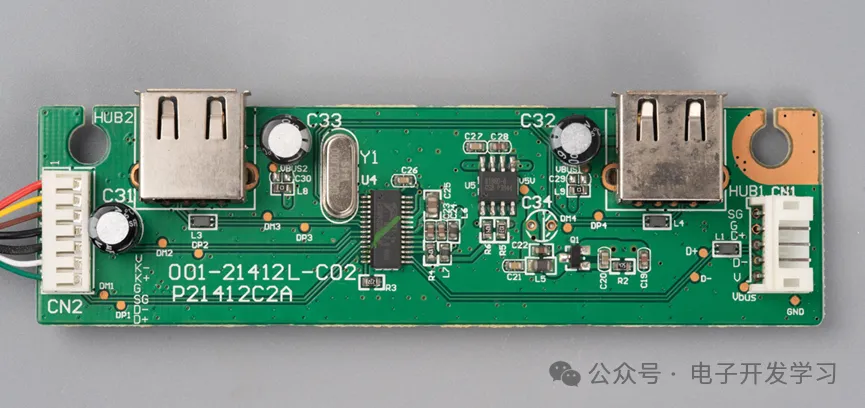

USB线进来之后的HUB板。

HUB板上有一个FE1.1 USB集线器芯片，其中两个下行口引出了两个USBA母口，右边有一个下行口通过连接器引出到键盘板，左边也有一组USB口通过排线连接到键盘，但是除了USB信号还有另外两个信号，总共7根线。

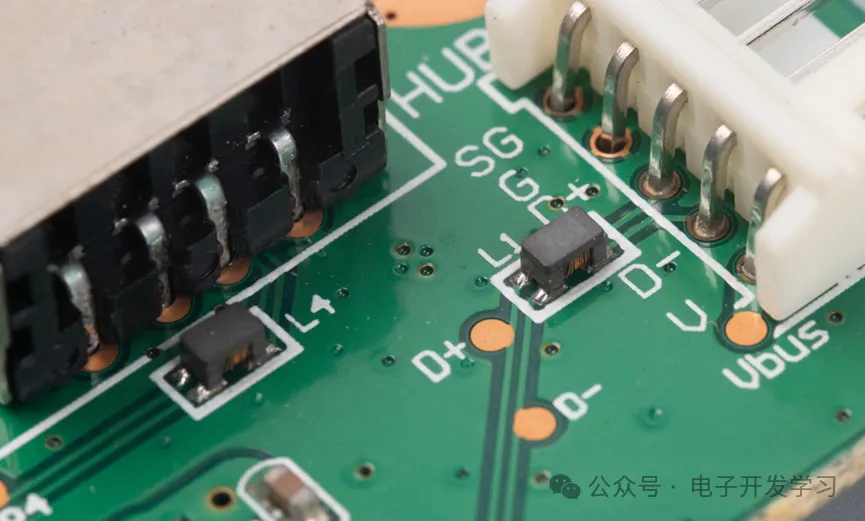

每个接口的USB信号线上都有一个共模电感。

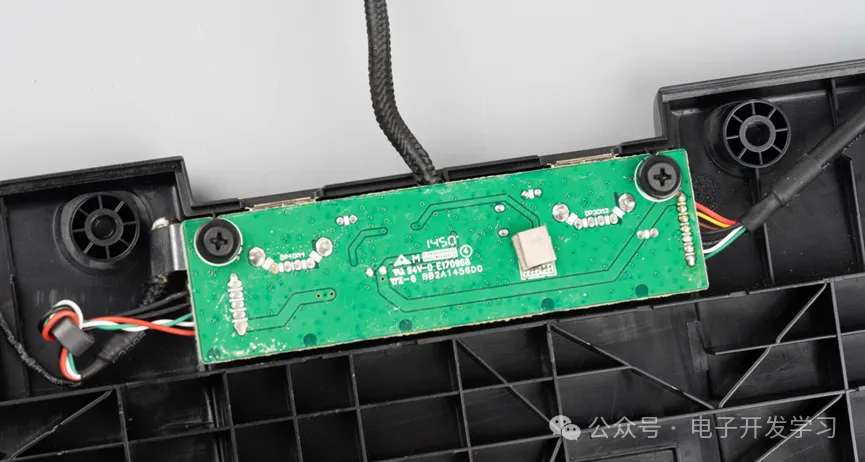

板子背面的生产日期是14年50周。

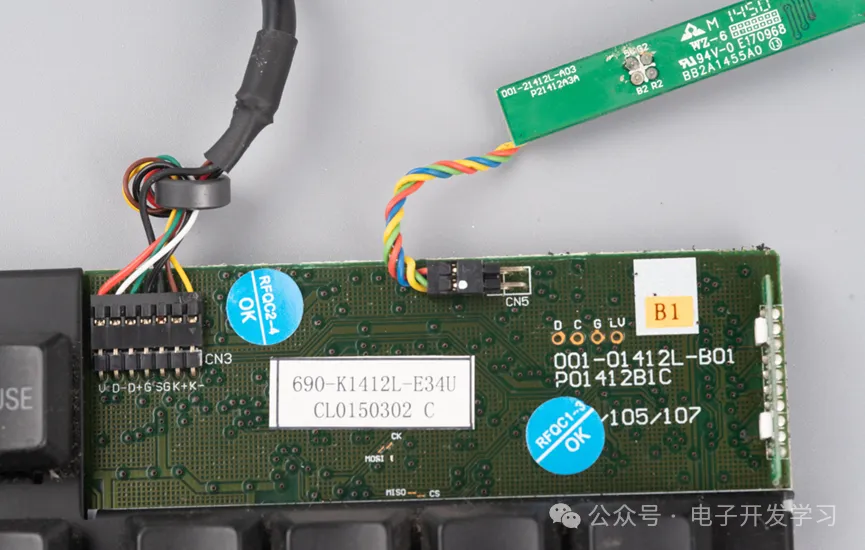

这是HUB板上连接到键盘板的信号线，上面绕了一个磁环。通过露出的一角看，键盘板用的是网格状覆铜搭配深绿色板子，看着不是很漂亮。

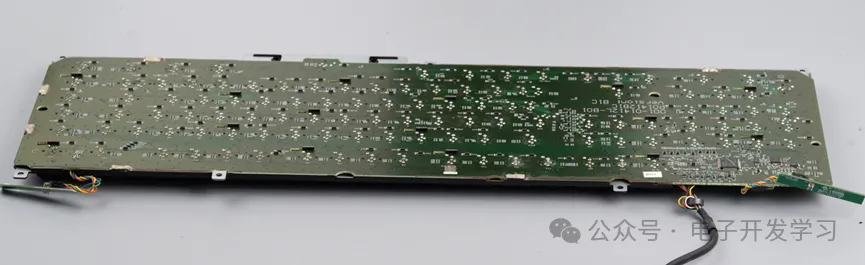

板子的尺寸相当大，这是必然的，因为这个键盘本来就是全尺寸而且左侧还有一列按键。

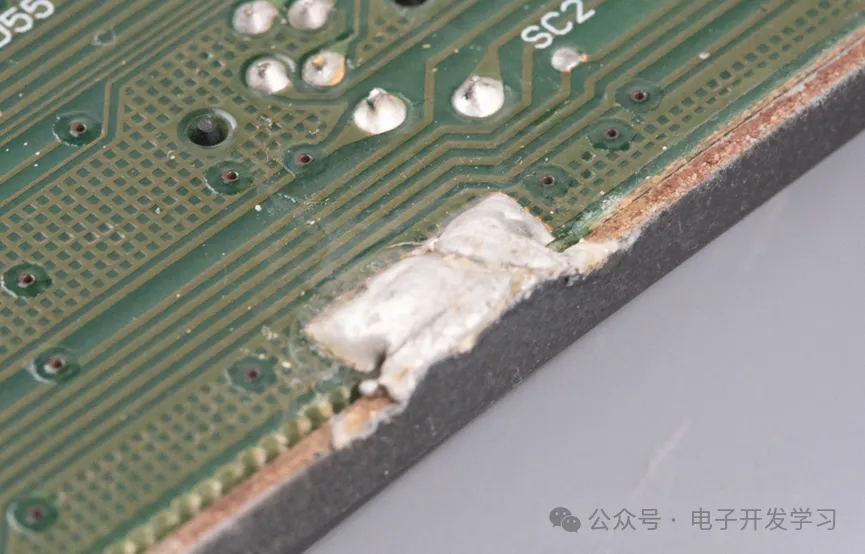

电路板和底板的金属外壳之间使用锡进行了焊接。

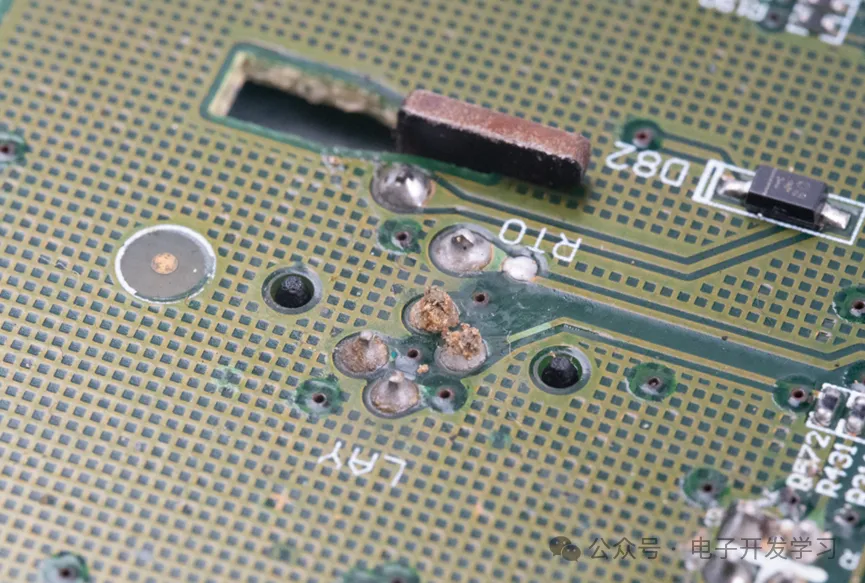

大概看了一下，这键盘确实也该退役了，引脚焊点氧化非常严重！

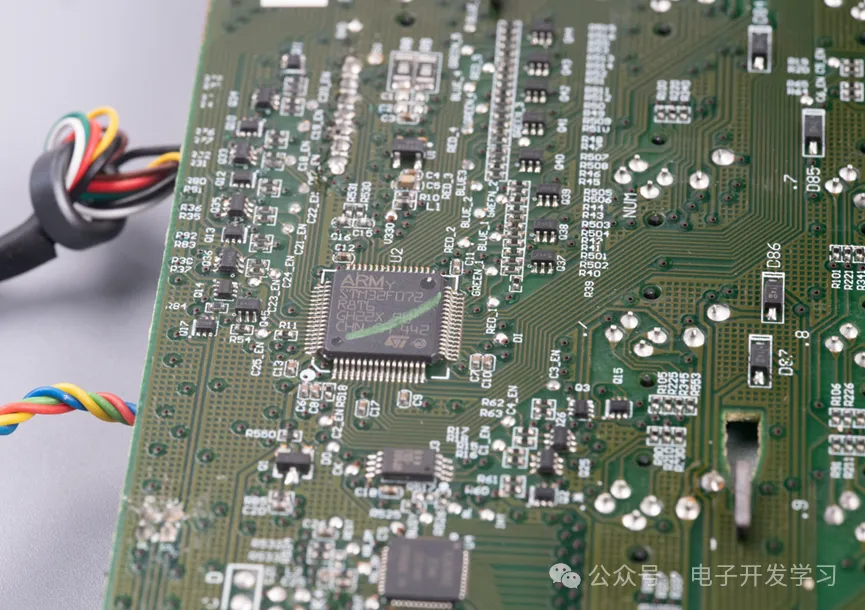

里面用了一颗STM32F072R8T6，64脚的M0内核的MCU。

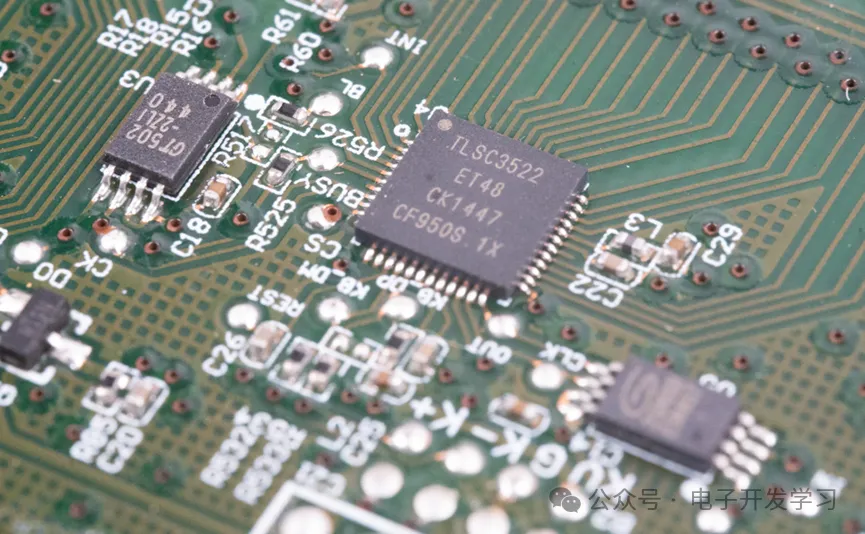

这颗TLSC3522是什么芯片，现在已经找不到任何数据手册了。猜测应该是IO扩展一类的芯片吧。

用了0402的阻容器件，

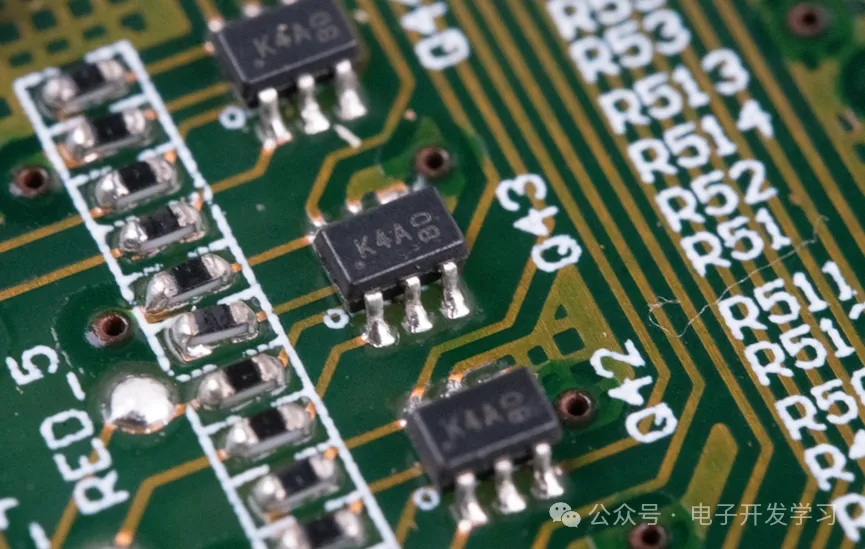

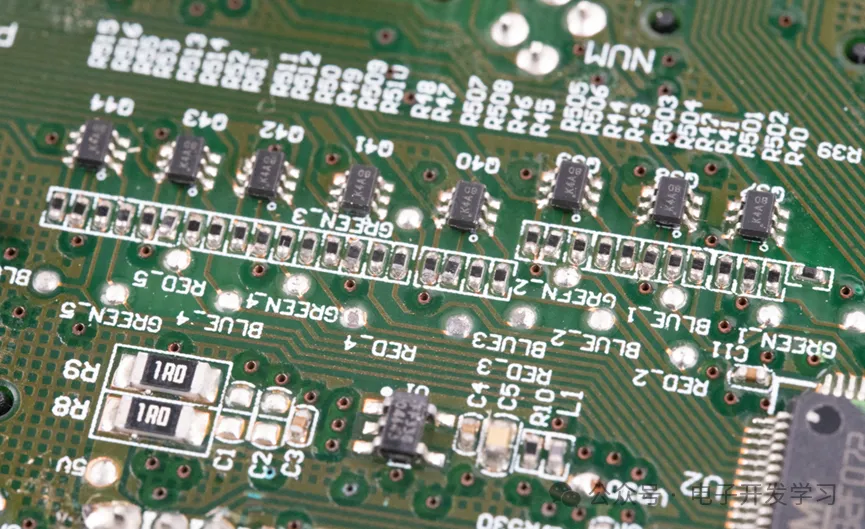

板子上有大量的SOT363封装的三极管，型号是DMMT3904W-7-F，每个器件里两个NPN三极管。

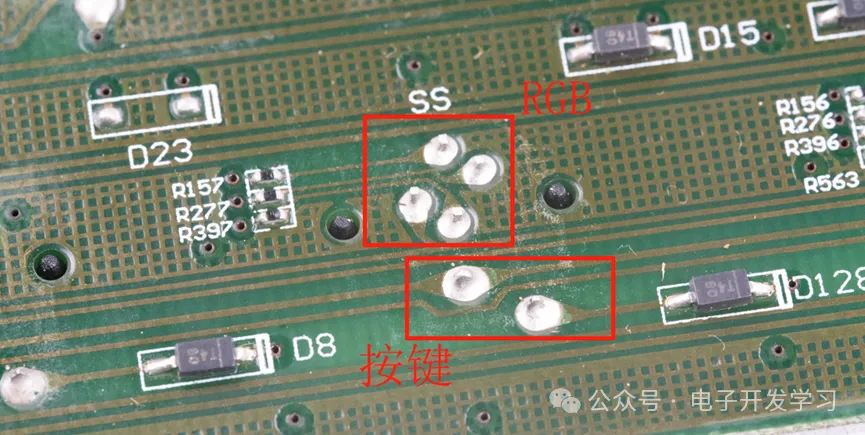

每个键下面有四个RGBLED引脚，以及两个开关按键引脚，每个键有两个限位柱。按键信号出去之后串了一个肖特基二极管。

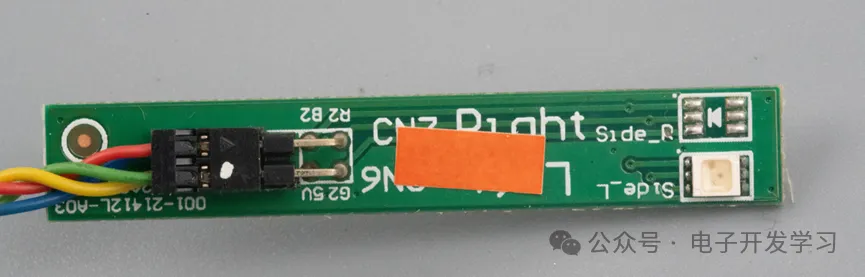

这是引出的两个灯板。左侧右侧各一个，用来凹造型。
