SKG颈椎按摩仪拆解

置顶

精

活动

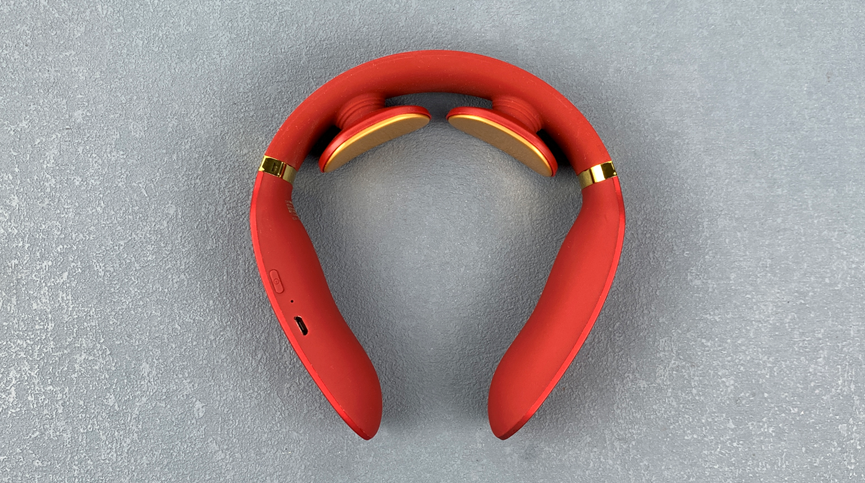

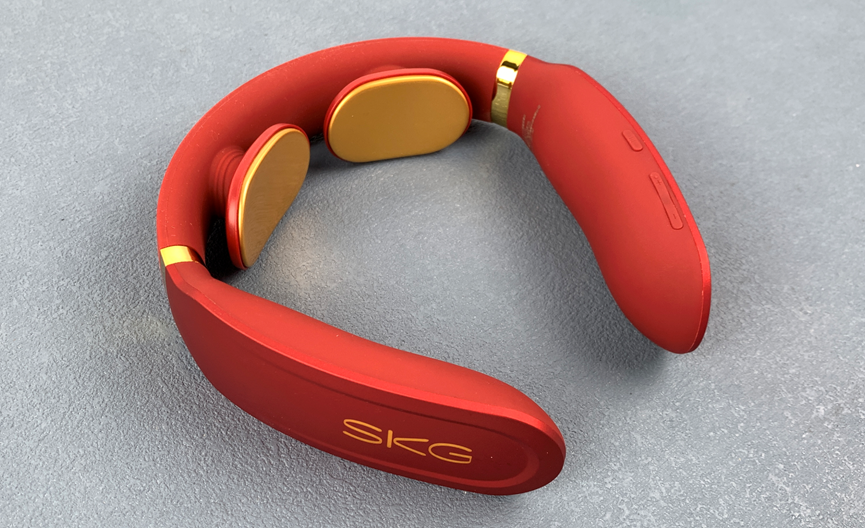

这是一款SKG的颈椎按摩仪，这个红色看着真是个显眼包，估计我在办公室戴着它按摩，我也会成为同事眼中的显眼包。

但是很可惜，它是坏的，所以我也做不了显眼包了。

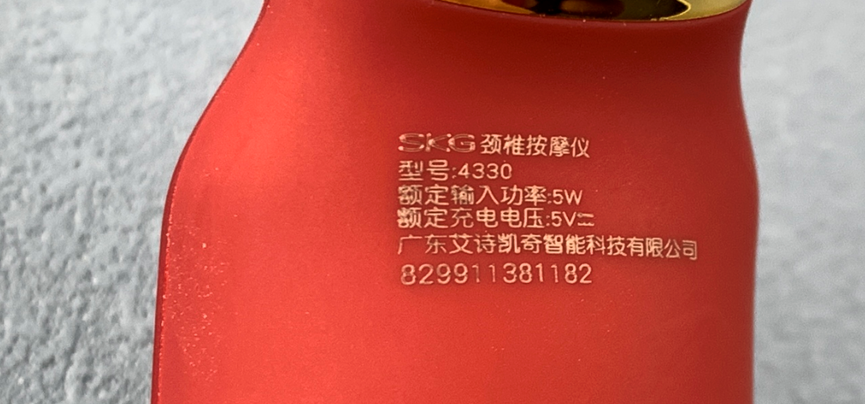

这款显眼包来自广东艾诗凯奇智能科技有限公司。型号是4330，额定输入功率，也就是充电功率是5W，电压是5V。

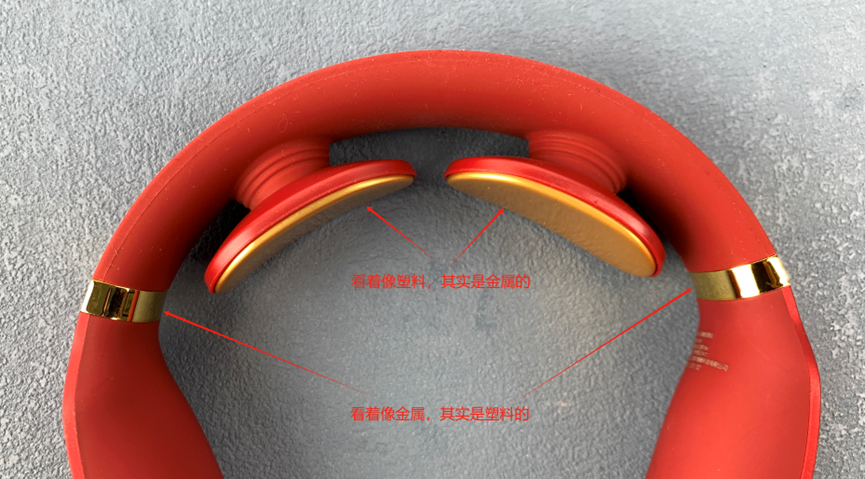

我觉得比较好玩的就是，这个按摩仪，电极片看着是塑料的，实际上拆了之后才看清材质是金属的。而两边的看着像金属的，这两个锃光瓦亮的东西，实际上是塑料的。

看着拆解比较难，实际上一点都不简单。它没有一个螺丝，全靠卡扣，但是结合处没有明显的缝，想无损拆解就需要小心一点。

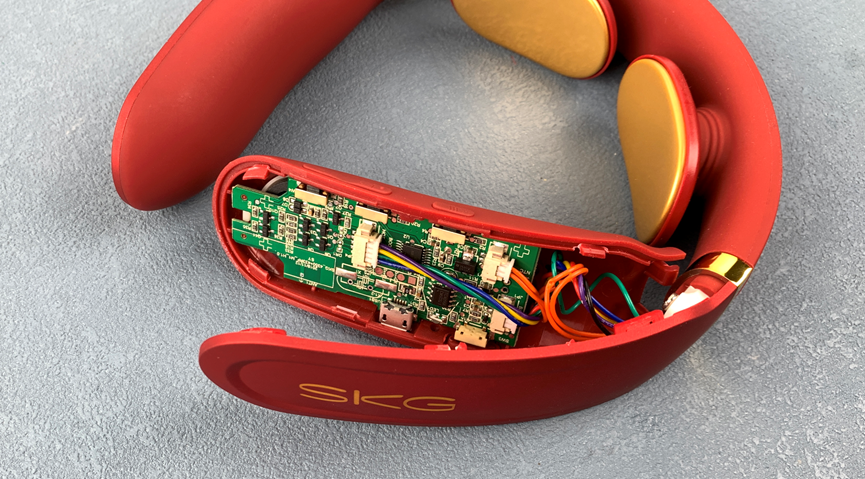

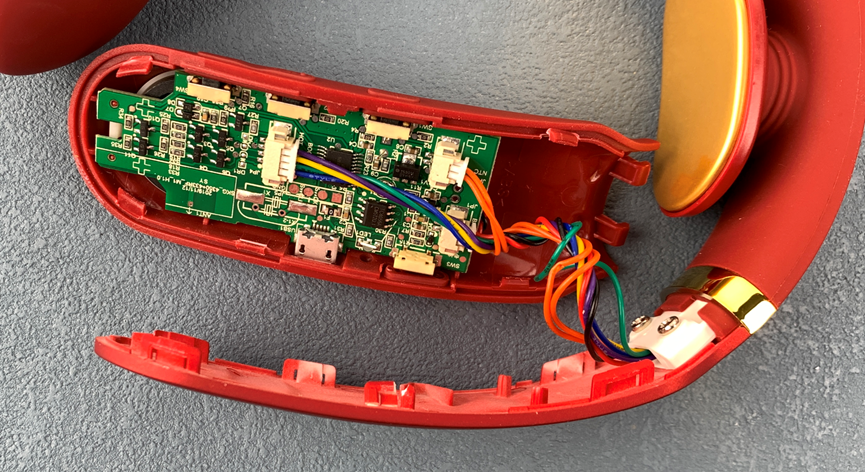

拆开之后可以看到电路板上有三个端子引出线束到套管里。

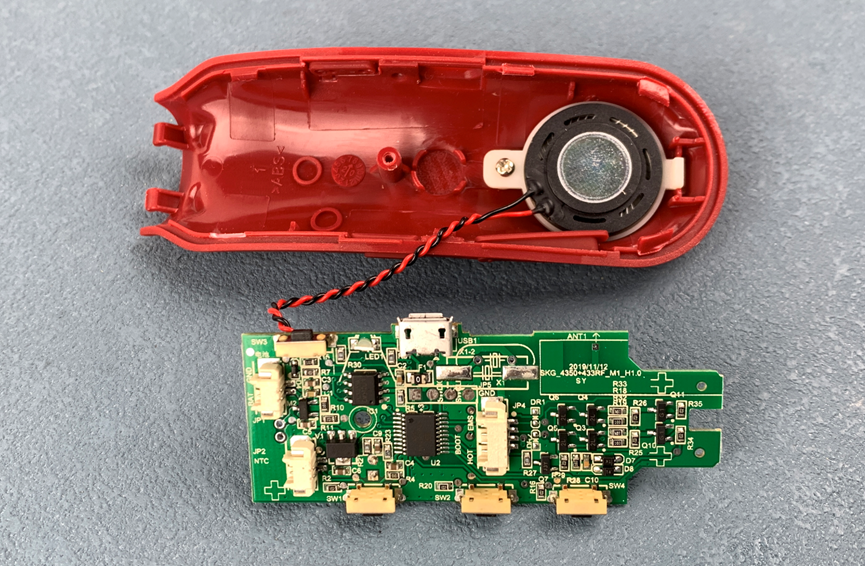

拆下电路板，看到背面还有一个双绞线连接到了蜂鸣器。

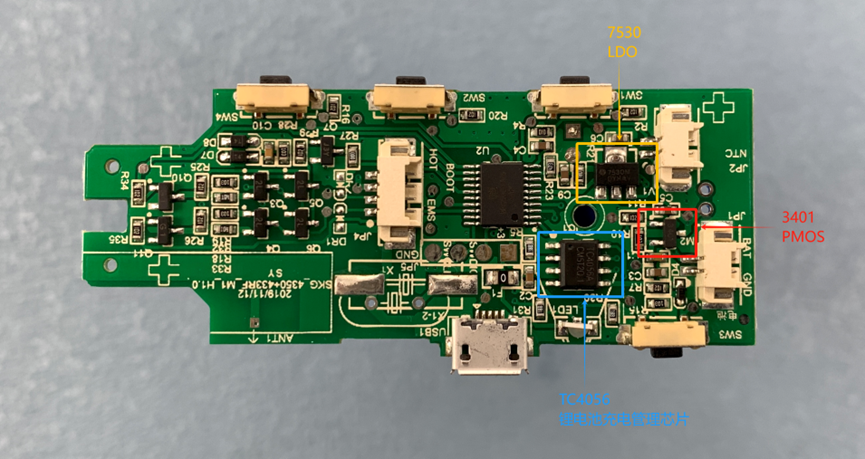

电路板正面能看到丝印的器件有这几个，左边的SOT23封装的都是三极管。

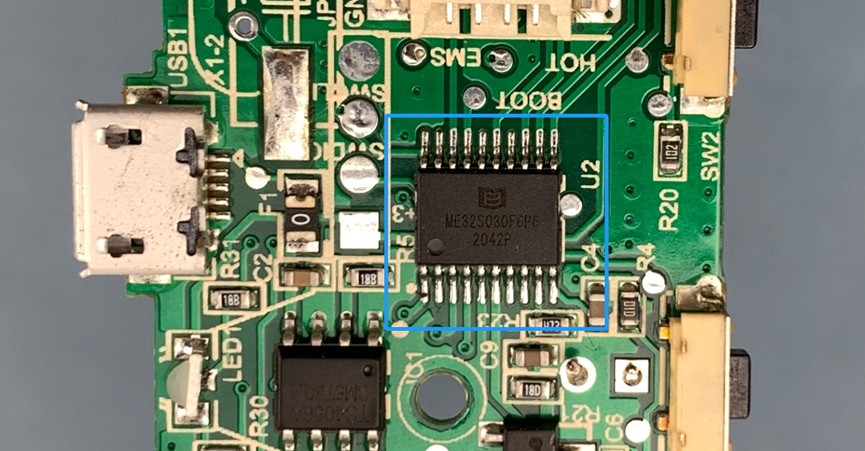

板子中间这个芯片，费了九牛二虎之力，通过各种打光尝试、调整角度尝试，总算拍清楚了，型号是ME32S030F6P6，这是来自敏矽微的一颗32位MCU。

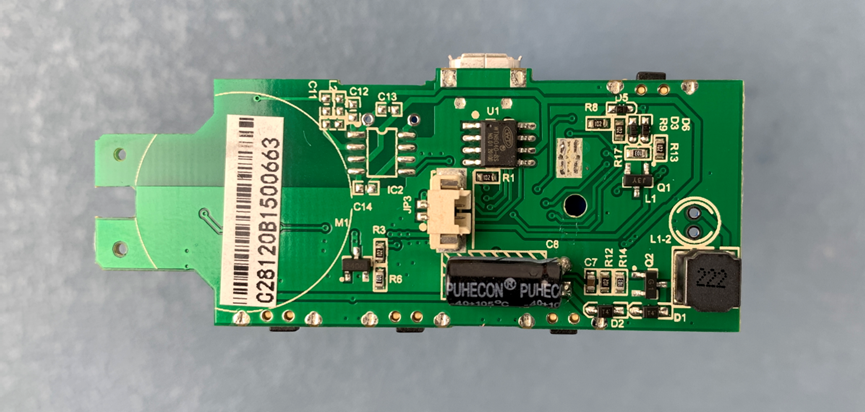

板子背面有一颗WTN6040，这是一颗语音芯片，用来驱动蜂鸣器完成语音播报。语音长度40s，音频采样率最高可达32KHz，16级音量输出，输出方式有PWM和DAC两种，这颗芯片旁边就是蜂鸣器的座子JP3。

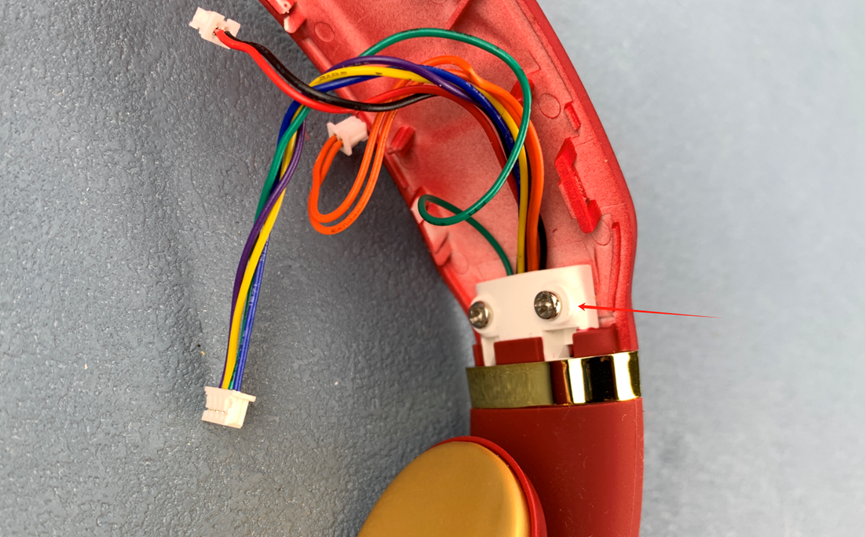

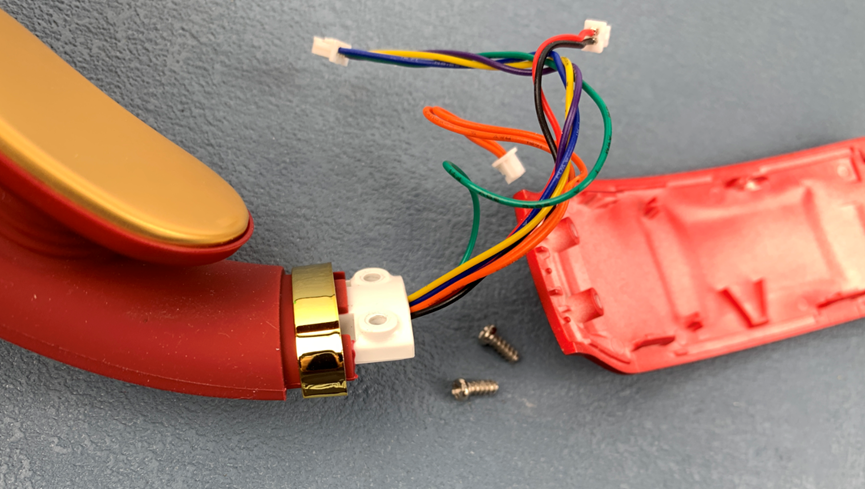

回到外壳拆解，拆掉这两个螺丝，就可以把这两段分离。

分离之后。

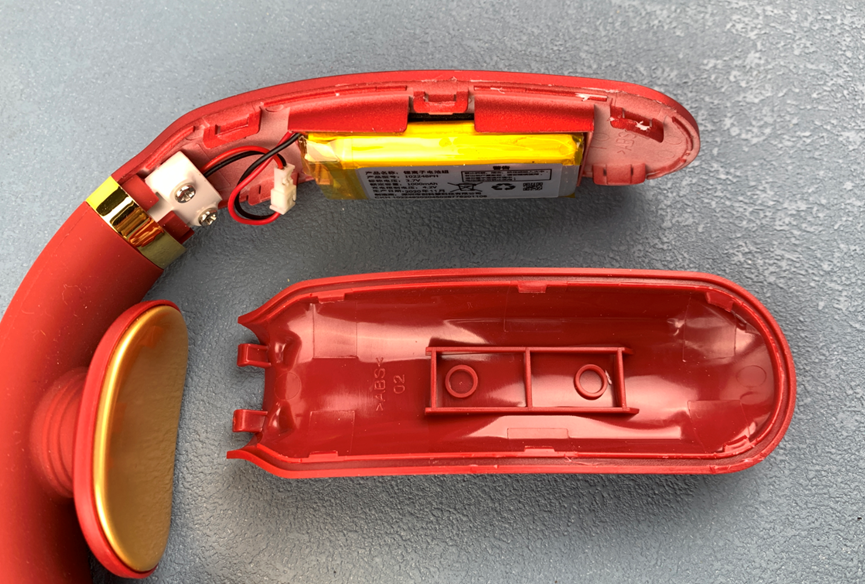

另一边拆开之后是电池。这个也是毫无疑问的。一般情况下这种挂脖式电子产品大多都这样。

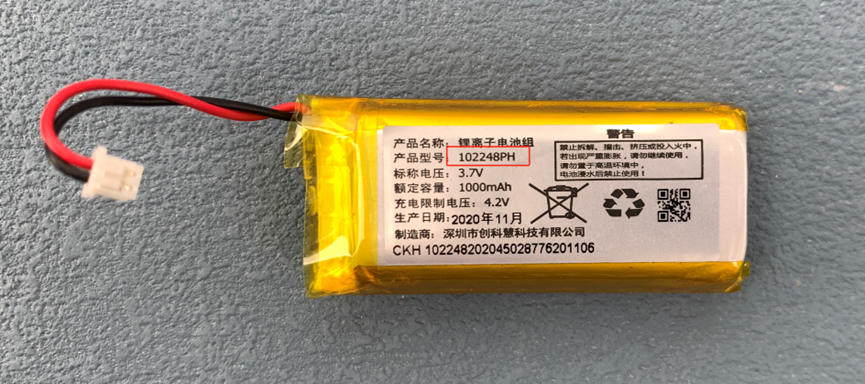

锂电池的容量是1000mAh，生产日期2020年11月。

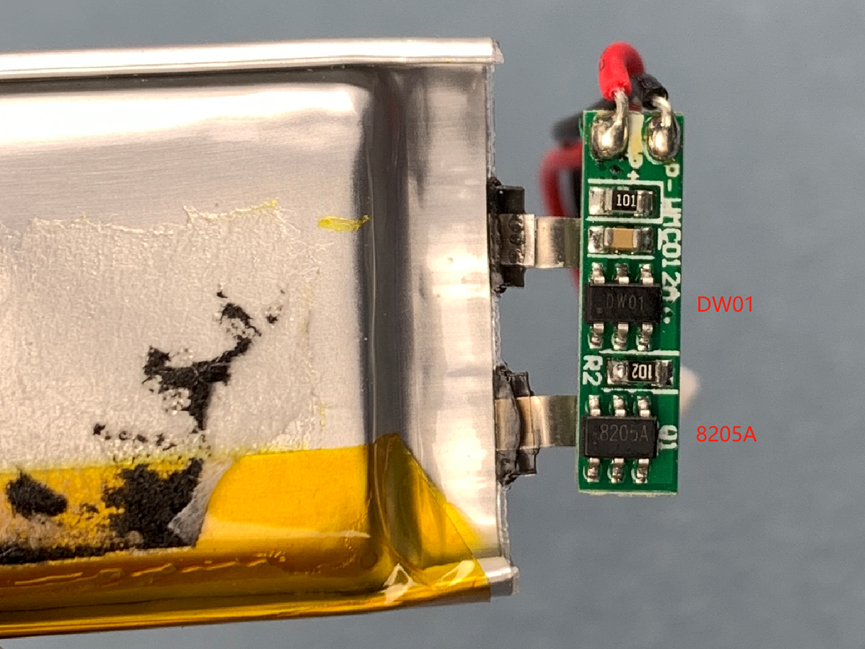

锂电池里面的保护芯片和双MOS是DW01和8205A，这两个的组合真的是屡见不鲜了。

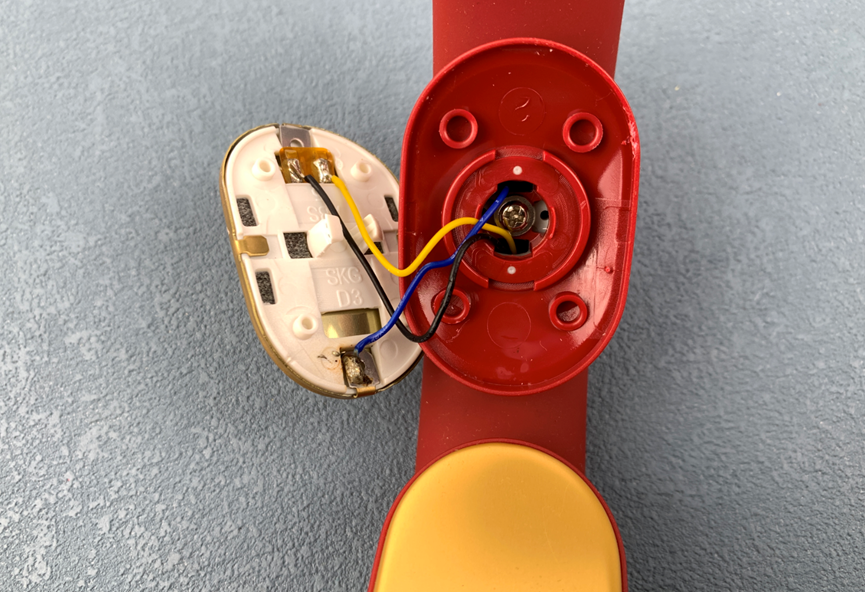

再次回到外壳拆解，这次我们拆掉一个按摩头。下面有三个线，一根接到了外壳上面，就是看着像塑料的那个黄色金属电极片上，另外一根黑的一根黄的接到了一个FPC软排线上。

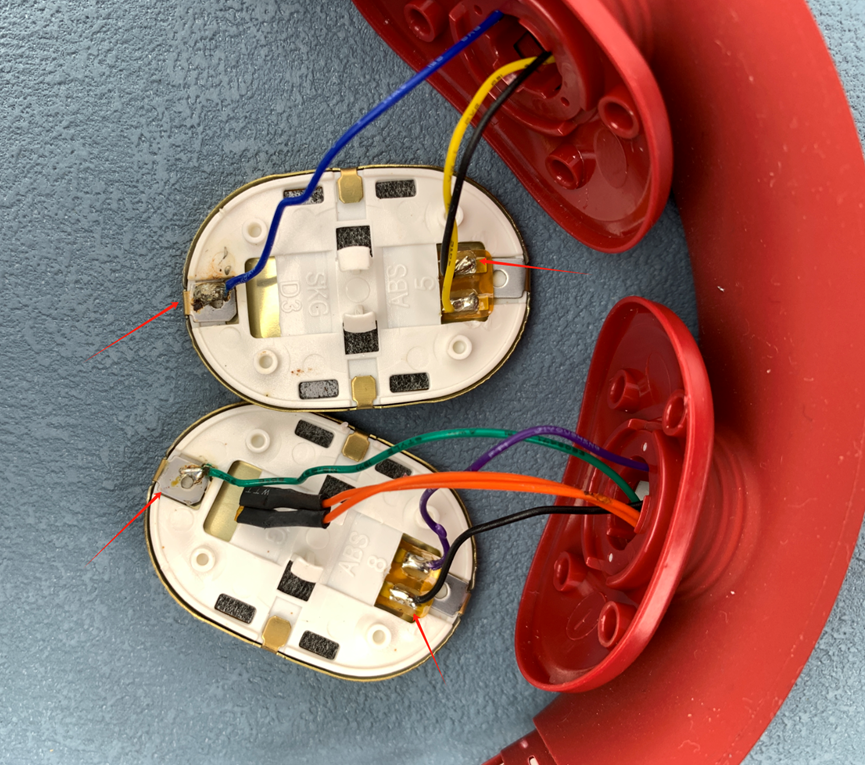

再把另一个按摩头的电极片拆掉，可以看到，绿色的线连接到了电极片上，另外这个电极片多了两个橙色的线。

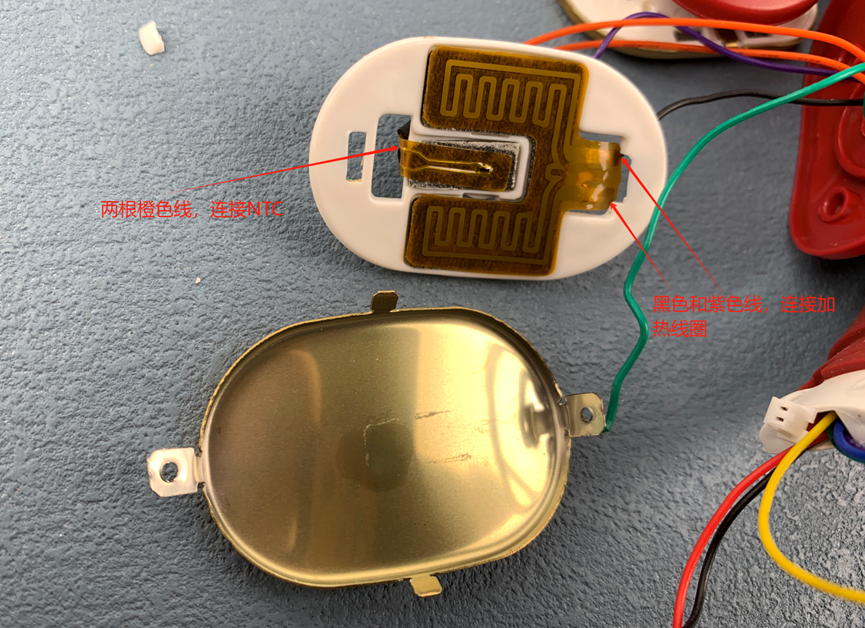

拆掉电极片，可以看到下面有一个FPC上是蛇形走线，这个是用来加热的。那么，两个按摩头的加热丝用黑色的线连接在一起就是串联了。而另外两根黄色的线，连接到了电极片中间的这个NTC热敏电阻上，用来测量温度。

这样的话，连接到金属片电极上这个绿色的线，应该就是用来释放电流的。两个电极片都和皮肤接触之后，就形成了电流回路。怪不得戴上它按摩会有酥麻的感觉。

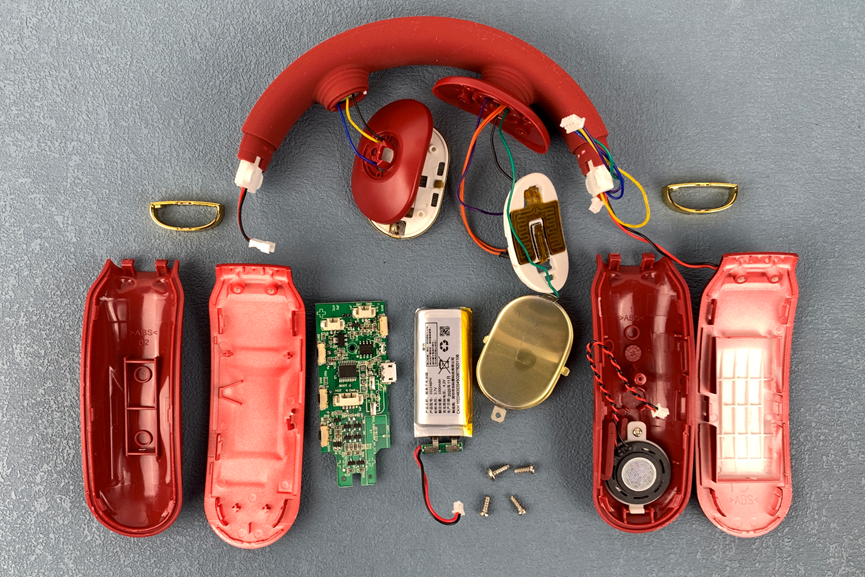

一番拆解，搞懂了颈椎按摩仪的基本原理。两个电极片与人体接触之后形成电流回路；用PFC上的蛇形绕线通电产生热量，加热电极片；MCU通过NTC热敏电阻采集电极片的温度，从而调节加热PWM的占空比，让温度达到设定值；MCU下发指令到语音芯片，语音芯片驱动蜂鸣器进行语音播报。这就是整个颈椎按摩仪的基本原理。不过原理虽然简单，但是不得不说这款按摩仪的颜值确实漂亮。
