小米米家迷你筋膜枪2C拆解

置顶

精

活动

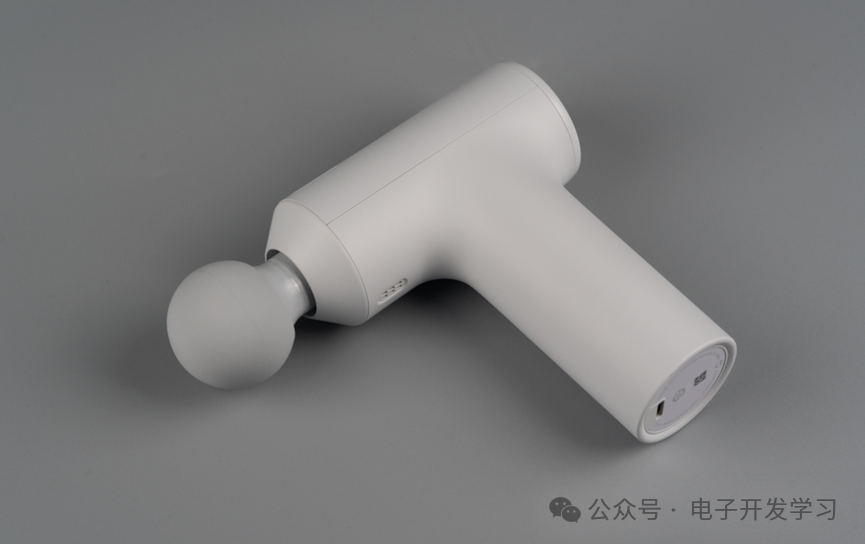

这是米家迷你筋膜枪2C，今天拆解的对象。

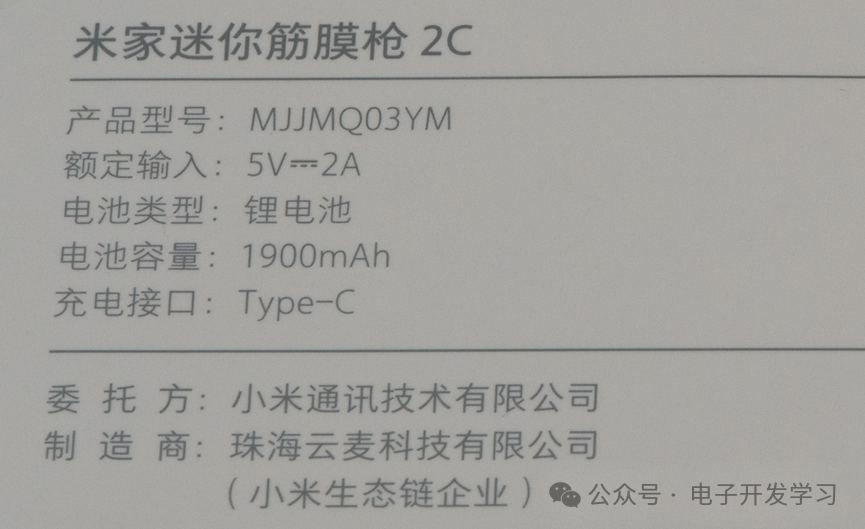

盒子上的参数，型号是MJJMQ03YM。额定输入5V2A，电池容量1900mAh。制造方是珠海云麦科技有限公司。

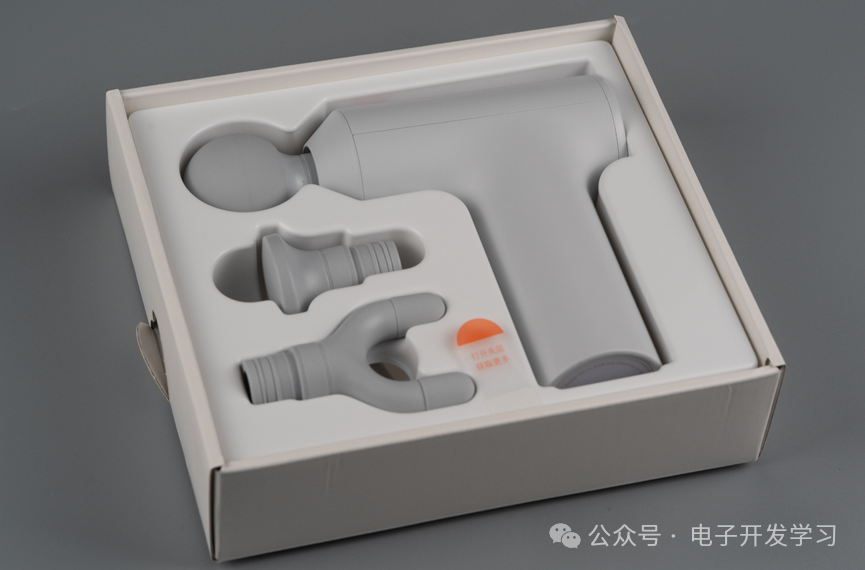

打开盒子可以看到一个筋膜枪主体加三个不同的按摩头。

颜值不错，设计得非常简洁。

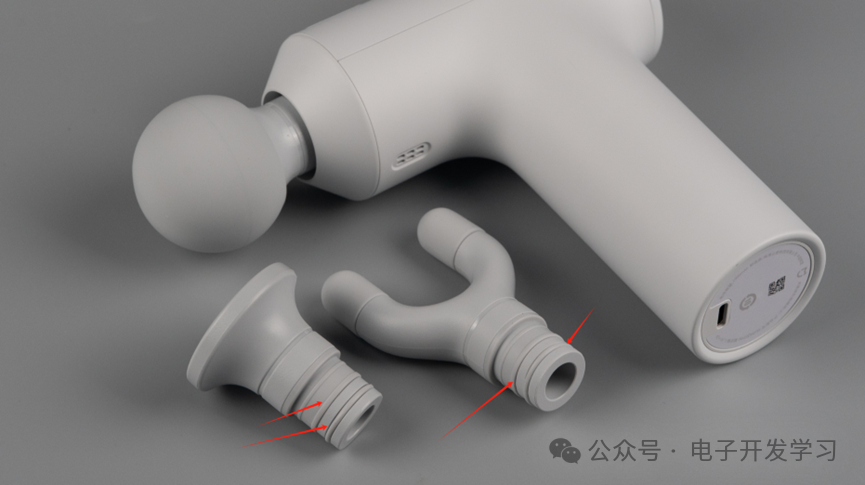

按摩头上开槽之后套了几个类似O型防水圈的橡胶圈用来增加阻尼，这个方式真是成本低、效果好。

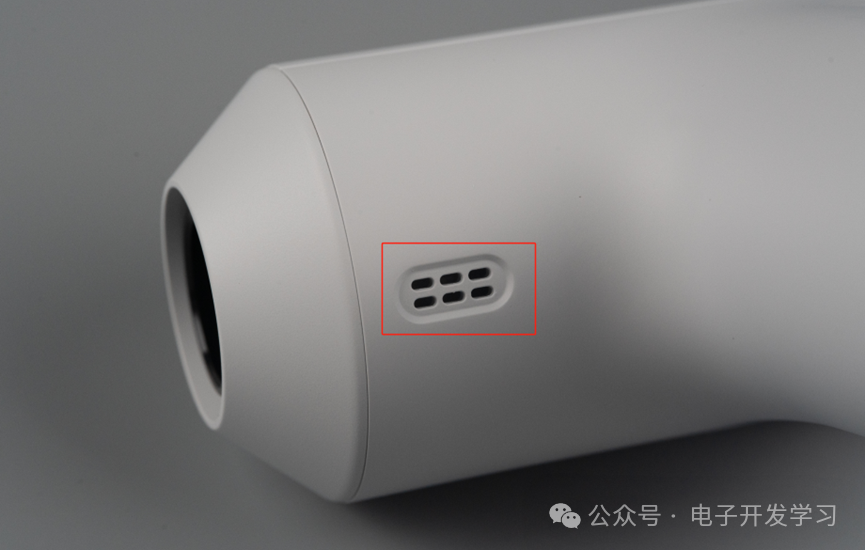

安装按摩头这个位置外壳上有气孔，当按摩头伸缩的时候，内部腔体里的气压需要与外部保持平衡，所以要有这个气孔。

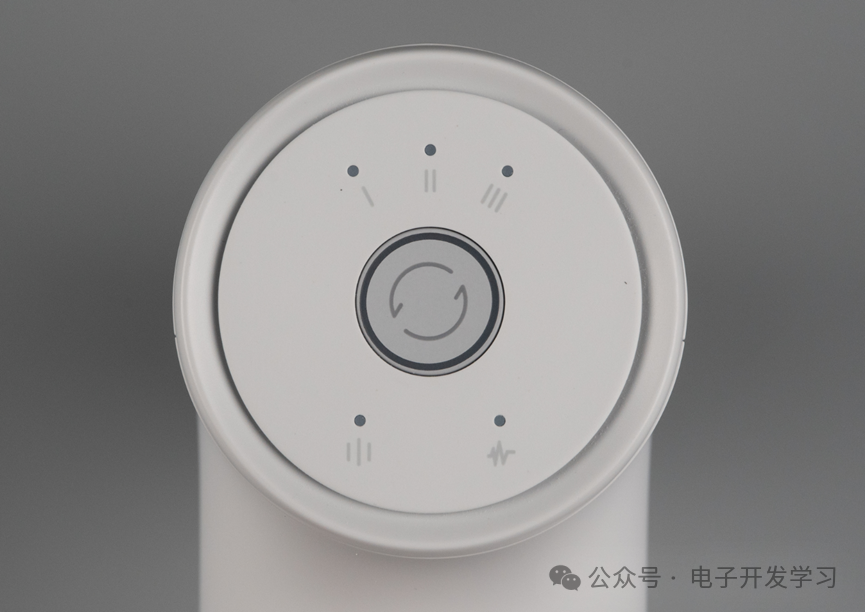

尾部的开关机、强度调节、模式调节共用同一个按键。两种模式和三个强度都有对应的指示灯。按键的操作逻辑是长按开关机，短按调节强度，双击切换模式，非常简洁，用户学习起来也很简单。

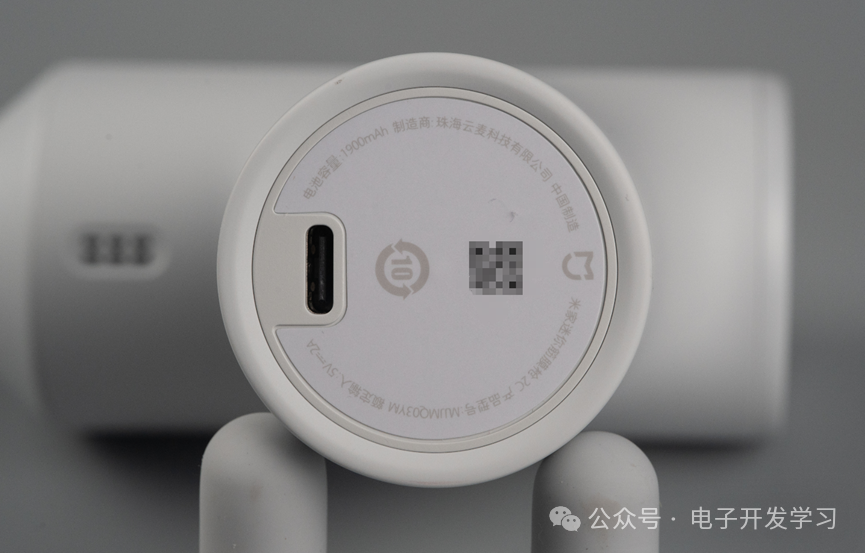

充电口放在手柄底端。

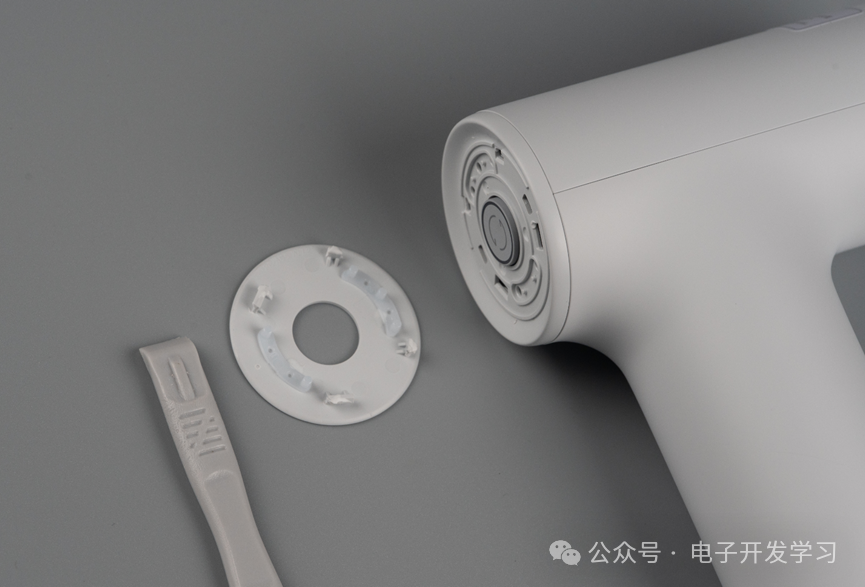

按照以前拆解米家筋膜枪3的经验，我觉得应该从尾部的用户交互界面来拆解。所以撬下了用户交互界面的盖板，

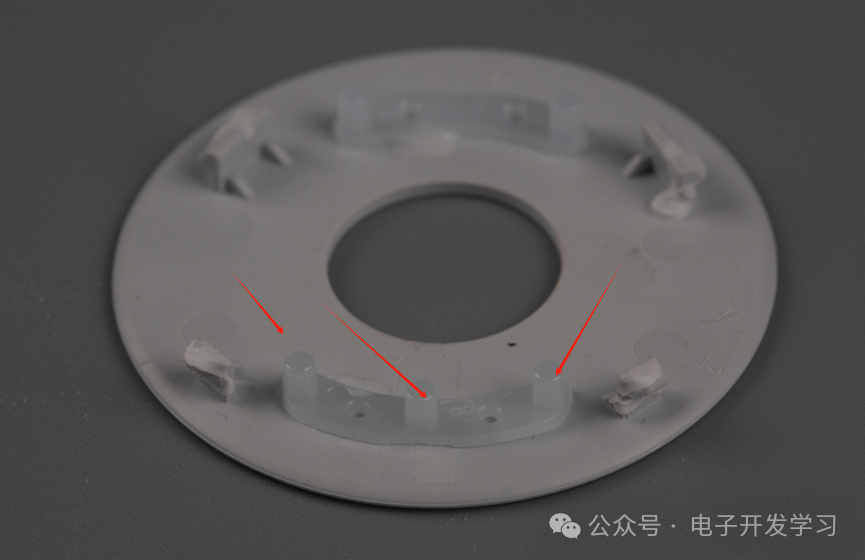

端盖上安装了白色半透明导光柱。

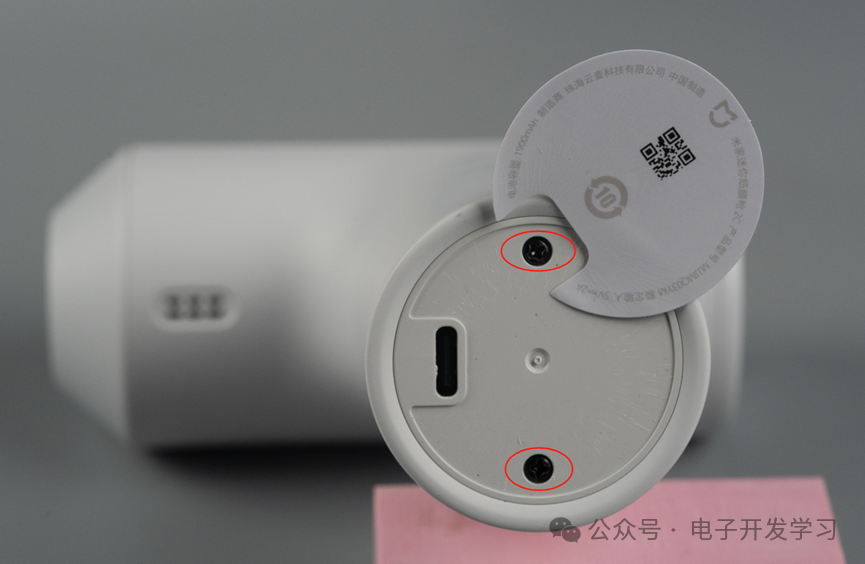

再往下拆解发现无从下手。于是观察一番，发现手柄尾部有贴纸，按照多年的拆解经验来看，贴纸的下面必然会有螺丝。拿掉贴纸果然有两颗螺丝。

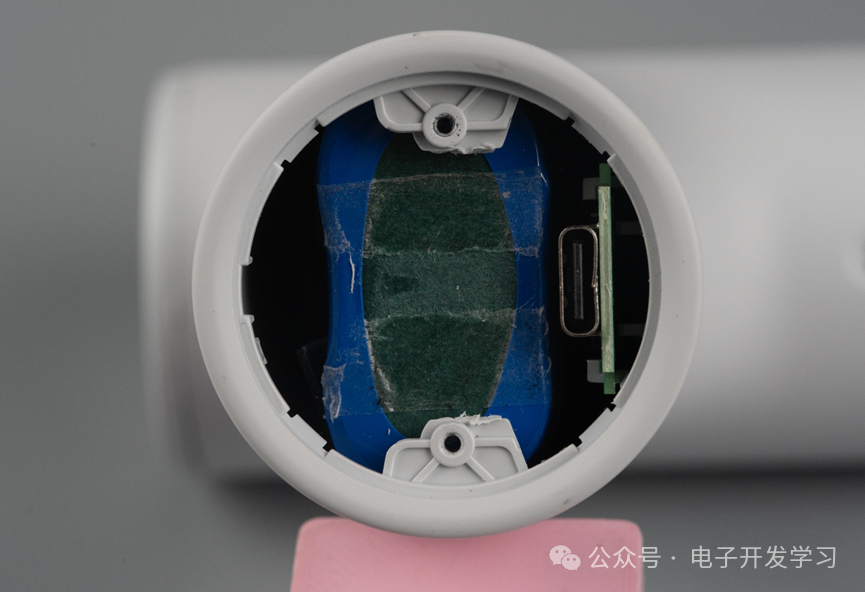

拆下螺丝拿掉手柄尾盖之后，发现电池刚好被安装螺丝的两个耳朵堵住，而且内部结构设计导致电池无法转动，因此这个电池肯定不是从手柄尾端抽出。

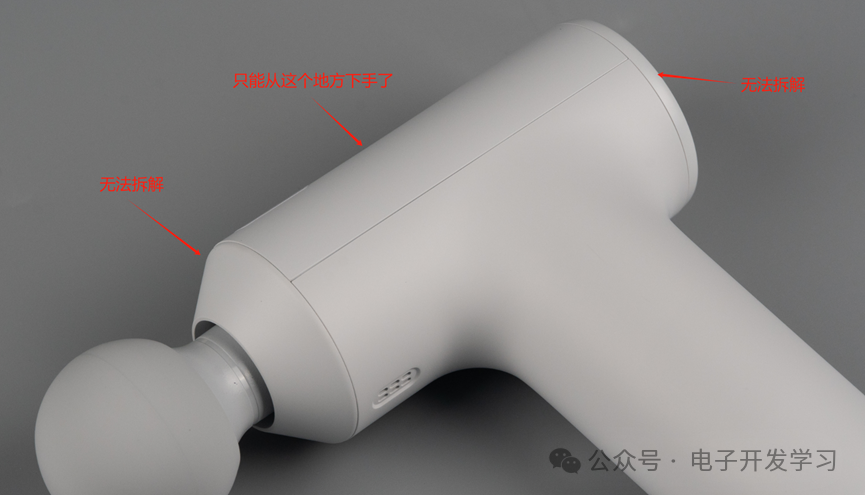

仔细观察尝试一番，只能从顶部这个半圆壳下手了。

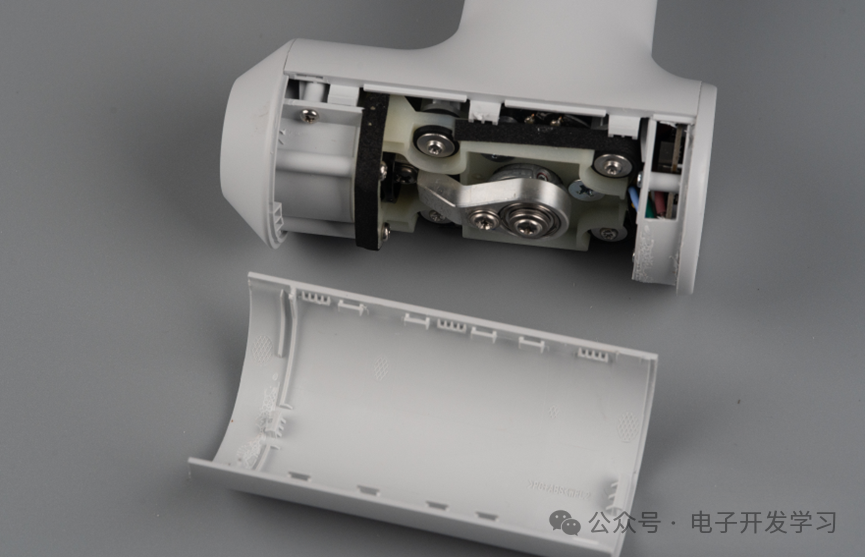

试着撬了一下，果然成功开瓢了，这时候想起了一句歌词：掀起了你的头盖骨。。。

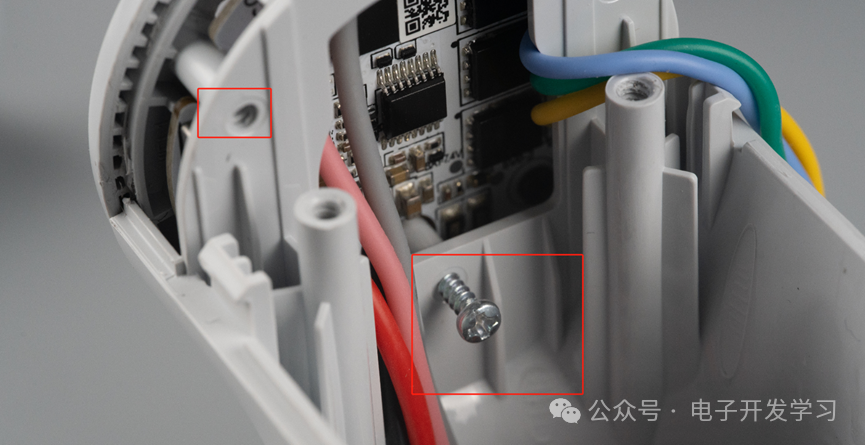

这时候就能看出来为啥尾盖不能拆解了，因为它通过螺丝整个固定在主壳体上了。

同理，前端的按摩头安装口也是通过多个螺丝固定在主壳体上，无法拆卸。

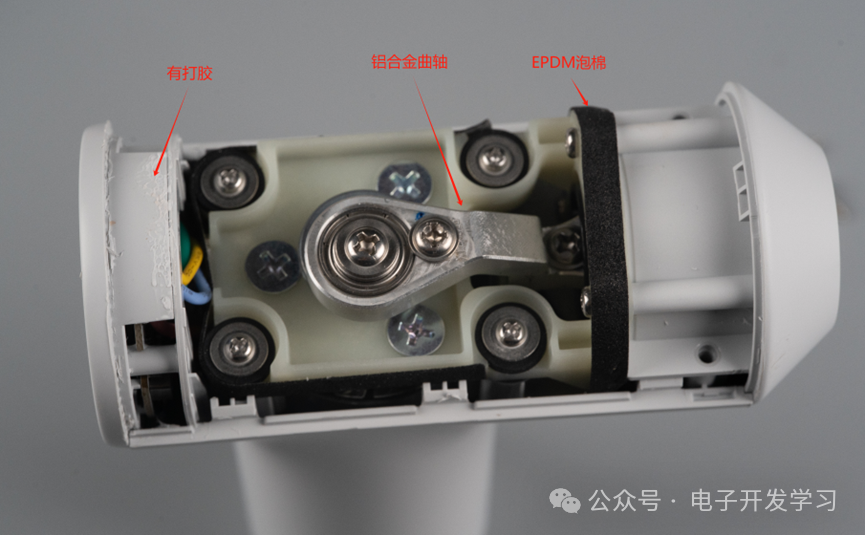

刚才拆解的顶盖除了卡扣固定还有打胶，曲轴是铝合金材质的，前面还加了EPDM泡棉。看起来，这个2C在结构上的用料和3是差不多的，确实只是尺寸缩小了一些。

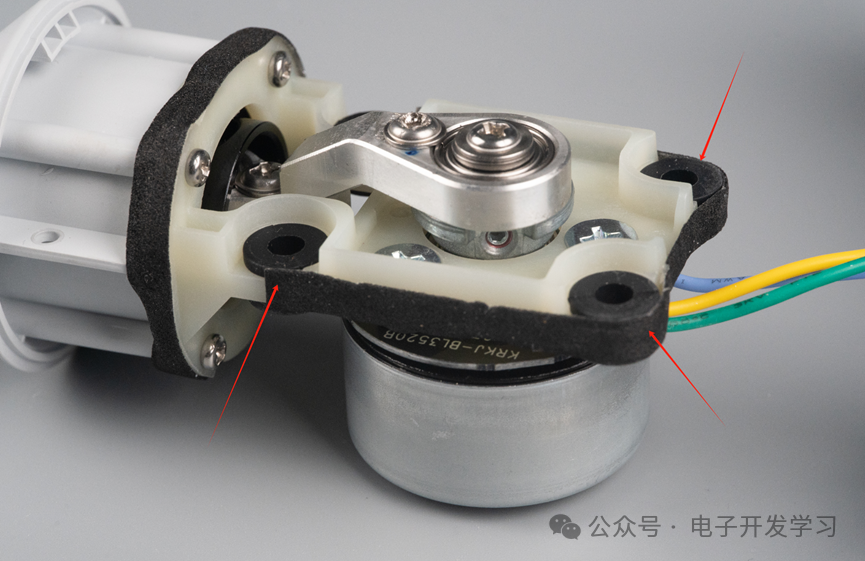

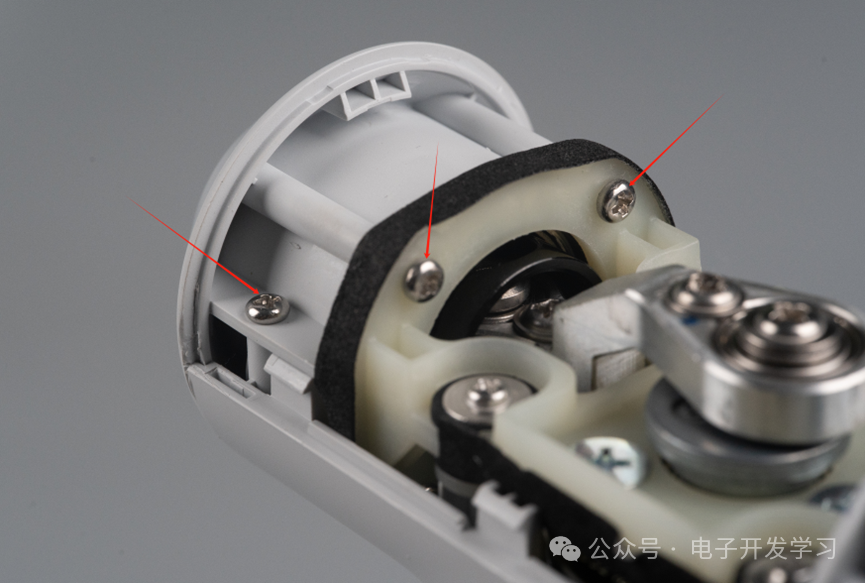

整个运动结构和主壳体固定的时候，螺丝处有加减震胶垫。

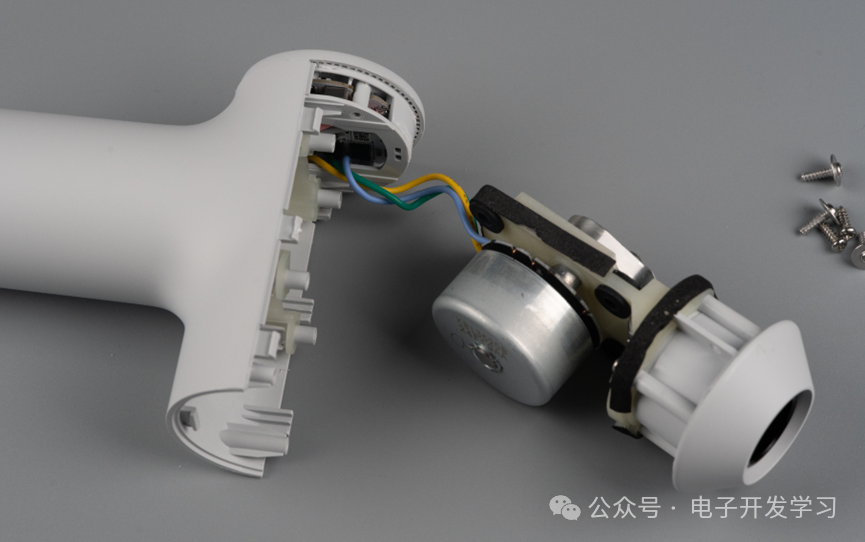

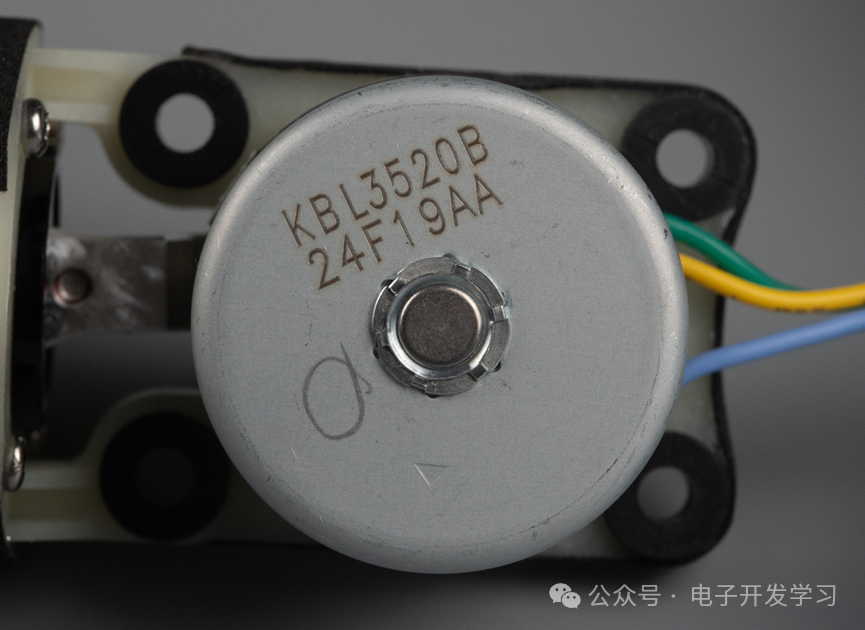

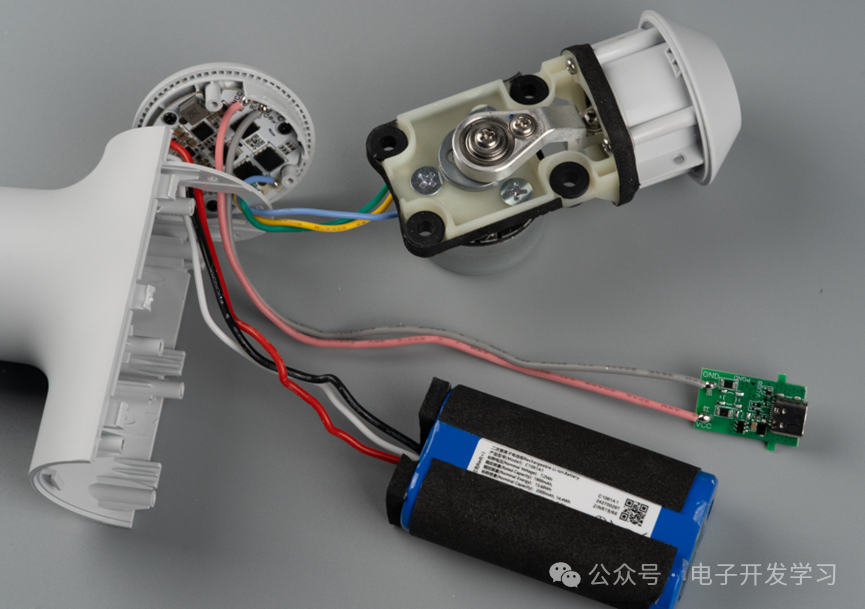

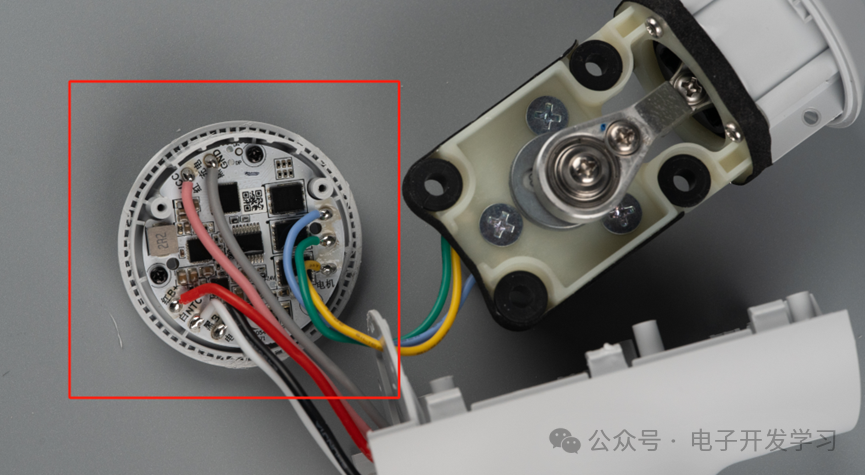

把震动部分整体拆下来，红黄蓝三根线是从尾部的电路板连接到电机，看起来这个电机的驱动没有集成在电机上。无刷电机型号是KBL3520B，直径35mm，厚度20mm。

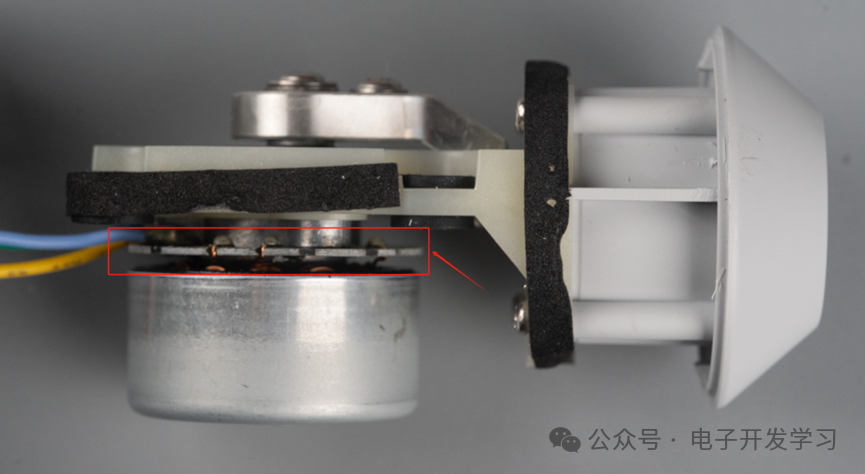

这个位置有个电路板，但是这个电路板上没有任何芯片和元器件，只是把UVW三个输入线连接到了绕组上。

主控板使用三个螺丝固定在主壳体上。

尾部塑料盖是通过螺丝固定在电路板上的，进一步说明了从尾部拆解是错误的操作。

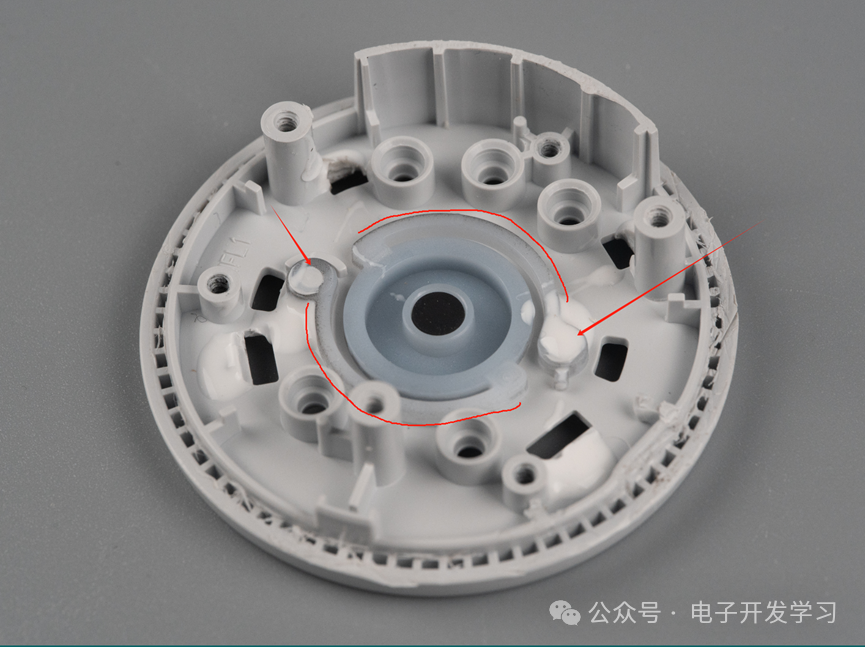

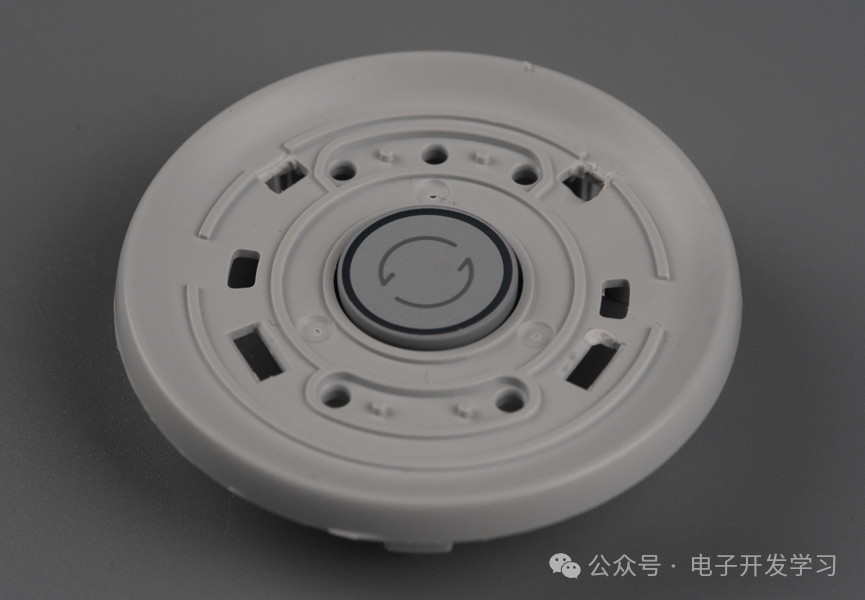

唯一的按键和端盖固定在一起。

按键材质是半透明的，外侧有缓冲悬臂，悬臂最外端固定在端盖上，固定处有打胶。

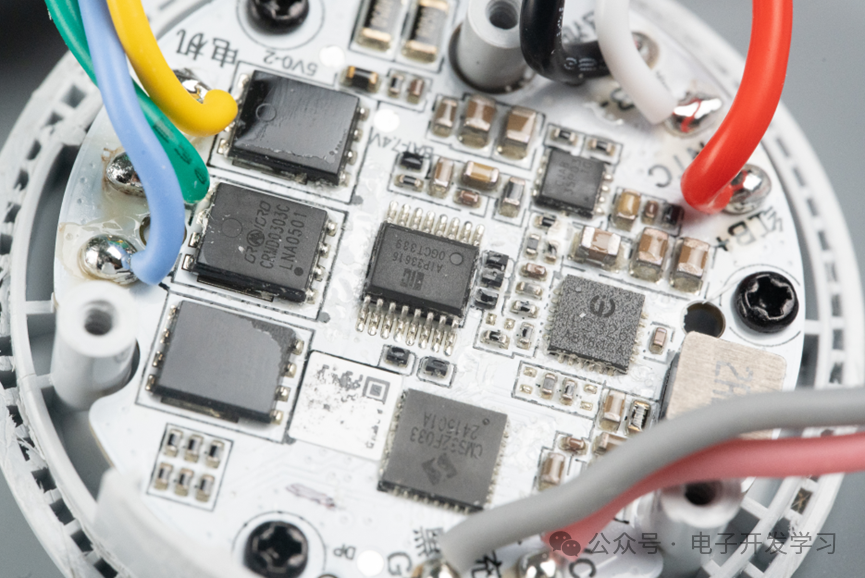

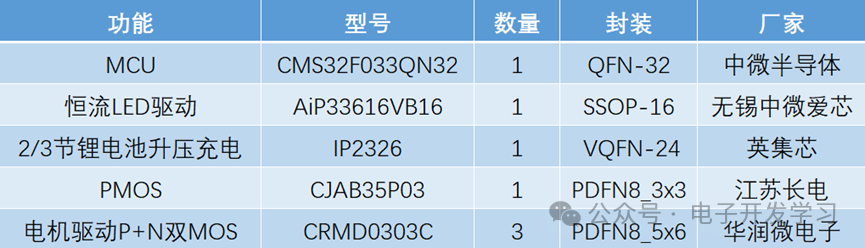

为了拍清楚板子上的芯片，特意找了一个反光的角度。以下是这个板子上的关键器件清单。

主控芯片是来自中微半导体的ARM Cortex-M0+内核的CMS32F033。这个芯片实现了筋膜枪的控制逻辑、电机驱动等等。电机驱动采用的是三颗P+N的MOS构成的H桥实现，采用P+N的H桥好处是上管不需要自举驱动电路。这个筋膜枪的电池是两颗18650锂电串联，所以电压是7.4V，这里采用了英集芯的IP2326来完成两节串联锂电池的升压充电。这里有用到一颗江苏长电的PMOS来实现电机母线电源开关，型号是CJAB35P03。前面这些其实都很容易理解，常规操作。但是我一开始没理解的是，这个板子上为啥有一个SSOP-16脚的恒流LED驱动芯片。

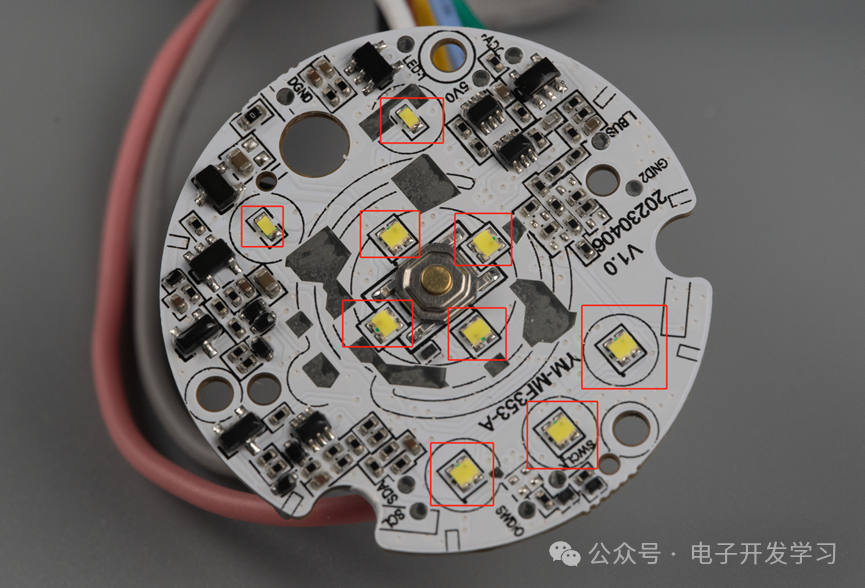

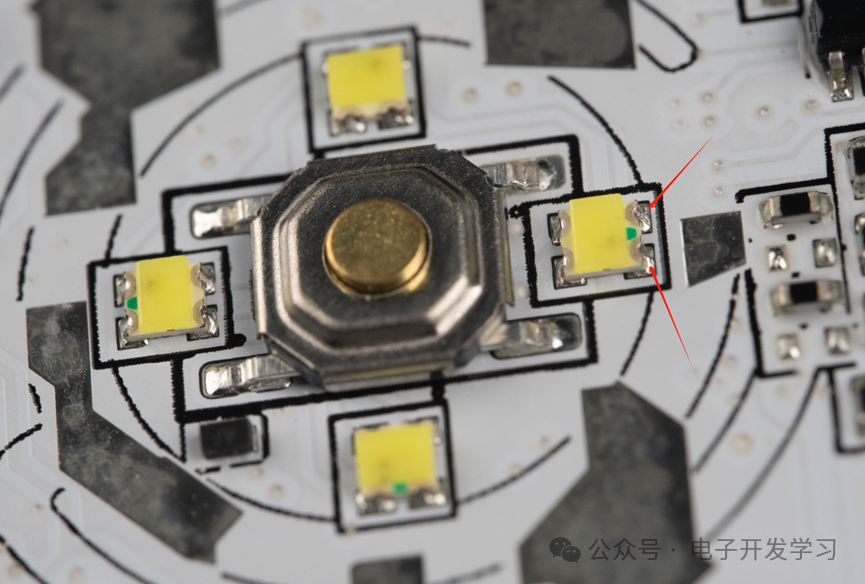

看到板子背面我瞬间懂了，背面有7个双色LED和两个单色LED，也就是总共有16个led需要控制。

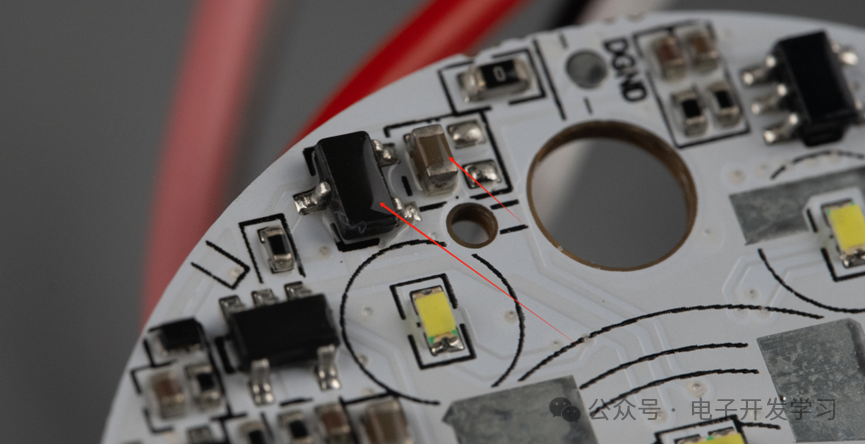

而且实际测试在充电的时候，LED还有呼吸灯的效果。这么多的灯用MCU来控制显然是不经济的，所以这里加了一个恒流LED驱动芯片AiP33616。

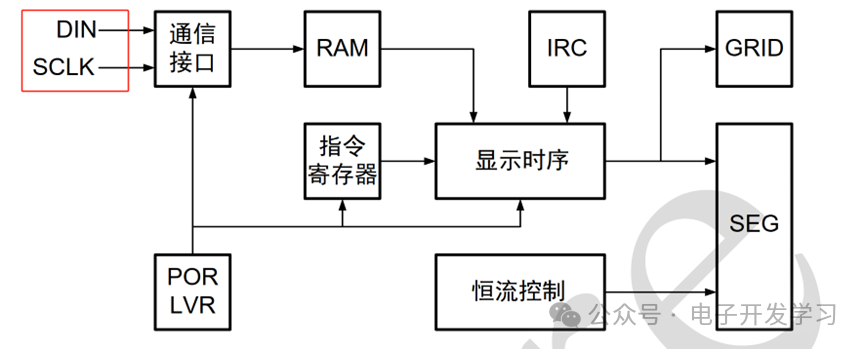

这个器件通过两线数据接口和MCU通信，接受MCU的指令之后完成恒流LED驱动。

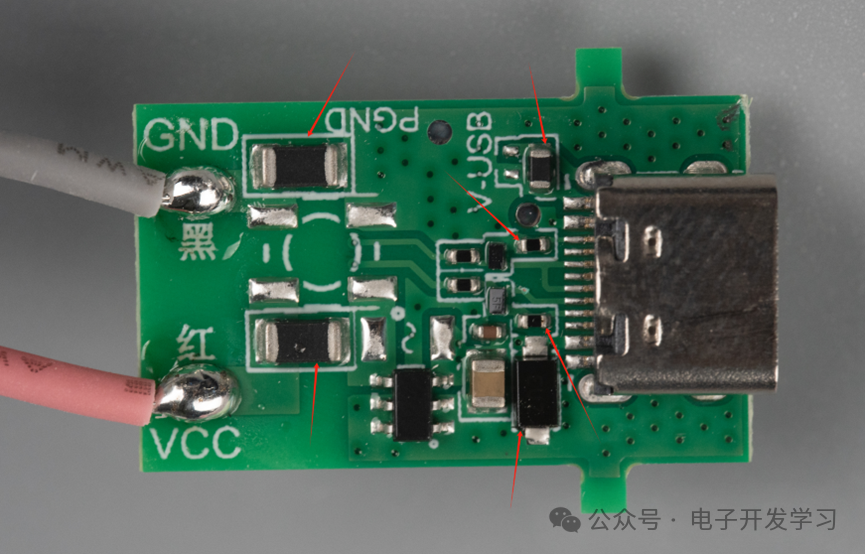

这是手柄底部的Type-C充电板，CC1和CC2上都有5.1K下拉电阻，看来不管插到多大功率的充电器上都只能诱骗到5V电压进行充电。电源和地线上串了磁珠，Type-C连接的壳和地之间也串联有磁珠。USB信号引出之后，有对地的TVS二极管，之后信号通过串联电阻之后打孔到板子背面。

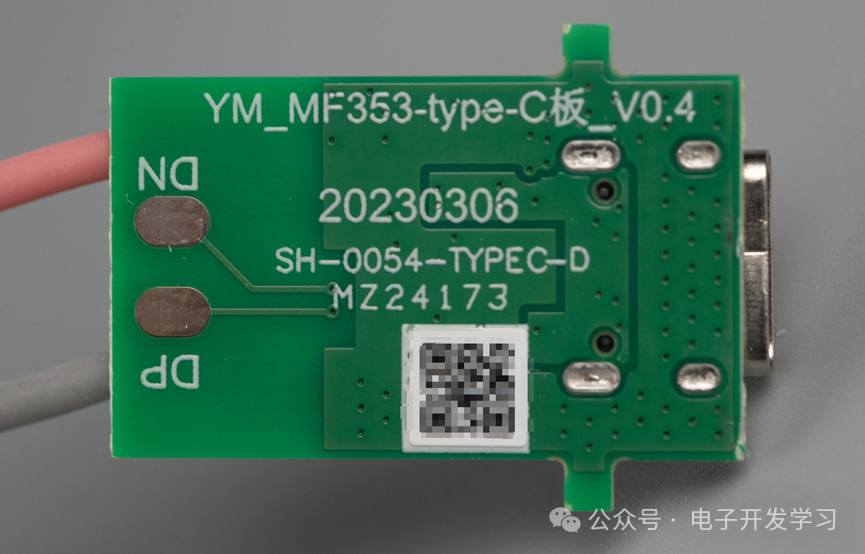

从板子背面看，USB信号引出到两个焊盘，并没有连接到主控板。

两块电路板在所有有器件的地方都涂了三防漆。

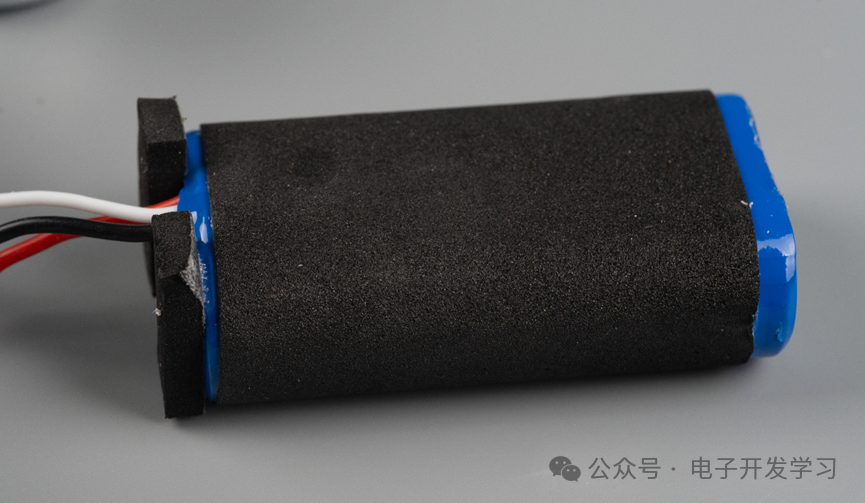

电池组外围也包了黑色EPDM泡棉。

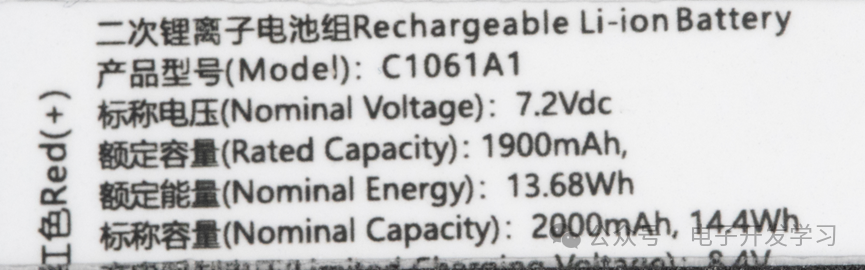

电池上的参数，产品型号C1061A1,标称电压7.2V，额定容量1900mAh。

米家迷你筋膜枪2C的全家福。
