邻居送了一台小米体脂秤，今天闲来无事拆解看看。

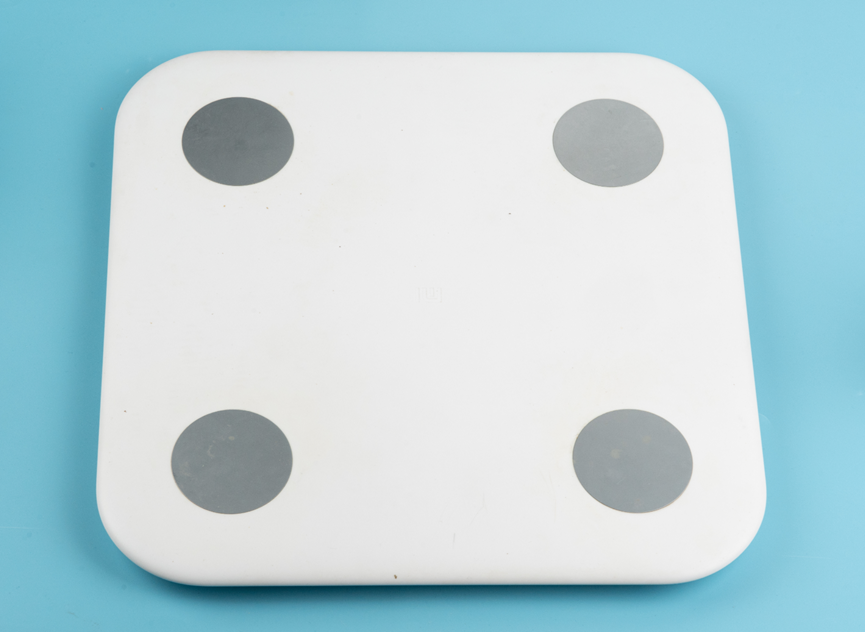

正面是四个电极片，用来测体脂的。如果是体重秤，是没有这四个电极片的。

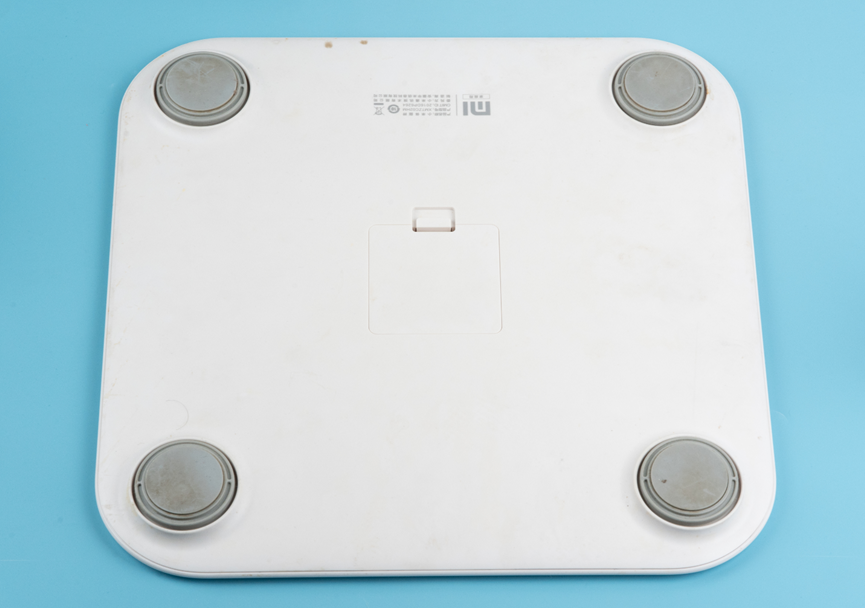

底部的四个承重支腿。

底部有详细的产品信息，型号XMTZC02HM，委托方小米，制造商安徽华米。

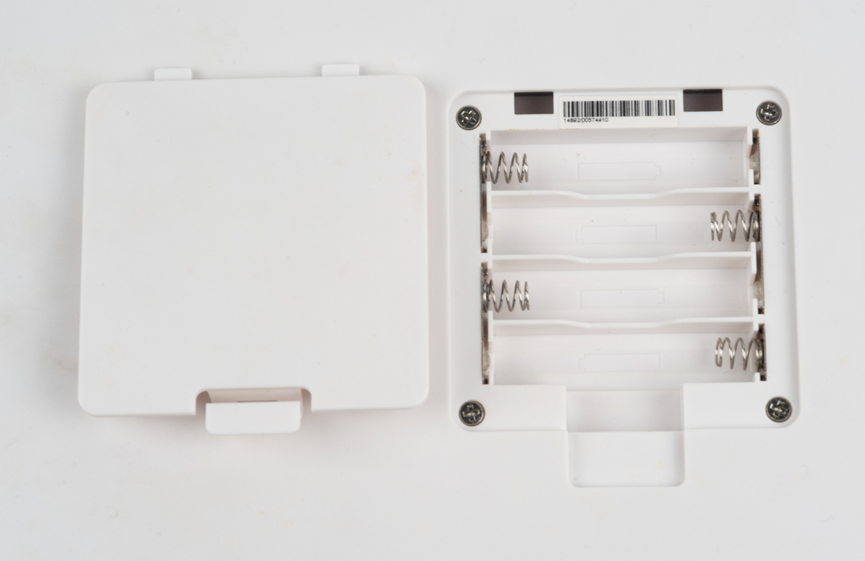

这个体脂秤供电是4节7号电池。在电池舱盖下面有四个螺丝。

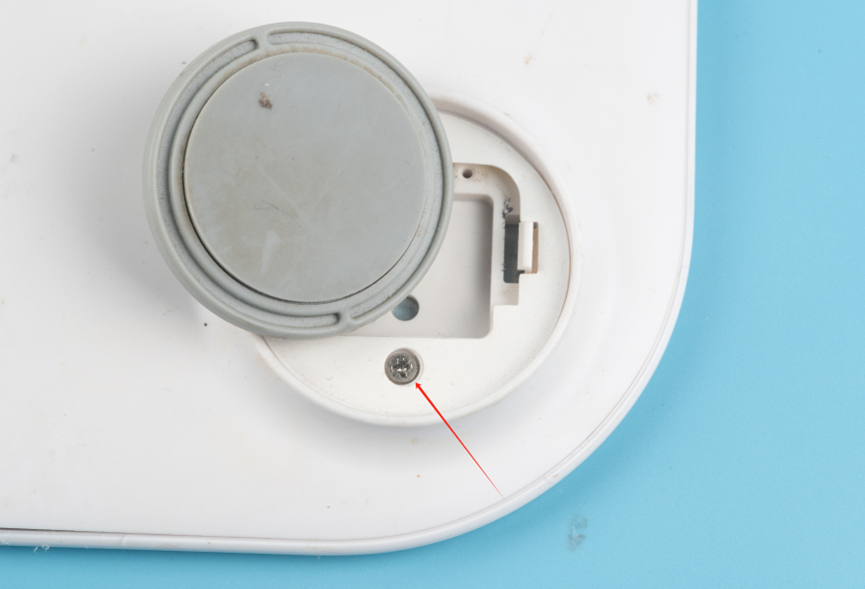

四个支腿撬起来之后也各有一个螺丝。

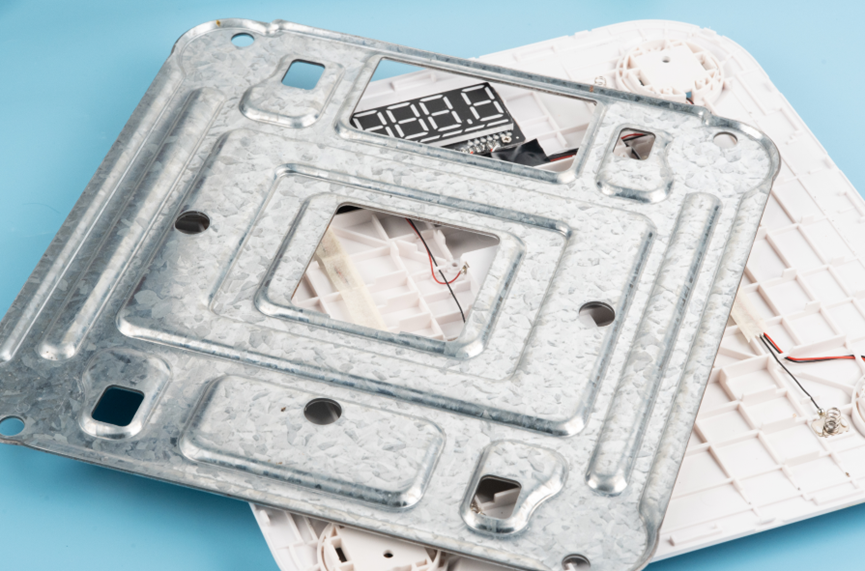

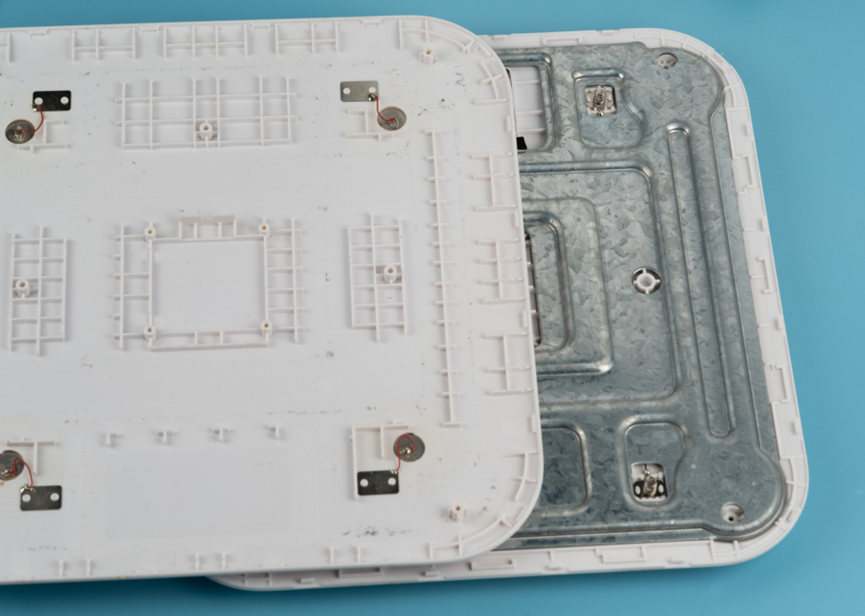

底壳和上面的部件之间，除了螺丝还有周围的一圈卡扣进行连接。去掉上面的壳，里面有一个非常厚的雪花冲压铁板。测量了一下厚度是2mm，这个冲压铁板占了整个体脂秤重量的80%。

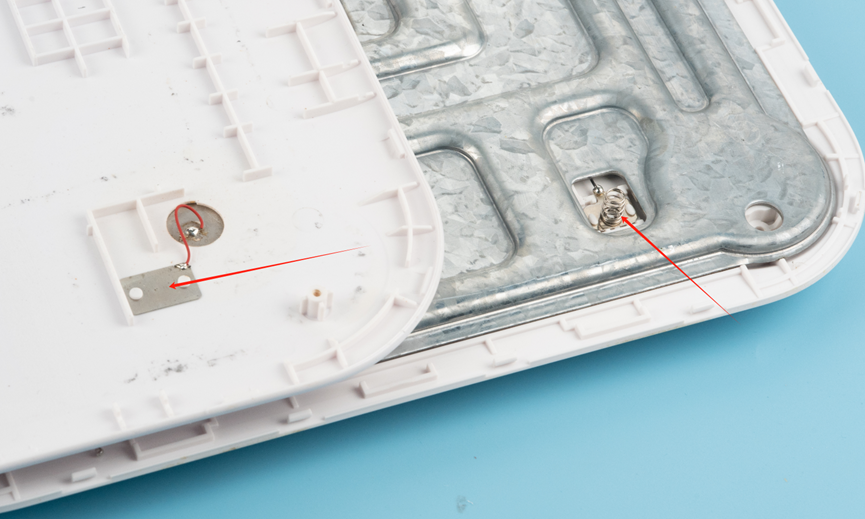

四个电极片通过弹簧和下面的走线连接。

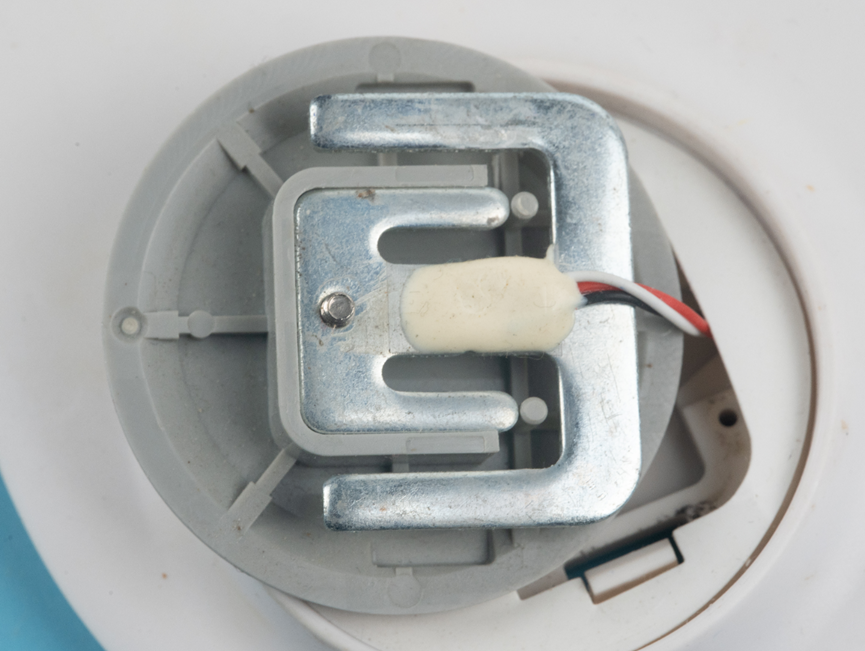

支腿上这个金属件，上面的白色硅胶下面是电子秤的关键传感器——应变片。

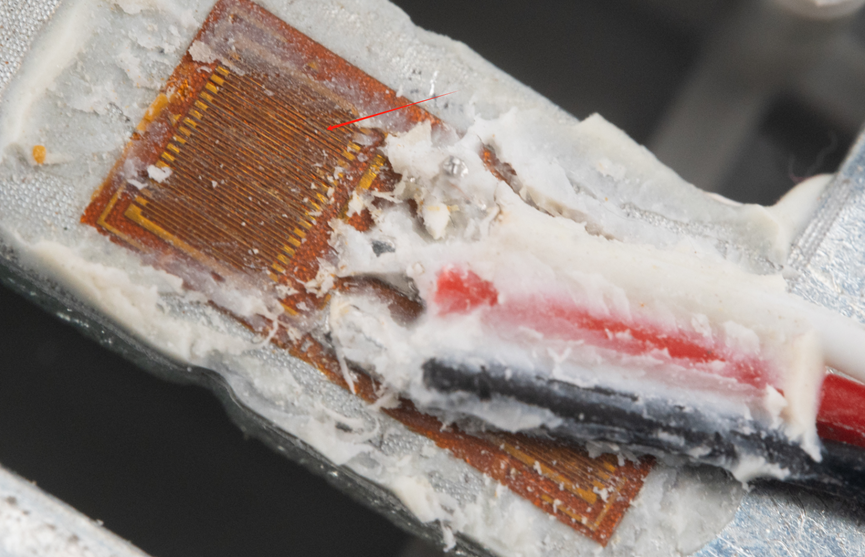

抠掉白色硅胶之后，下面是很细密的走线。当人站在电子秤上的时候，这个金属件受压力变形，就会导致贴在金属件表面的这个应变片被拉伸，从而导致电阻增加。在通过类似惠斯通电桥之类的电路进行测量、后端信号调理、放大，再由单片机的ADC进行采集，通过查表法或者类似的转换，就可以得到人的体重。

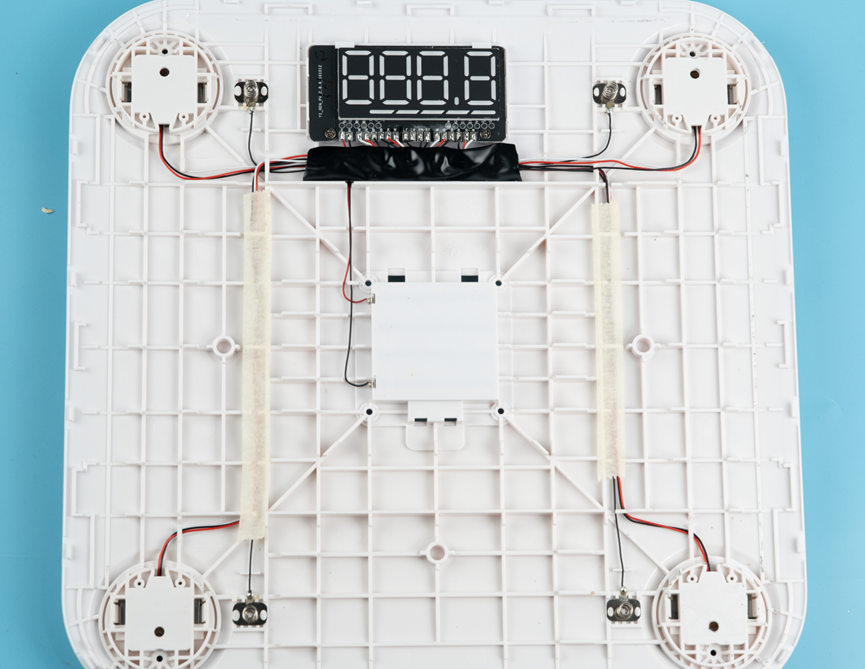

四个应变片的信号、四个电极片的信号都被引到了这个数码管下面的板子上。

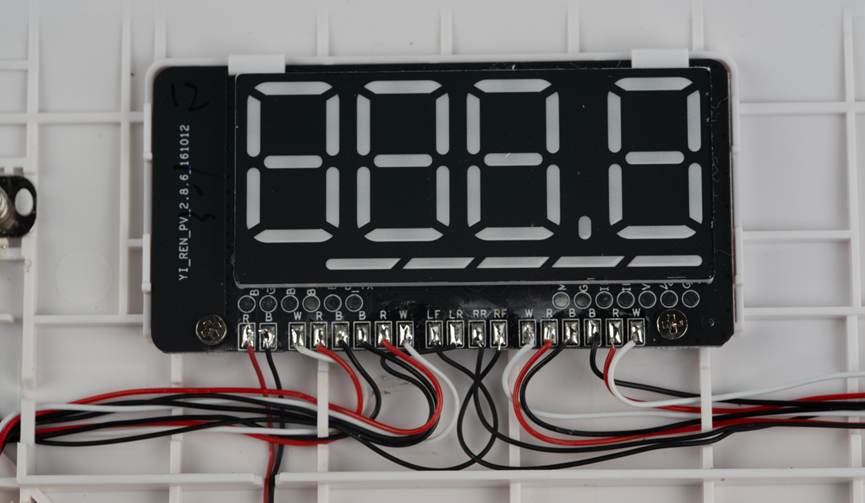

从这个角度来看，大抵是个数码管。看板子左边的丝印，这板子应该是16年设计的。

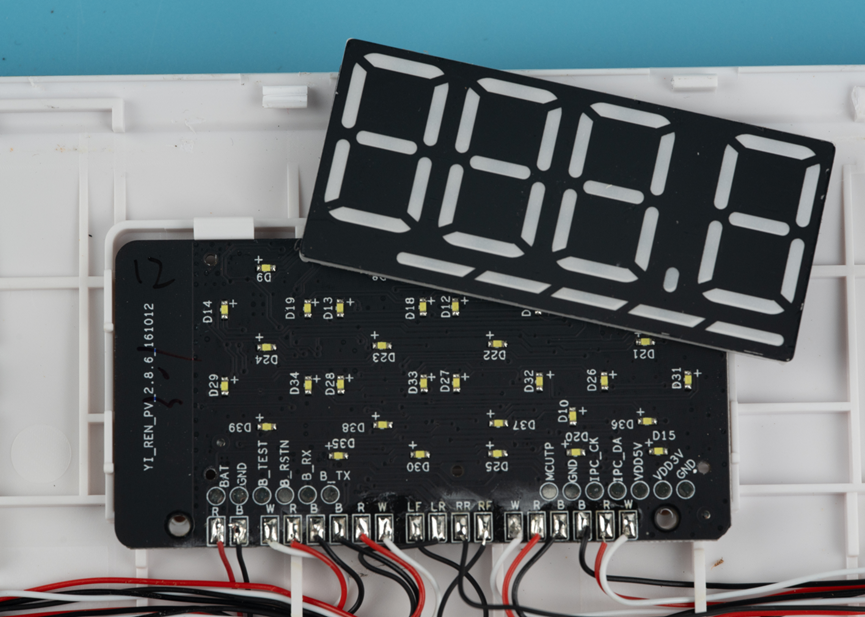

但是用手抠下来之后，就会发现实际上是多个发光二极管加一个透光结构组成的数码管。有很多电子产品，都是用这种方式实现的仪表盘。比如很多电瓶车的仪表盘，其实设计和配色搞好了，这种形式的显示也是非常漂亮。但是这种逐渐再被LCD代替，毕竟电瓶车上也开始做智能导航之类的东西了。

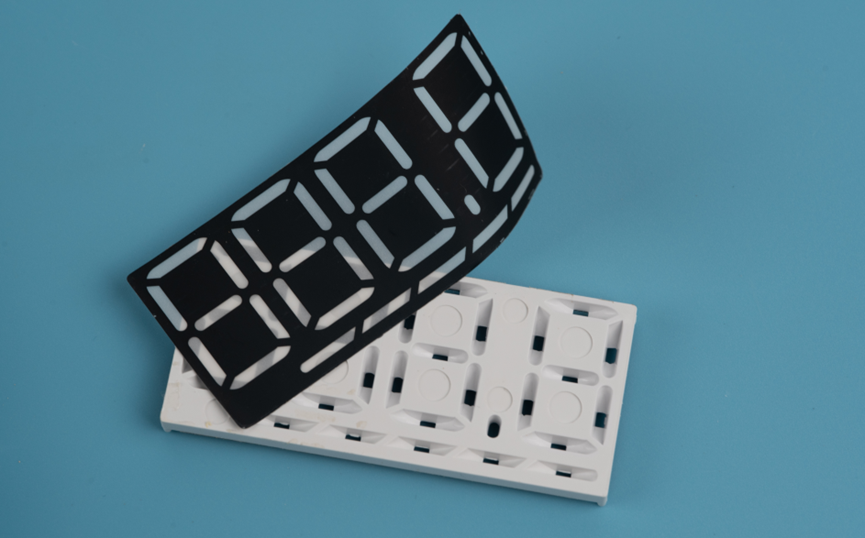

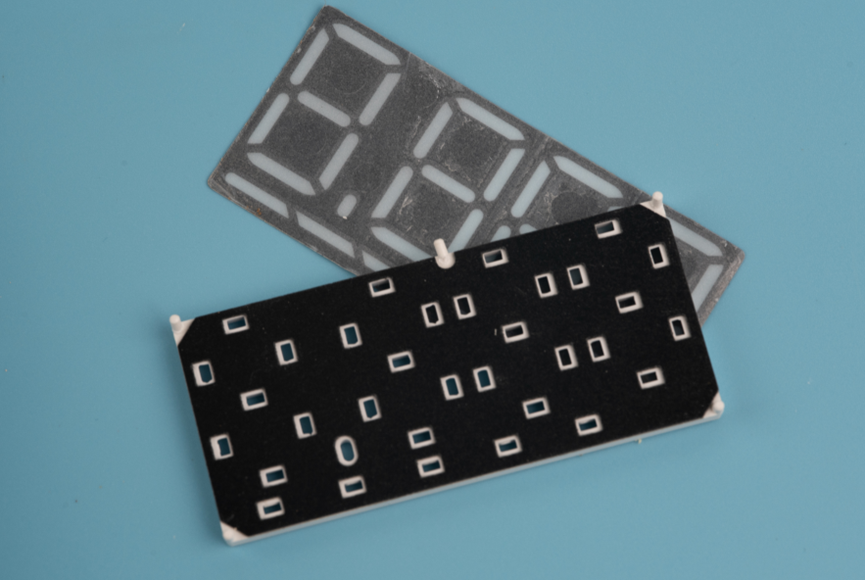

撕掉上面的UI膜，可以看到下面这个白色的透光框架。这个可以借鉴一下，在做一些低成本的产品的时候，这是一种很好的显示方案。

白色透光框架的底部，也就是和电路板接触的地方也贴了一层黑色的膜，应该是用来放置串光的，细节做的很不错。

接下来是电路板背面。雅黑色的油墨，焊盘喷锡，未做沉金处理。板子是17年第29周生产的，到现在已经7个年头了，差不多也该退役了。

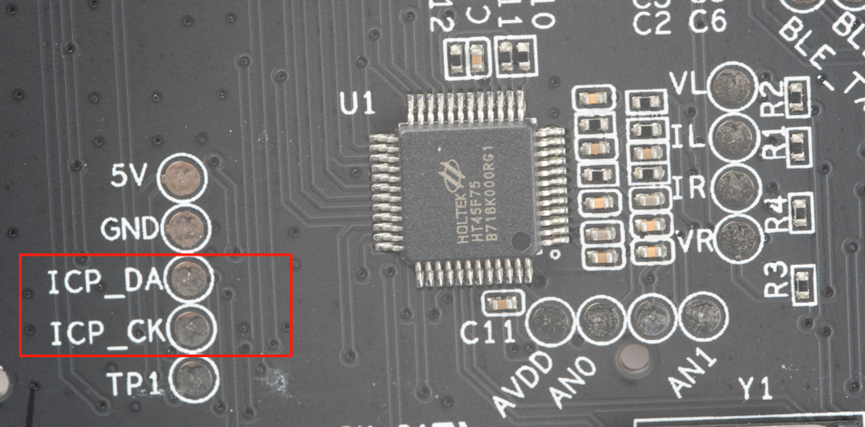

主控芯片是HT45F75，这颗MCU是合泰专为体脂秤方案设计的一款8bit MCU，内置20bit Delta-Sigma型ADC，要知道我们常见的STM32的ADC是12bit的。左边的5个焊盘是用来给HT45F75调试下载代码的，主要是研发环节用，批量的时候，一般是把固件先烧录在芯片里，然后再SMT的。在很多小米的消费电子产品上都可以看到合泰的芯片。

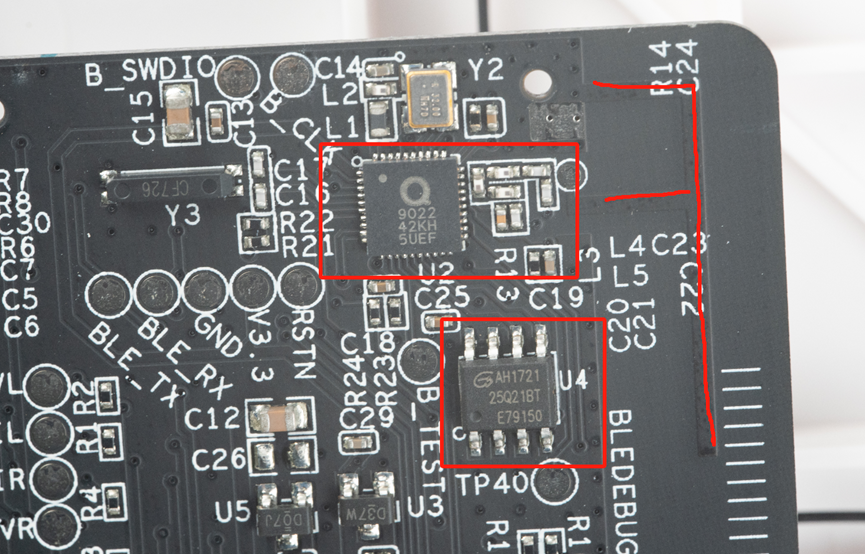

板子上还有一个来自NXP的QN9022，这是一颗低功耗蓝牙芯片。右边有一个倒F天线看的就很明白。不过QN9022这玩意现在已经停产了。下面还有一个SOP-8封装的Flash，是GD的GD25Q21B。

整个体脂秤就是这么简单，因为体重和体脂相关的东西都被HT45F75实现了，所以电路板也很简单，结构也很简单，没有什么多余的东西。
