拆解了个机顶盒语音多功能遥控器

置顶

精

活动

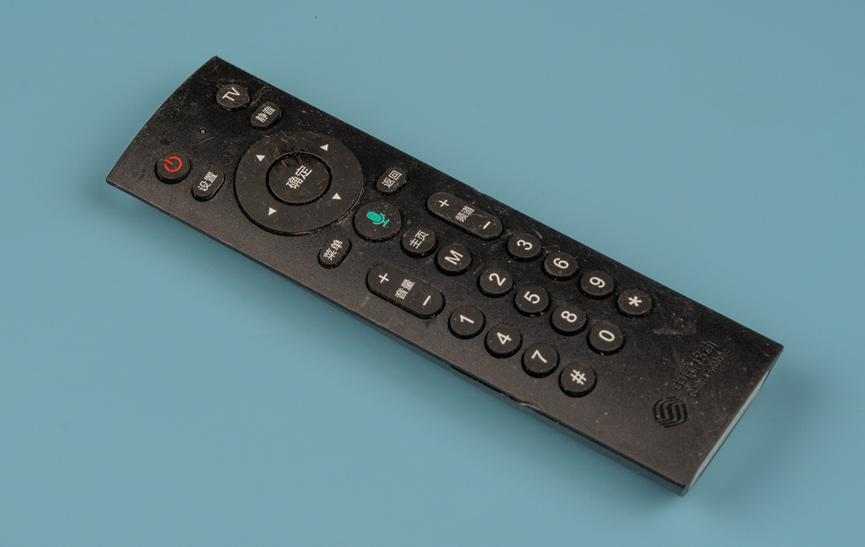

今天在散步的时候，捡到一个遥控器。看样子是个机顶盒遥控器，下面有中国移动的标志。

拿回来擦吧擦吧。

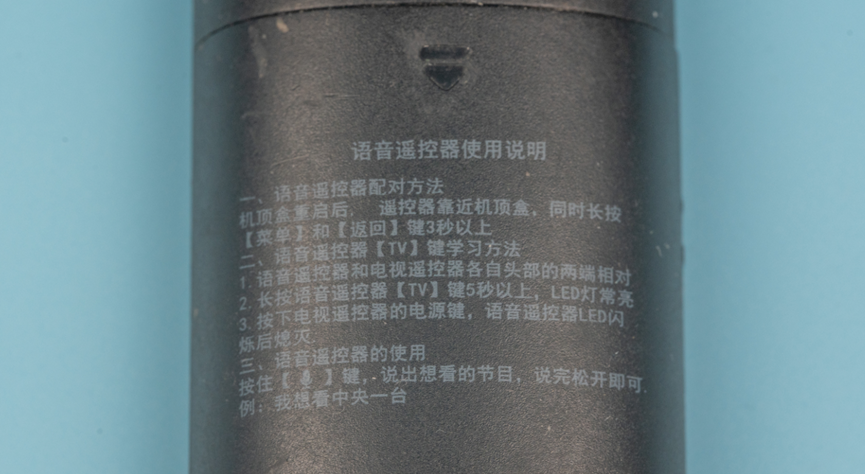

电池仓盖上有使用说明，原来这还是一个语音遥控器。

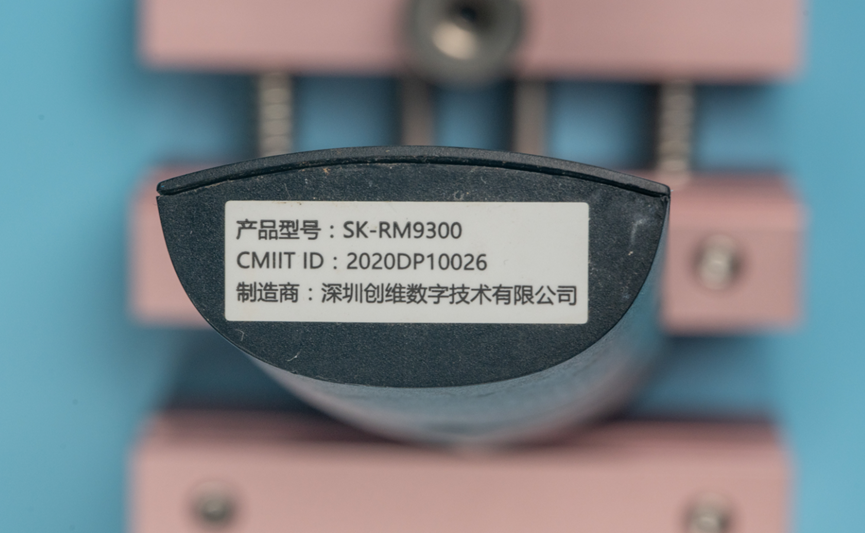

底部有贴纸，上面写着产品型号是SK-RM9300，创维出的。

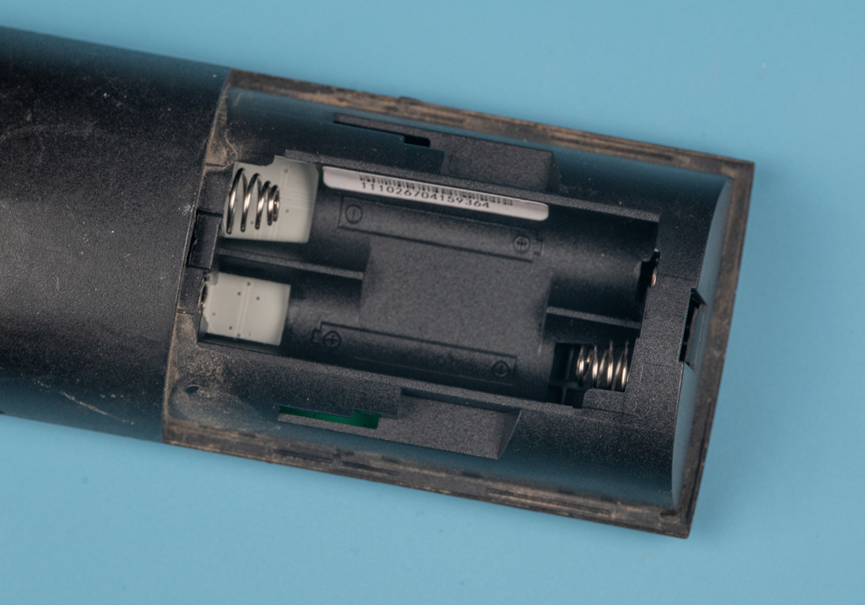

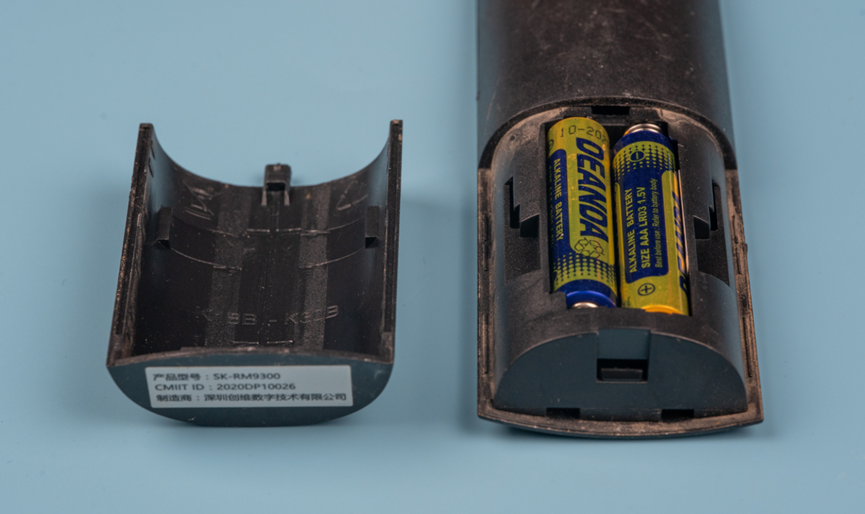

开始拆解。第一步依然是抠掉电池仓盖，把电池拿下来。

看看电池底下没有螺丝孔，那应该就是一圈卡扣结构。

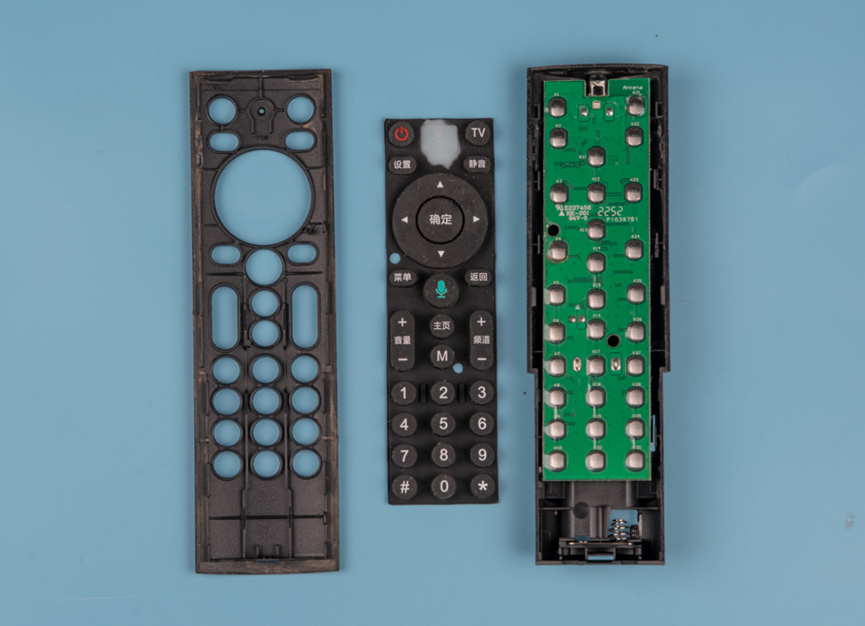

撬开周围的卡扣，就完成拆解了。

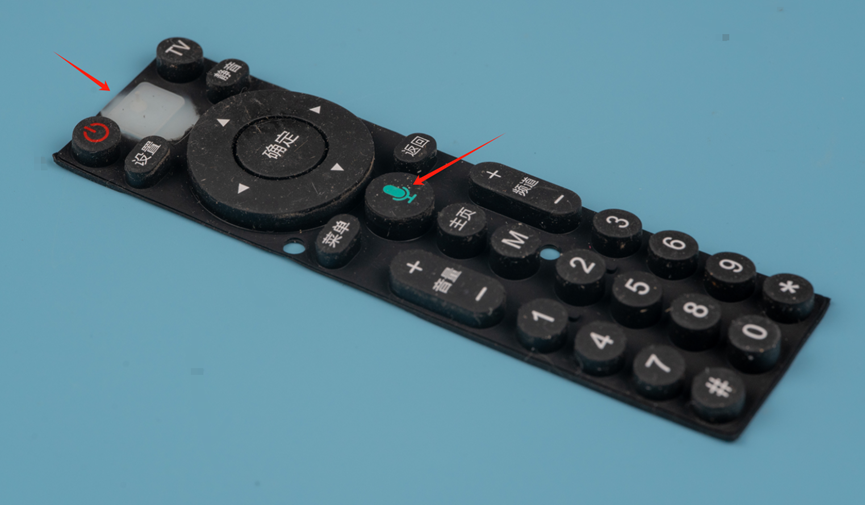

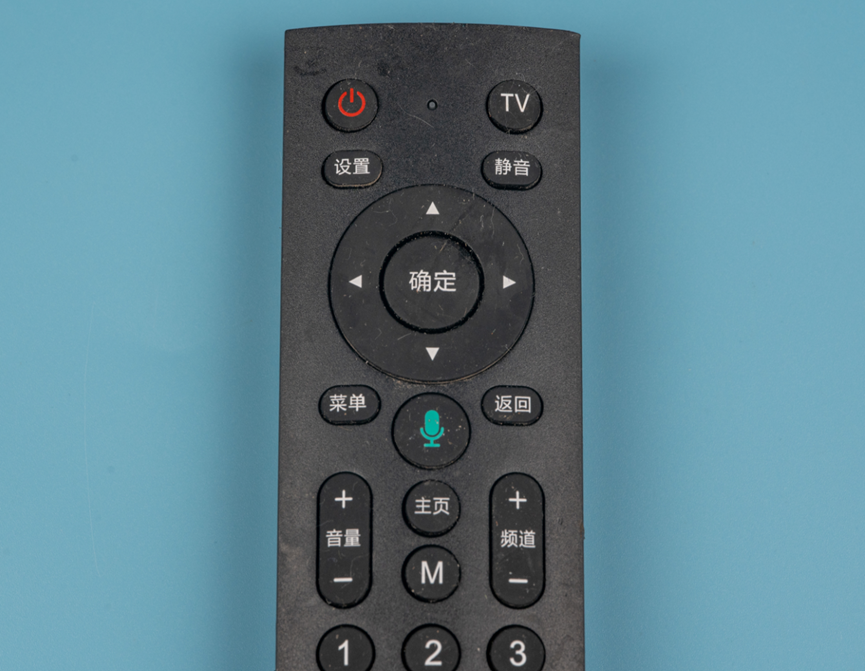

所有的按键是做在一起的，顶部开关按键旁边是半透明的，因为这里有一个指示灯。中间有一个绿色的语音按键，按下就可以说话。话说这个橡胶按键做的也是不错的。

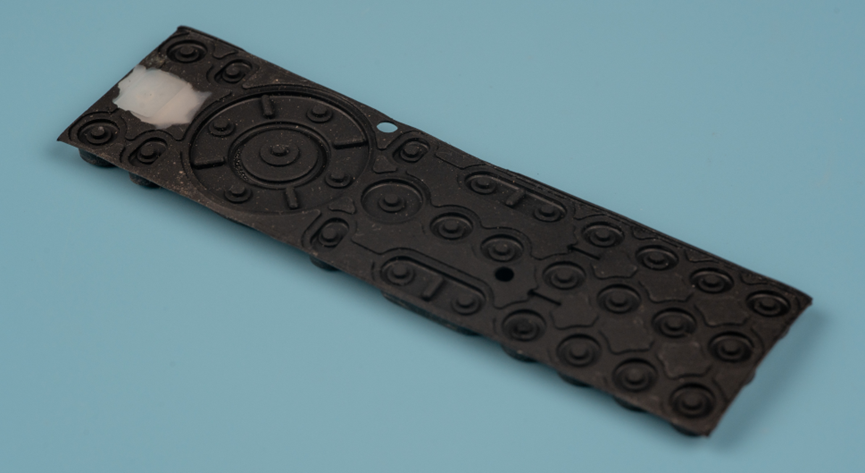

橡胶按键背面。

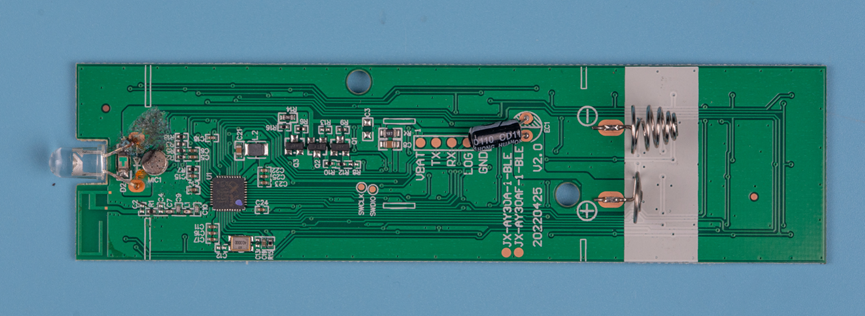

接下来看看电路板，这种产品电路板都超级简单，上面就一颗芯片。

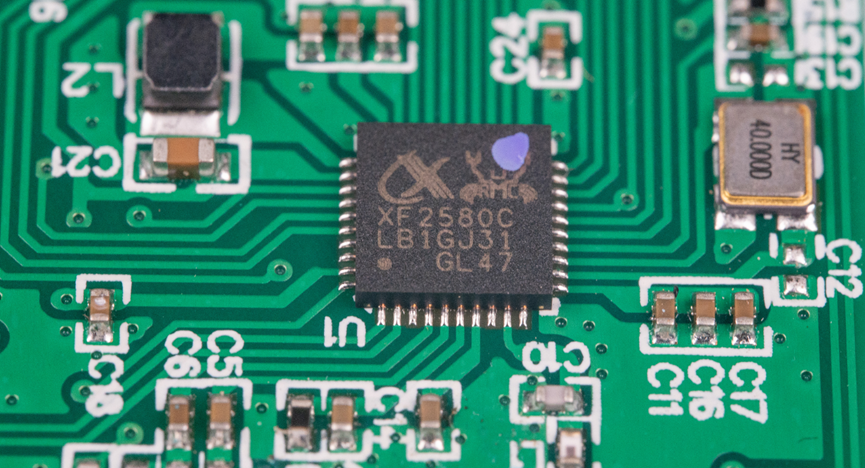

芯片型号是XF2580C，这是一颗低功耗AI语音近场蓝牙芯片。这个芯片上既有科大讯飞的logo，也有瑞昱的logo，看来是这两家合作的，瑞昱提供蓝牙相关的技术，科大讯飞提供离线识别相关的技术。

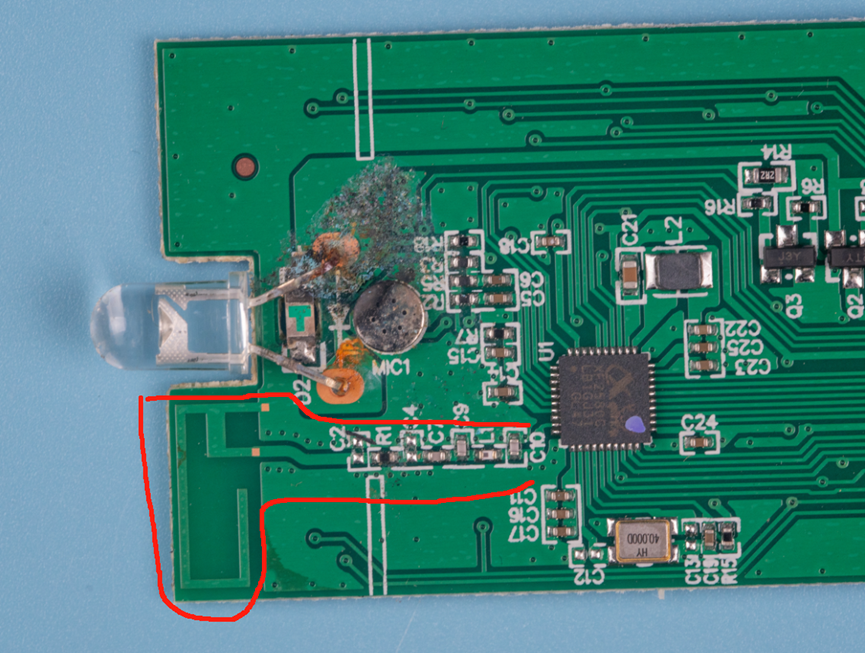

蓝牙天线采用PCB天线的方案，毕竟这样是成本最低的。另外可以看到上面的IR发射管引脚旁边的MIC附近有腐蚀的痕迹。看来这个遥控器是进水导致麦克风语音识别功能损坏被扔掉了。

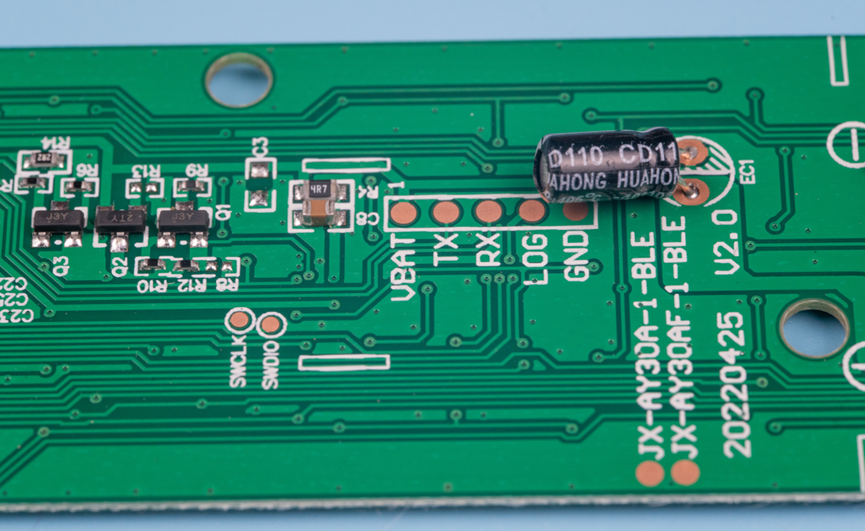

板子中间是是三个三极管，一个电解电容，另外有五个测试点看起来是串口通信和log打印用的。

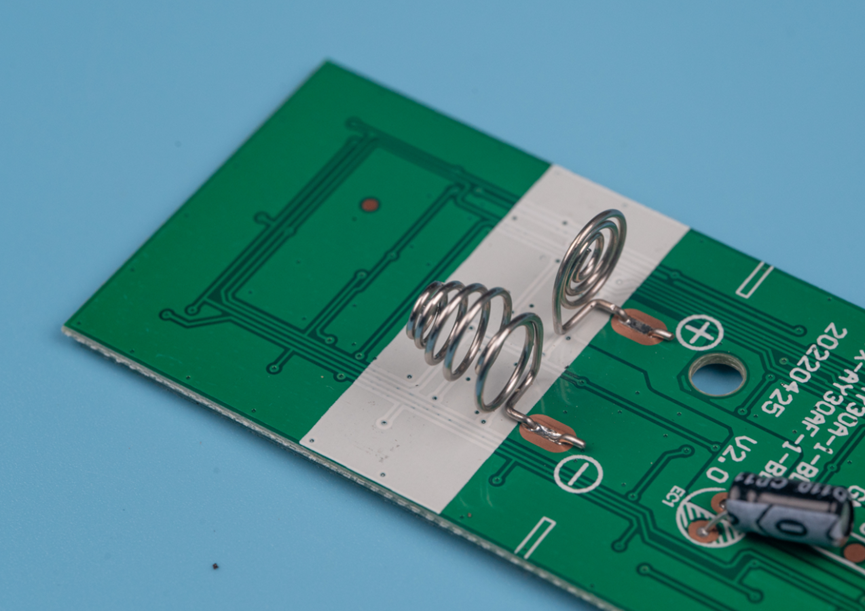

尾部是电池的弹片。这个电池弹片看起来是贴在板子上面的，其实是弯了一个U型，然后插入板子上的槽型孔焊接的。

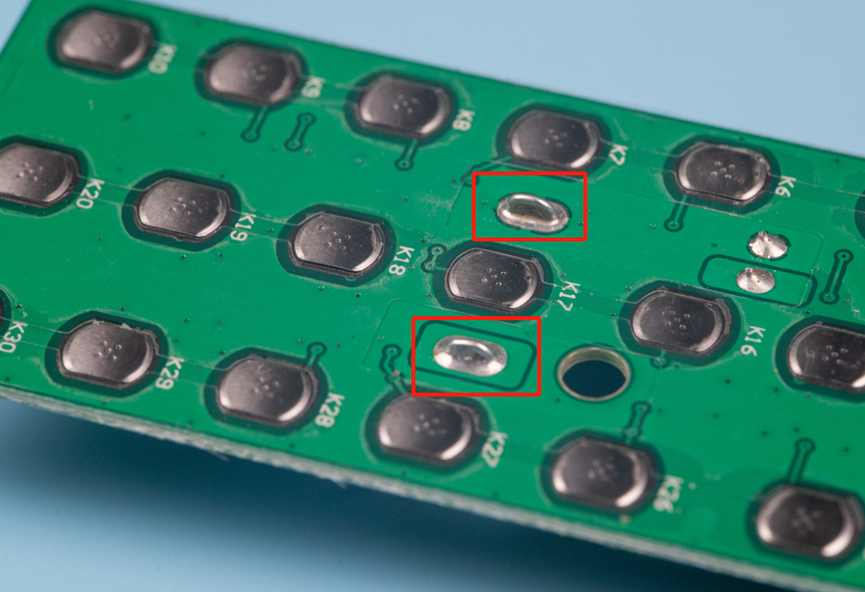

翻到背面看焊点会比较明白。所有的按键都是这种锅仔片。

这就是整个遥控器的全家福。
