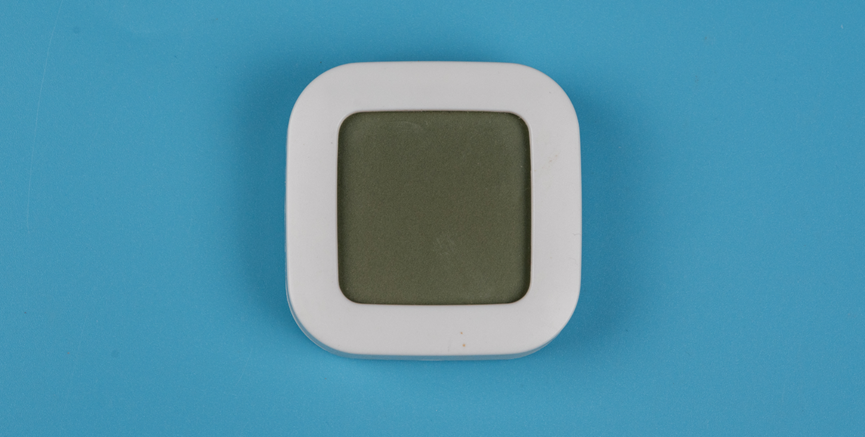

几年前给家里买了个温湿度计，5块钱包邮那种，贴在墙壁上用了好多年了。这两天发现它居然不显示了，猜测是电池没电了，这不就又给了二哈一次拆解的机会吗？

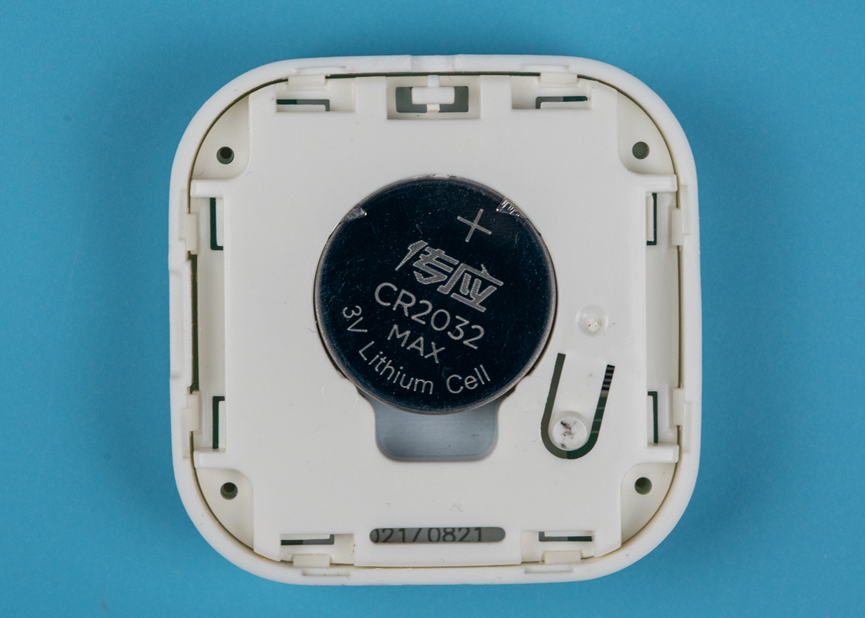

二话不说开始拆解。后盖是卡扣形式，没有螺丝，很轻松就撬开了，撬开之后就看到电池了，CR2032纽扣电池。

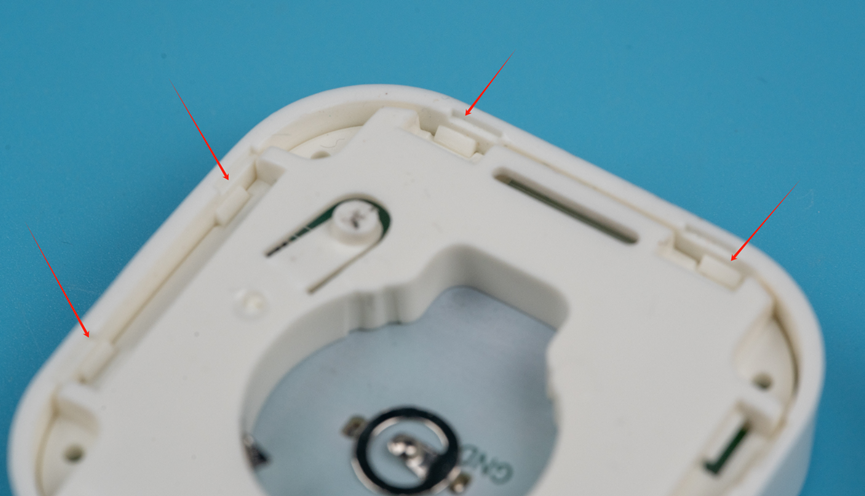

周围一圈8个卡扣，扣住了里面这个塑料内件。

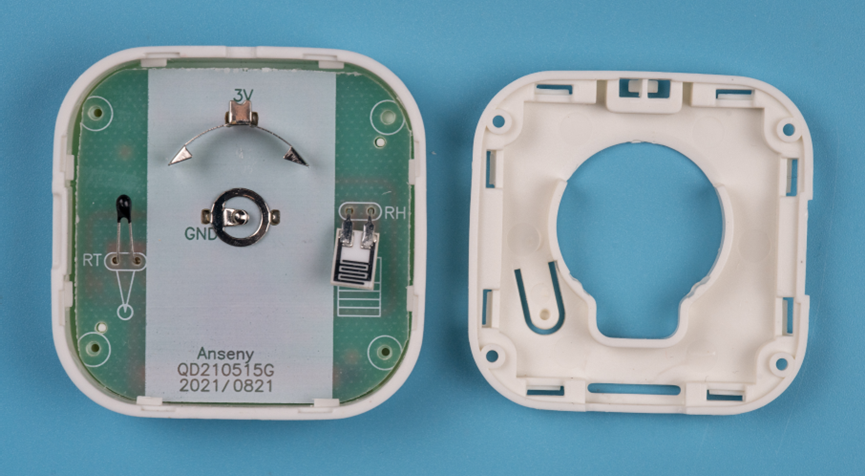

去掉内件之后，可以看到完整的电路板。单面板，背面有温度传感器、湿度传感器、电池弹片。

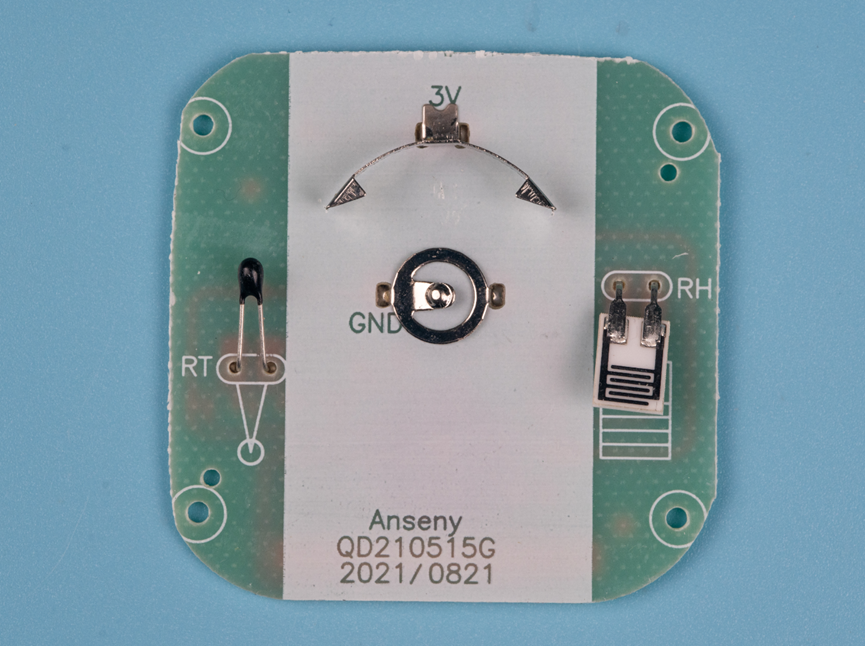

板子拿出来仔细看一下，这个温度传感器应该是个热敏电阻。电池位置整个有一层白色的油墨。丝印有2021年0821。

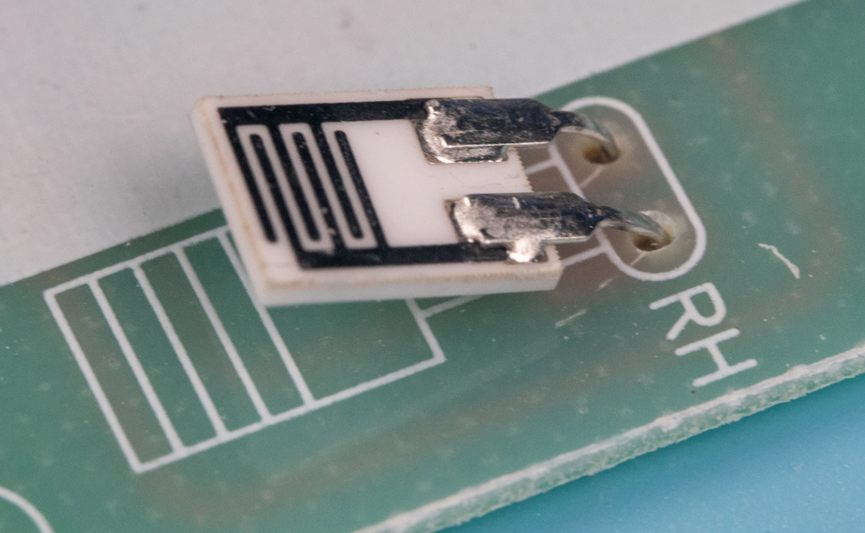

湿度传感器细节。

要知道湿度传感器的原理，需要先明白露点温度这个概念。当空气中水蒸气的饱和度达到100%的时候，就会发生凝结，形成露水或者结露。所以，当空气中的水蒸气吸附在湿度传感器的感湿膜上时，传感器的阻值或者容值会发生变化，利用这个原理就可以测量到湿度值。

常用的湿度传感器有氯化锂湿度计、碳湿敏元件、氧化铝湿度计、陶瓷湿度传感器等等。

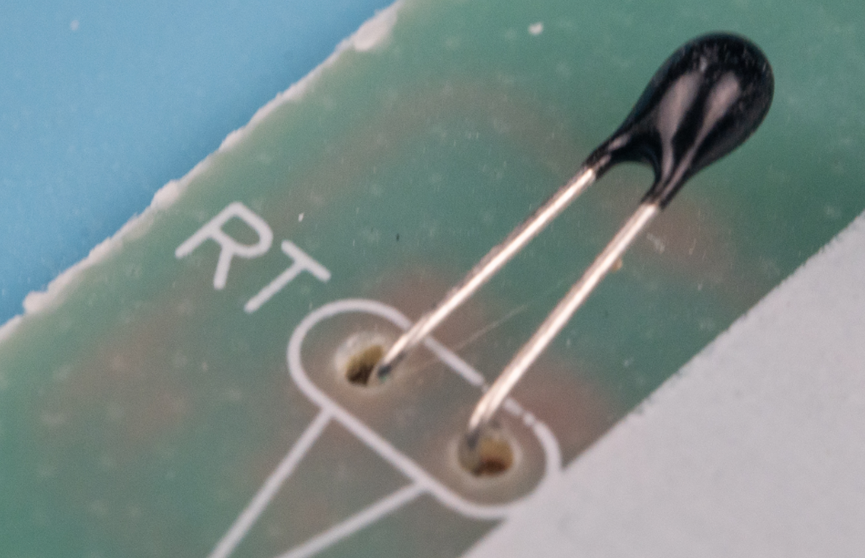

这是NTC温度传感器，关于这个原理比较简单，温度变化导致阻值变化，所以通过电路测量到阻值就能确定温度。

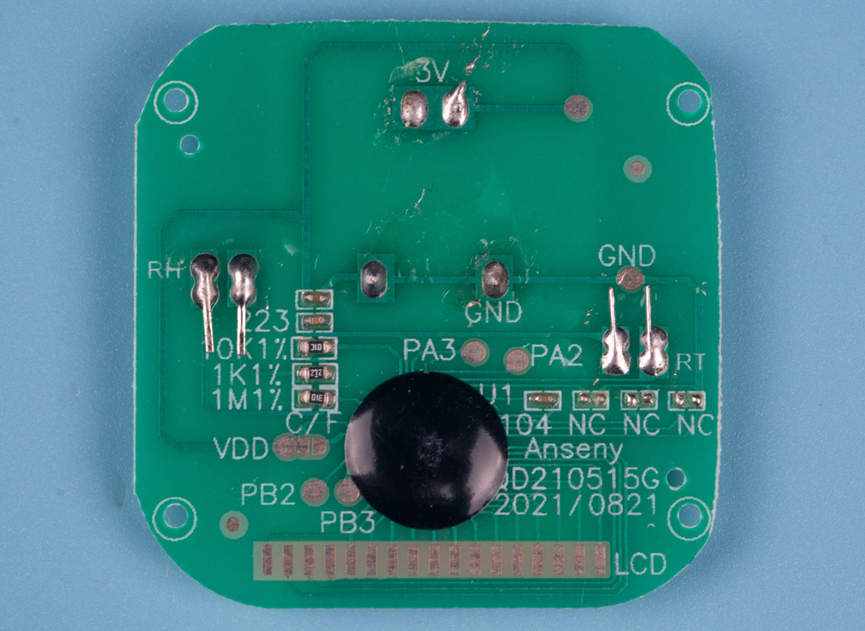

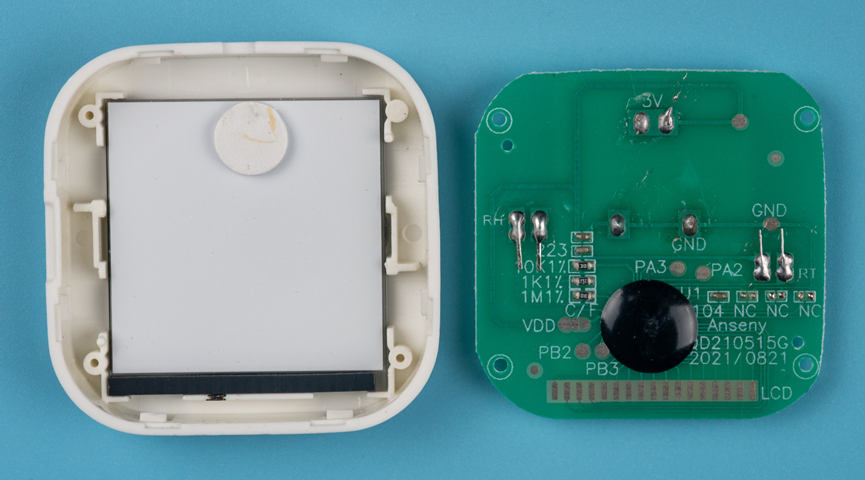

把电路板从壳里拿出来，翻面一看，果然是牛屎芯片啊，板子上除了几个阻容也没其他器件了，确实也用不到其他器件了，毕竟这个温湿度计只测温湿度，连显示时间的功能都没有。

电路板细节。下面这一排焊盘是屏幕接口，通过斑马导电条和屏幕连接。

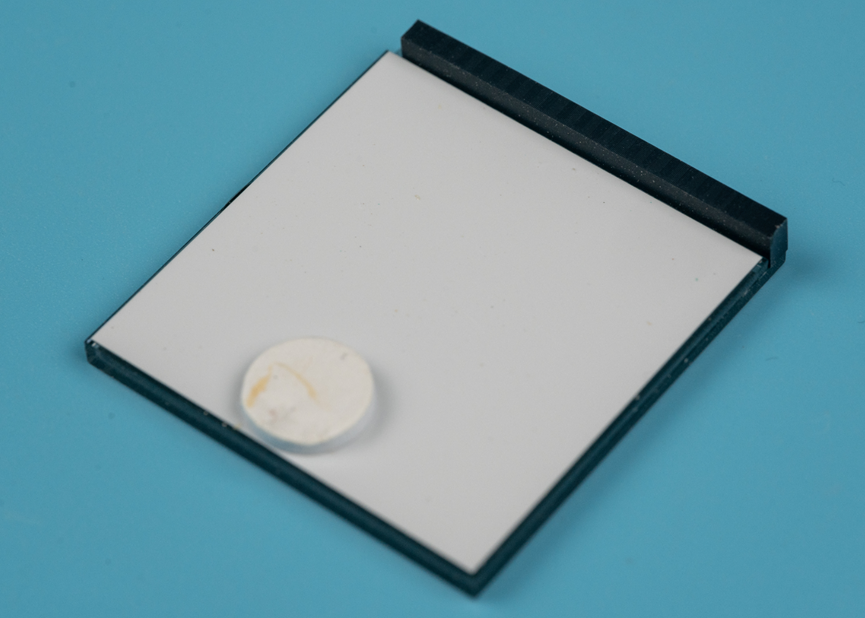

屏幕背面。

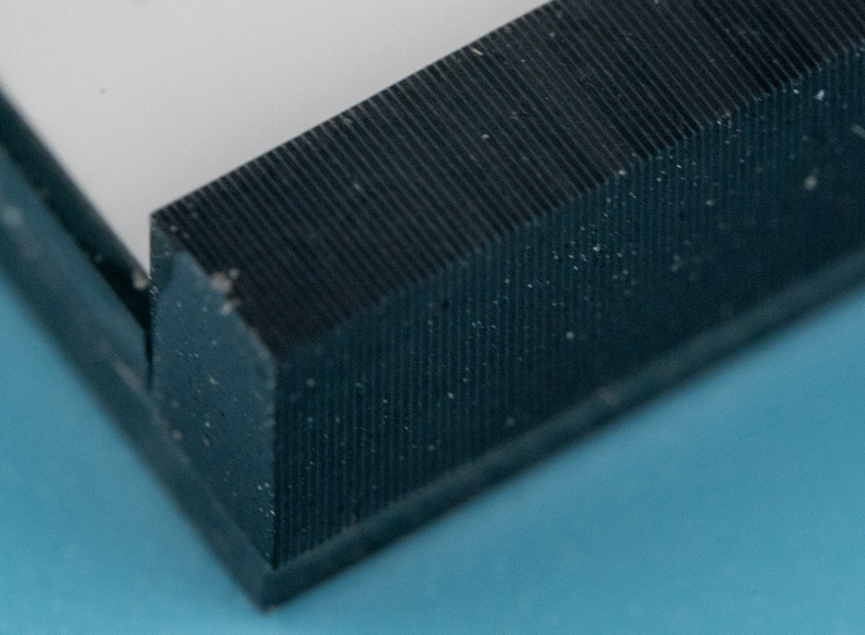

斑马导电条特写。

屏幕正面。

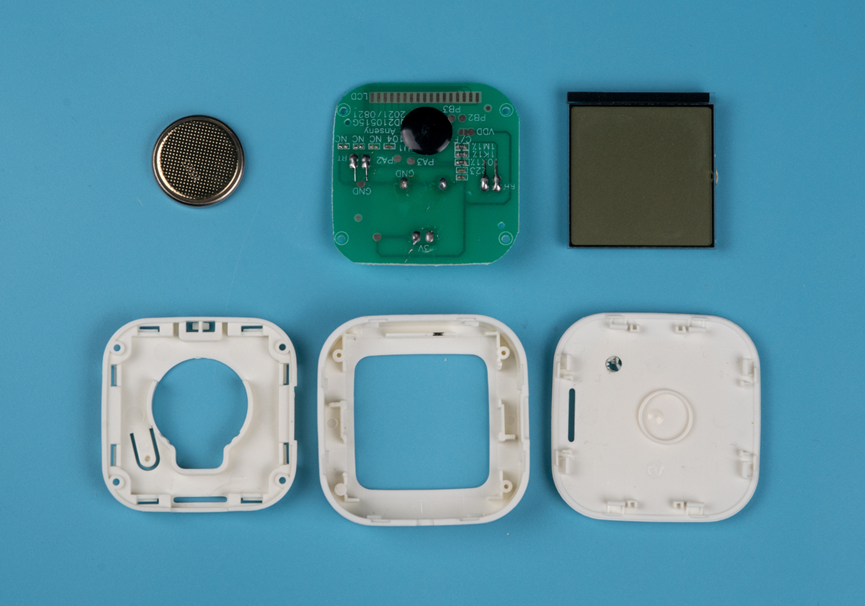

这个温湿度计的全家福。没有用到一个螺丝，通过卡扣结构卡的很好，屏幕和电路板之间的导电斑马条经过几年使用也没有松动过。

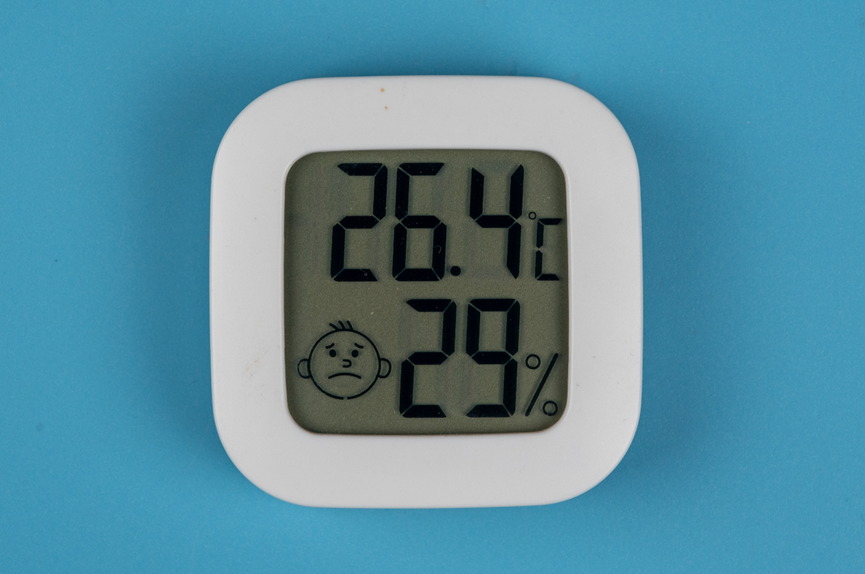

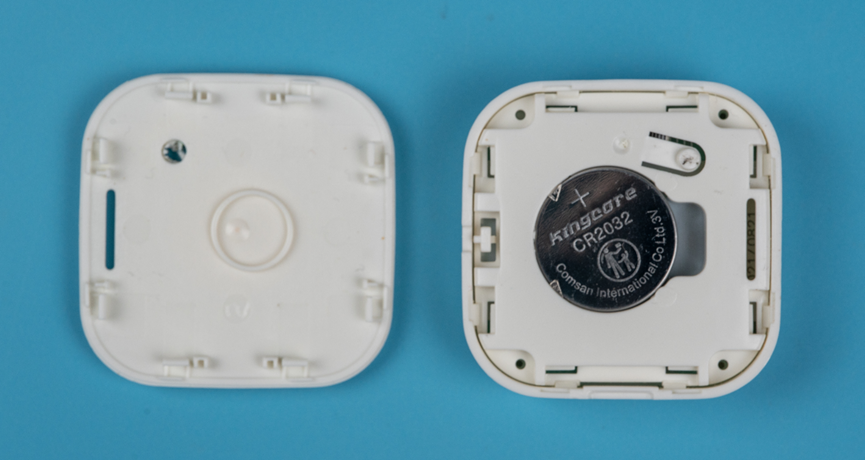

拆解完了就干点正事，换个纽扣电池。安装好之后，又可以再用几年了。但是北方这冬天有暖气，室内温度确实很舒服。但是也正因为有暖气，所以湿度特别低，晚上谁家都能干醒了，家里必须一直开着加湿器，家人们，这种感觉谁懂啊！
