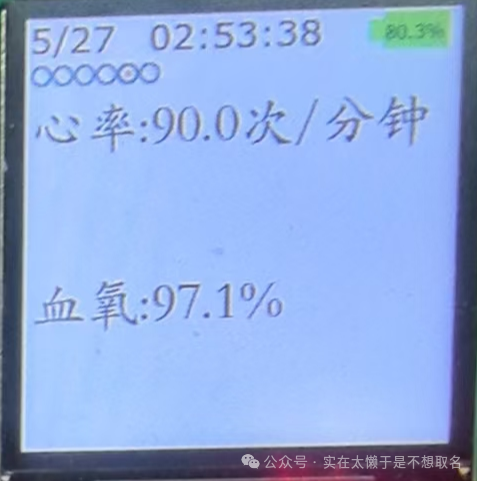

RTC在断电后不再更新，但是上电的话都是能正常工作的。而备用电池肯定是没有问题的，那么要么是程序上的问题，要么是硬件问题。后来发现自己犯了一个很抽象的错误，今天来分享一下排错过程和哪里犯错了。在解决这个问题之前，让我们先回顾一下RTC时钟的工作流程。

 RTC时钟有一个电压检测开关，当检测到低电压的时候会使用VBAT引脚即备用电池进行供电。

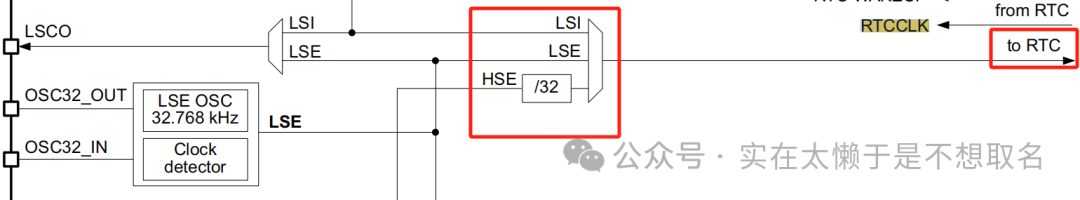

 从RCT的时钟树中我们可以看到，RTC的时钟来源可以来自于三个渠道，分别是：LSI内部低速时钟、LSE外部低速时钟、外部高速时钟的32分频。

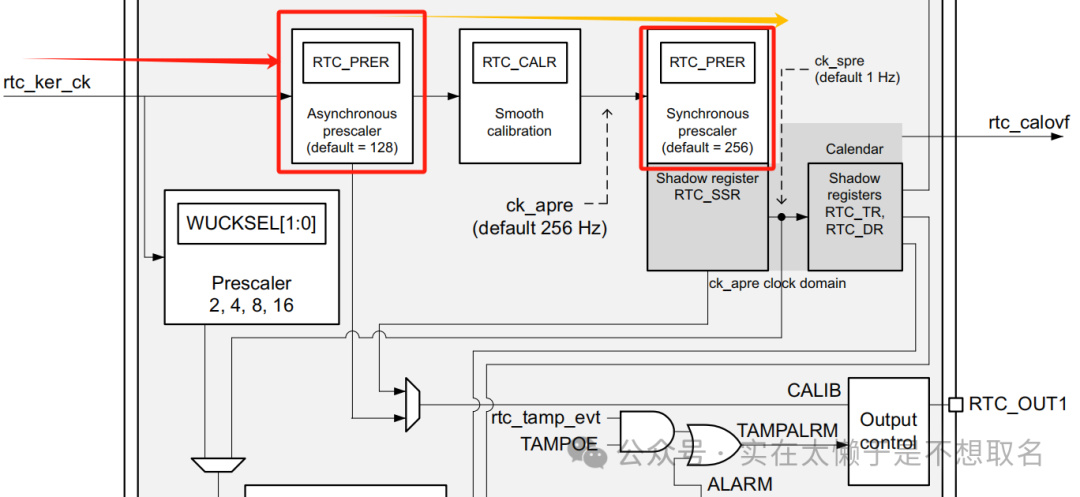

RTC的主时钟经过两个分配器之后会更新时钟，前者Asynchronous Predivider（默认值128）用于亚秒寄存器的更新，配合后者Synchronous Predivider（默认值256）实现总时钟的更新。

  32.768kHZ的低速晶振合被这两个分频器分频后正好会产生1HZ的时钟用于寄存器更新。因此如果是出现RTC时钟不准的问题可以检查一下分频系数和LSE是否匹配，否则会产生过快或者过慢的情况。那为什么我的时钟掉电之后不走呢？

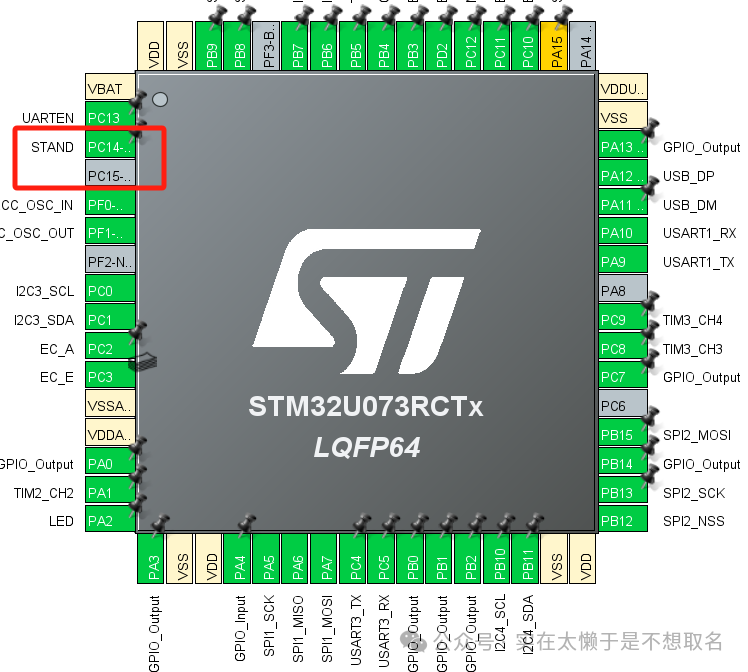

后来我想起来自己在设计第二版原理图的时候，当时为了省事去掉了外部低速时钟（LSE）当时主要是认为外部低速时钟在这个项目中用不到，而且引脚资源也比较紧张，脑子一热就把LSE去掉了。

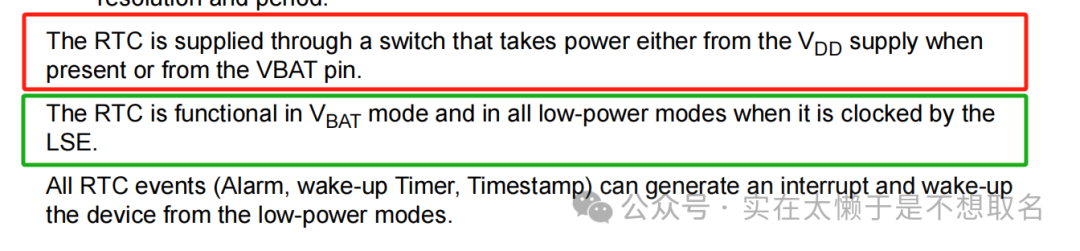

由于没有外部LSE，我的RTC的时钟源选择自LSI，但是恰恰是这个选择导致了问题。我们看看电源部分的描述：

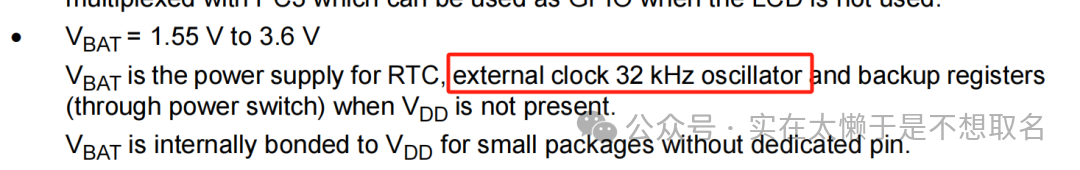

 VBAT电源仅为RTC模块，外部32KHZ晶振和备份寄存器供电。那么问题就非常明显了，由于没使用外部低速晶振，而LSI并不能在掉电后继续使用，因此就会出现关机后RTC时钟不继续运行的情况。当时大家对LSE的简单描述是：STM32的LSE（低速外部振荡器）提供32.768kHz精准时钟，主要用于RTC和低功耗模式计时。当时注意力主要放在了精准二字上，因为LSI的时钟确实存在较大误差，但是恰恰的忽略了只有LSE能在备用电池作用下继续工作的特性。

  因此在设计的过程中还是要思考仔细，这也是源自于自己之前并没有怎么自主设计和使用过STM32的RTC部分从而导致出现的这个错误。说明在以后的学习和使用中，也要注意此类问题，不可主观独断，认真阅读参考手册。也希望其他学习者引以为戒，不能因为自己的主观臆断去设计，很多问题都可以在参考手册中发现和解决，在此过程中积累经验。
