米家声波电动牙刷拆解

置顶

精

活动

今天拆解一款米家声波电动牙刷。

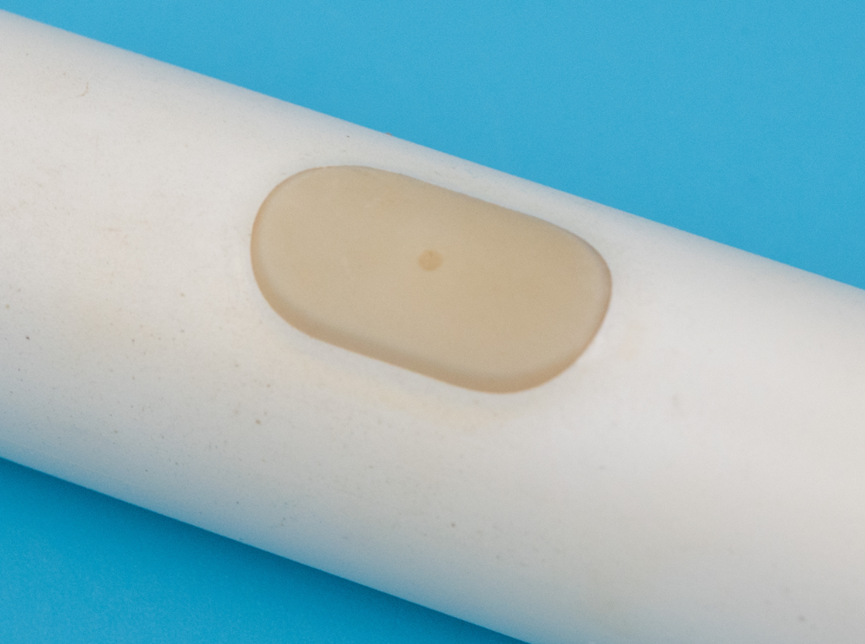

按键。

三颗指示灯及米家Logo。

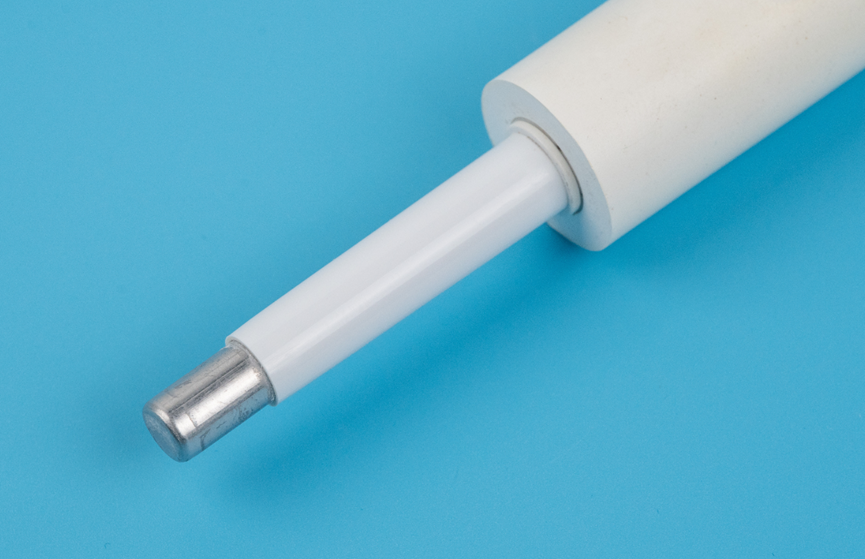

震动头。

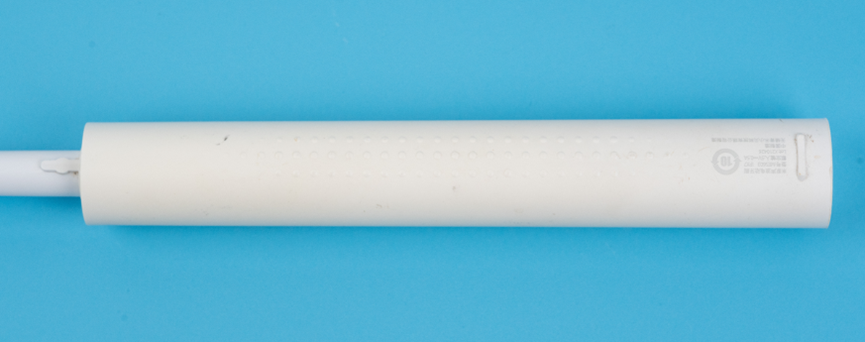

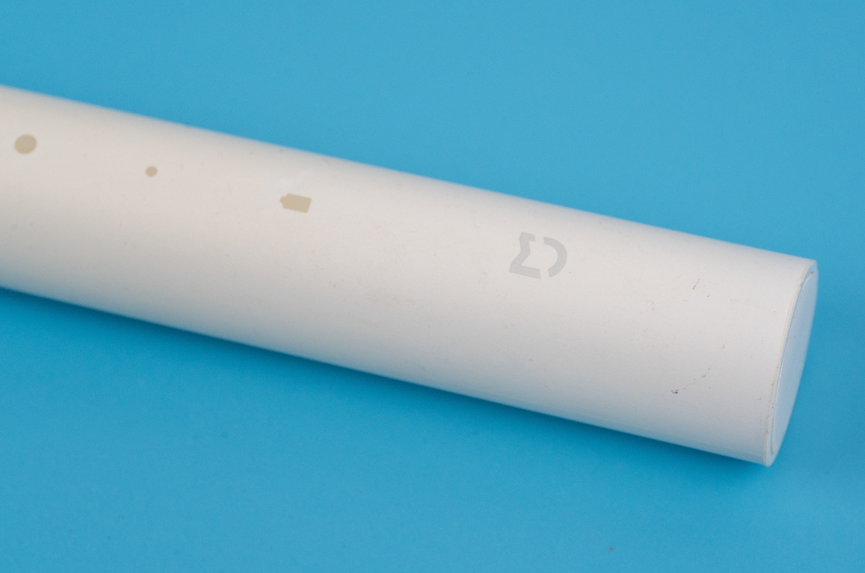

手柄背部有防滑小颗粒。

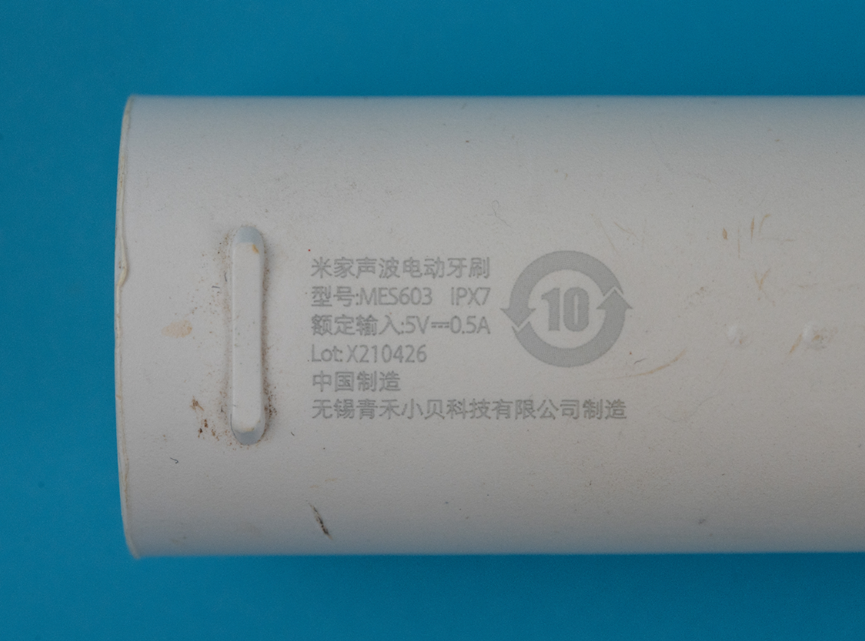

产品名称为米家声波电动牙刷，型号MES603，防水防尘等级IPX7。额定输入电压5V ，电流0.5A，实际上这是指充电电压和额定电流。制造商是无锡青禾小贝科技有限公司。

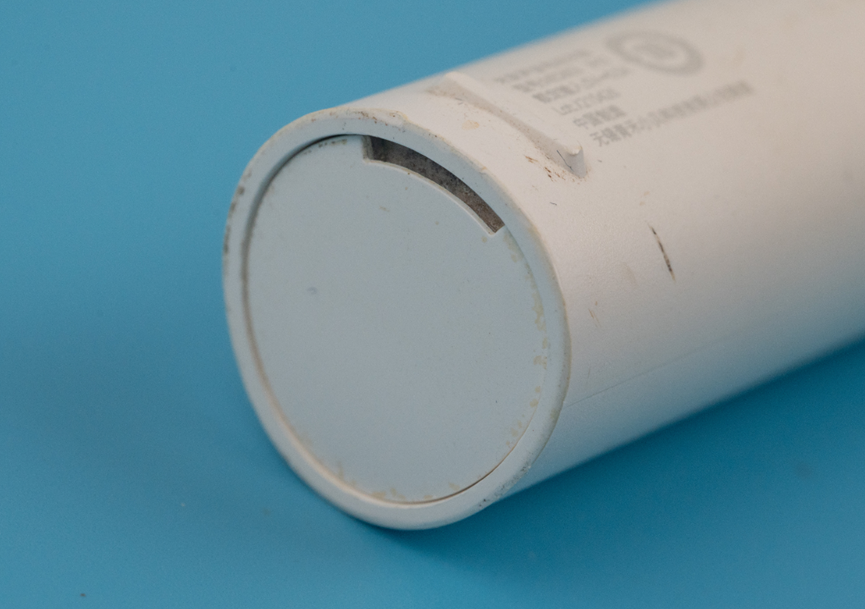

尾部有一个留了抠手位的盖子。

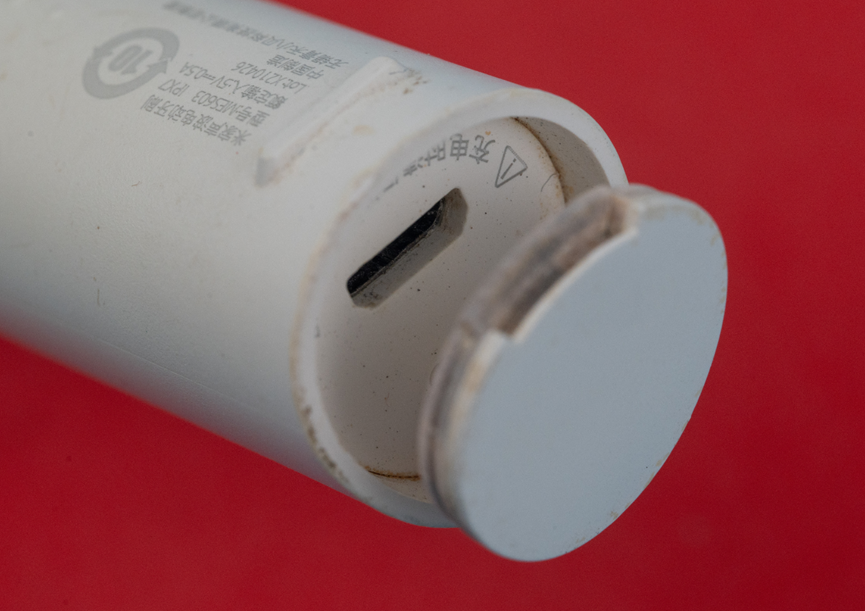

抠开一看原来里面藏的是Micro-USB充电口。

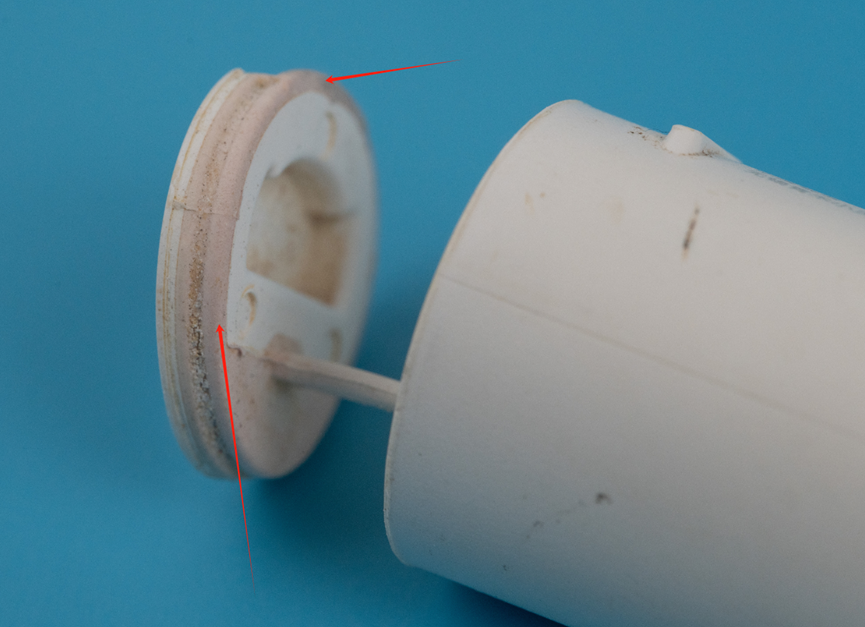

盖子外面是塑料的，里面有一圈软的硅胶圈，这样把这个盖子盖上去之后，可以防止水进入电动牙刷内部，这是第一层防水。

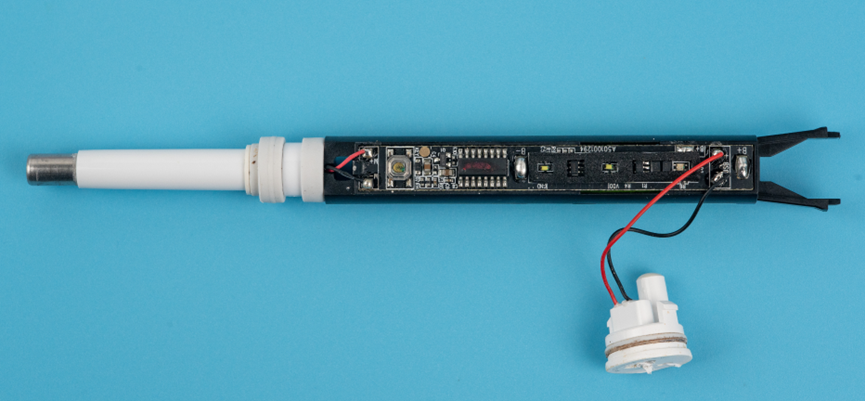

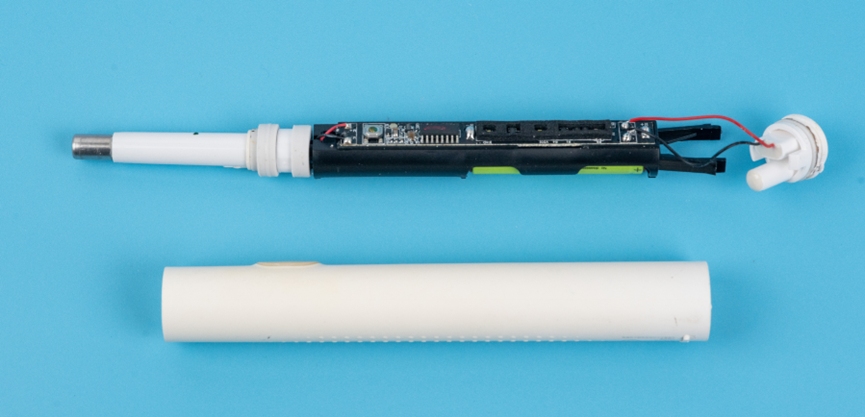

继续拆解，把里面的结构拿出来，如上图。

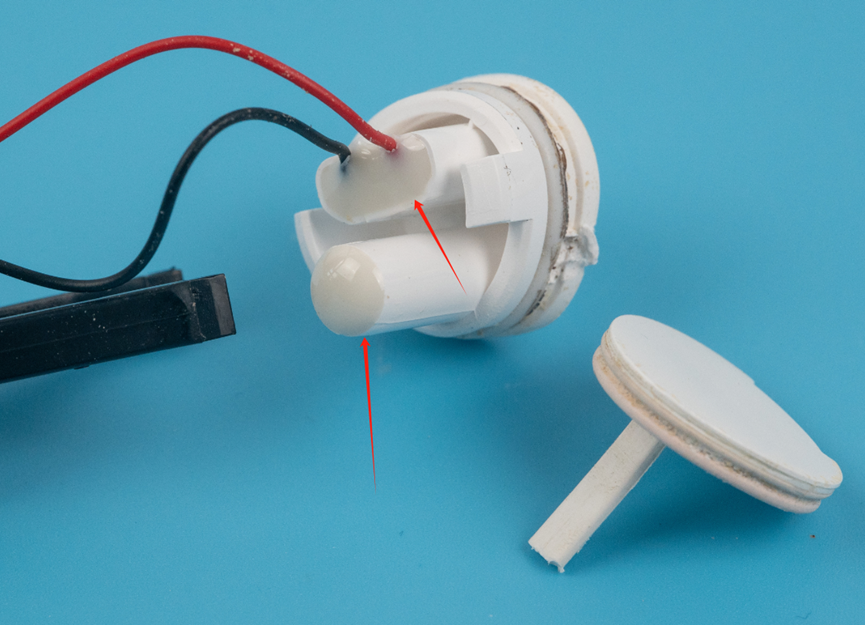

从里面来看，Micro-USB充电口是封印在这个端盖里的，充电线引出的地方还做了灌胶。另外。这个尾盖堵头防丢栓插入的地方留了一个比较长的空心圆柱，圆柱顶端也做了灌胶。这是第二层防水，这样就做到了IPX7级别的防水。

尾端有两个卡扣结构，当把这部分插入到手柄里，尾部两个卡扣就会卡在手柄内壁对应的凹槽里，从而锁死内部结构不会滑动。

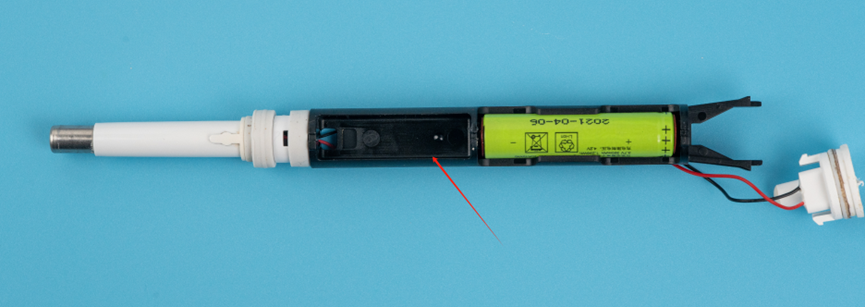

从背面来看，这个地方空出了一个比电池稍微短一点的位置。

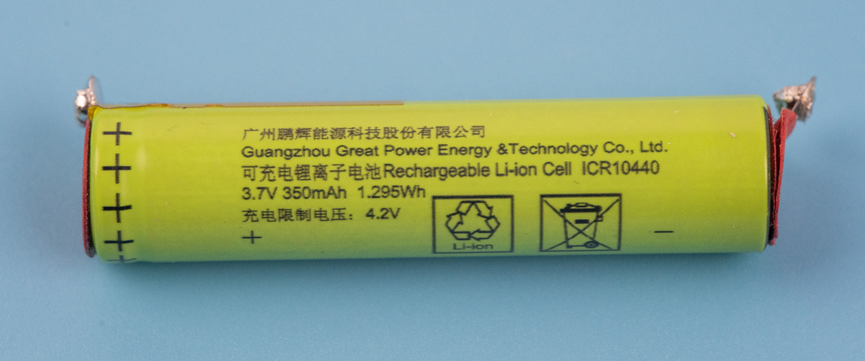

电池是来自广州鹏辉能源的10440可充电锂离子电池，容量350mAh。

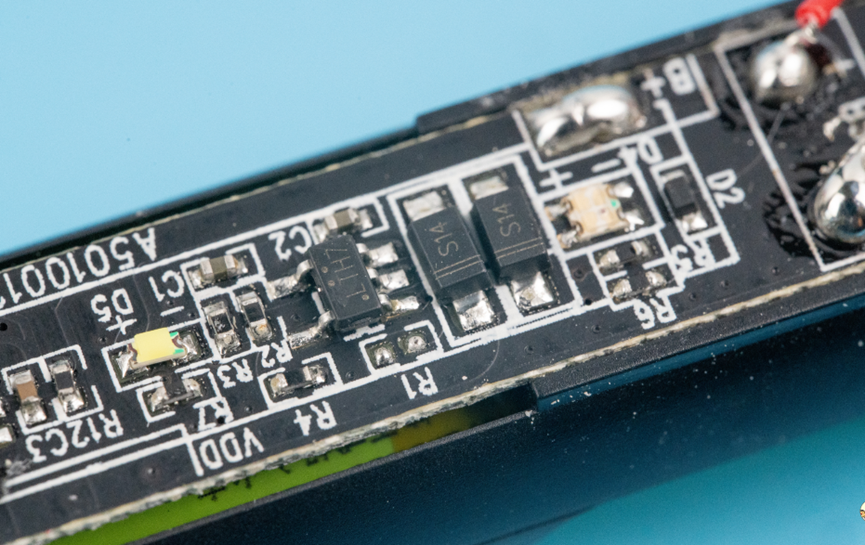

这个SOT23-5的LTH7是负责给锂电池充电的。

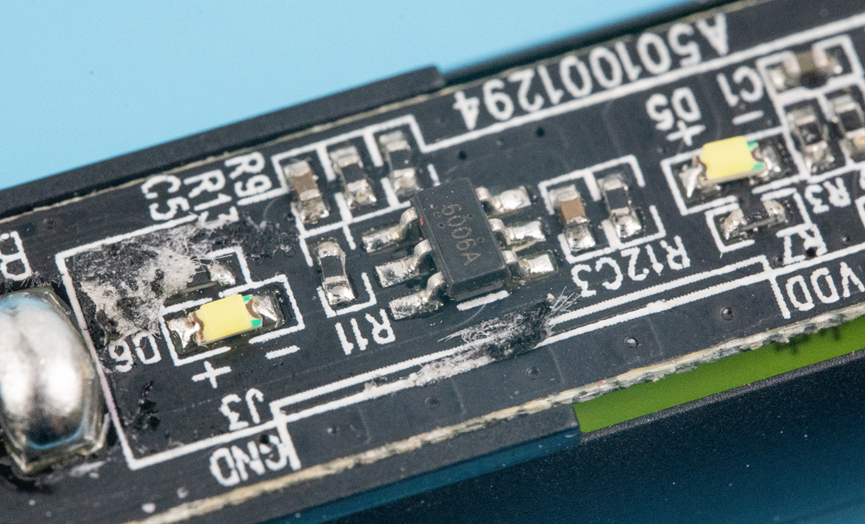

丝印6006A的器件，是一个锂电池保护IC，防止过冲过放过流损坏电池。

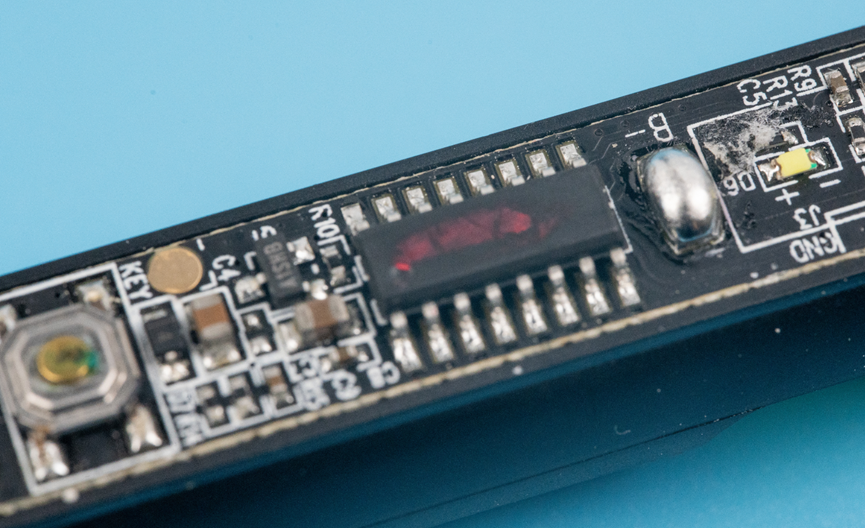

板子上最大的这颗芯片，就是电动牙刷的主控芯片。上面没有丝印，无法确认是谁家的MCU。

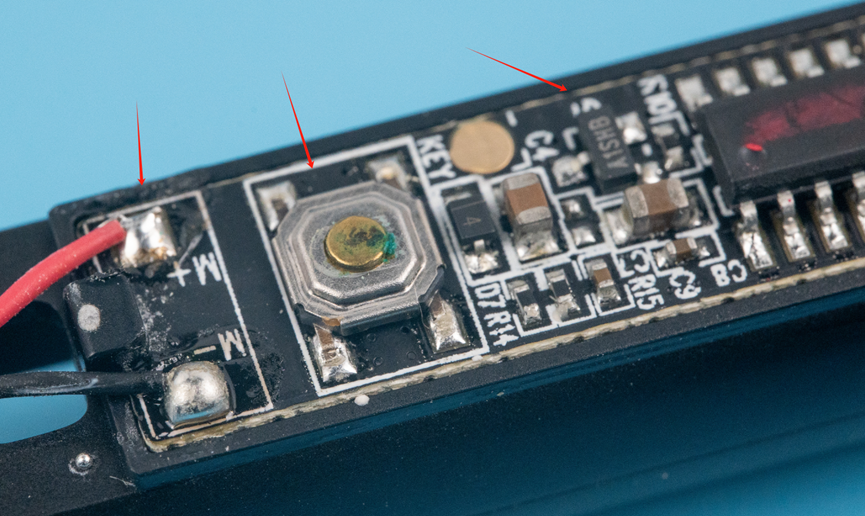

板子最左端的两根是电机引线，然后是轻触按键。MCU旁边还有一颗SOT23封装的器件，丝印A1SHB，这是一个NMOS，用来实现电机驱动，电机是感性器件，所以旁边会有0805的大电容和一个续流二极管，用来吸收电机的反向电动势，形成续流回路。

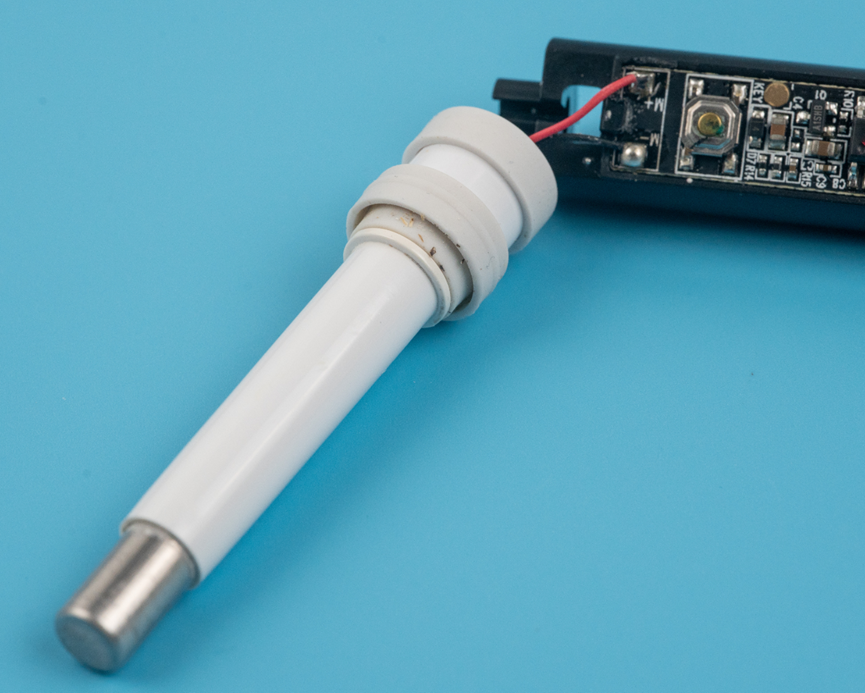

这样的震动头第一次见。

去掉上面的防水、防震垫。

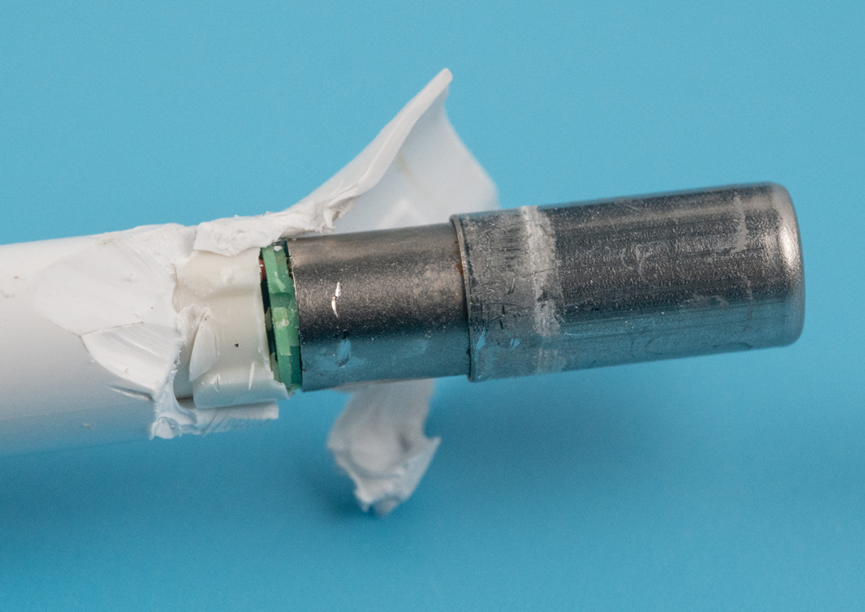

用刀子切削塑料，直到看到这个金属头里面的有刷直流空心杯电机。

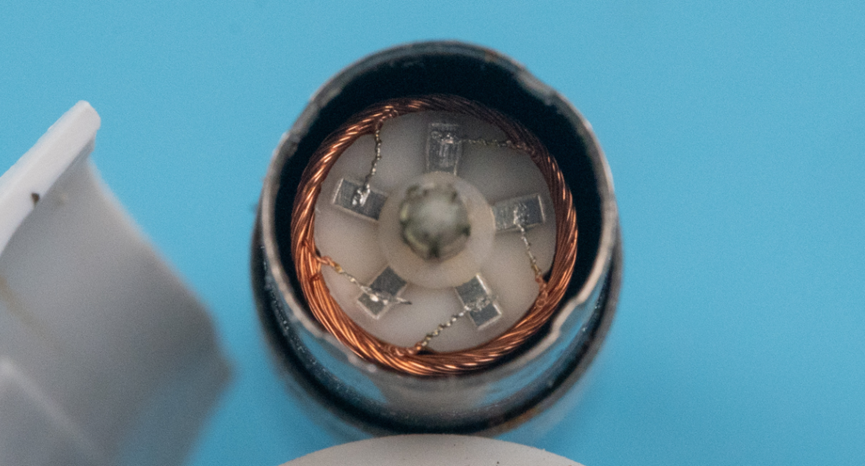

空心杯的内部结构。这种电机转速其实挺高的，我之前用在小四轴飞行器上的电机比这个大一点，转速可以做到5万rpm。

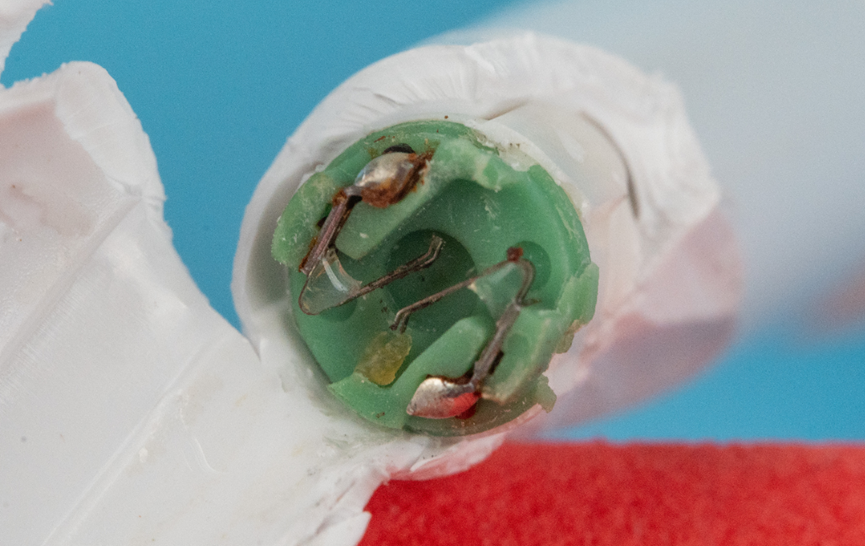

电刷细节。

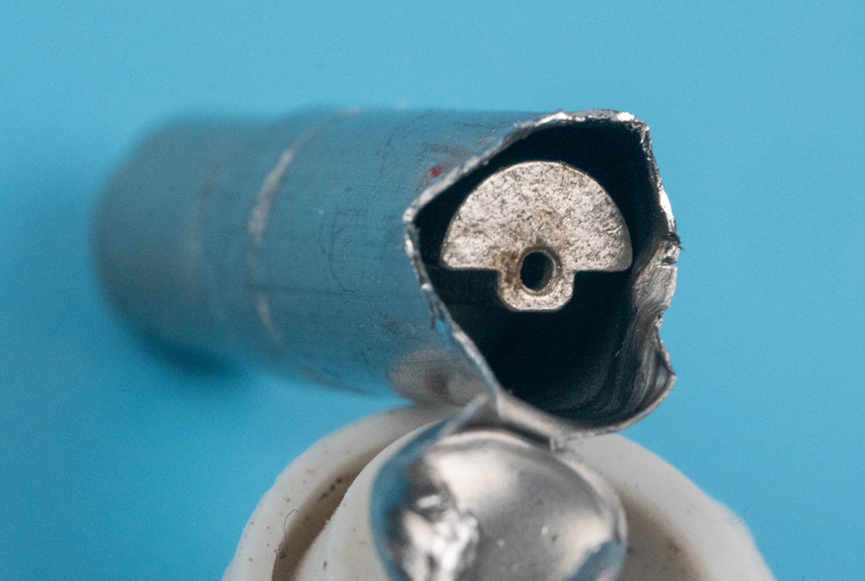

顶部的铁头拆开之后，里面是一个离心轮，套在空心杯电机出轴上。电机高速转动时，就会带动偏心轮转动从而产生高频振动。

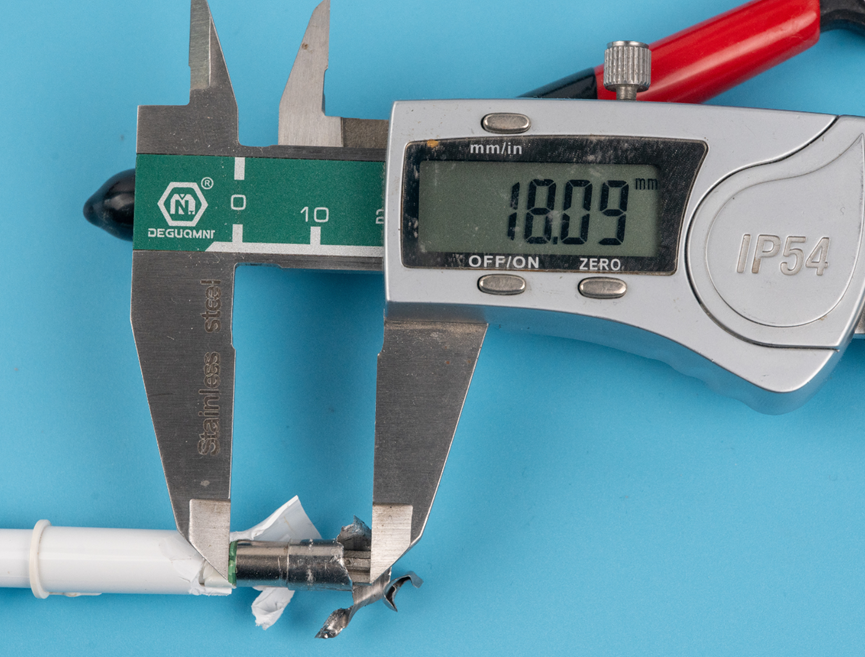

这电机的长度是18mm，去掉出轴4mm左右，电机长度14mm

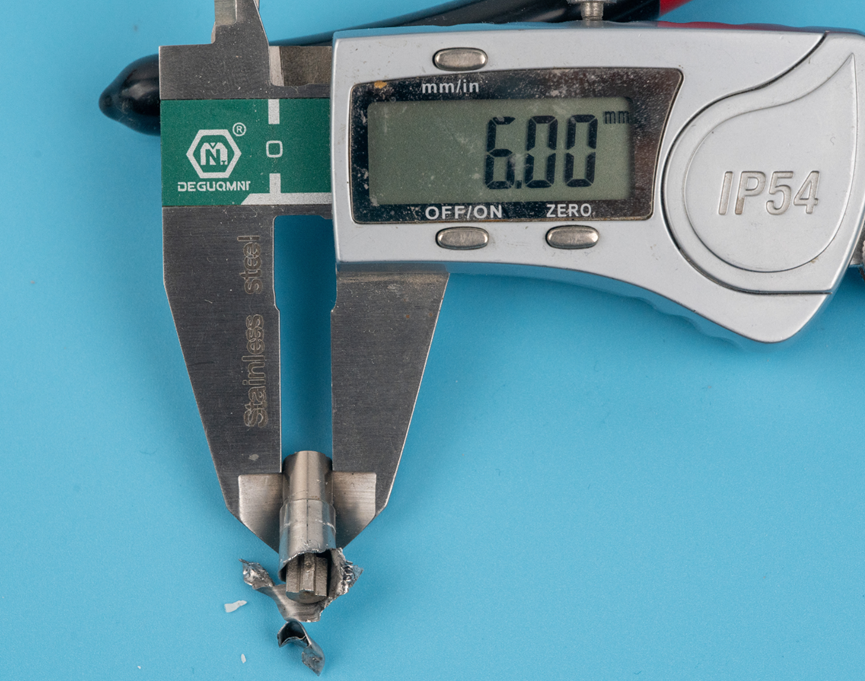

直径是6mm，所以一般也叫做614空心杯电机。

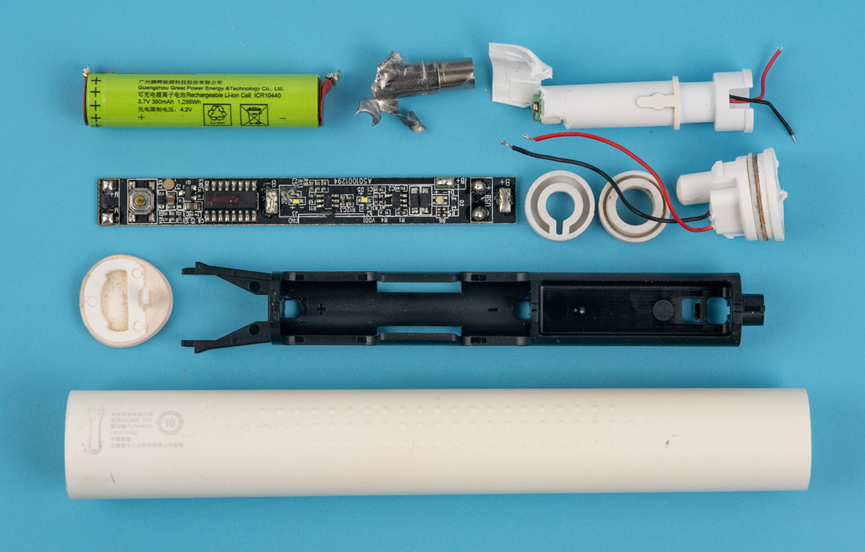

这是米家声波电动牙刷MES603的拆解全家福。
