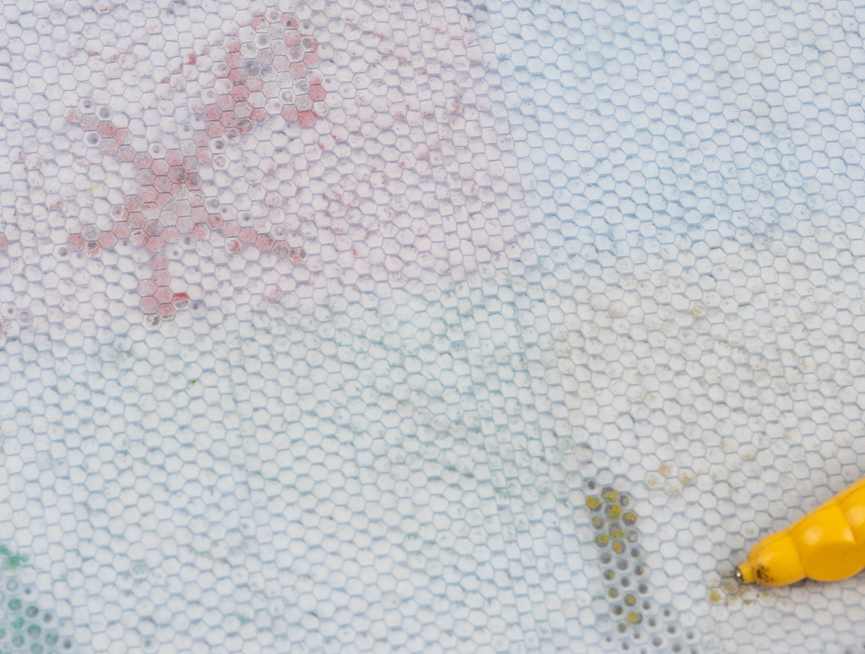

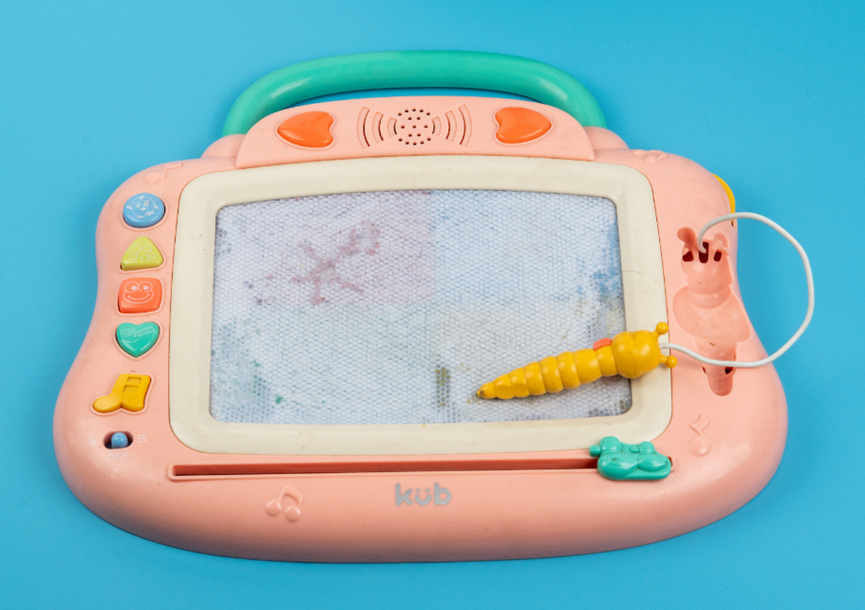

这是儿子的画板，用了一段时间之后，就变成这个样子了，擦不干净了。他委托我帮他修理一下，我答应了。

这种磁性画板，我小时候也用过。这几十年过去了，还有这种玩意，但是显然没有我们小时候玩的磁性画板寿命长。

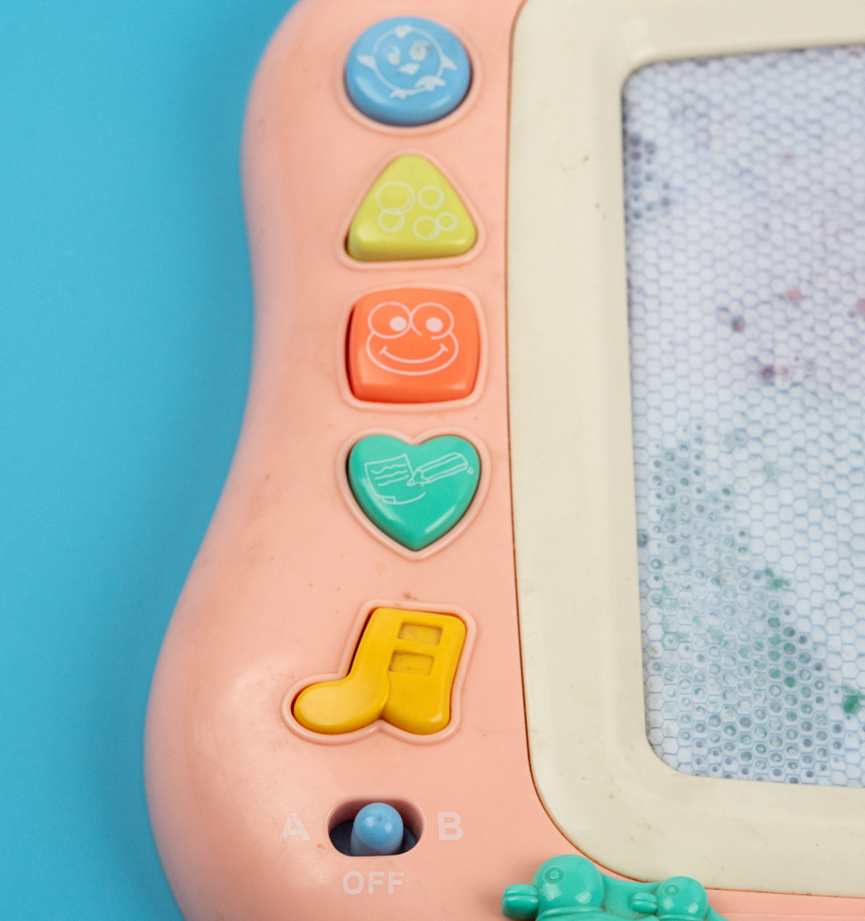

左侧有一些音乐按键，最底下是拨动开关。

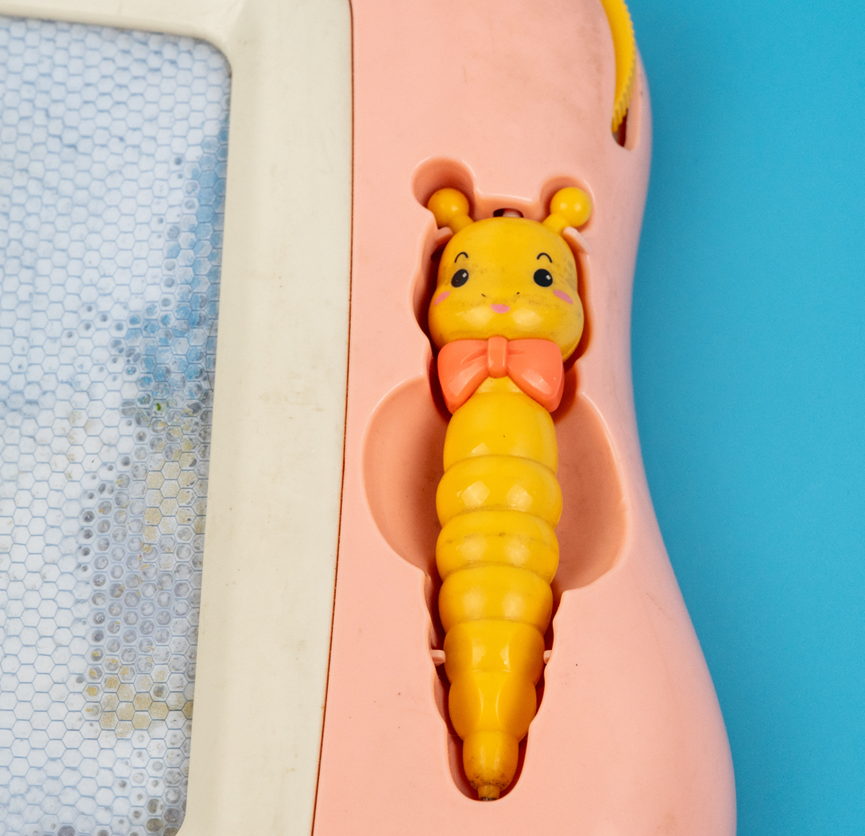

右边有一个小蜜蜂造型的绘画笔，有一个设计比较好的细节是，这个笔的绳子可以通过旋转上面的轮子收起来。

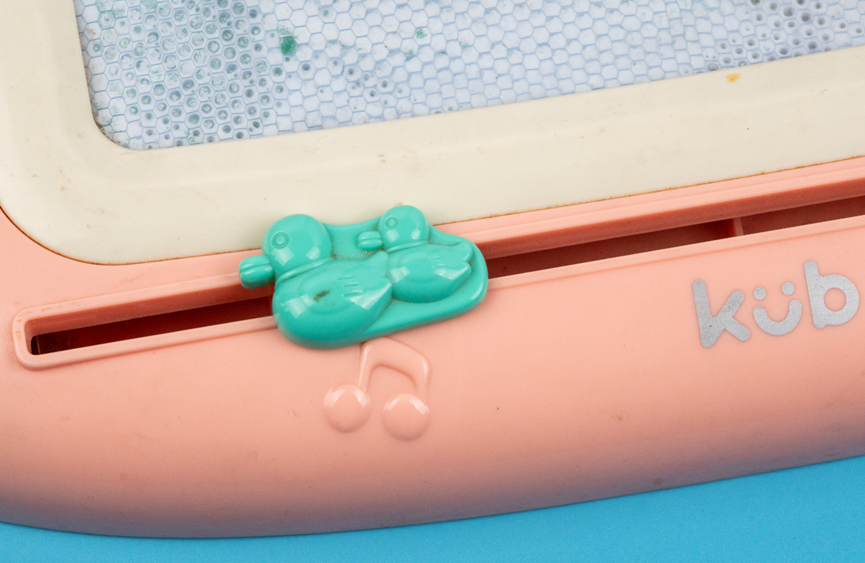

底部这两个小鸭子的把手，就是用来擦除磁性绘画区域的。

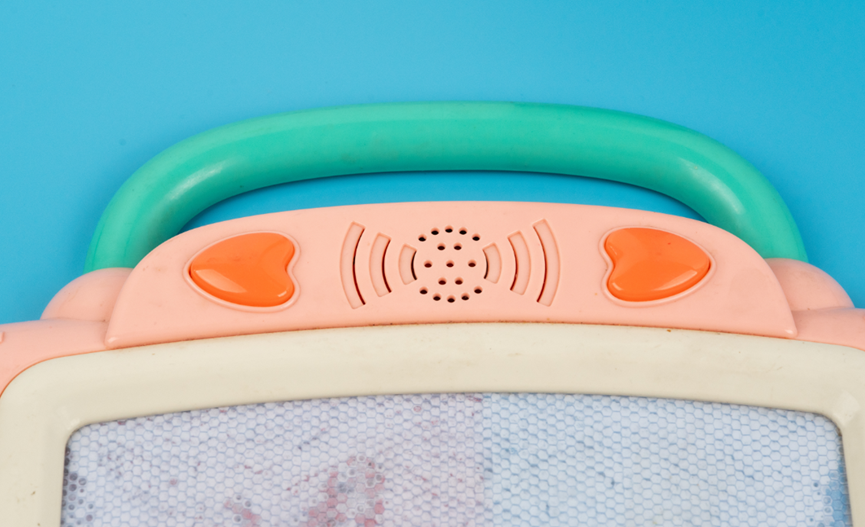

顶部还有扬声器孔和用来提的把手。

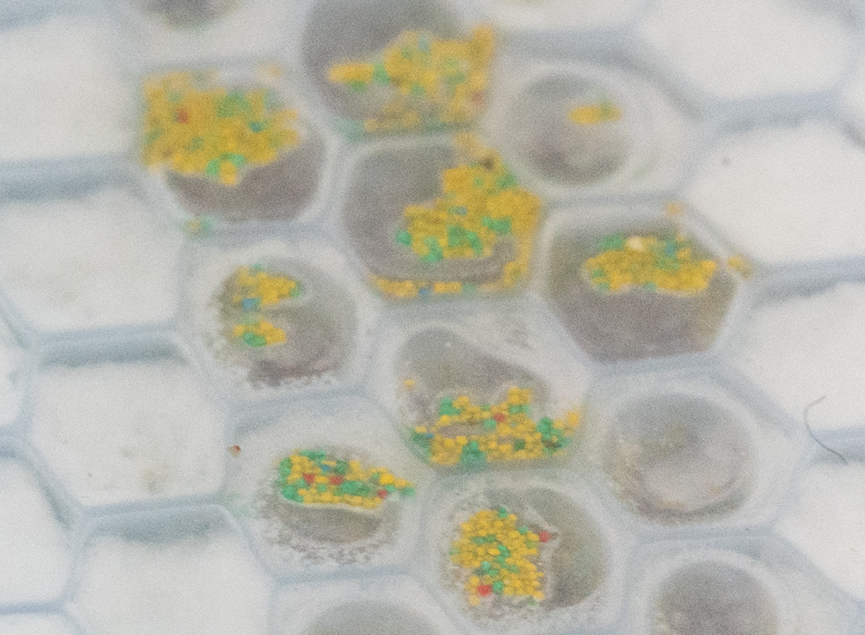

放大仔细看，可以发现没有坏的地方，每个小格子里是白色的悬浊液。而坏掉的小格子里，是彩色的小颗粒。

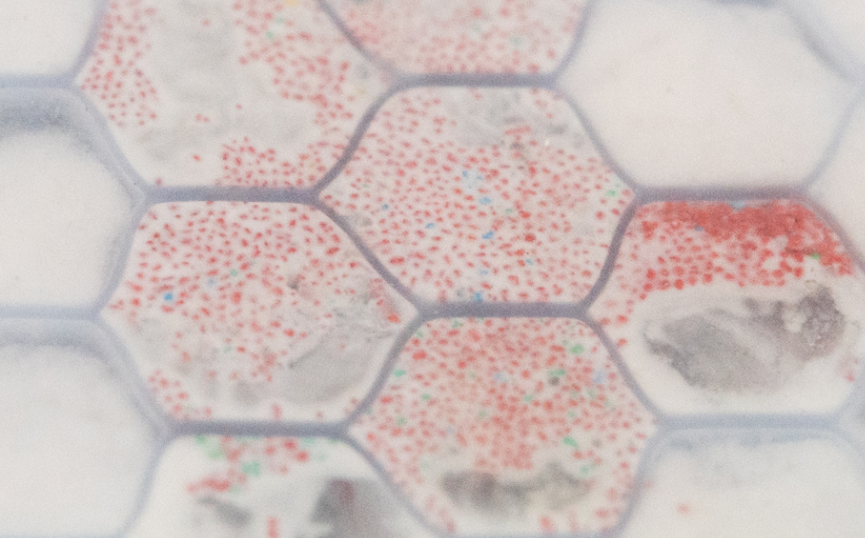

这个是红色区域的坏点。

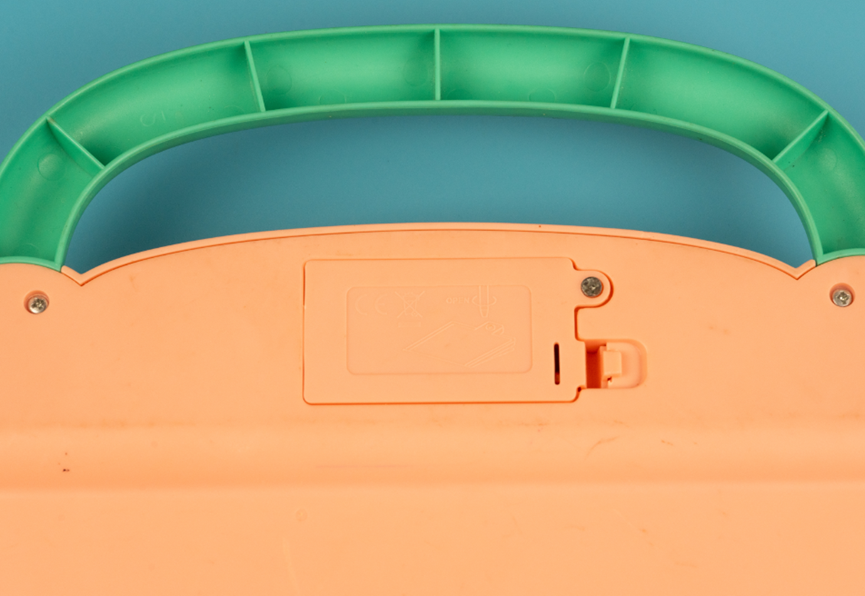

现在开始拆解，第一步是打开电池仓，去掉电池。

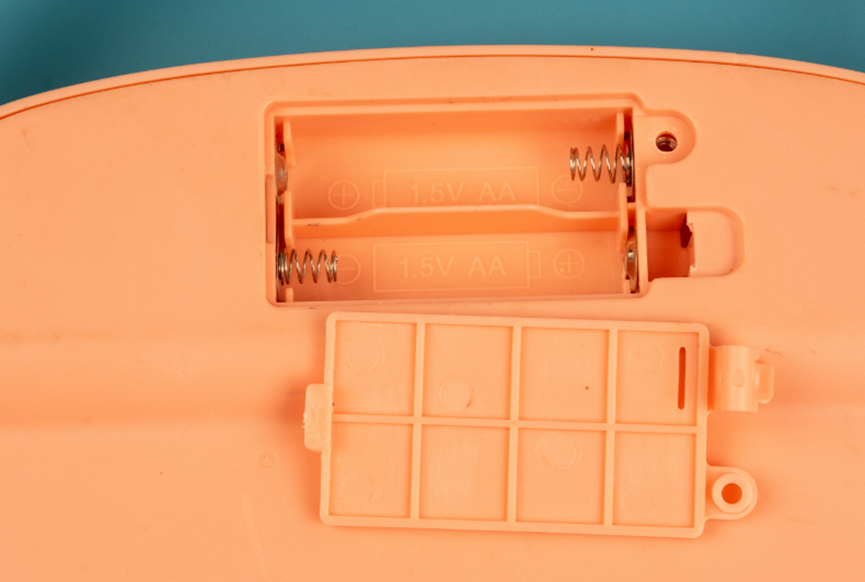

正常供电是2节AA电池。

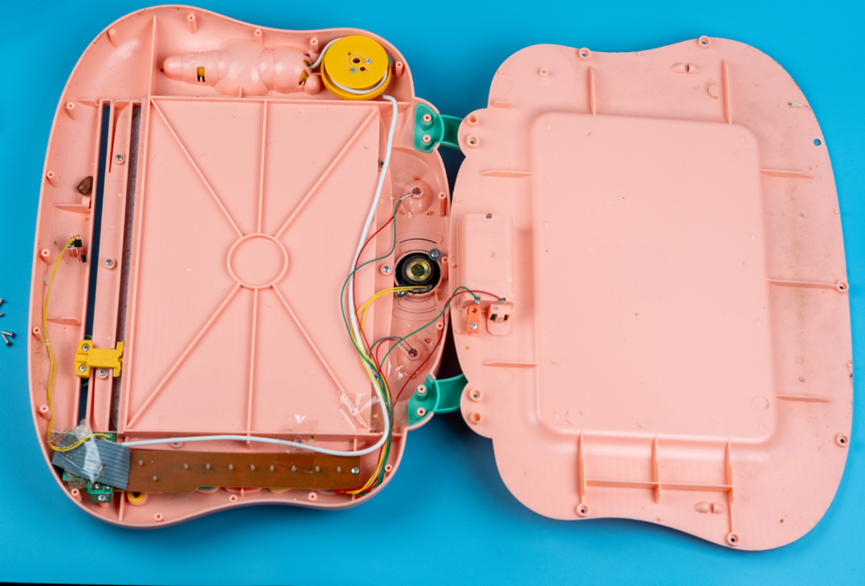

开盖之后发现这玩意内部是真的简单。

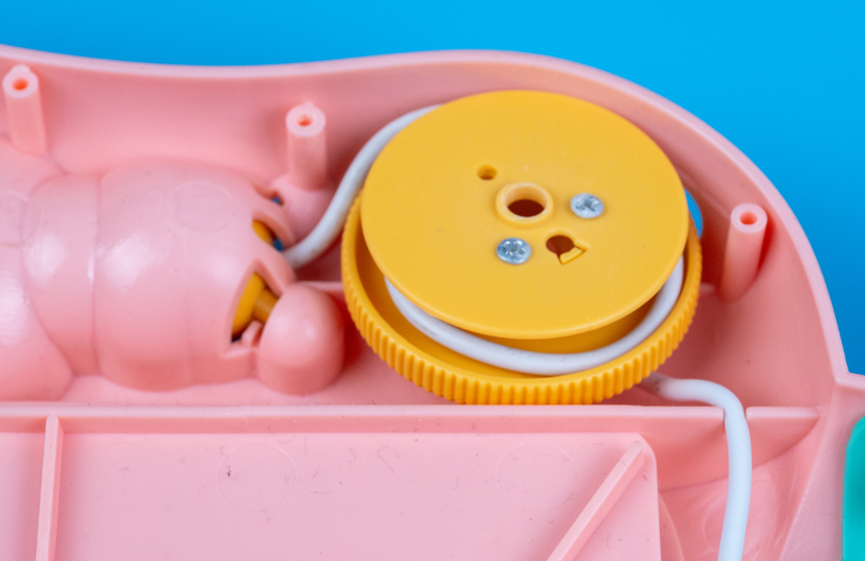

这是前面提到的收纳那个笔上绳子的绞盘。

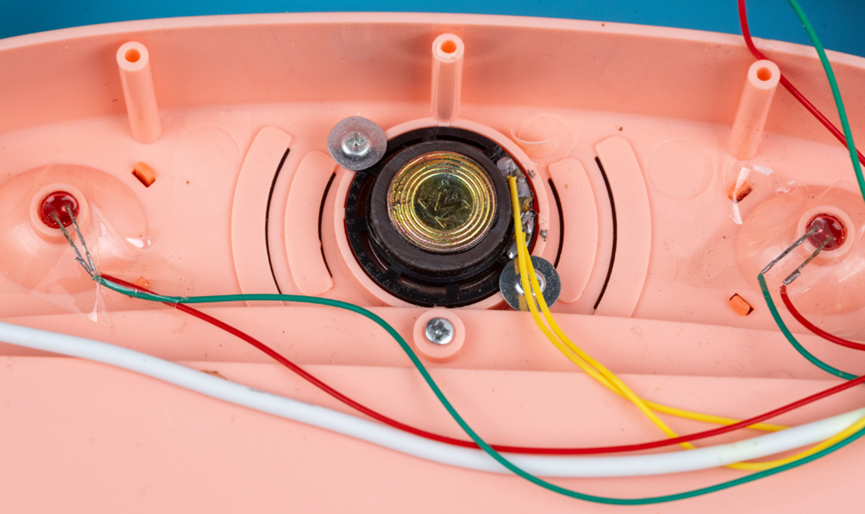

扬声器和两侧的LED灯细节。

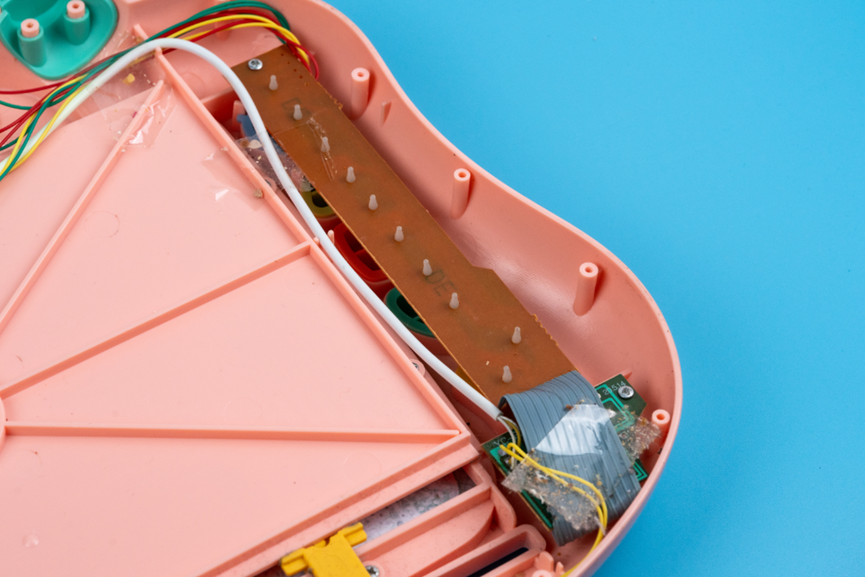

控制板在整个画板的左下角，只有一丁点儿。

控制板上面还有一个按键板。

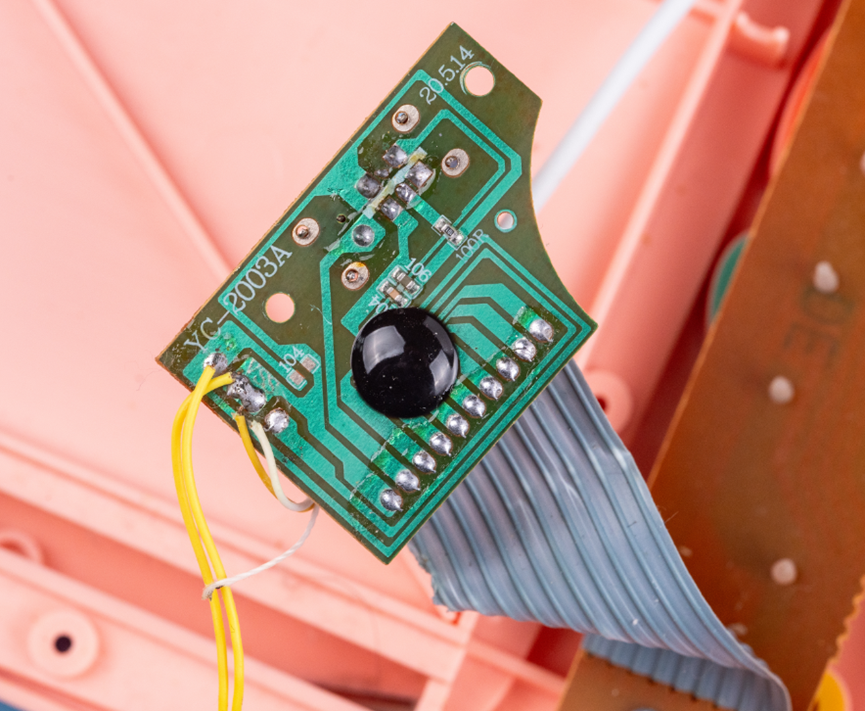

不出意外，控制板是单面板，用的牛屎芯片。整个板子上除了牛屎还有两个贴片电容和一个贴片电阻。

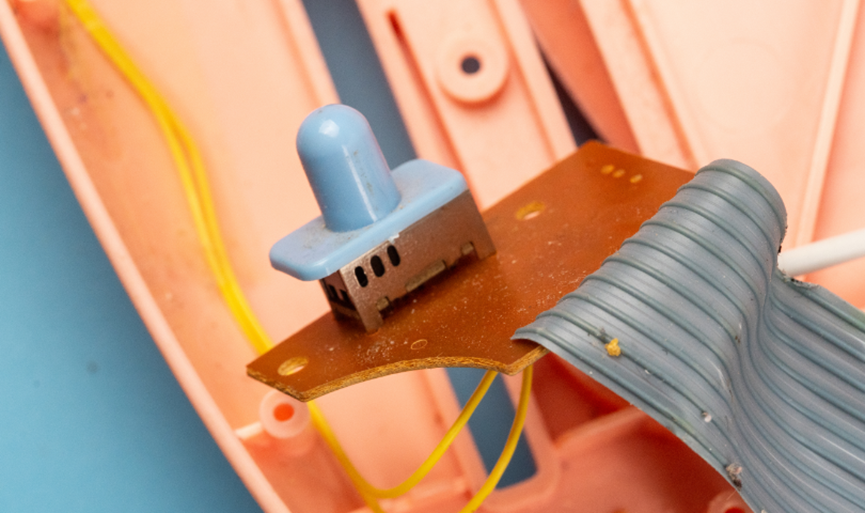

控制板背面的电源波动开关。

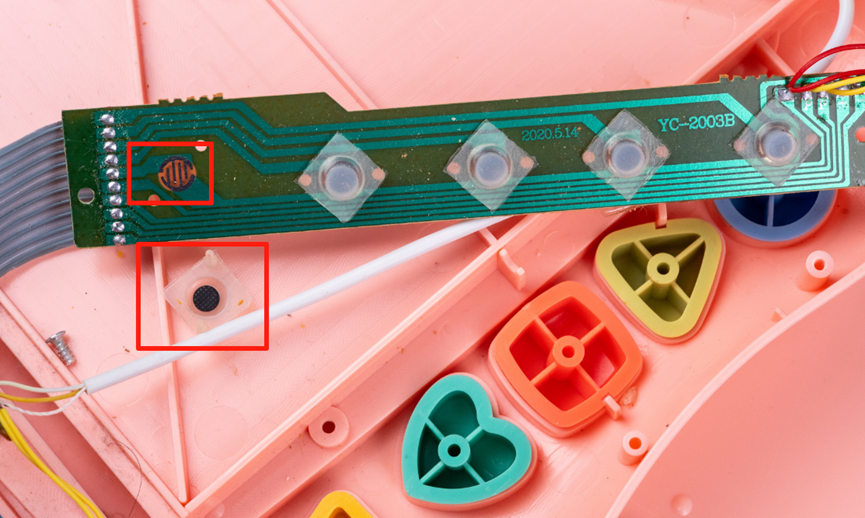

按键板也是单面板。

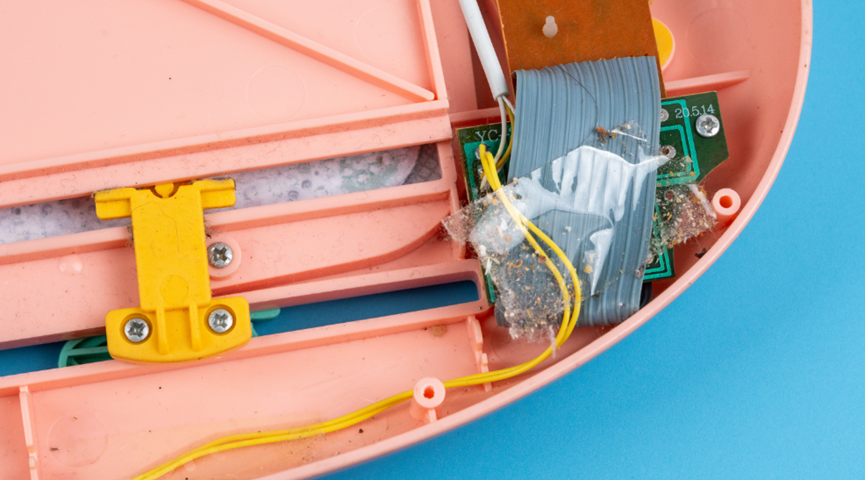

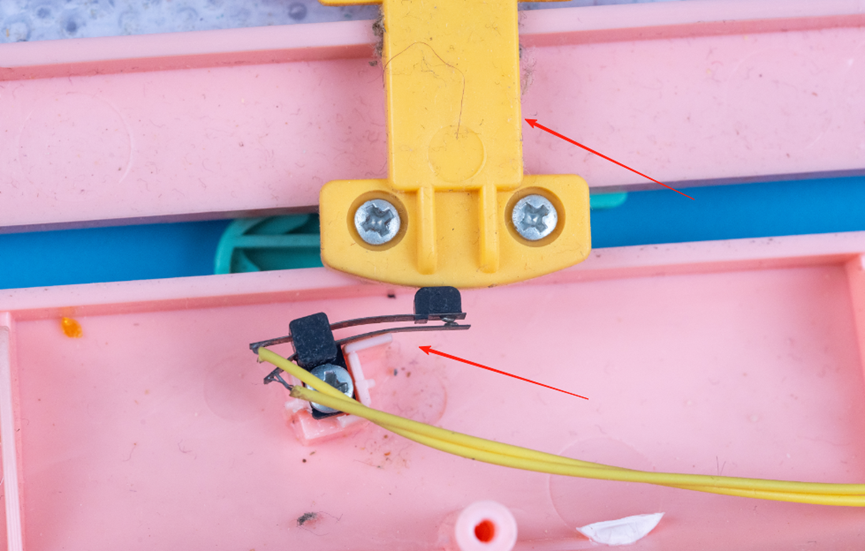

擦除杆经过时，会触发一个开关，用来播放一个擦除的音效。

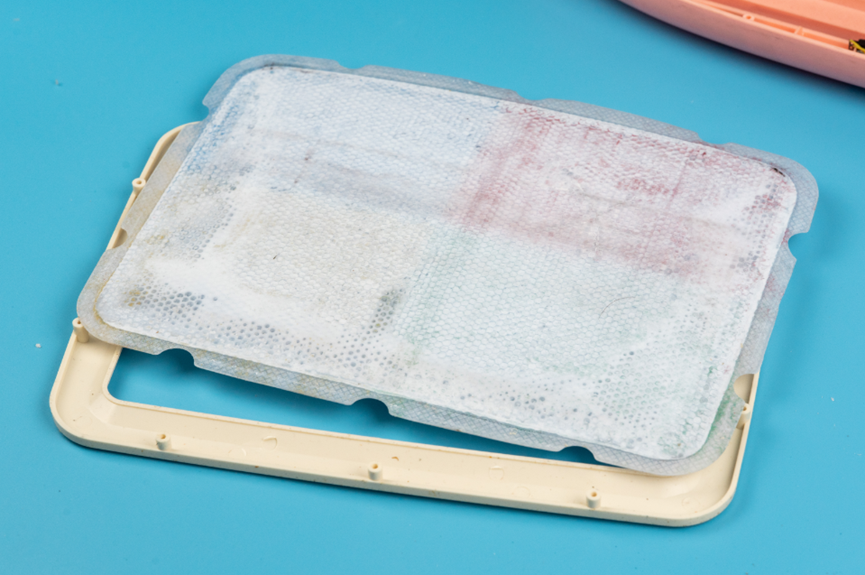

磁性画板最核心的东西就是这块板子。我原本是打算研究一下这个原理的。但是看到里面有白色乳状液体，想想还是别拆了，不然会把这种白色乳状液体弄得到处都是。

所以我去搜了一下它的原理并简单理解之后描述出来：

最表面是一层磁性材料，中间隔一层空的，在这一层放置一个擦除杆。再往下一层，里面的乳白色液体中包含一些磁性颗粒，这种磁性小颗粒的两个磁极做成不同的颜色。这样使用带较强磁性的笔尖在画板上绘画的时候，磁性小颗粒就会被吸附上来，从而磁吸在表面的磁性材料上。擦除时使用擦除杆物理分离上表面的磁性层和里面的磁性颗粒即可。所以在下面应该也有一层磁性层，这样会把磁性小颗粒的另一个磁极吸附过去，从而让整个画板显示白色。

其实这玩意坏就坏了，我实际上没打算修，答应他也是为了顺利拿走做拆解。拆解完之后，变成了一堆垃圾，放在门口还没来得及扔掉，结果昨天儿子来工作室视察，看到这个画板的残骸了，居然天真的问我修好了没。我只能说年轻人的世界还是太单纯​！
