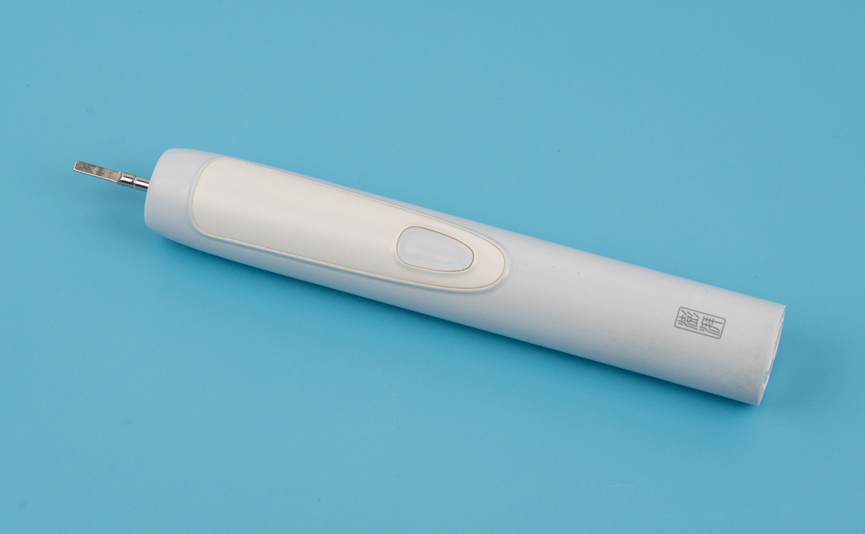

这是群友寄来的一款澎湃电动牙刷。也是经过几年996之后，寿终正寝了，所以让它再次发挥一下余热，成为我的拆解素材。

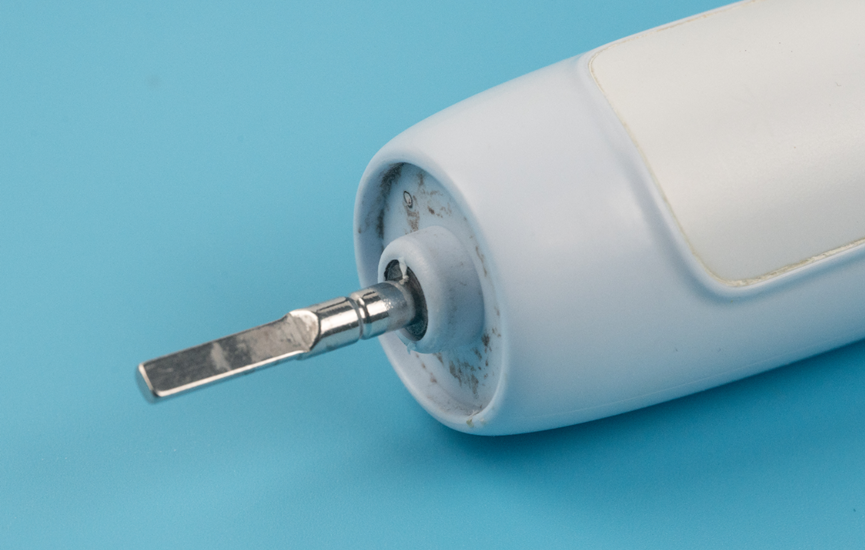

震动头细节。

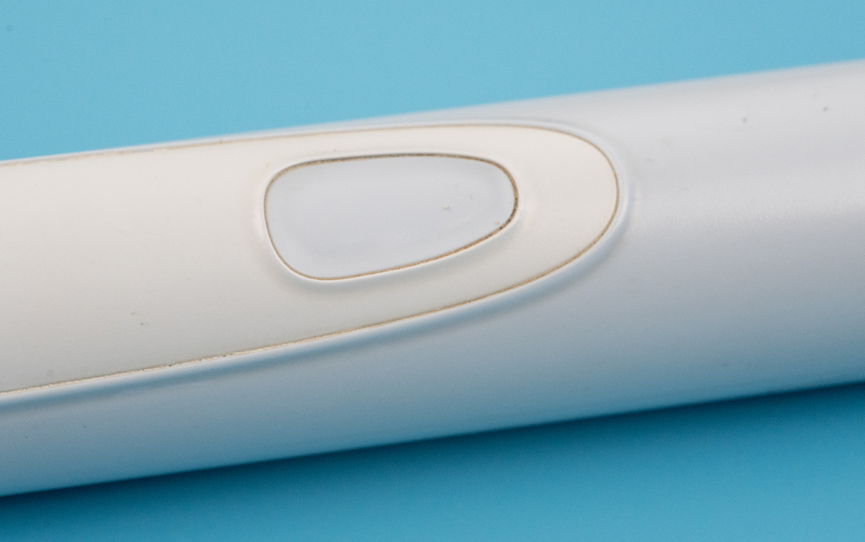

这个按键貌似已经按不动了。

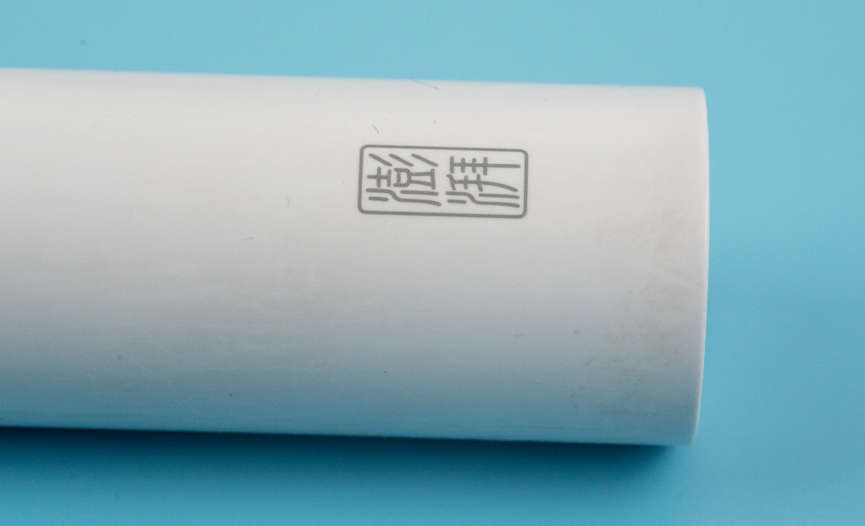

第一次见到这个电动牙刷品牌——澎湃。

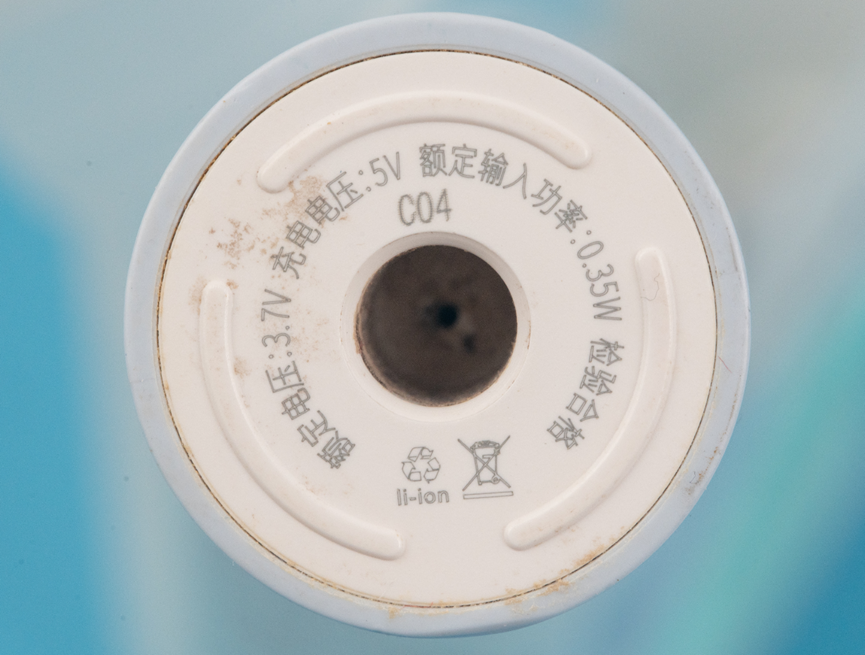

底部可以看到额定电压3.7V，充电电压5V，额定功率0.35W。支持无线充电，但是无线充电底座没拿到。

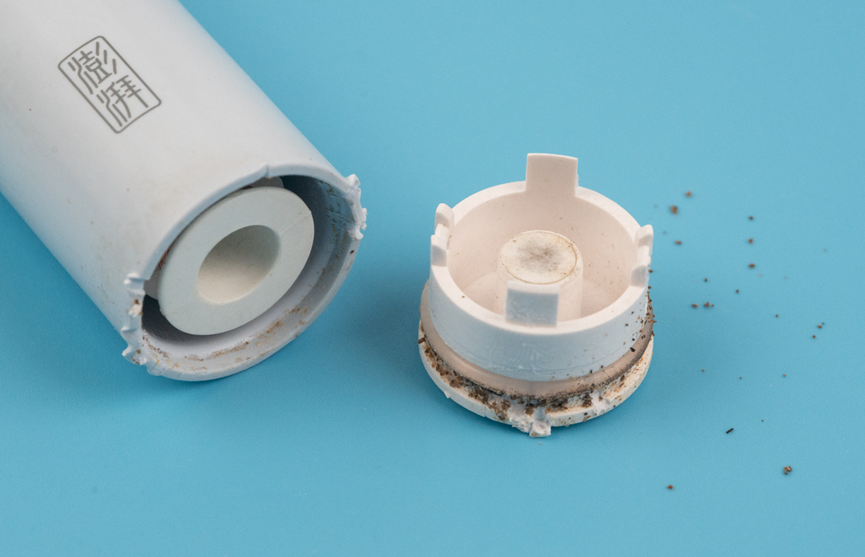

刚把尾盖敲下来就爆装备了。半透明的O型防水圈，周围有很多黑色的渣渣，看着非常可口。

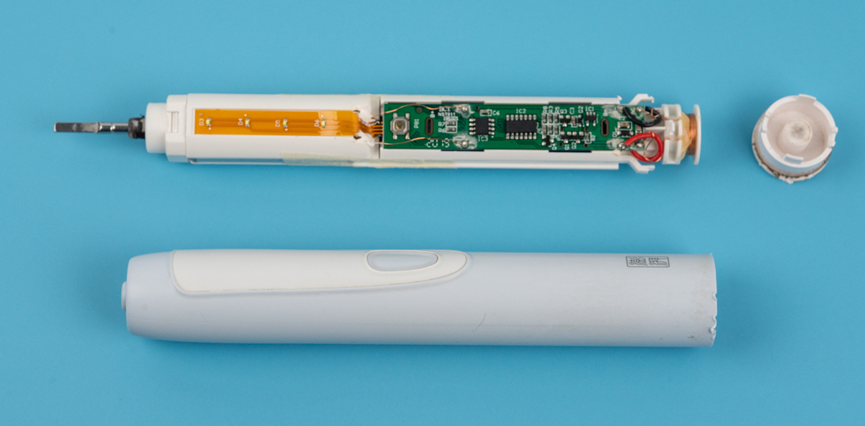

直观来看，电路板不是很复杂，四颗状态指示灯是做在一个FPC软板上的。

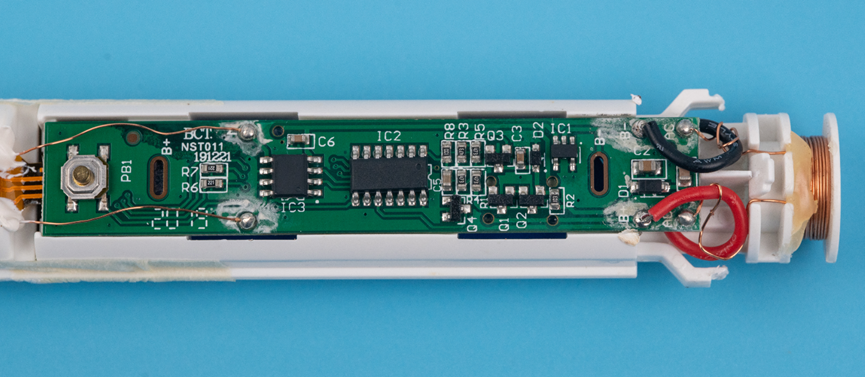

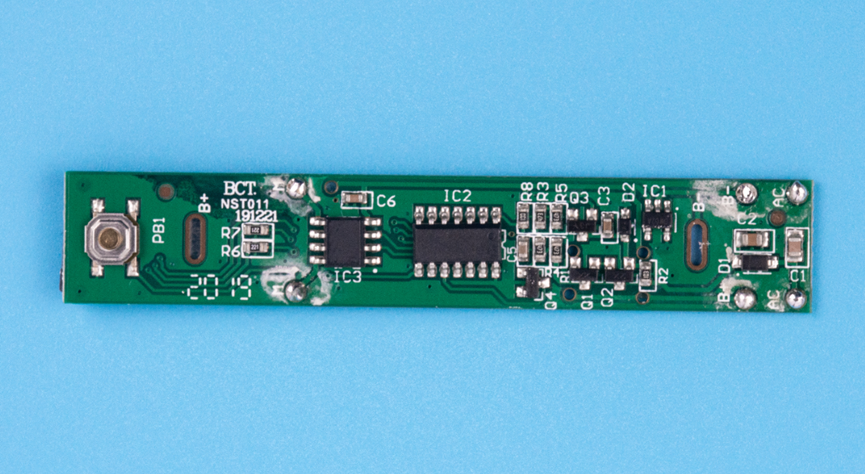

IC3很显然是一个电机驱动芯片，5脚和8脚引出后连接到震动马达。IC2是主控芯片，这些器件都没有丝印。右边的IC1和Q1\Q2\Q3实现锂电池充电等功能。

电路板非常简单，是20年19周生产的。

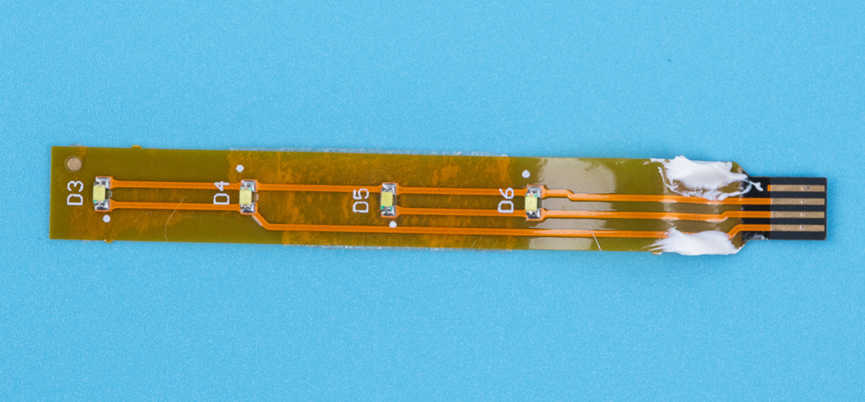

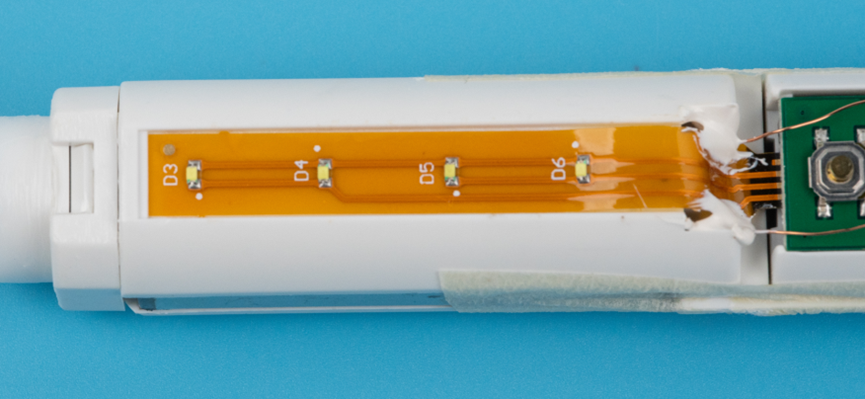

四个LED，两个两个是并联的，但是方向是相反的。这样通过三个IO可以实现四个LED实现多种点亮状态。

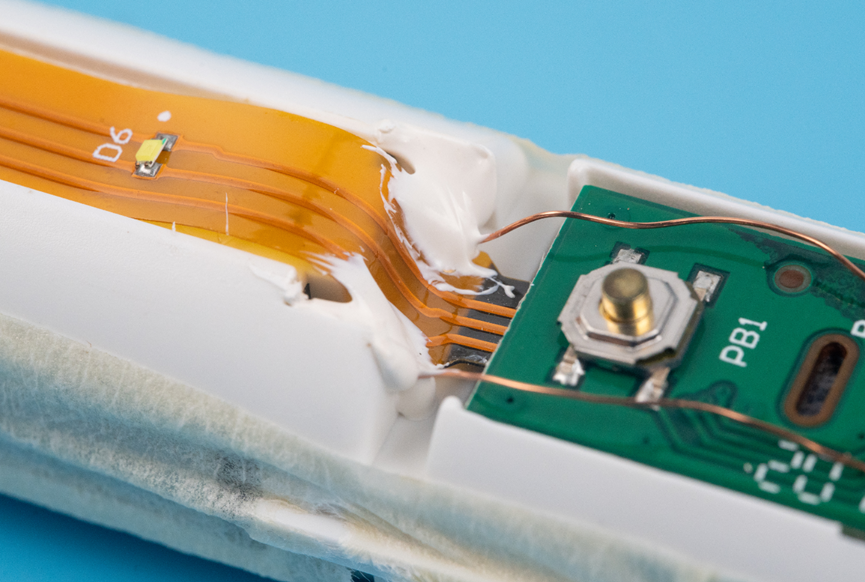

在FPC软板弯折的地方，同时也是振动马达引线进入马达的地方，打了白色硅橡胶。

金手指处虽然有四根引线，但是实际上确实是采用3个IO来点亮4个LED的。

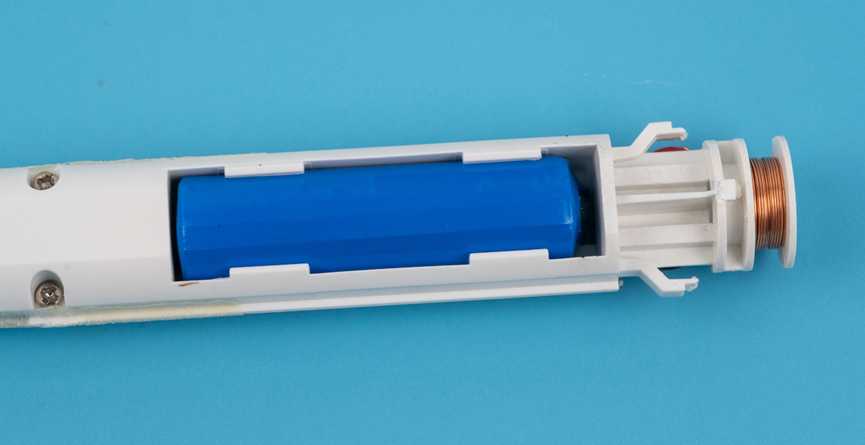

电路板背面是锂电池槽位。和其他电动牙刷的卡扣方式一样，它也是通过伸出两个卡扣卡在外壳上。尾部是充电线圈。

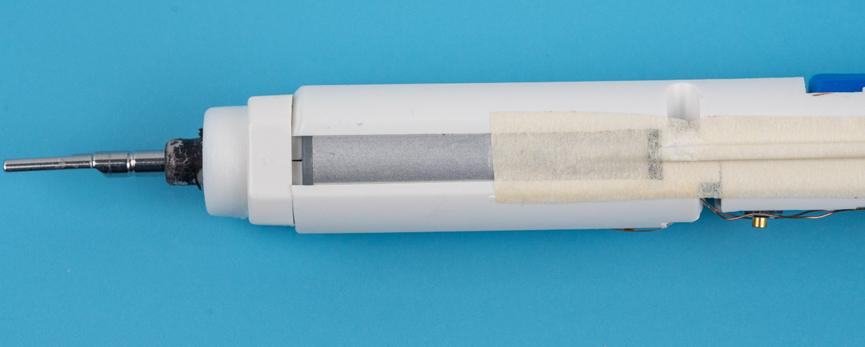

从侧面可以看到震动马达。

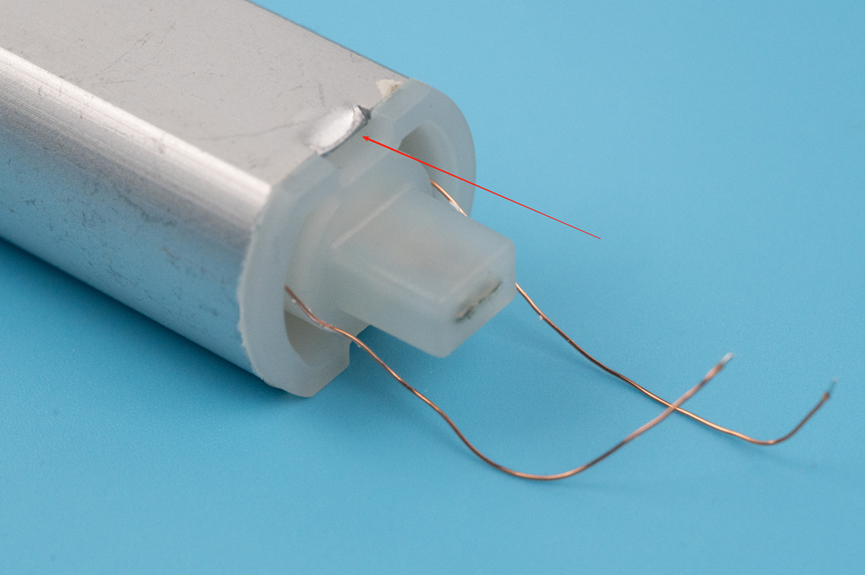

拆下马达，两端是半透明塑料的。

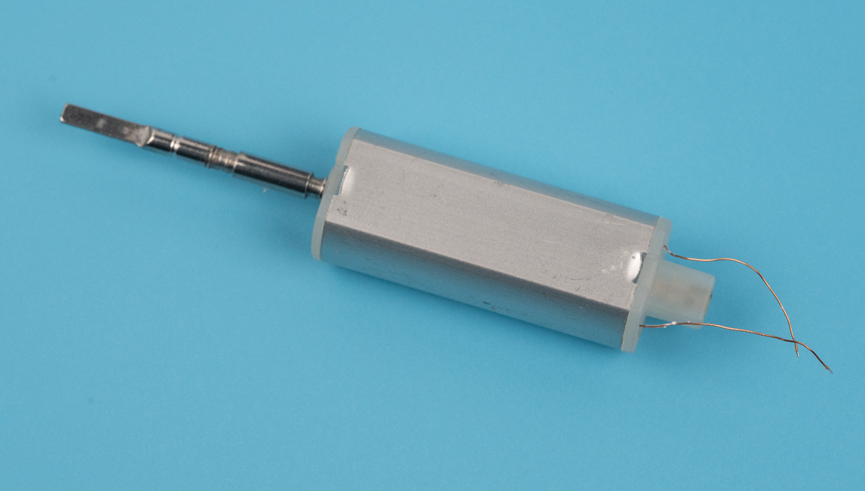

仔细观察震动马达貌似是铝合金壳体。

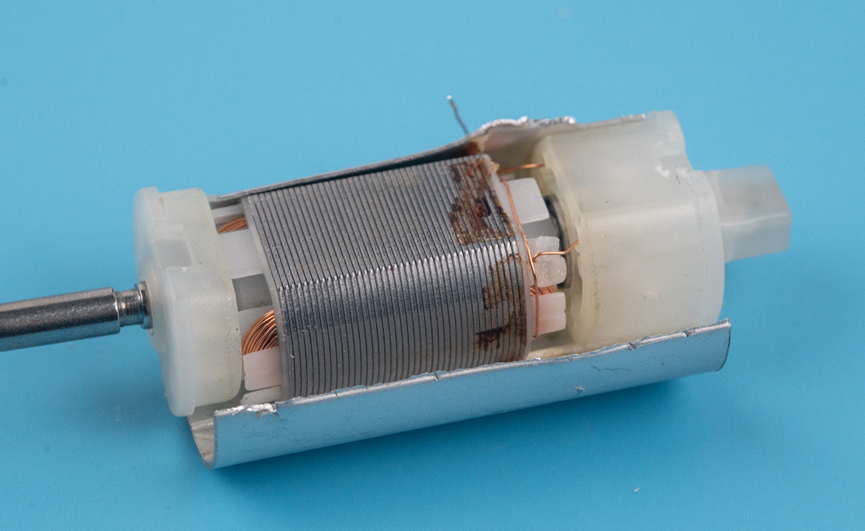

直接拆解，果然是铝合金壳体。

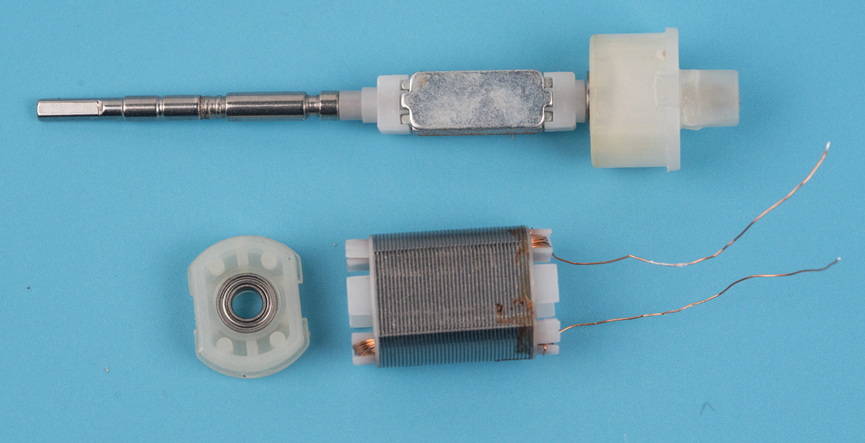

震动马达全家福。

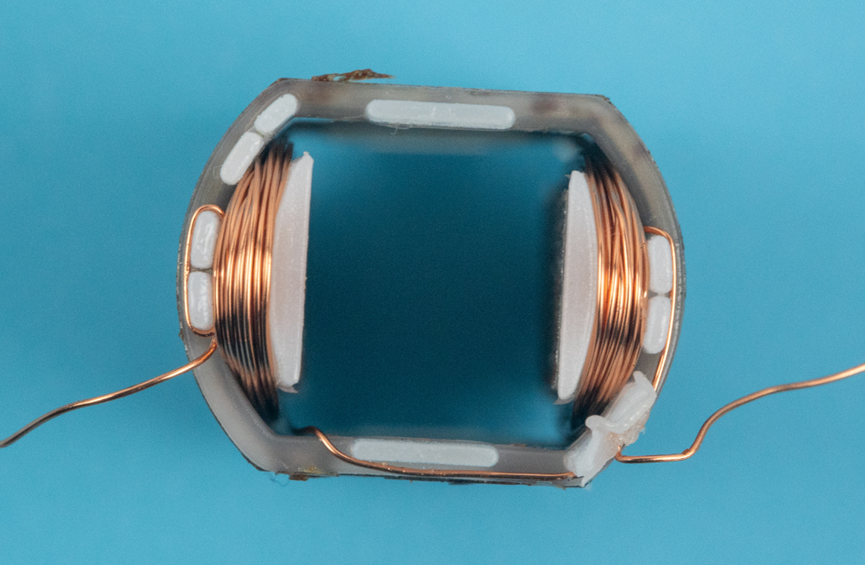

绕组。

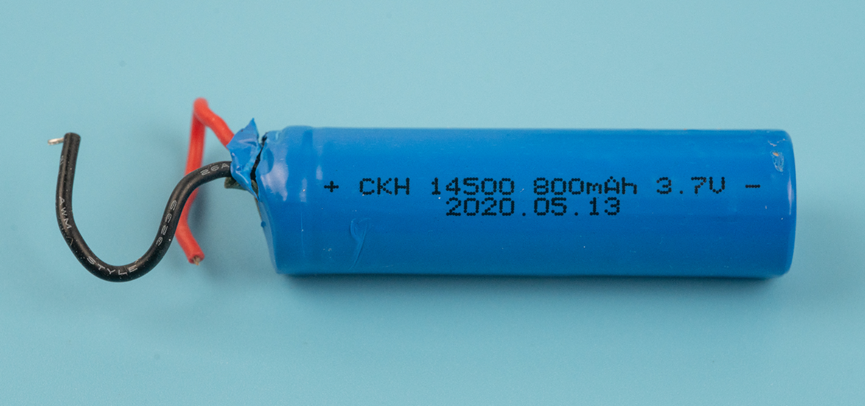

这个牙刷用的电池是800mAh的14500锂电池，制造日期2020年5月13日。

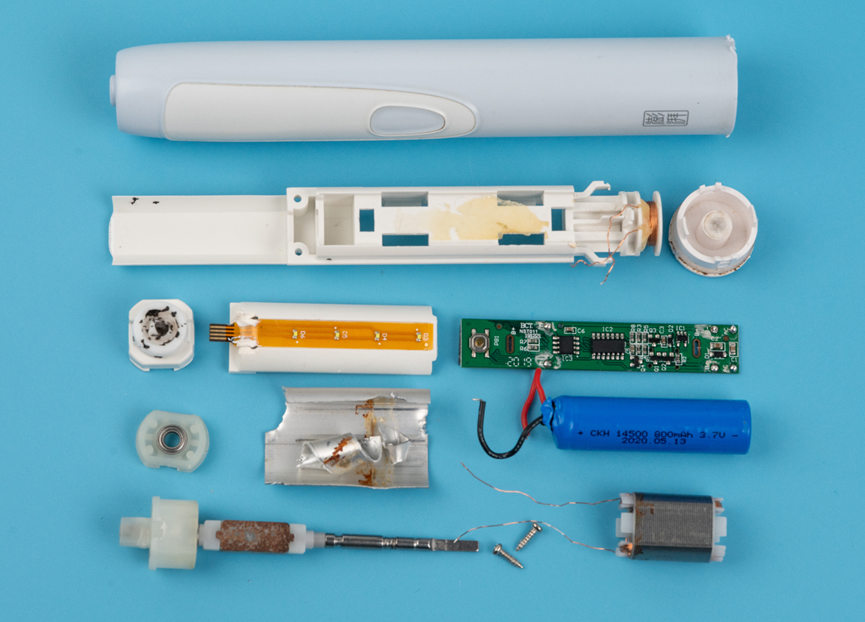

整个电动牙刷全家福。我后来与寄这个电动牙刷的网友联系得知，这个电动牙刷是4年前148买的，一支牙刷加5只刷头，用到最后无线充电座找不到了，而且时间也比较久了，就换新设备了。我个人认为，这个价格，这个做工，算是比较合理。最起码电动牙刷最核心的机构——震动马达，用的还不错，没有用那种最简单的614空心杯电机。当然，从电路板上的芯片用料来说，它肯定算不上多好，只能说符合大多数白色小家电的设计策略。但是这样一支牙刷加上5只刷头的卖家是148的话，而且使用四年多还没坏，对消费者来说还算比较友好的。
