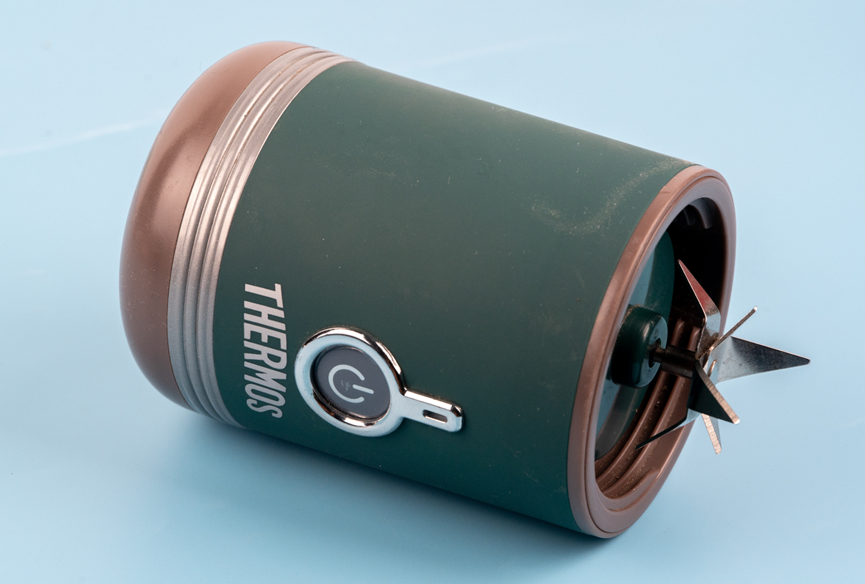

家里有一个便携式的果汁机，其实就是这么一个部件加上下面的杯子。为了方便拍摄，我去掉了杯子，只拍今天要拆解的这部分。

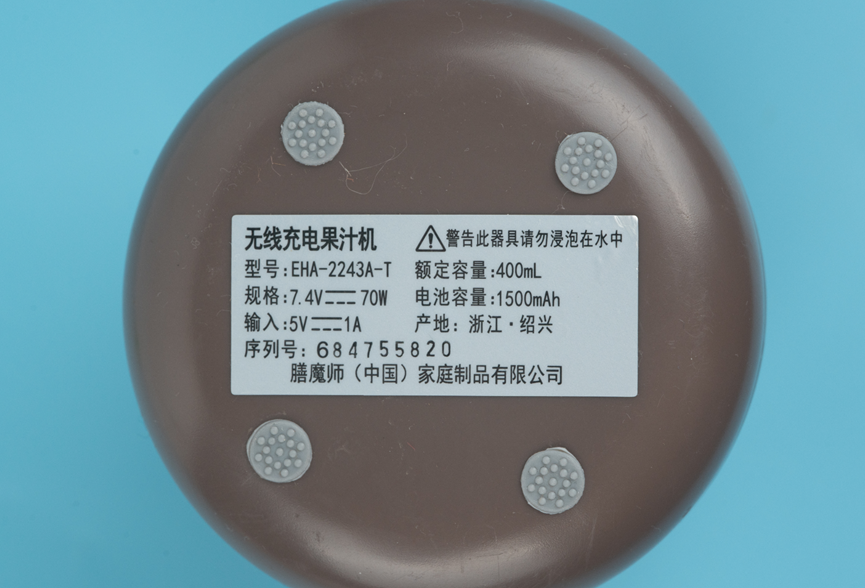

型号是EHA-2243A-T。看这个规格7.4V，应该是两个锂电池串联的，电池容量1500mAh。充电电压5V，电流最大1A。

已经闲置好久了，可以看到到处都是灰尘，幸亏要拆掉了，不然清洗起来太麻烦了。

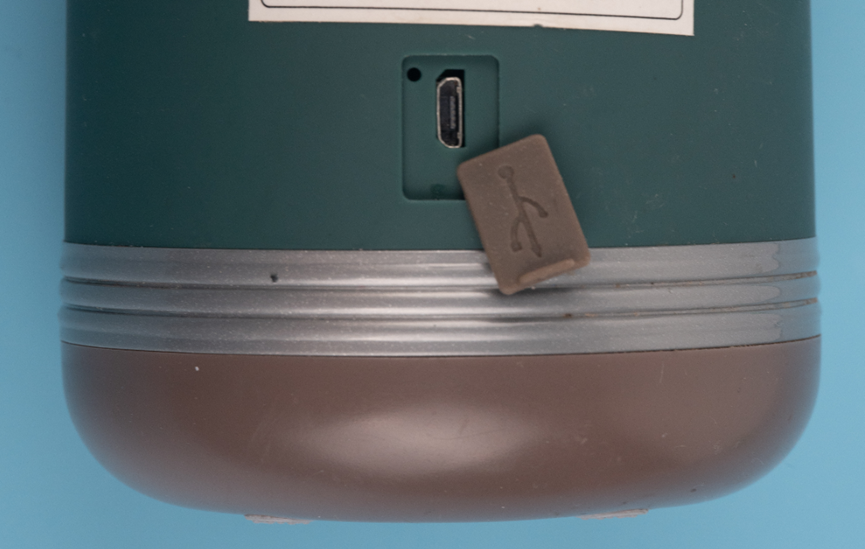

这玩意确实有点过时了，充电口还是Micro-USB。

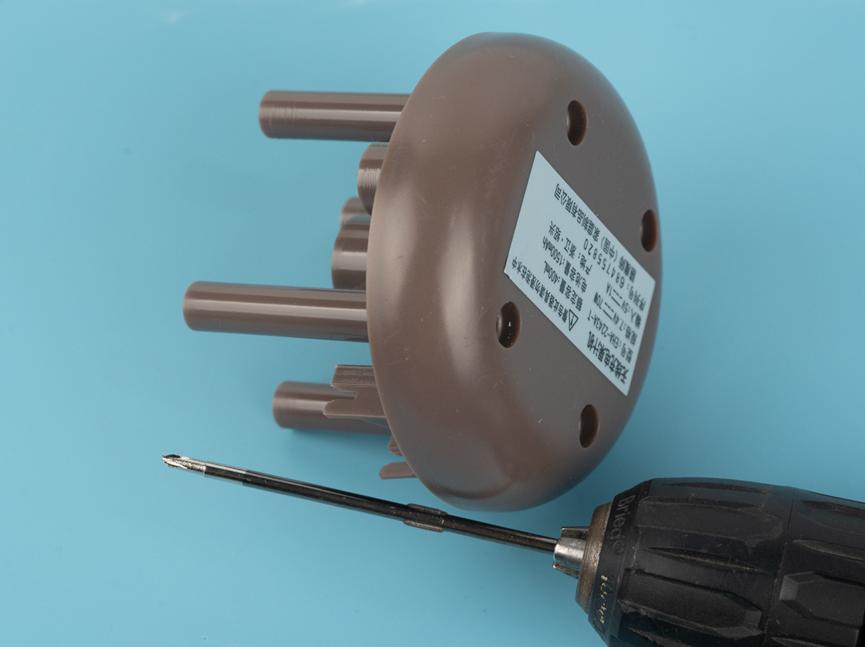

这几个螺丝孔特别深，一开始我不知道深浅，换了好几个螺丝刀都插不到底，后来知道深浅了，换了个更长的批头才触底。

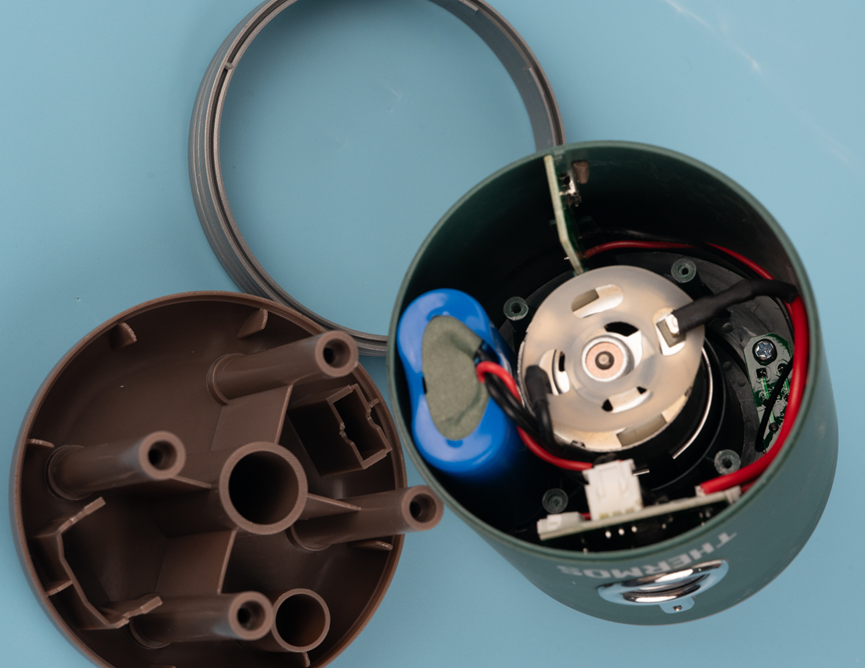

拆开之后里面看着比较简单。两颗包在一起的锂电池、一个直流有刷电机、一个电路板。

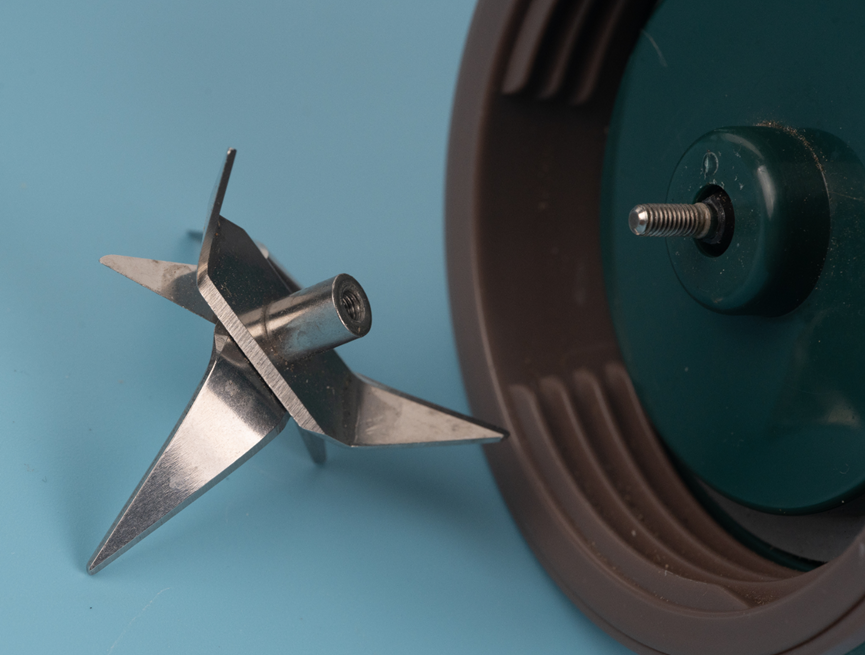

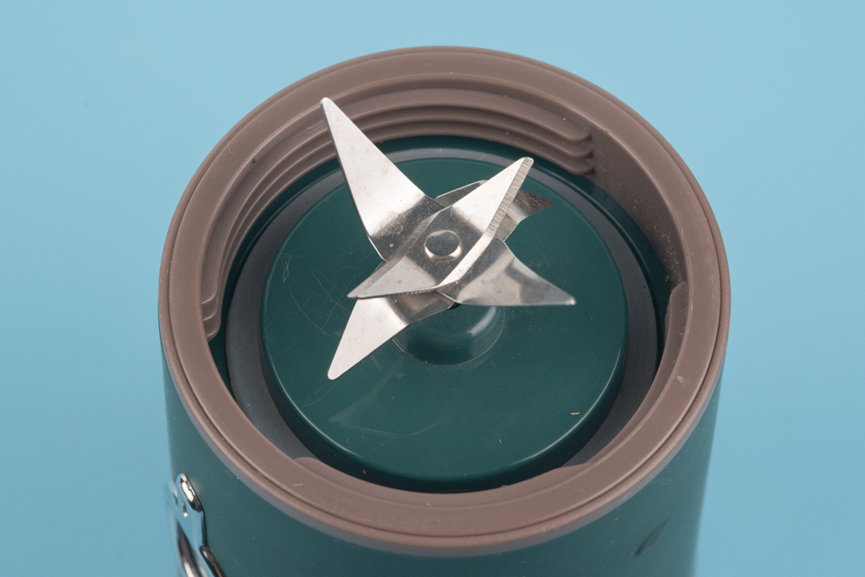

接下来要拆解，需要先把这个刀头拧下来。

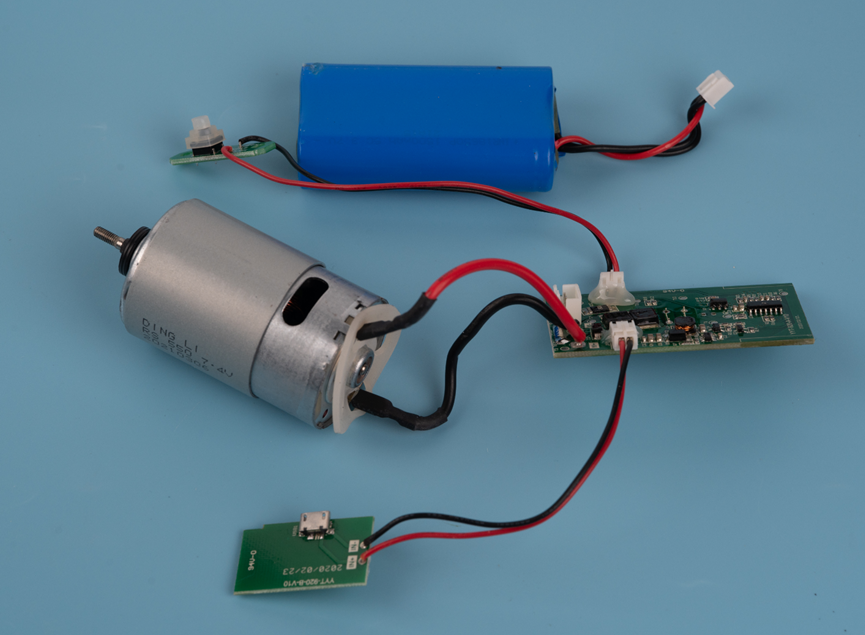

拆解出所有内部组件之后，就是这些东西。这里面有三个电路板，一个是控制板，一个是USB充电口子板，那么另一个板子是干什么的呢？

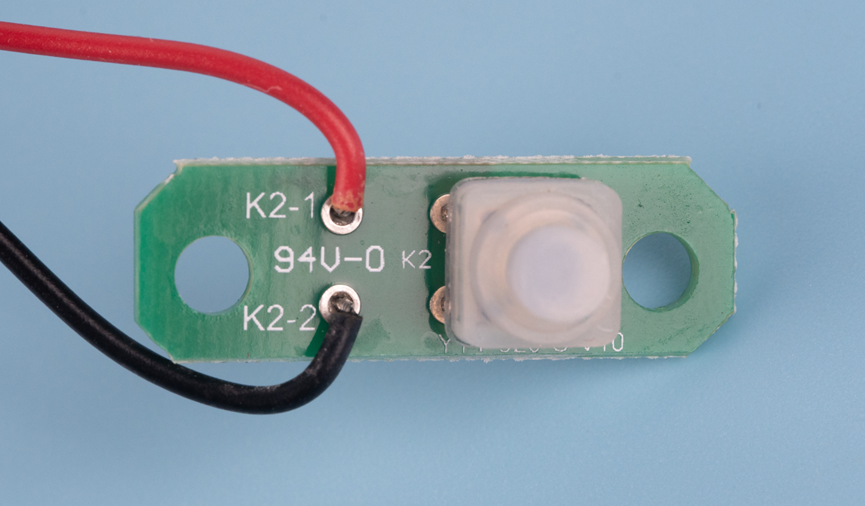

这个板子也很简单，上面就一个按键，但是按键上套了硅胶套，你说它想干啥呢？

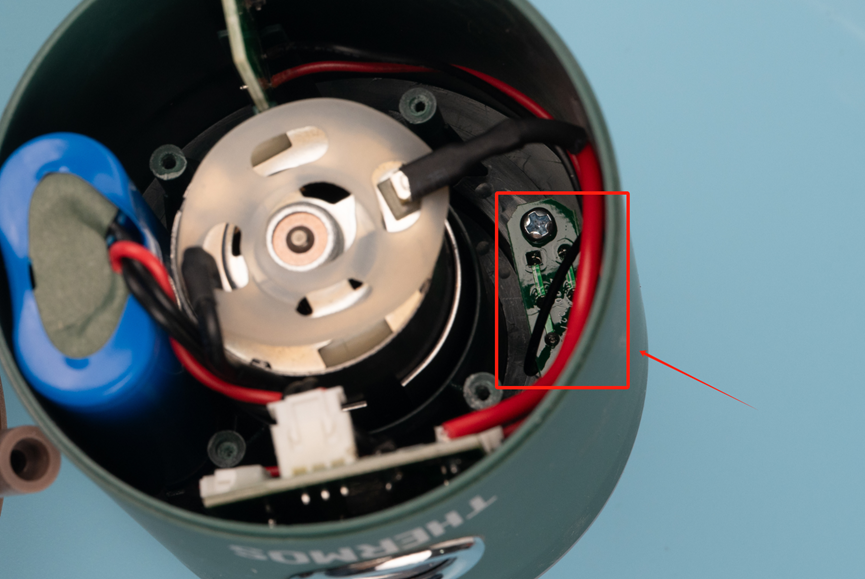

其实仔细观察这个板子安装的位置就能猜出来，它的作用是为了检测盖子有没有盖上。

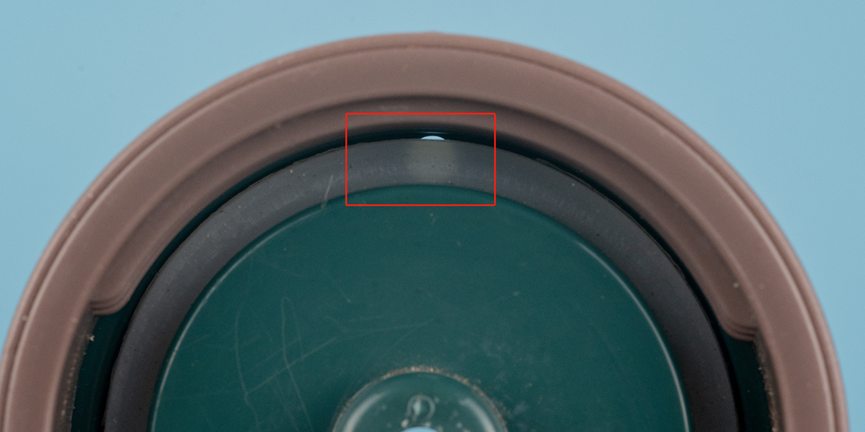

这个按键板安装上之后，按键会从这个小孔里伸出来，如果把这个果汁机和下面的杯子拧在一起，这个按键就会被按下。这时候按开关按键才能开启果汁机，让刀头转动，相当于是一种安全机制，防止杯子未拧上时误触到开关按键，刀头伤到人。

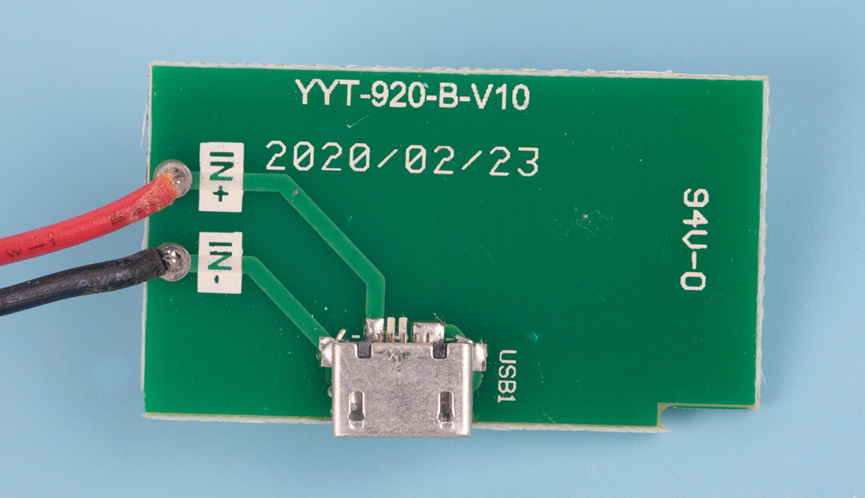

这是Micro-USB子板。只用到了VBUS和GND，没有用到USB信号。

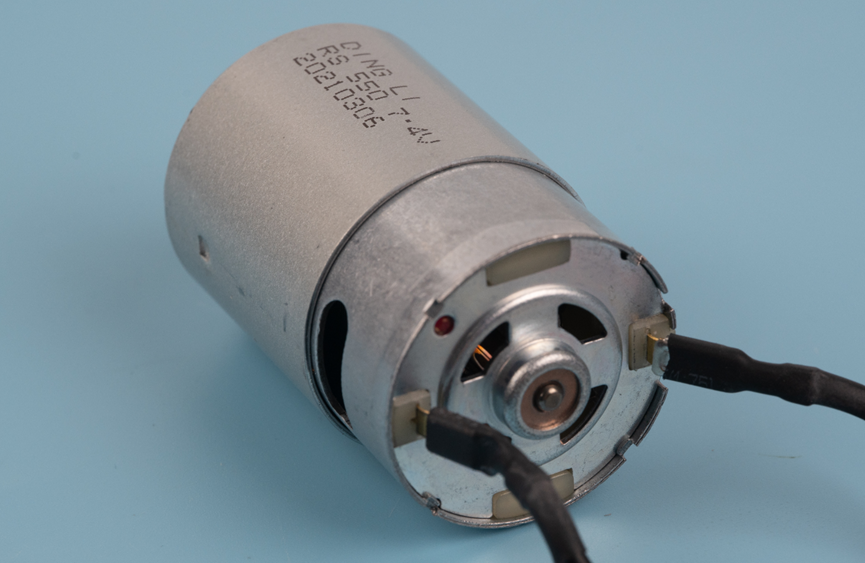

电机的质量看着不错。

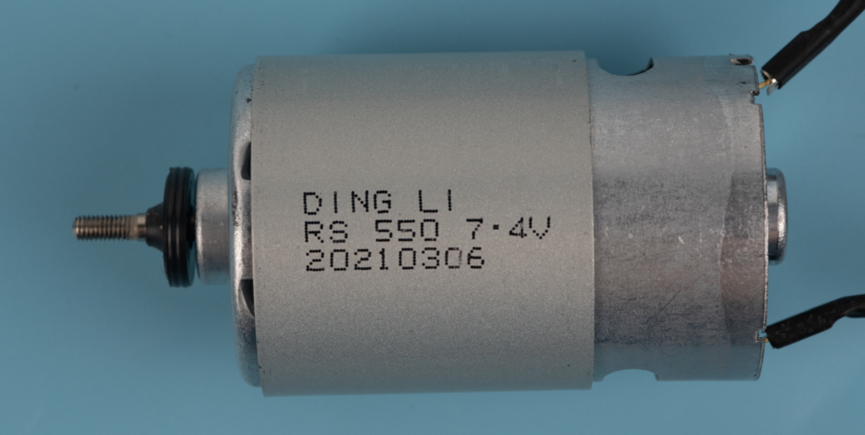

型号是RS550，额定电压7.4V。这个出轴是螺纹的，这个比较难受，像diy点什么用不上这个电机了。

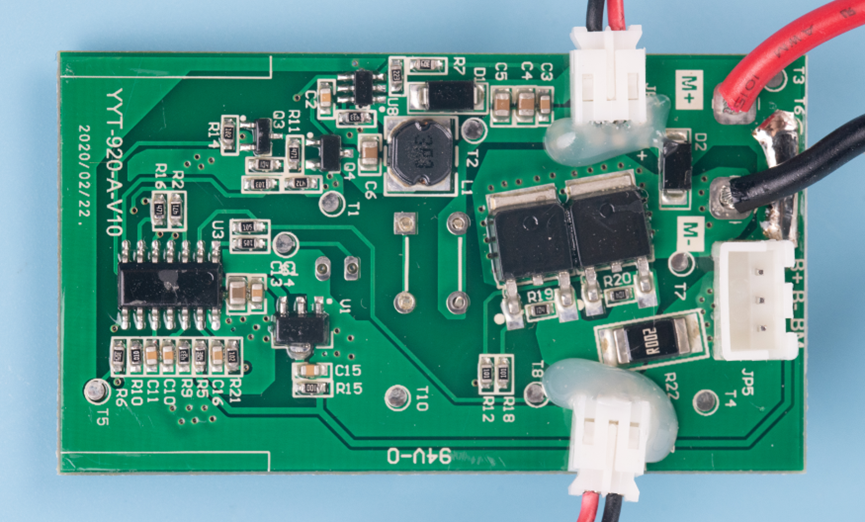

接下来看看控制电路板。

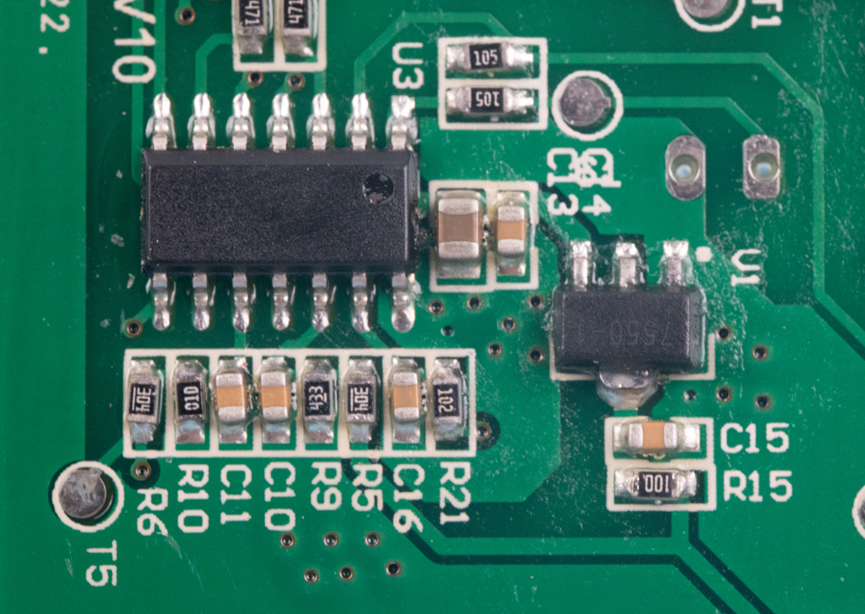

主控芯片封装是SOP-14，没有丝印，这必然是8bit的MCU了，价格几毛钱，市面上各种品牌的大把的，所以也没必要纠结这个事什么型号。

旁边有一个SOT-89封装的LDO，型号是7550-1，作用是把7.4V的锂电池电压降压到5V或者3.3V给这个单片机用。

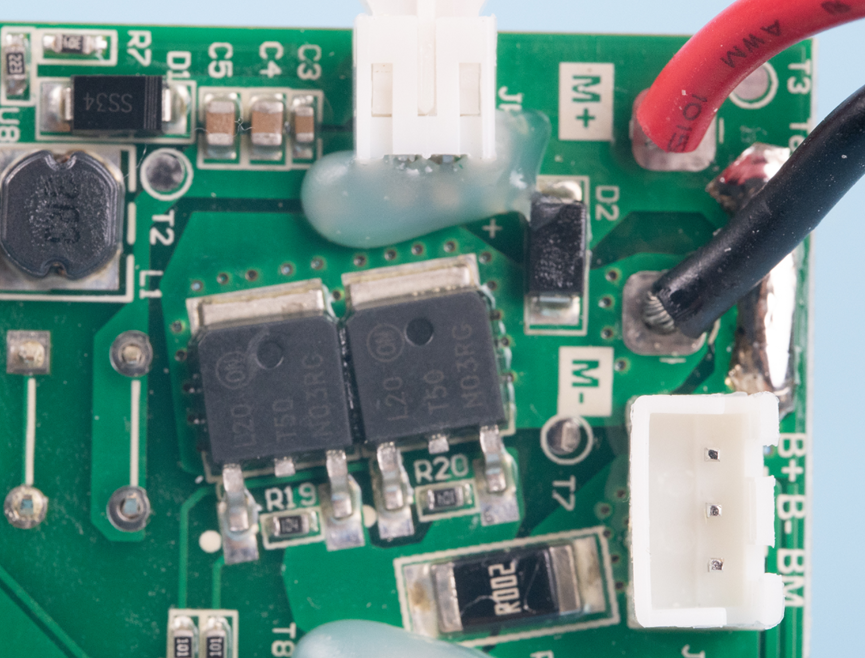

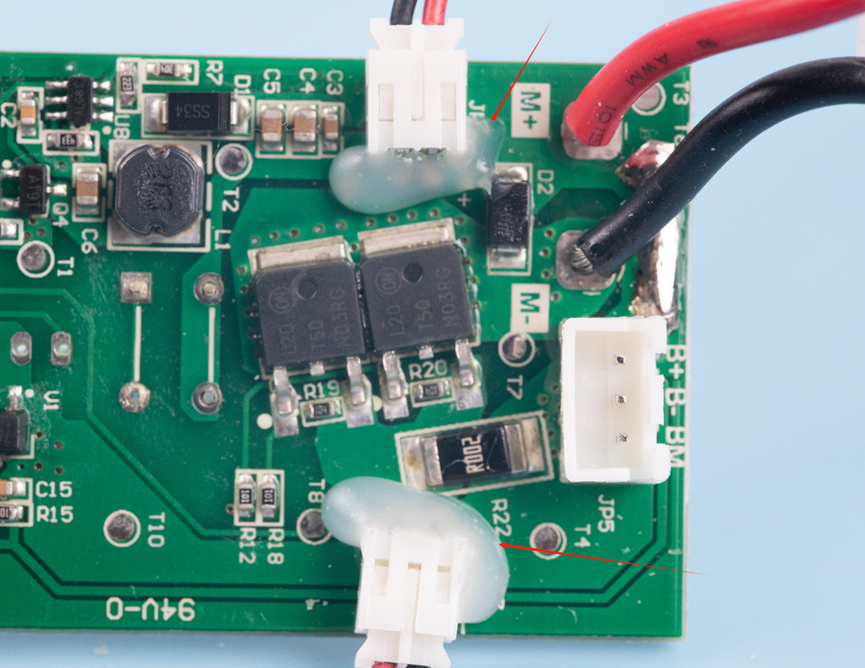

电机驱动使用两个MOS完成，MOS是安森美的NTD50N03RG，电压25V，电流45A，封装DPAK。这两个管子是并联使用的。旁边有一个2毫欧的电流采样电阻，实现电流检测。电机是感性器件，为避免产生过高反向电动势损坏电路板，上面反向并联一个用来续流的肖特基二极管D2。

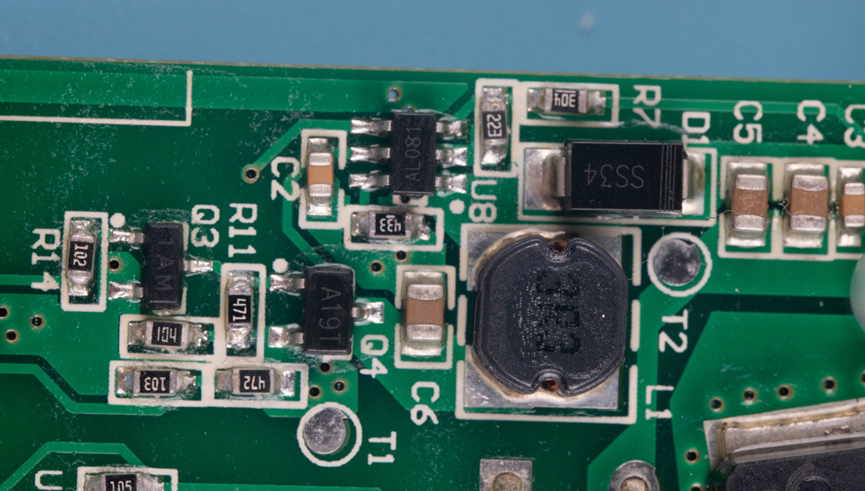

由于USB进来的电压是5V，而锂电池两个串联之后电压7.4V，要充电就要先升压。上图中这部分电路就是实现这个功能的。丝印AL081，封装SOT23-6的器件就是升压芯片。类似的芯片有LN6291H，可以参考其原理图。

整体来说这个板子做工还不错，USB子板和检测按键子板连接器处都有打胶。电机驱动MOS用的也是国际大厂的料，估计拆了这个再买一个，质量可能就不如这个了。
