Hello Kitty充电宝拆解

置顶

精

活动

今天闲来无事，去垃圾回收站捡垃圾，看到一个呆萌呆萌的充电宝，花了三块钱从垃圾站老板手里买了过来。

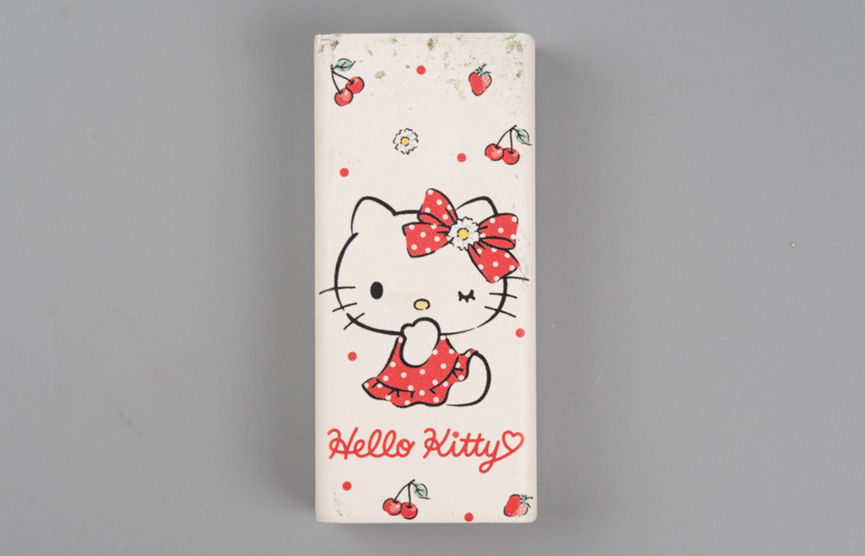

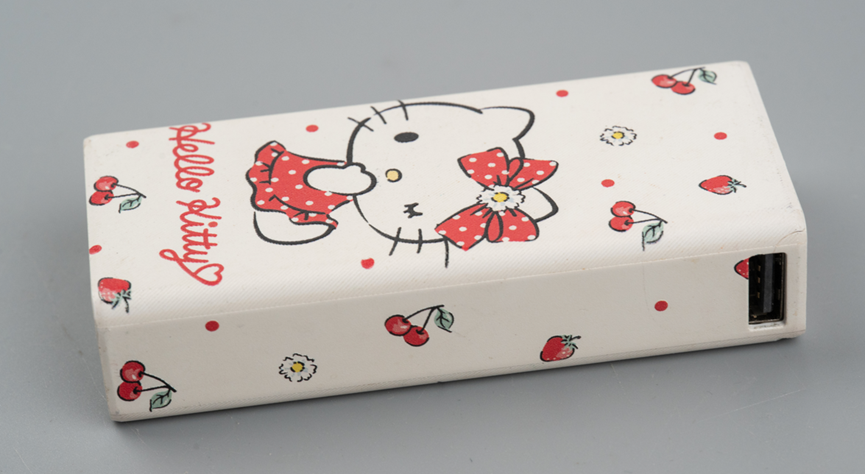

这么呆萌的充电宝，前主人肯定是个萌妹子。

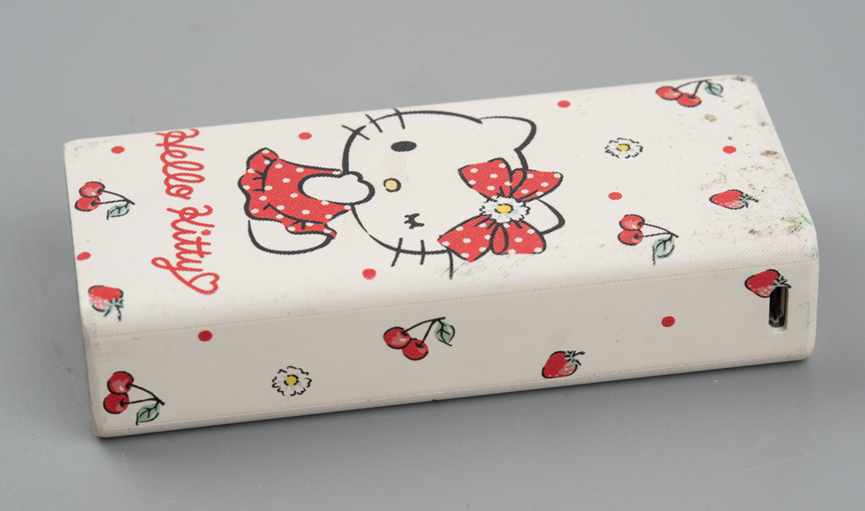

充电宝的一侧是Micio USB口。

另一侧是USBA输出口。

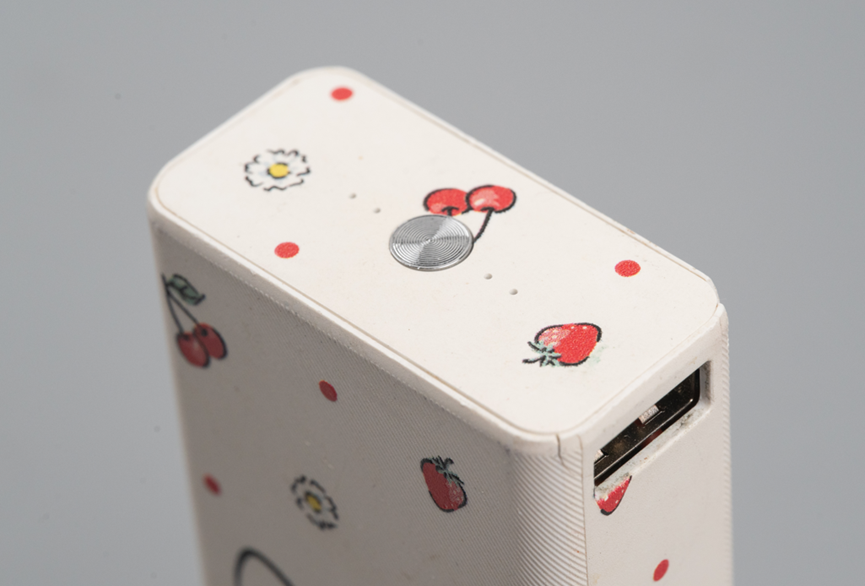

顶部有一个开关按键和四个LED指示灯小孔。

底部有参数。输出最大5V2.1A，容量是6000mAh。有FCC和CE认证。

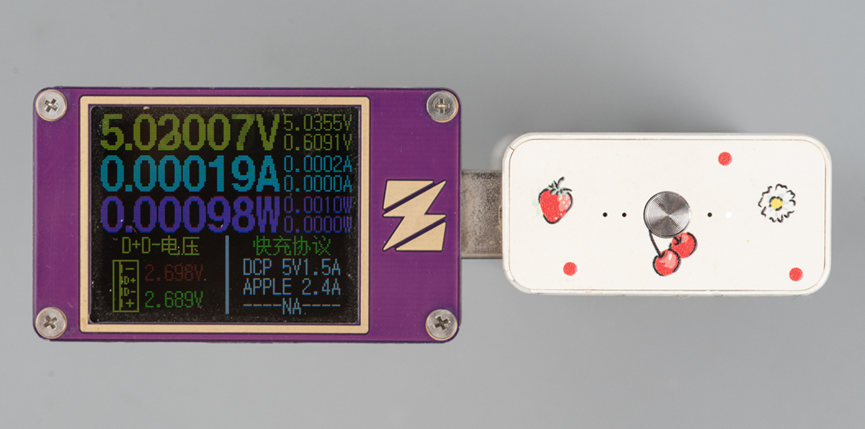

测试了一下，还是可以用的。估计是Micro-USB口太老，或者说电池不行了，所以被放弃了。

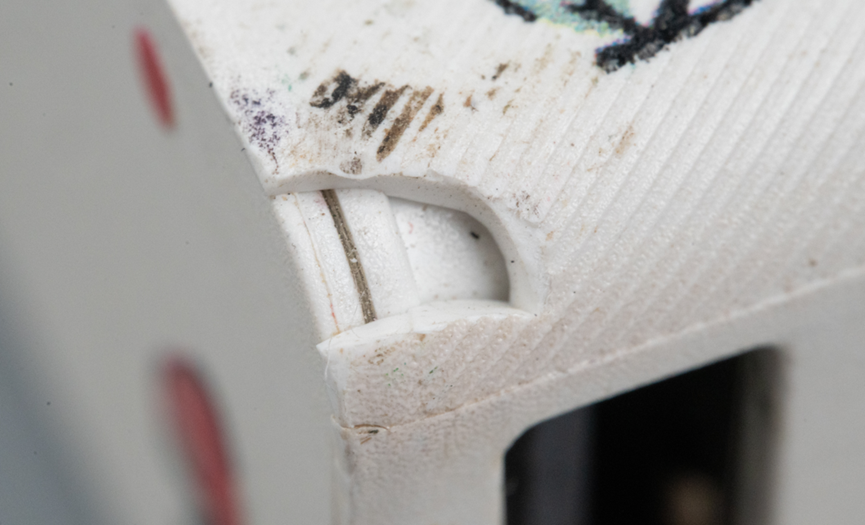

一个角有缺口，仔细观察发现有超声波焊接的痕迹。

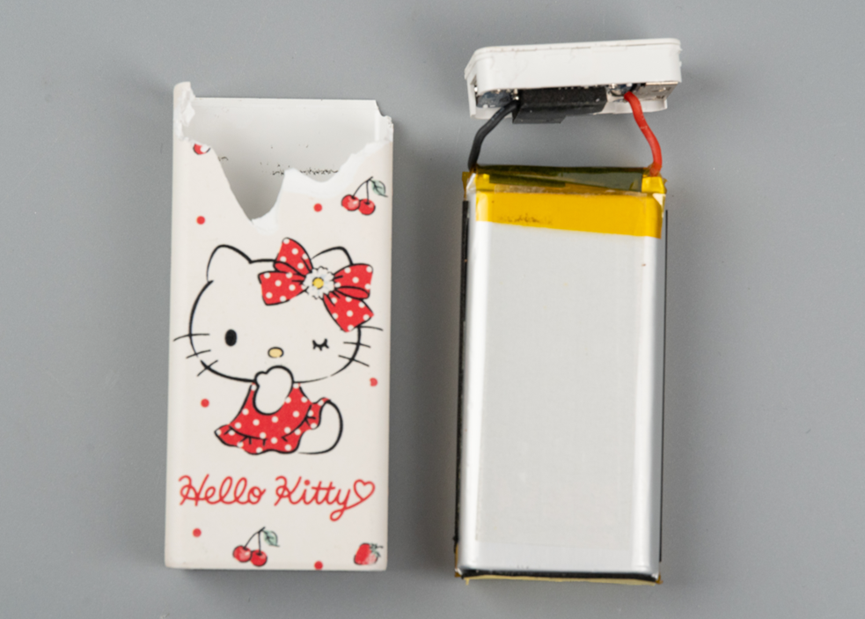

直接暴力拆解。

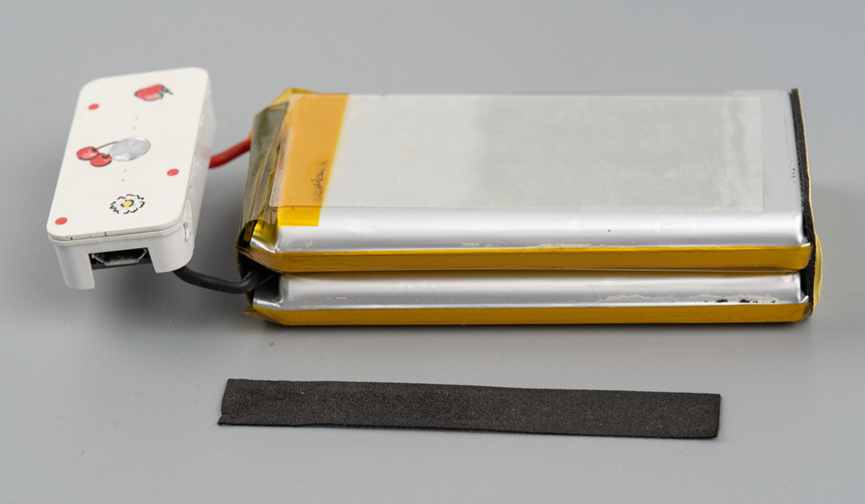

里面是两个片状锂离子聚合物软包电池。

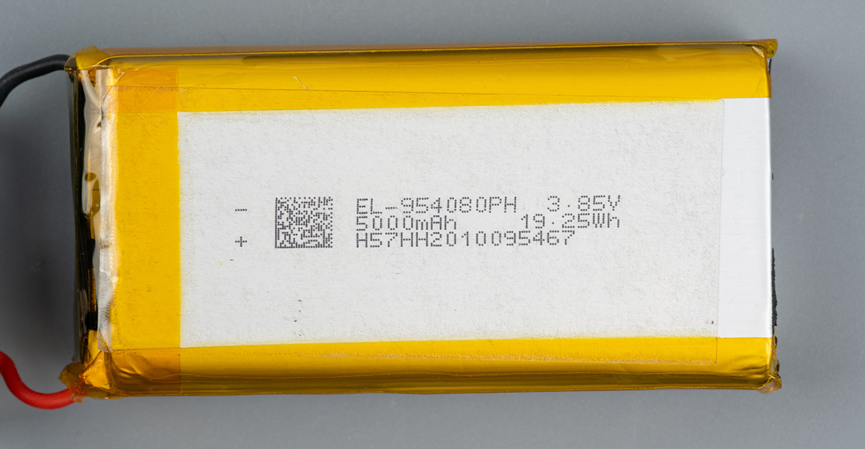

电池的尺寸是954080，意思是：9.5mm厚，40mm宽，80mm长。

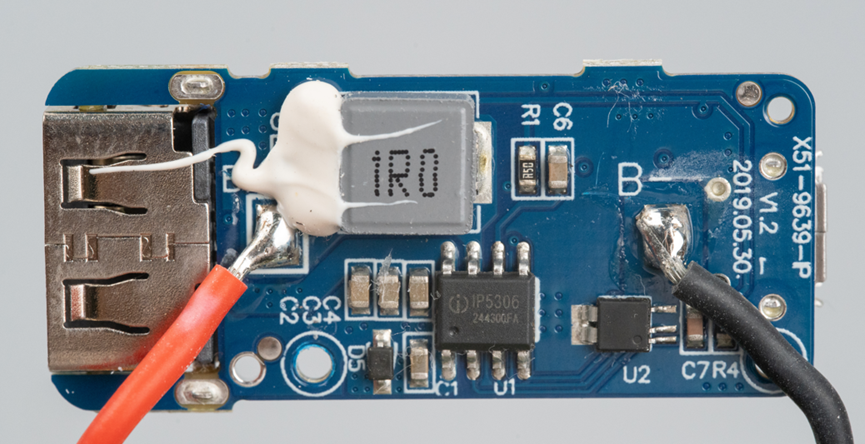

电路板很小巧。上面的芯片是英集芯的IP5306，这是一颗2.1A充电2.4A放电的高集成度的移动电源SOC。

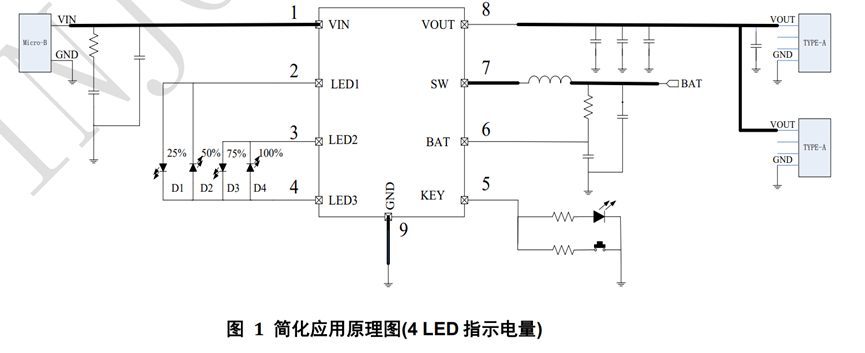

IP5306支持1、2、3、4个LED指示灯、Micro-USB充电，两个TypeA口输出，一个按键。内置IC温度和输入电压只能调节充电电流。有过流、过压、短路、过温度等保护。

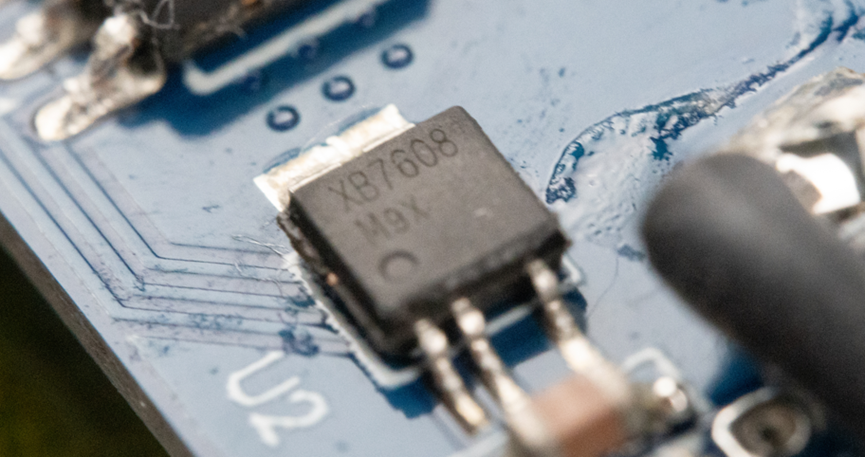

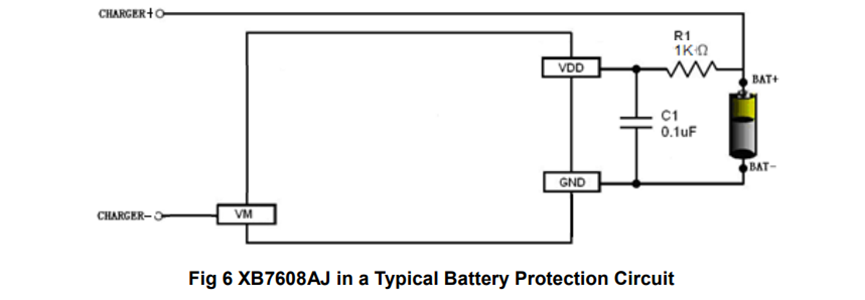

这颗芯片是赛芯微的XB7608，功能是锂电池二合一保护芯片。

XB7608相当于一颗芯片实现了DW01+8205这样的功能，集成度也比较高。

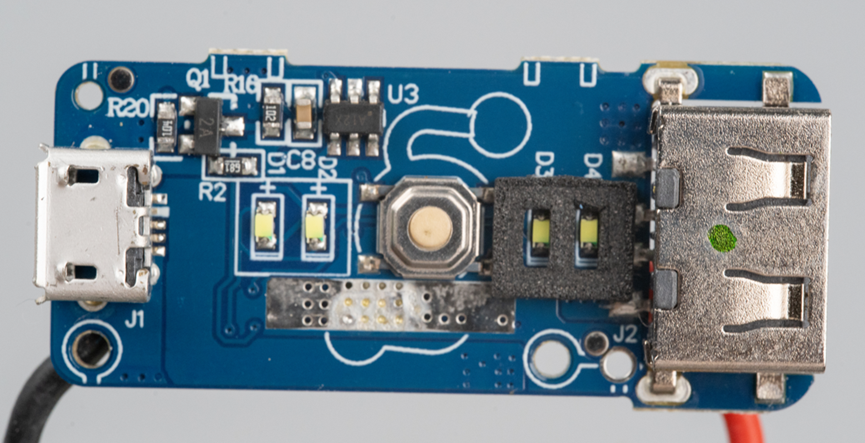

板子背面是两个USB连接器、按键、四颗LED指示灯，另外还有个SOT23-6的器件。

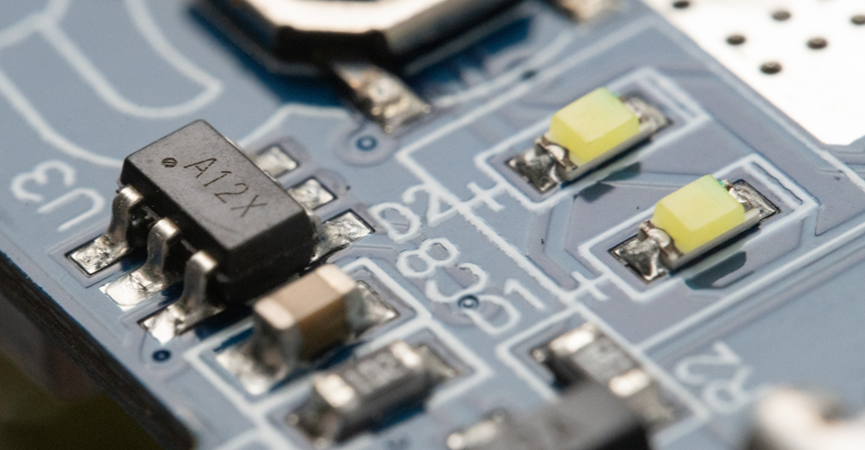

找个角度看清楚这个器件的丝印是A12X。其型号是英集芯的IP2112A，这是一颗单/双路USB端口充电协议芯片。

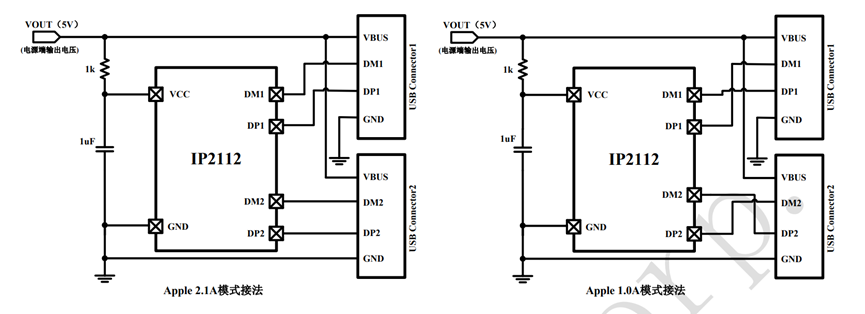

IP2112A的典型应用原理图。

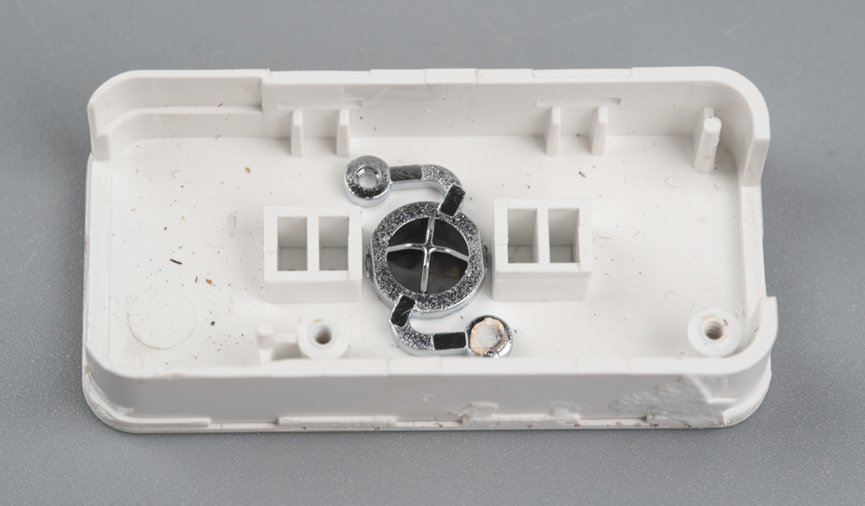

电路板看完了，再看一眼端盖上的按键是怎么处理的。

以上就是整个充电宝的拆解。电路板设计很正常，没啥槽点也没啥亮点，如果非要说亮点，那就是外壳的Hello Kitty很可爱。
