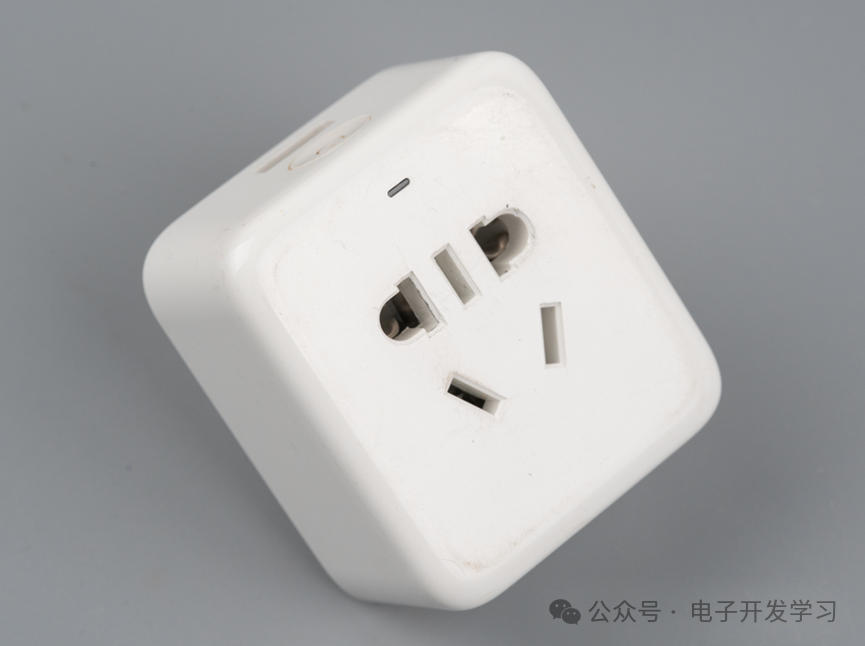

邻居送我一个小米智能插座。

型号是NDZ-07-GA，这个开关的额定电流是10A，另外还有一个五福一安的USB口。看铭牌这是小米自己研发制造的产品。

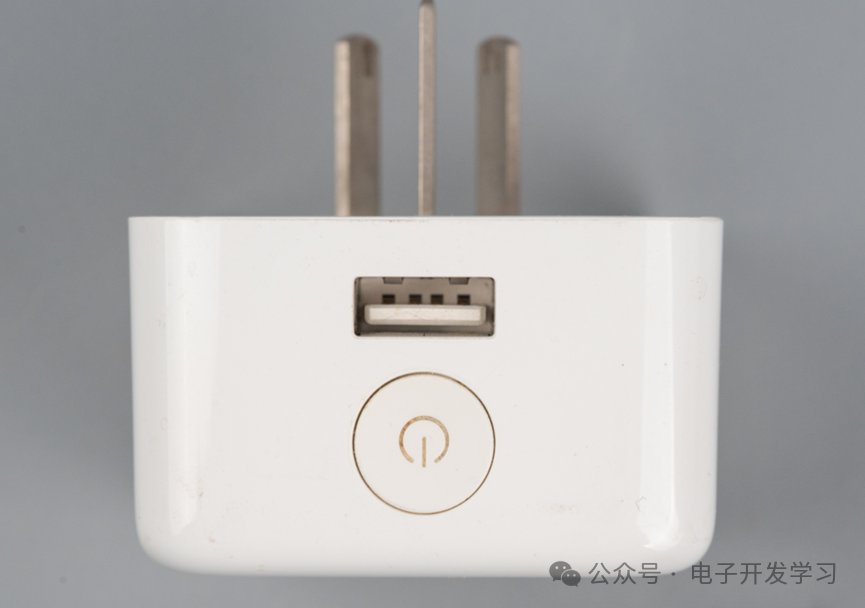

顶部有一个开关按键。还有刚才说的五福一安的USB充电输出口。

这种智能插座，可以通过wifi或者蓝牙连接到网关。这样就可以在手机上通过APP来控制这个开关的通断电。除了使用APP控制，也可以通过顶部的这个开关机按键来控制。

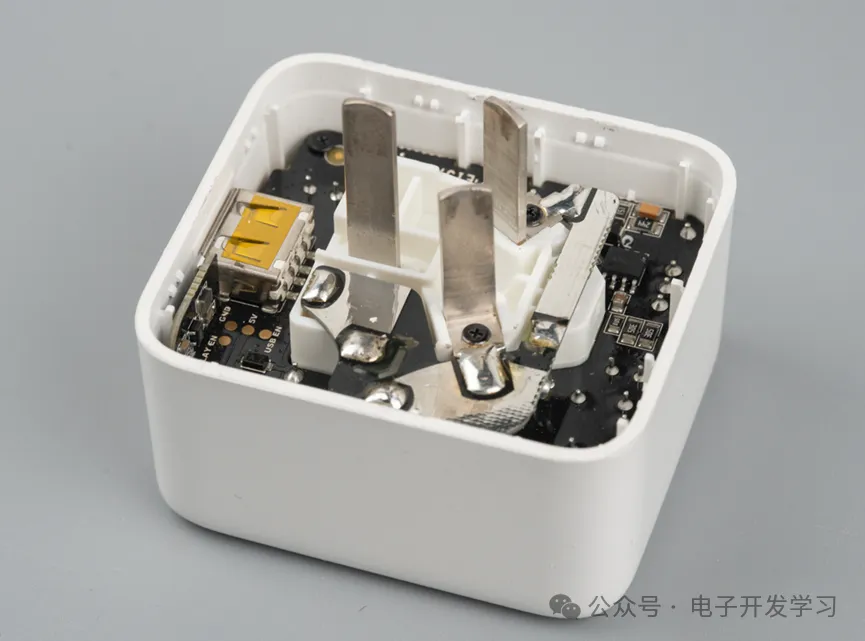

拆解没有啥技巧，用适度的力撬开底壳就可以了。

一看这玩意居然是15年14周的产品，距离现在刚好10年之期已到，马管家，一分钟内我要它的全部资料。

一分钟后，所有资料都拿到了，我们详细看看。

模块正面。

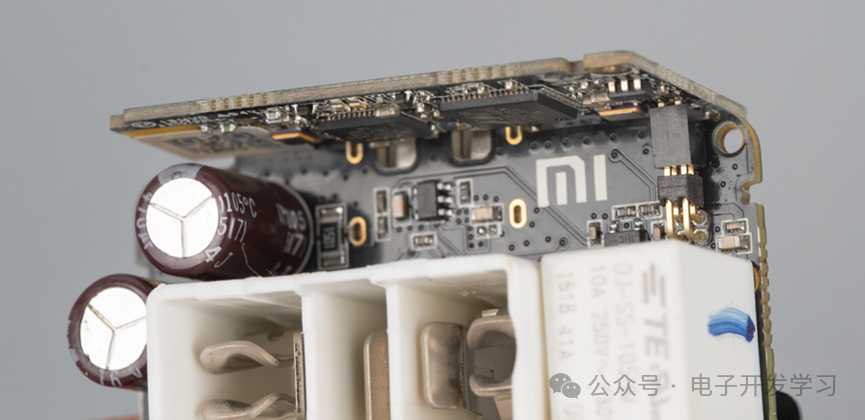

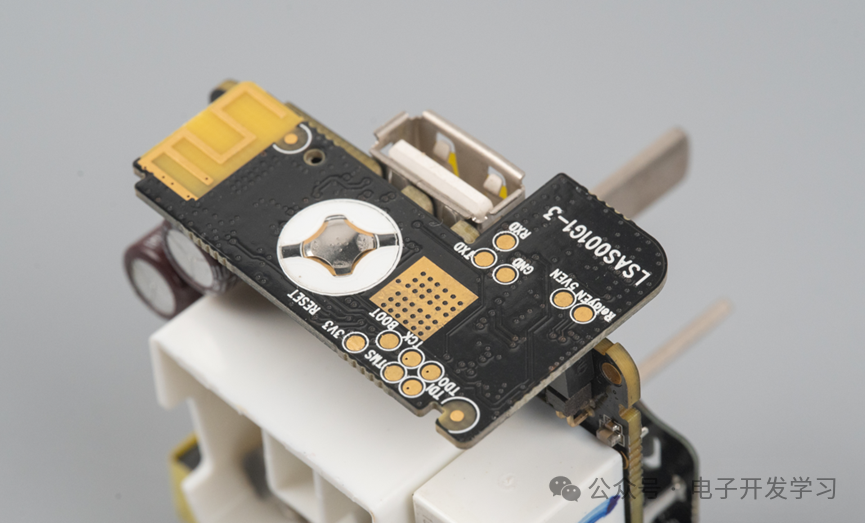

这边插了一个子板。

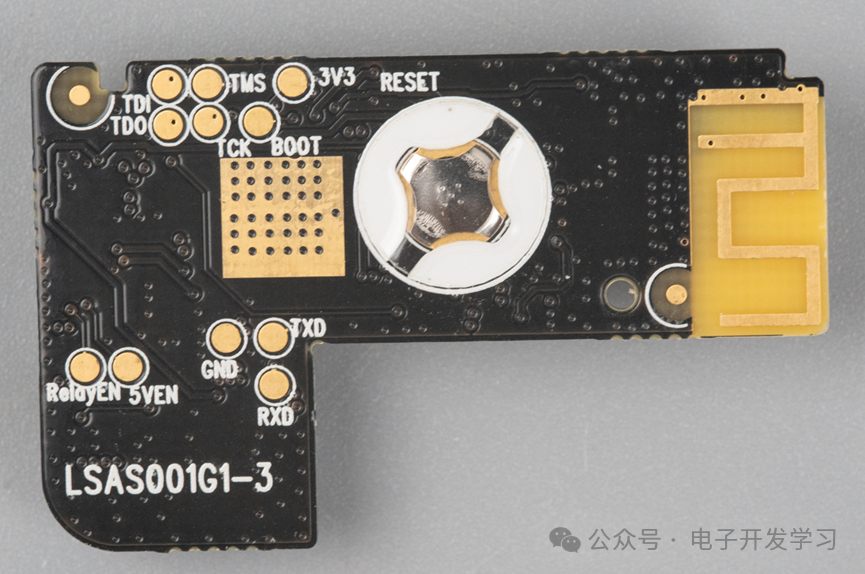

很显然子板的功能就是无线连接，还有这个按键也在子板上。

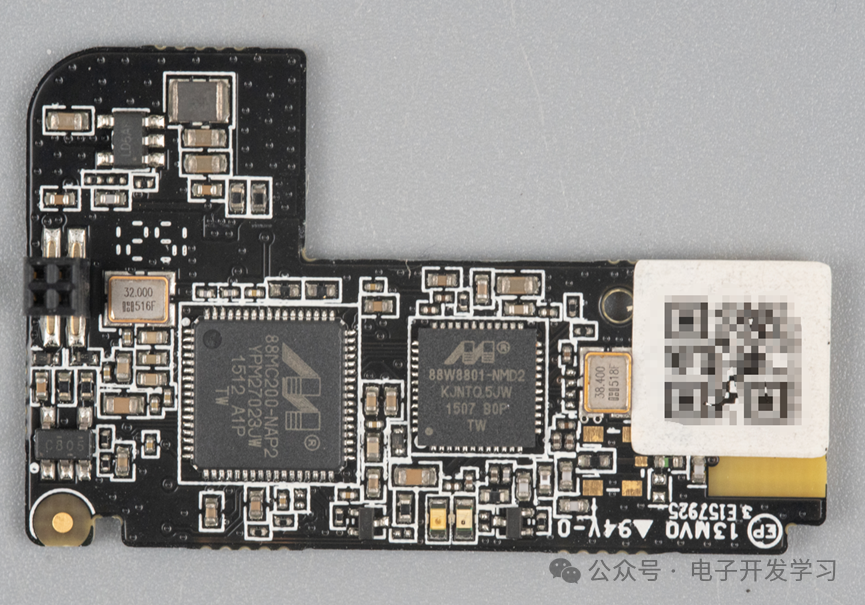

无线子板上，用的两颗芯片都是Marvell的。其中一个是88MC200是主控芯片。另一个88W8801是Wifi芯片。两个芯片配套的晶振分别是32MHz和38.4MHz的频率，封装都是3225。

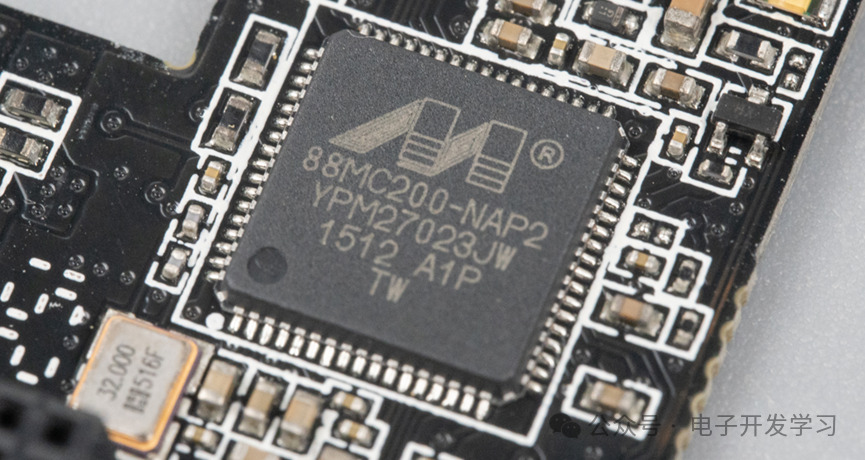

88MC200芯片特写。

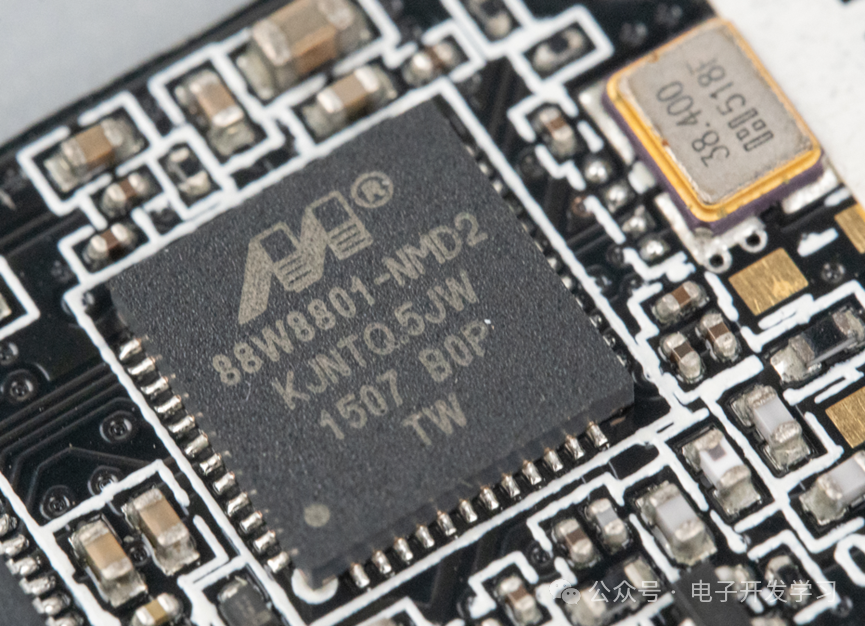

88W8801芯片特写。

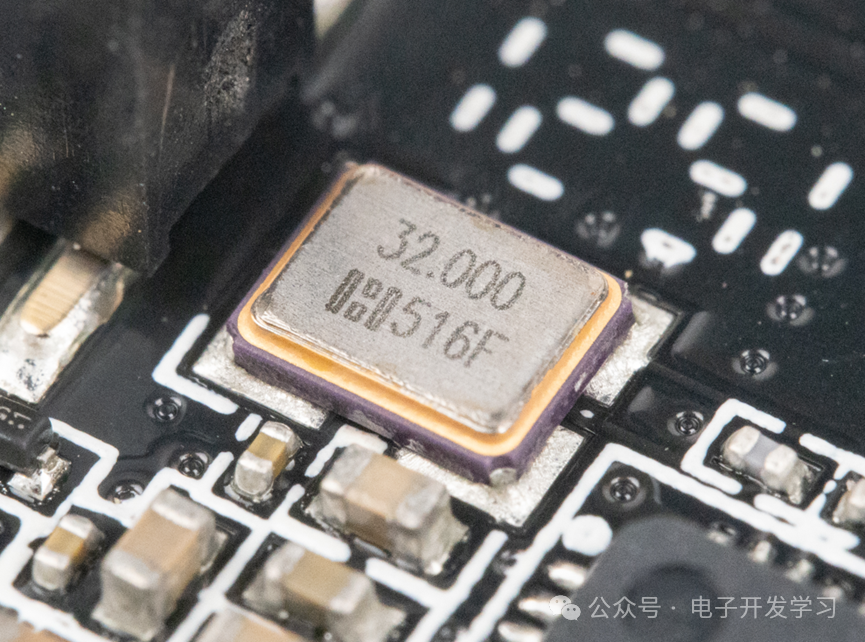

32MHz晶振特写。

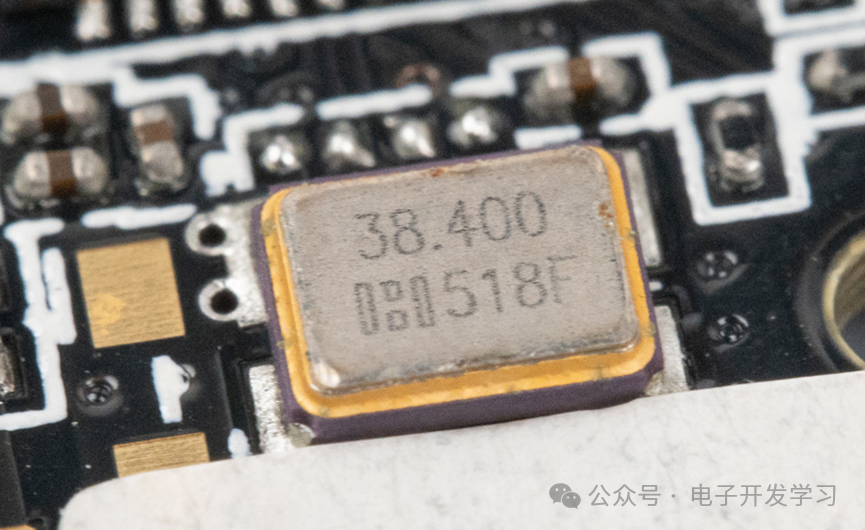

38.4MHz晶振特写。

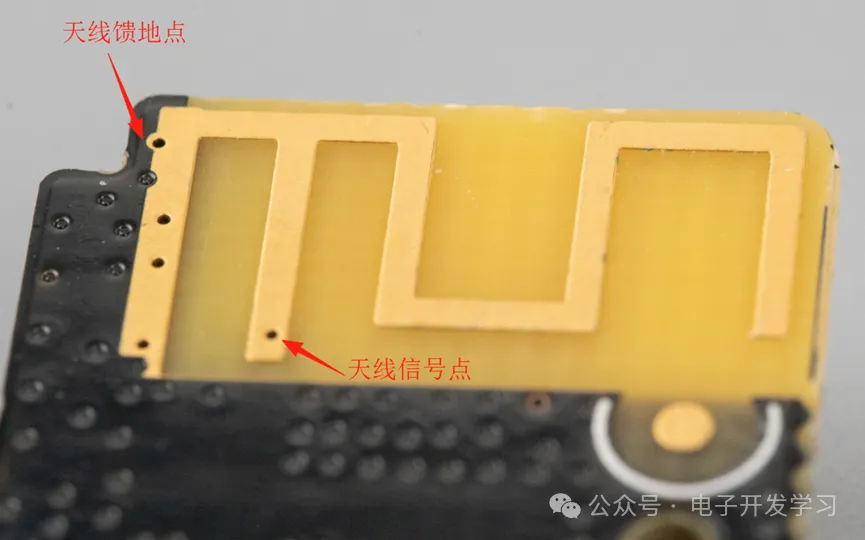

整个板子是黑色油墨、焊盘沉金工艺，PCB天线处做了净空，金灿灿的天线看着很帅。

给天线来个特写。

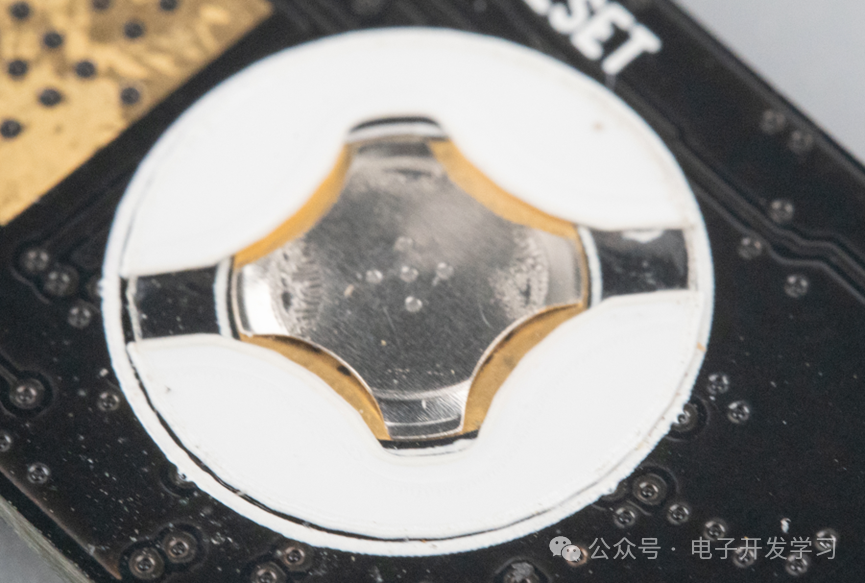

按键用的是这种锅仔片，直接SMT在PCB上。

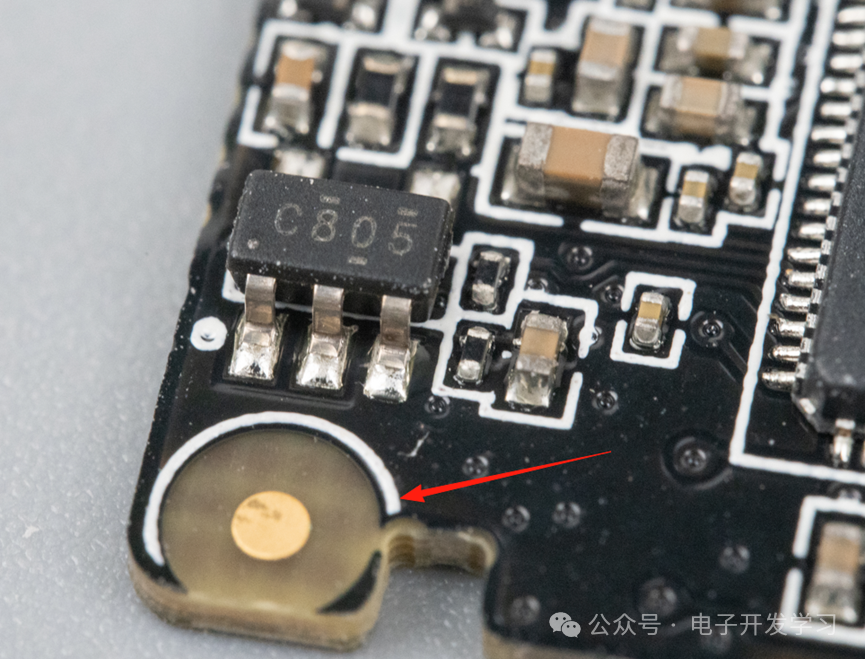

板子一角上的Mark点特写。

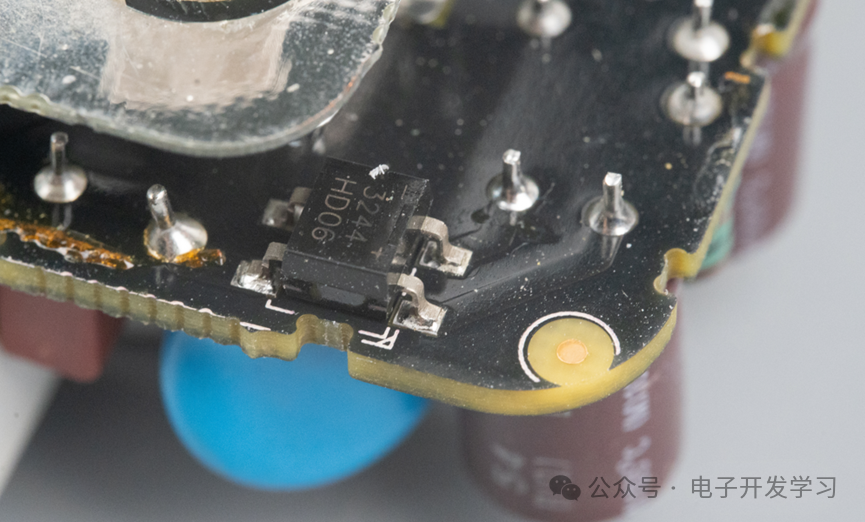

回到功率板，板子上有一颗3244整流桥。

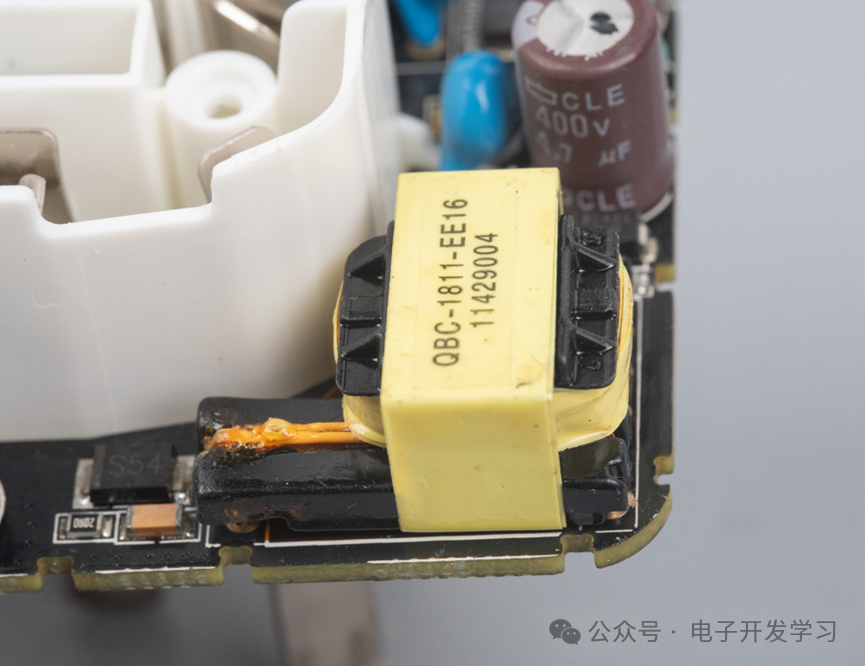

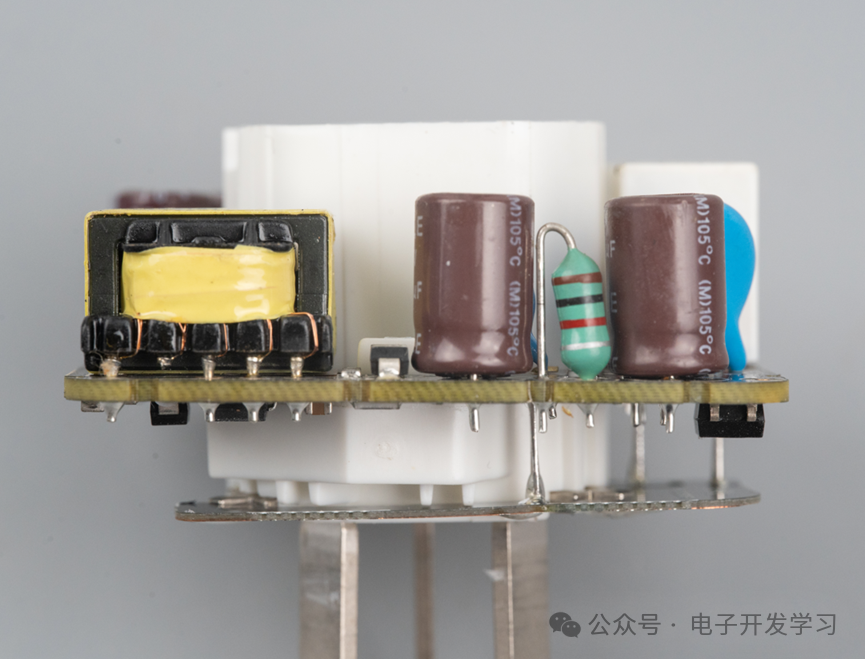

整流桥整流之后，降压采用了一颗变压器。

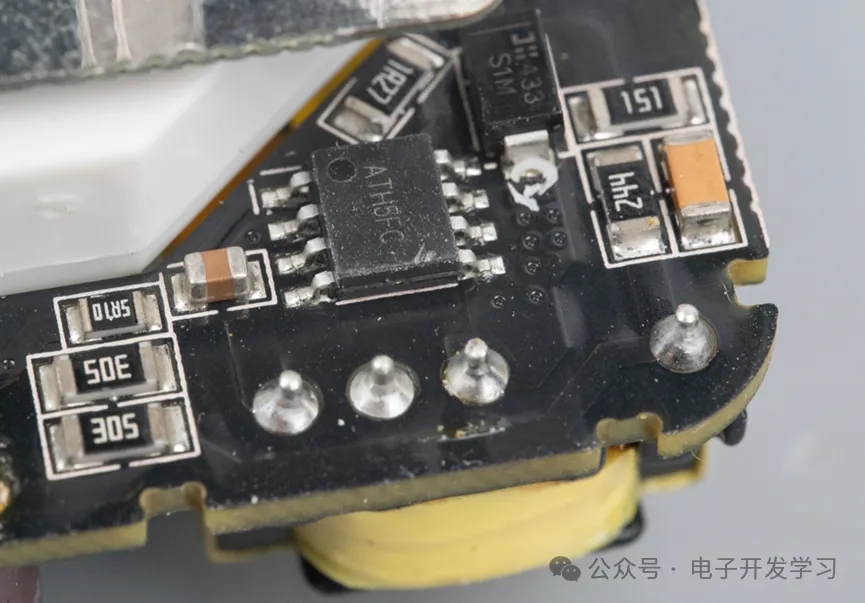

变压器背面有一个看SOP-8封装的芯片，丝印ATH5FC，大概率是一颗AC-DC芯片。

在变压器之前，是保险丝和压敏电阻等等。

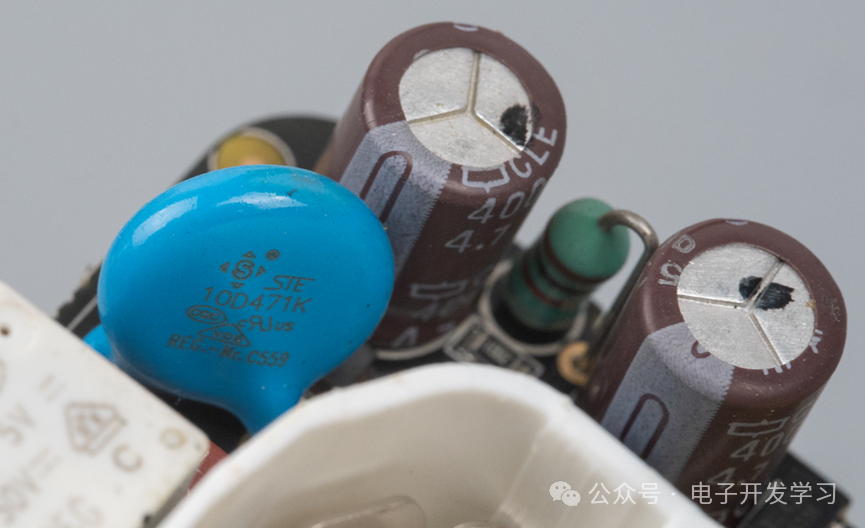

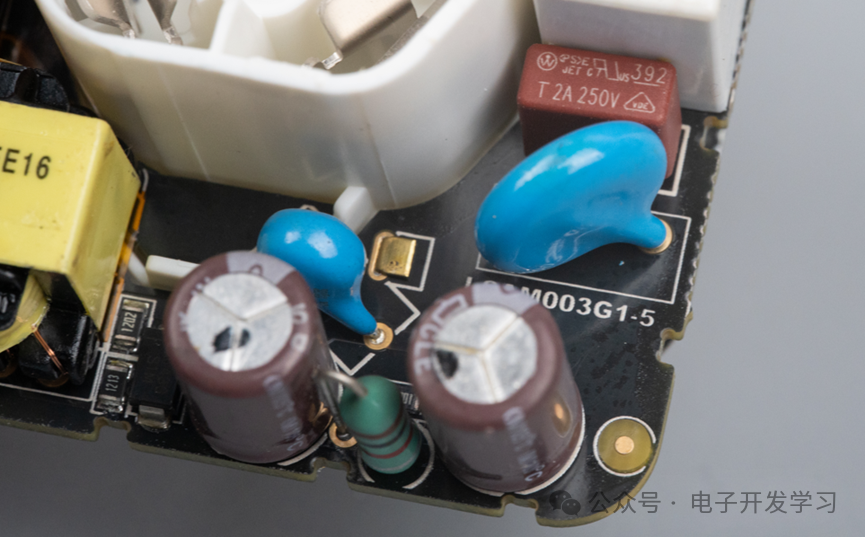

其中这个蓝色的压敏电阻，型号是10D471K，其中10D指直径10mm，471指电压470V，而K代表电压精度±10%。两颗输入电解电容是4.7uF400V。

从这个角度给降压相关器件来个特写。

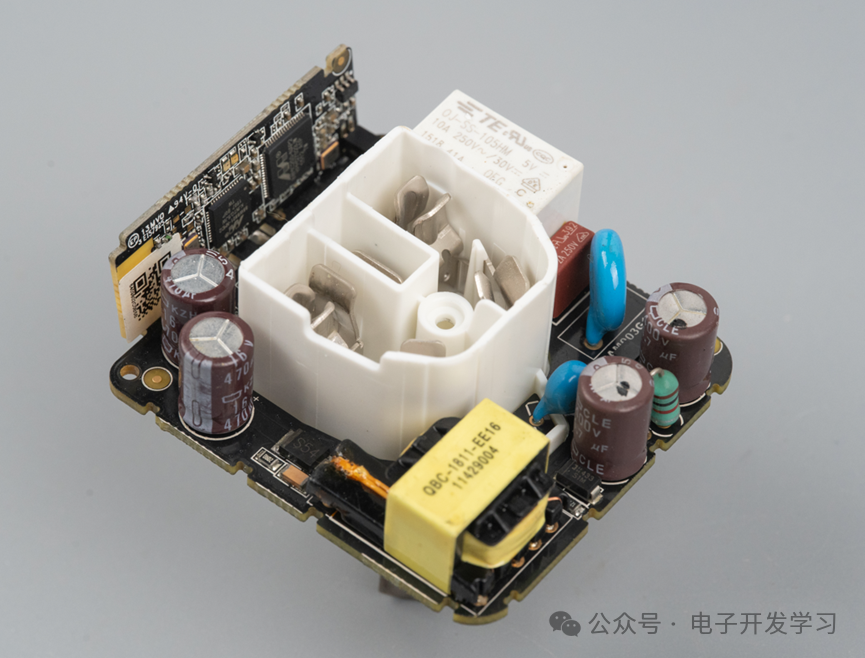

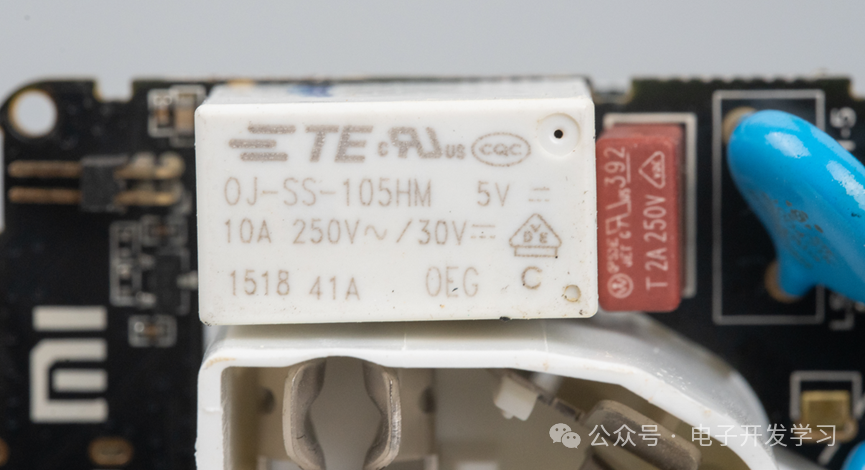

既然是一个智能插座，那么它最基本的功能就是给输出通断电。这个是由继电器实现的。板子上采用了TE的继电器，型号是OJ-SS-105HM，这是一个小型PCB通用功率继电器，触电的额定电流是10A。

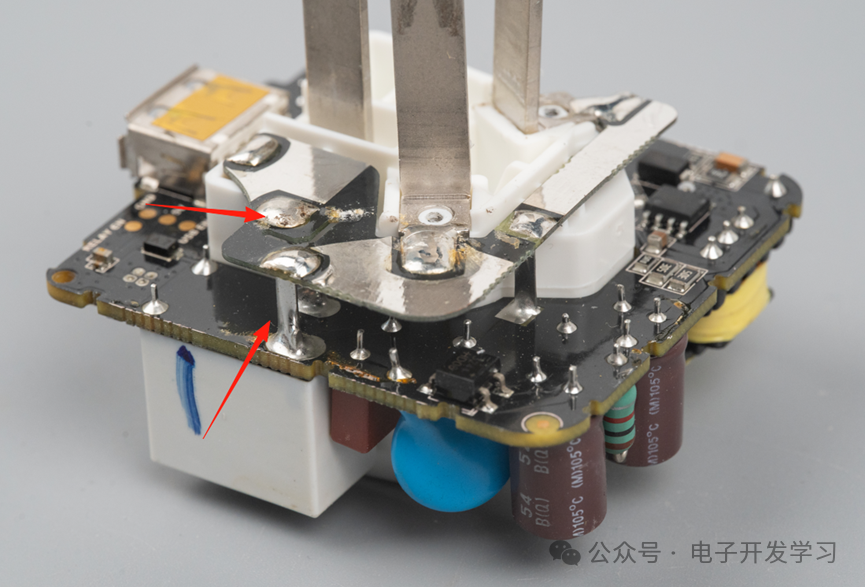

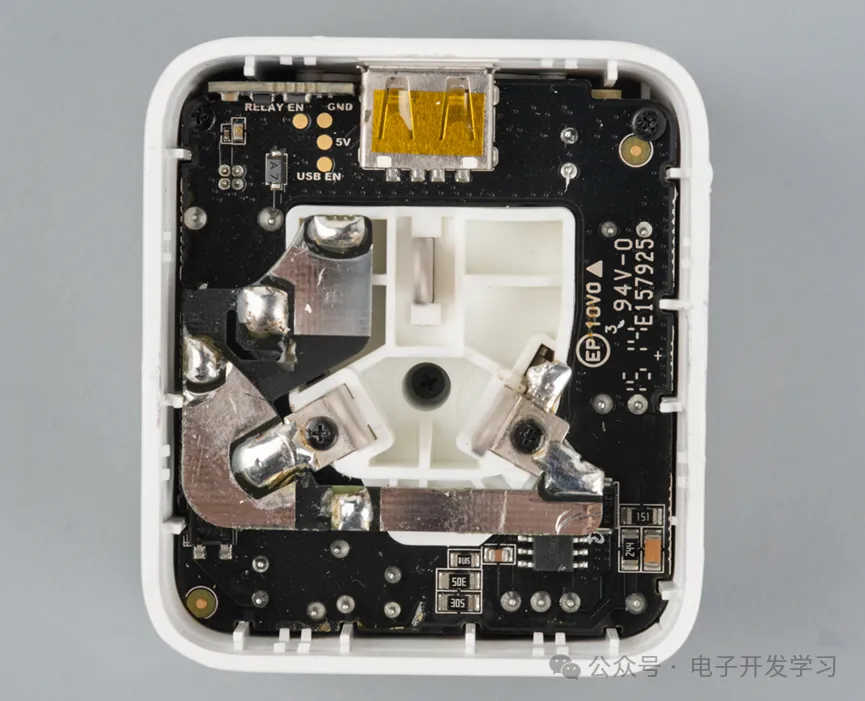

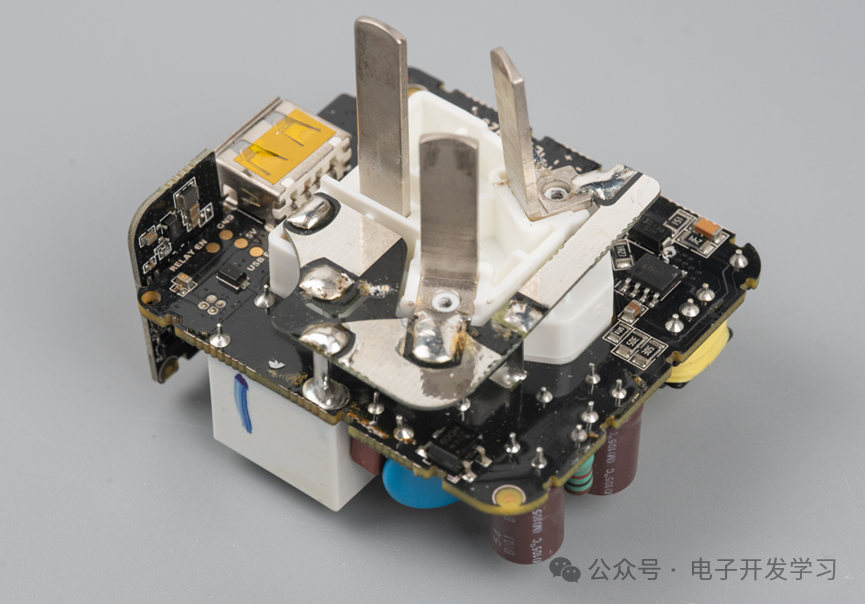

继电器的功率引脚连接到了另一个板子上，这个板子最终焊接到了这个智能开关的插头触点上。

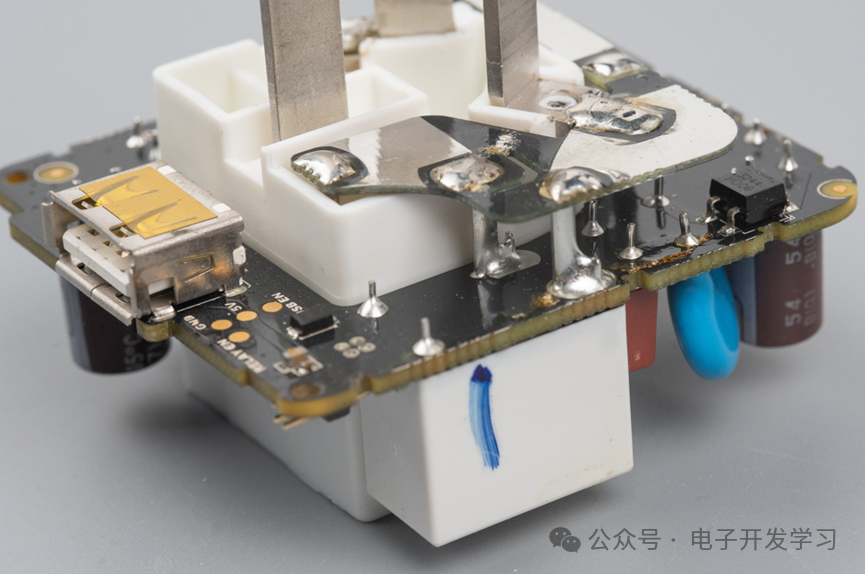

换个角度看得更清晰。

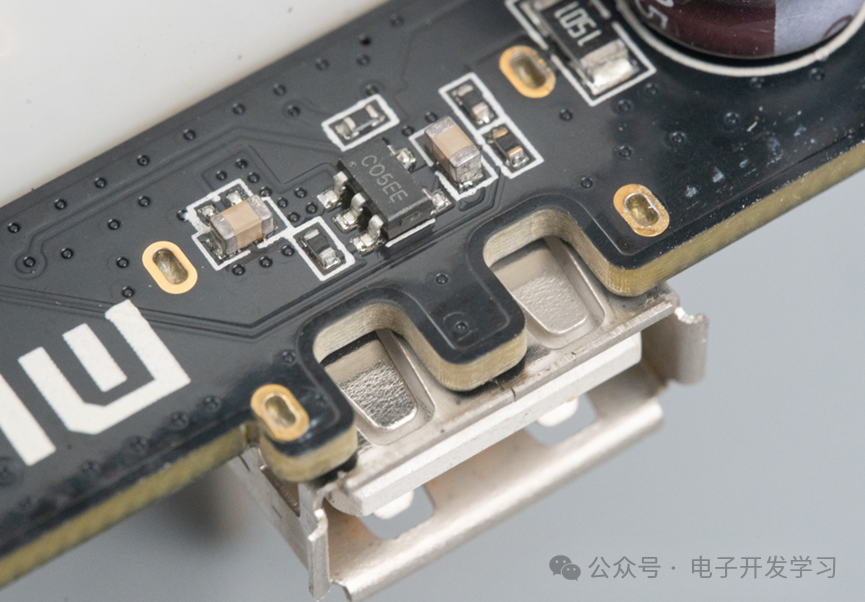

这颗SOT23-5的器件是功率板上的USB输出口的限流开关。

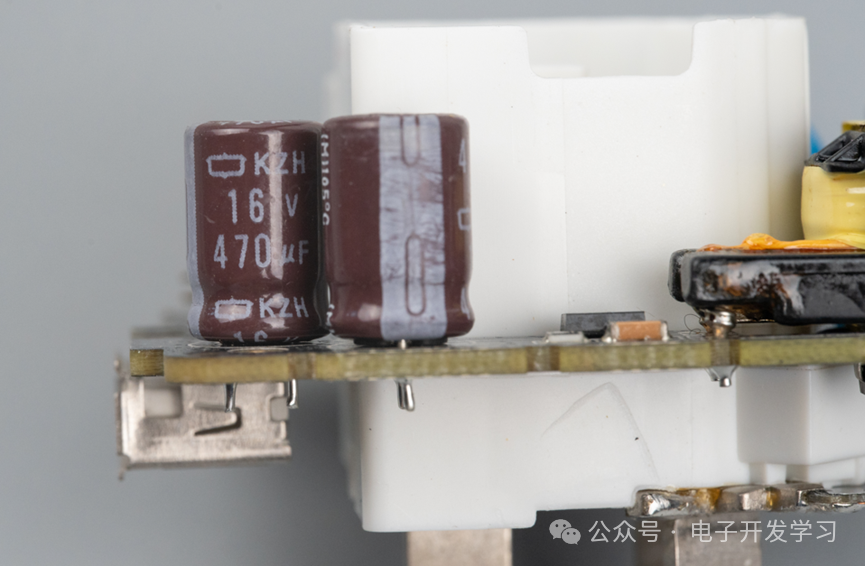

板子上有两颗470Uf16V的电解电容，这个预留的电压额度够大了。

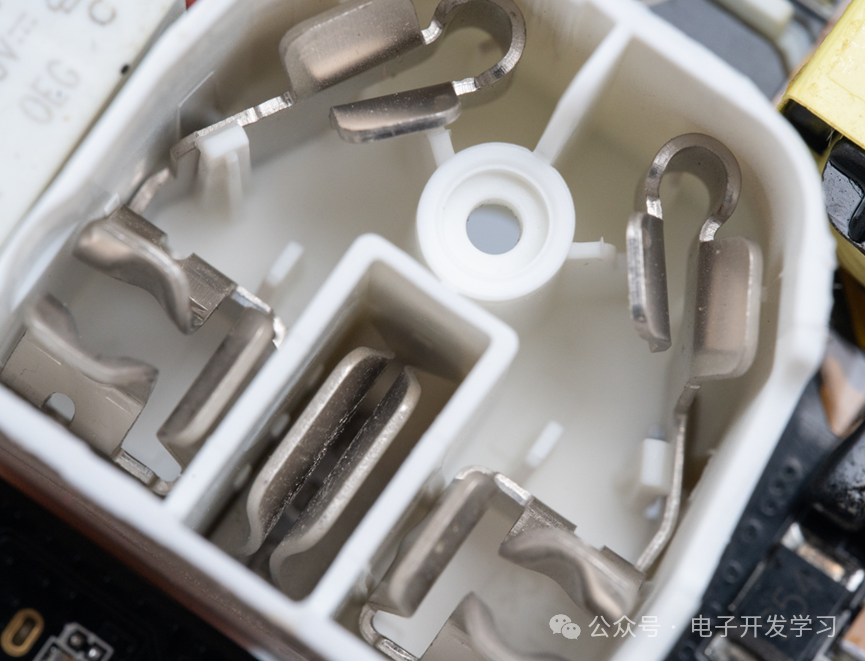

再看看输出插座的触点，用料看起来足够结实。

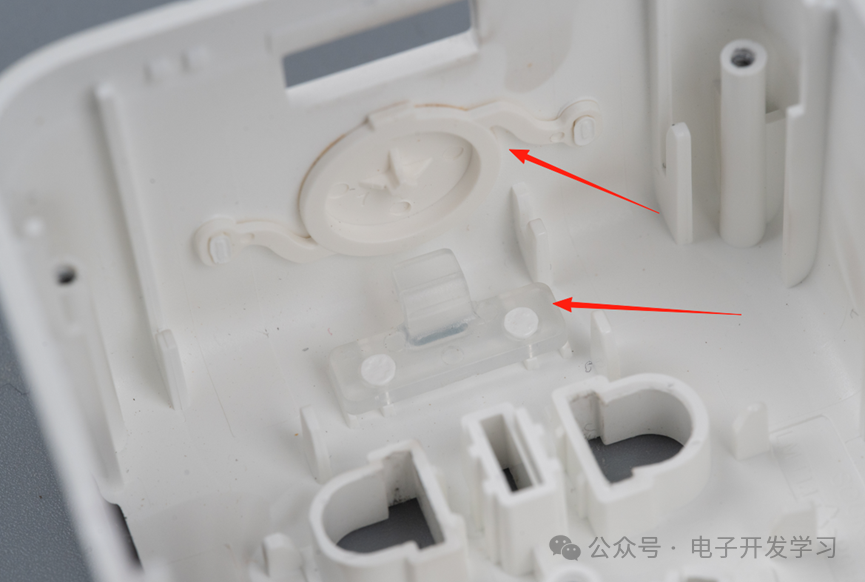

塑料外壳内部，按键和指示灯透光是这么处理的。

以上就是这个10年前的小米智能插座拆解。整体来看，这个智能插座的用料确实能打，Marvell的控制器和无线芯片、TE的继电器、PCB采用沉金工艺、 USB输出限流保护、降压电路用料也非常足，可见当年小米做产品确实很扎实。回头我再拆解一个小米近几年生产的智能开关对比一下做工用料，欢迎各位小主关注电子开发学习：
