在美的洗碗机中拆出的EMI滤波器，品牌是AERODEV，型号是DNF06-P(JGDJB)，

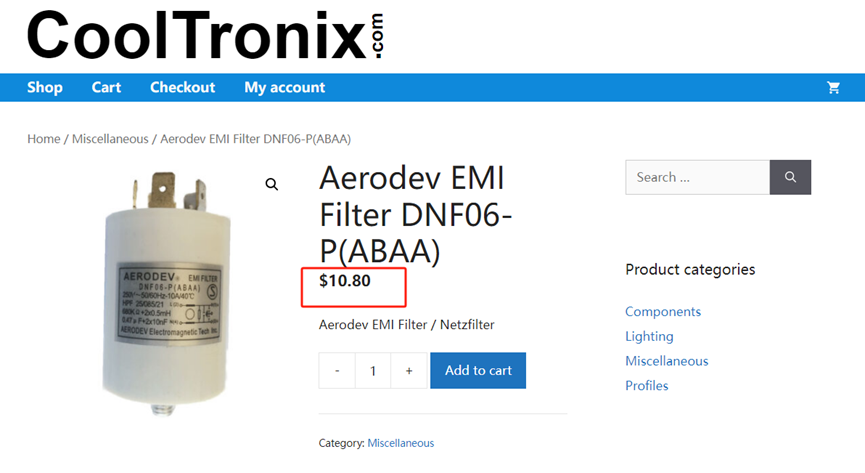

我在网上搜了一下，类似的价格是10.8美元。海尔、三洋、美的、格兰仕、小天鹅、TCL的滚筒洗衣机以及TCL的冰箱里都有用到这个滤波器。在咸鱼上，这个滤波器拆机件价格大概在25-30都有，而且还挺多。

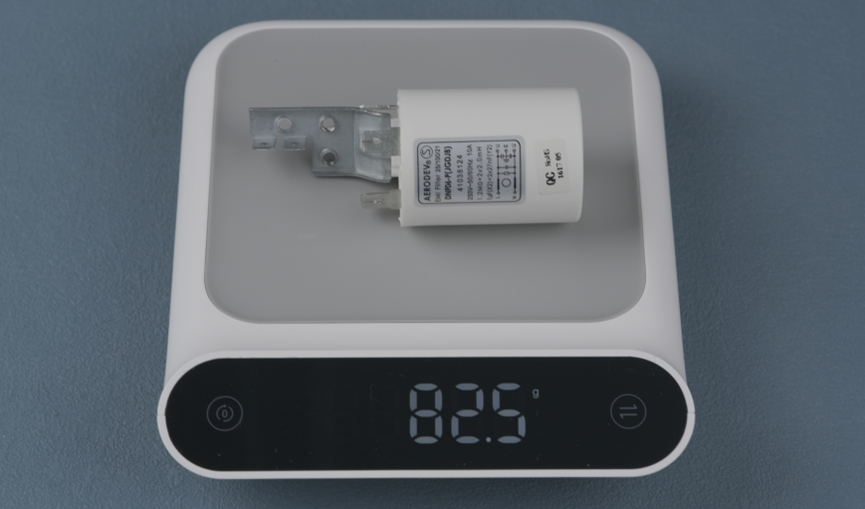

这个滤波器重量是82.5g。

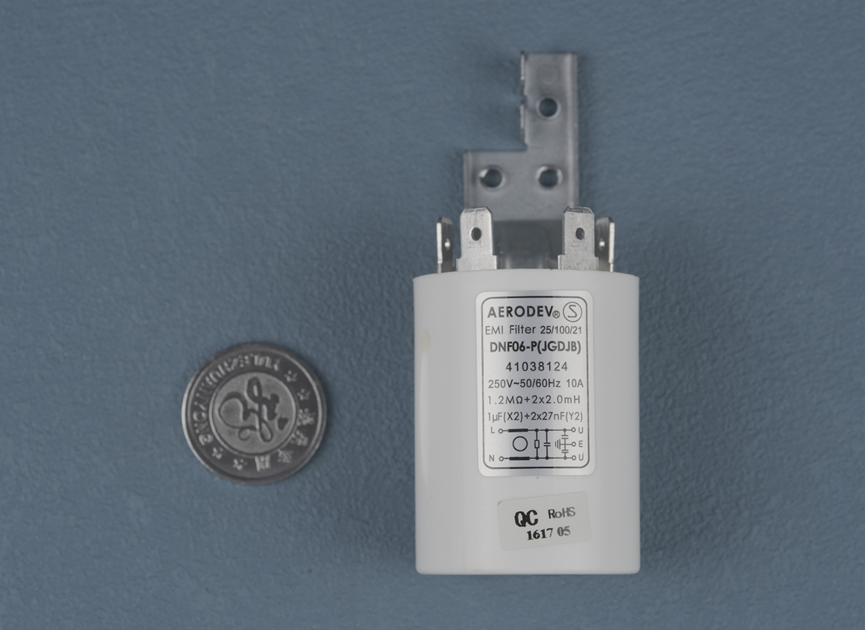

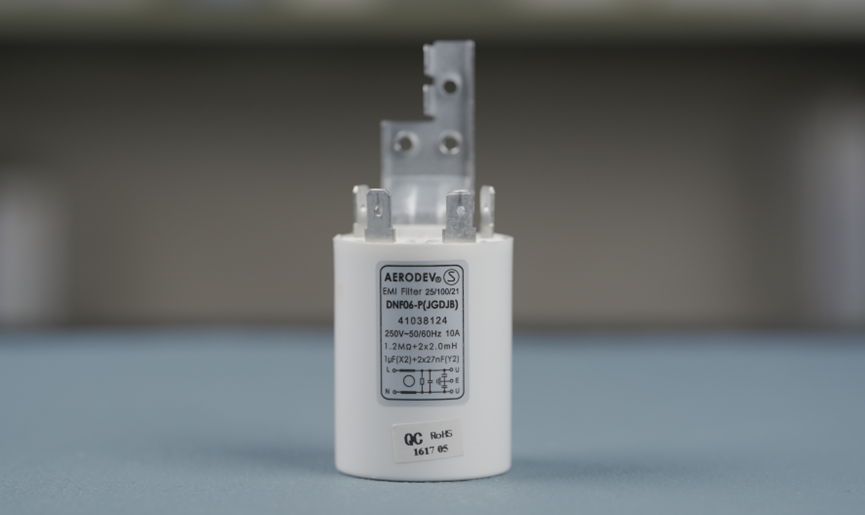

给来个特写，从这个标签上来看，这里面也就是一个2x2mH的共模滤波器，一个1uf的X2安规电容，两个27nF的Y2安规电容。另外是一个1.2M的电阻。

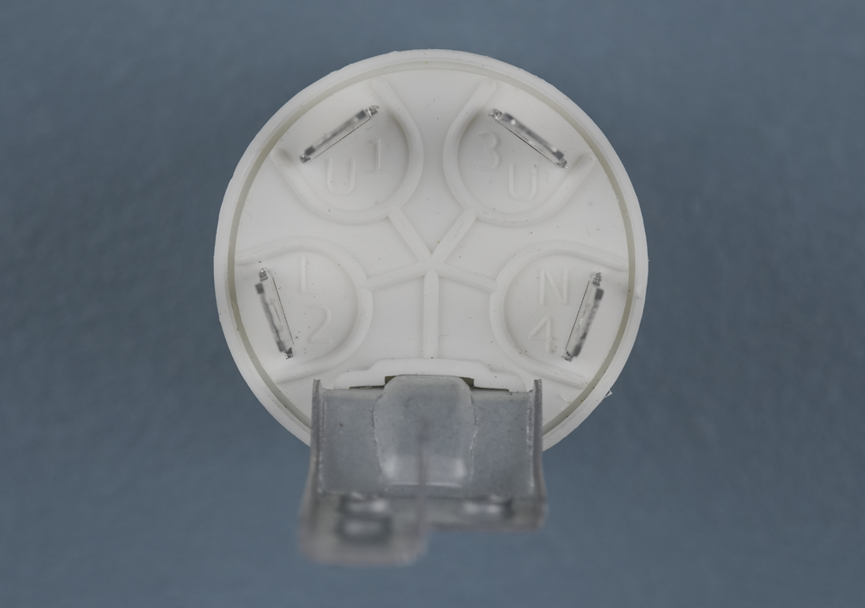

四个触点，其中L和N是220V交流电输入，两个U是输出。下面这个大铁片起两个作用，一个是使用螺丝固定整个滤波器，第二个作用是接地。

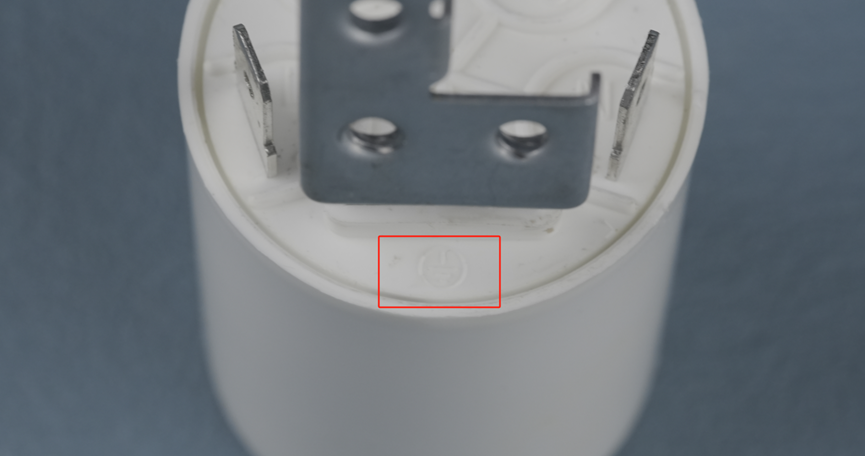

这儿也有接地符号，但是照片拍的有点糊。

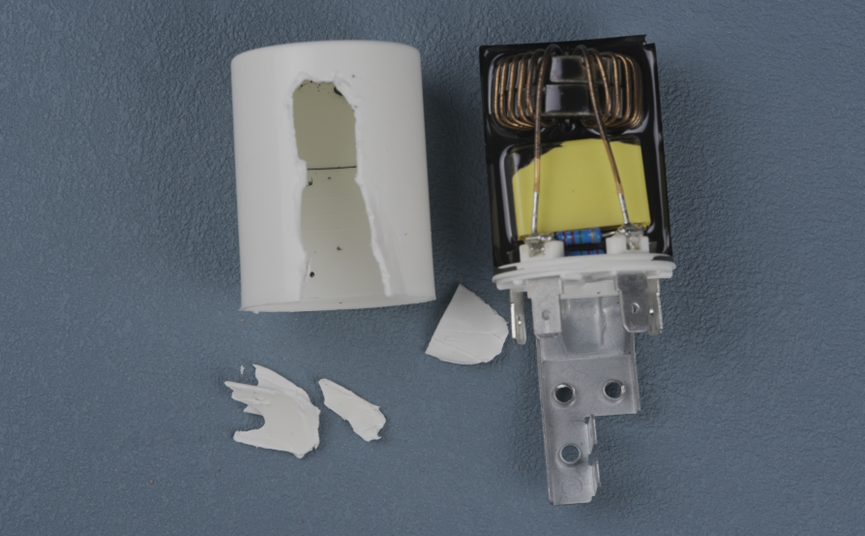

把外壳拆了，看看里面的器件。这外壳，给它机会它不中用，本来还想完整的拆下来，但是到最后还是选择了摊牌，用最暴力的手段来拆解。

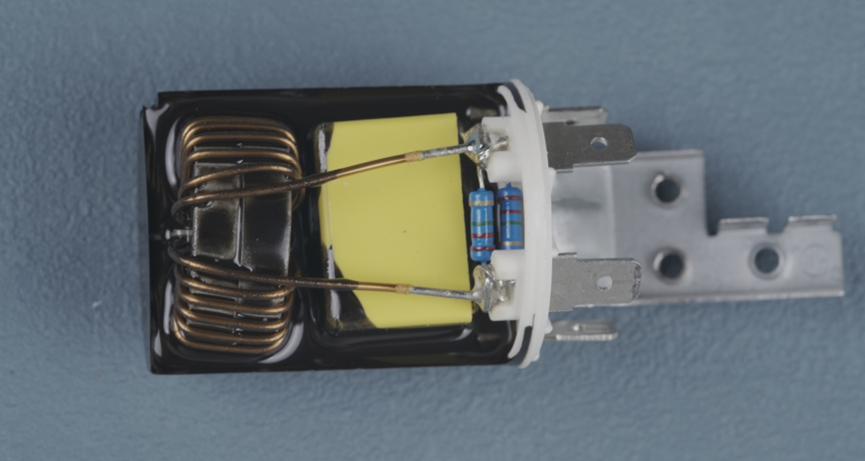

可惜的是只能看到里面的共模滤波器、X2安规电容、还有并在输出端的两个电阻。但是Y2电容看不到，因为底下一半整个被环氧树脂灌封了。这种环氧树脂想要拆掉也可以，就是要给加热到很高的温度，然后一点一点抠下来，估计需要个把小时，我直接知难而退。但是其实内部电路图也直接可以再外壳上看到，还是有一定参考意义的。
