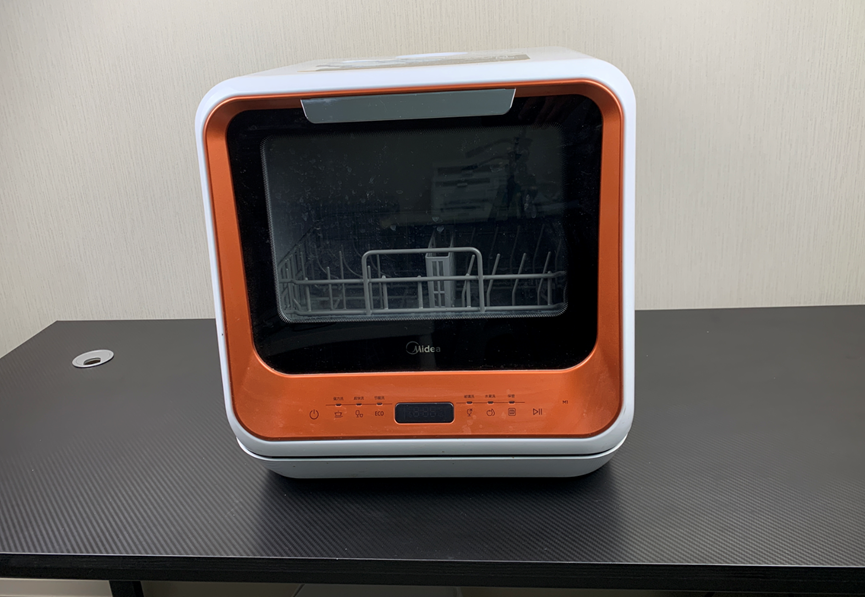

朋友抱过来一台退役的美的洗碗机，让我拆解玩。

第一次拆解这么大的东西，照片拍的不好有点斜，生动地诠释了什么叫透视。

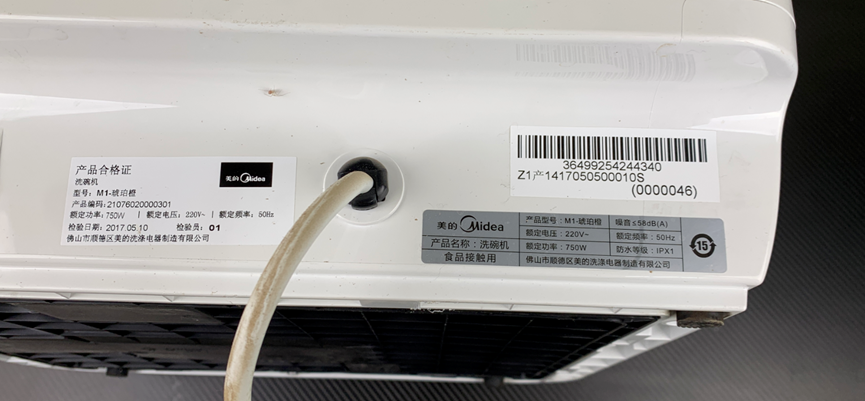

从背面贴的产品合格证来看，这个洗碗机型号是M1-琥珀橙，额定功率750W，检验日期2017年，掐指一算距离现在竟然已经有7个年头了。

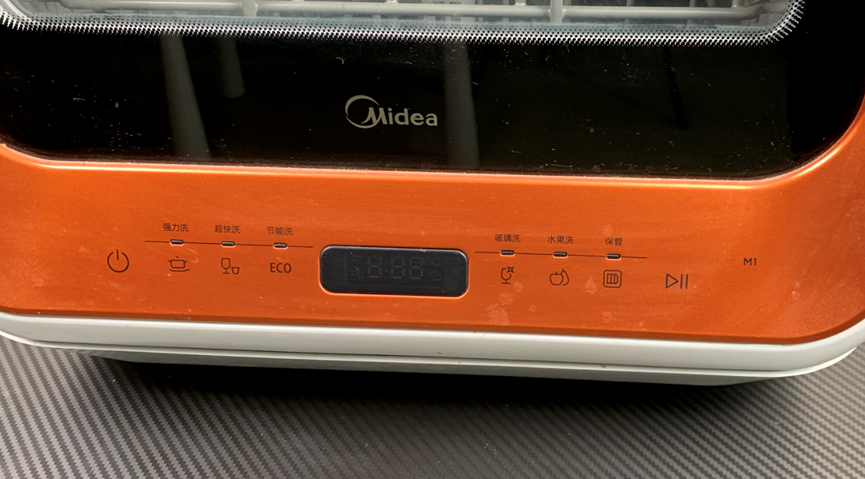

盖子底部是用户交互界面，可以设置洗完模式什么的。

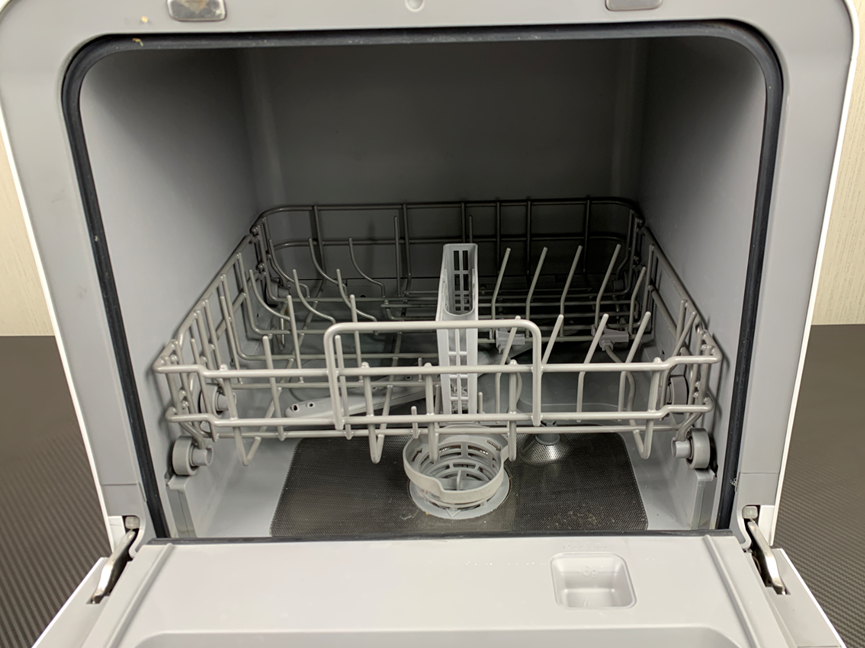

洗碗机内部。

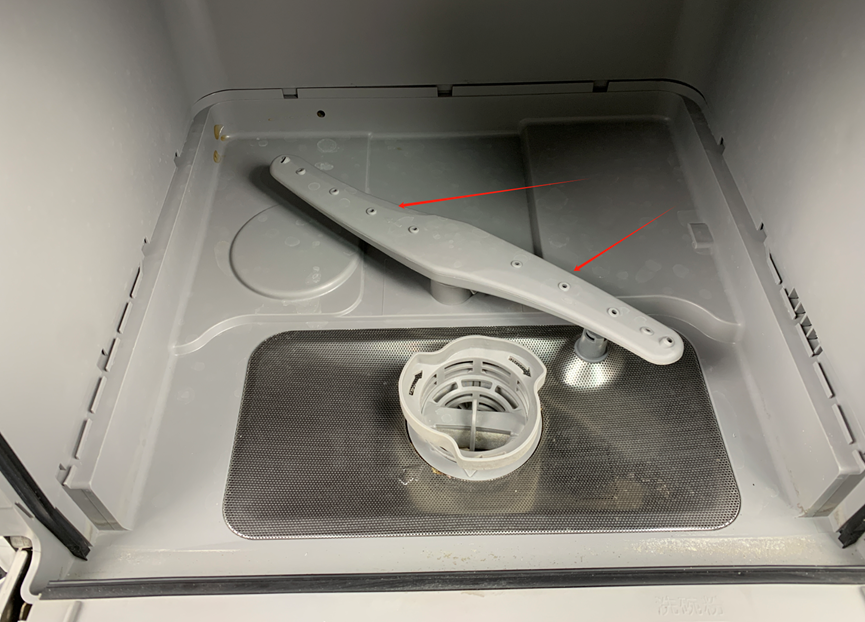

去掉放碗碟的架子，可以看到这个能转动着喷水的结构。洗碗机的原理比较简单，就是旋转着对碗碟喷带洗碗粉溶液的热水，从而除去油污。

可别看实现方式就这么简单，实际上涉及的东西非常多，里面有电路、有水路、有加热、有各种检测，比如洗碗机门是否关闭的检测、水温的检测、水量检测等。

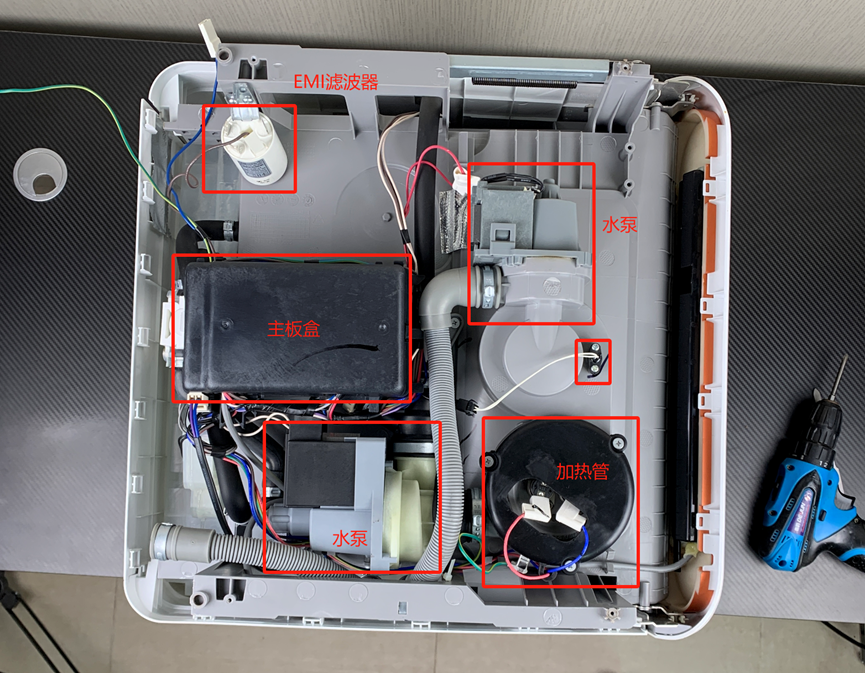

直接先把底壳去掉，看到里面东西还不少。电源进来通过了一个EMI滤波器。这个黑色的大方盒子里面是主板。有两个水泵，另外有一个加热管。

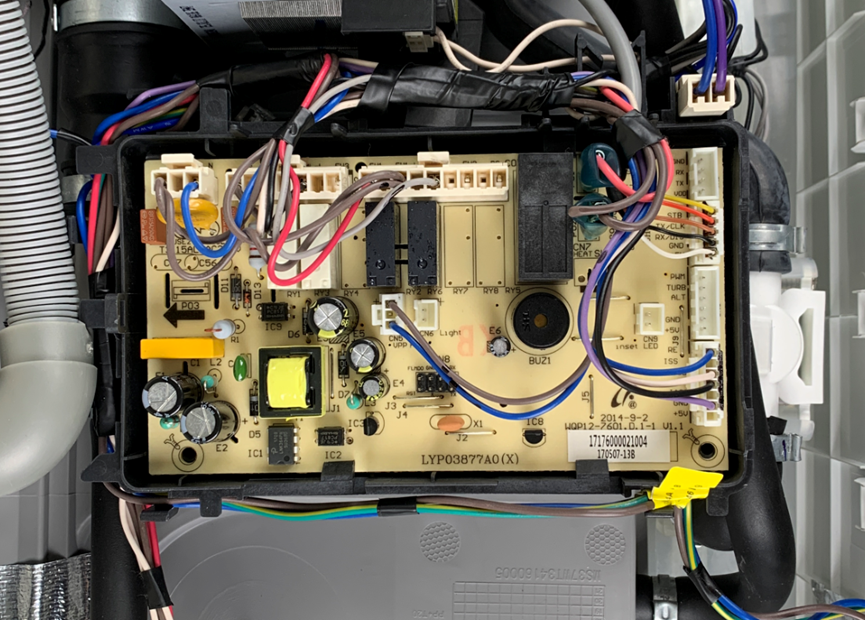

黑色的方盒子开盖之后，看到了里面的电路板。看起来这个板子主要是反激电源加四个继电器。

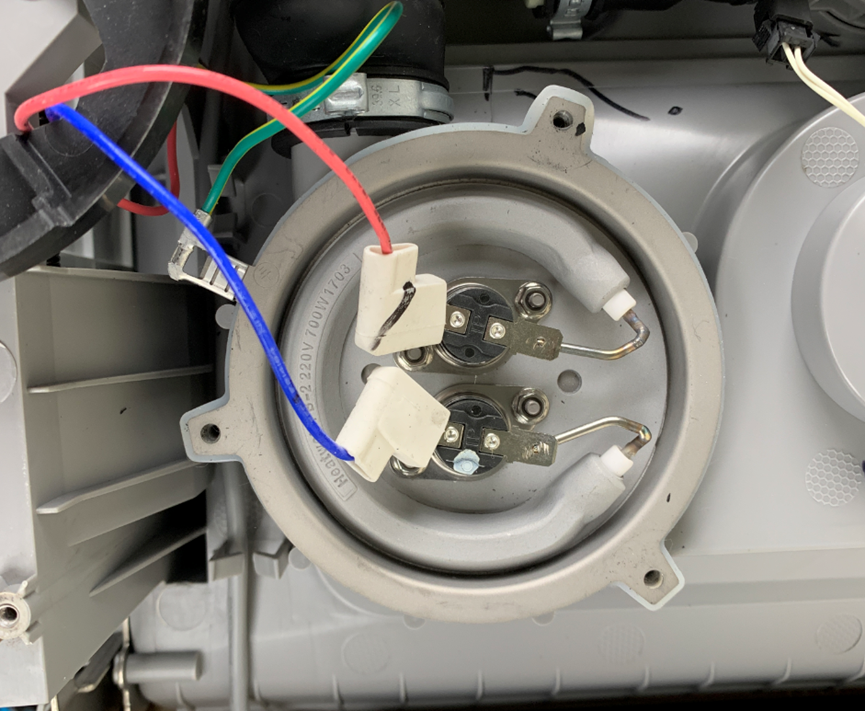

去掉加热管的壳，可以看到加热部分还是比较简单的。这部分单独拿下来，可以看到是一个加热管焊接再一个地盘上。

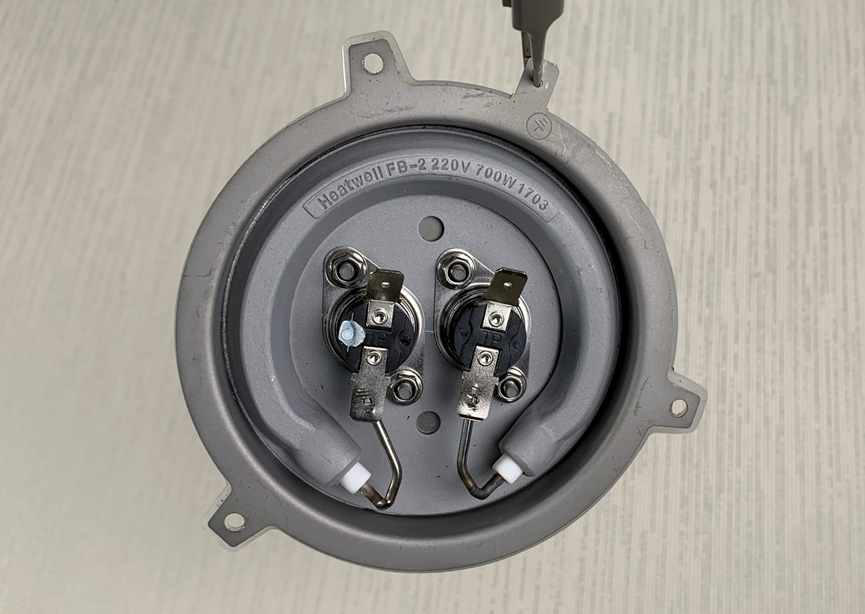

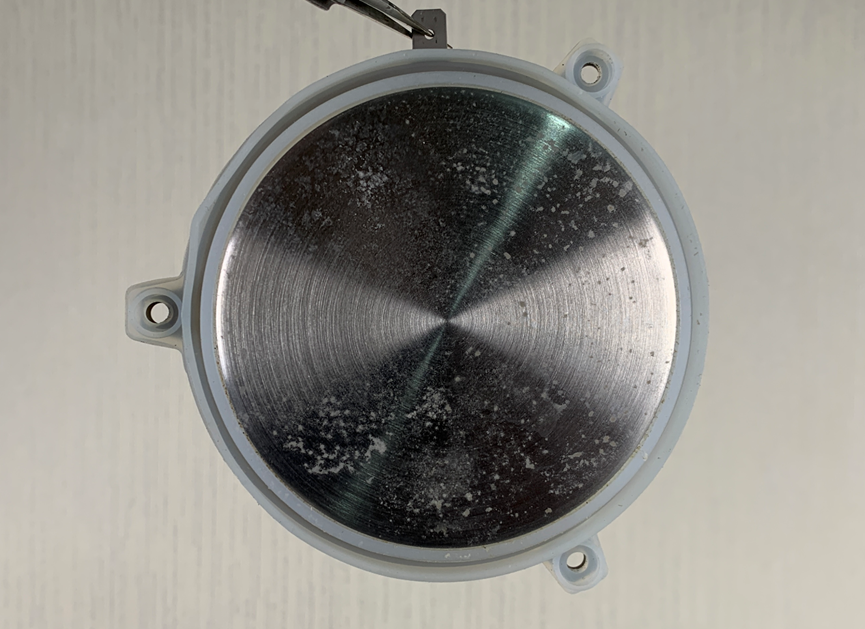

地盘是这样的，我看到这个第一时间脑子里就蹦出一个想法：用这个盘diy成一个恒温加热台，用来焊接电路板，这不比网上一些大神用电熨斗焊接板子好用多了？

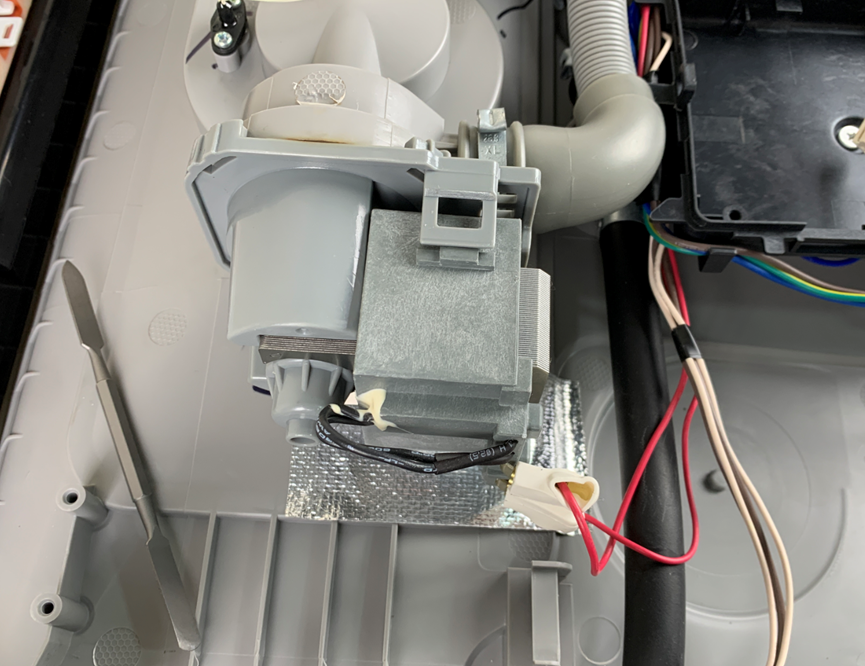

这边有一个水泵，磁钢直接可以看到。

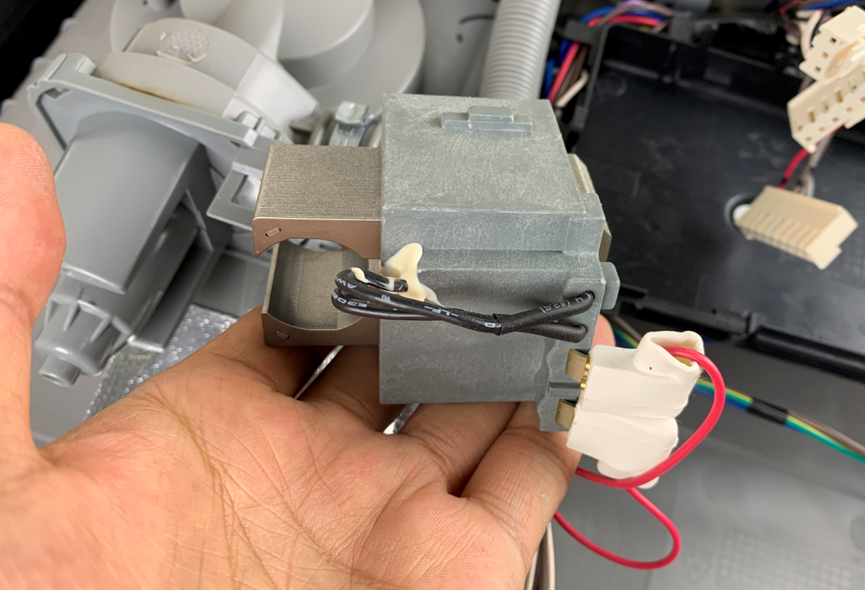

所见即所得，我刚看见，磁钢和线圈就跳将到我手上了。

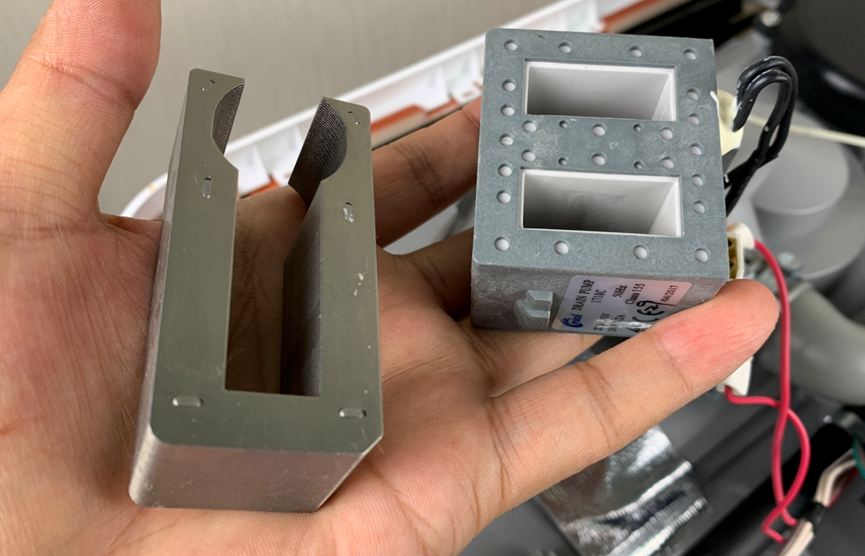

这磁钢看着是真漂亮。

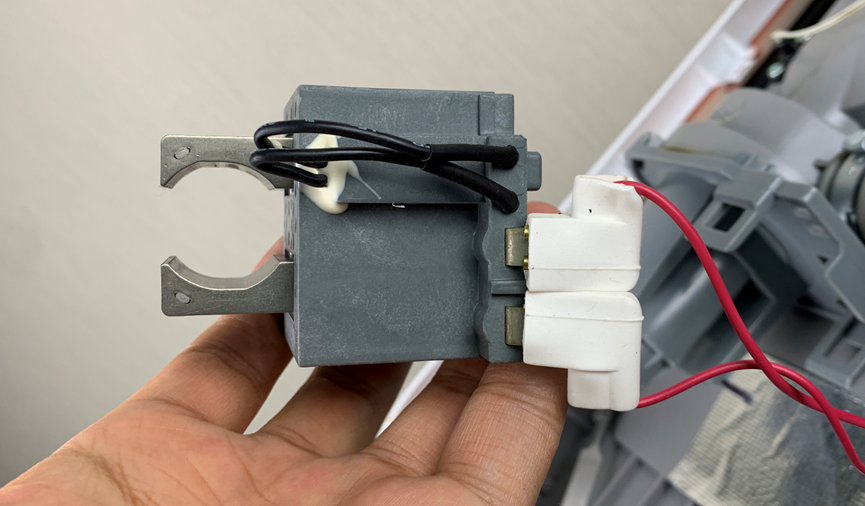

把磁钢从线圈里抽出来。

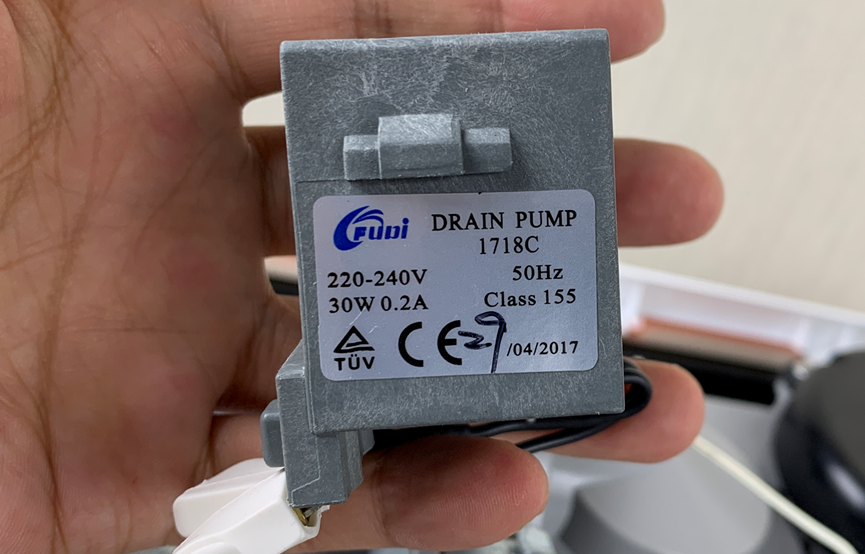

这个水泵的型号是1718C，功率30W。去电商平台可以搜到很多这个电机，除了品牌不一样，其他都一样。

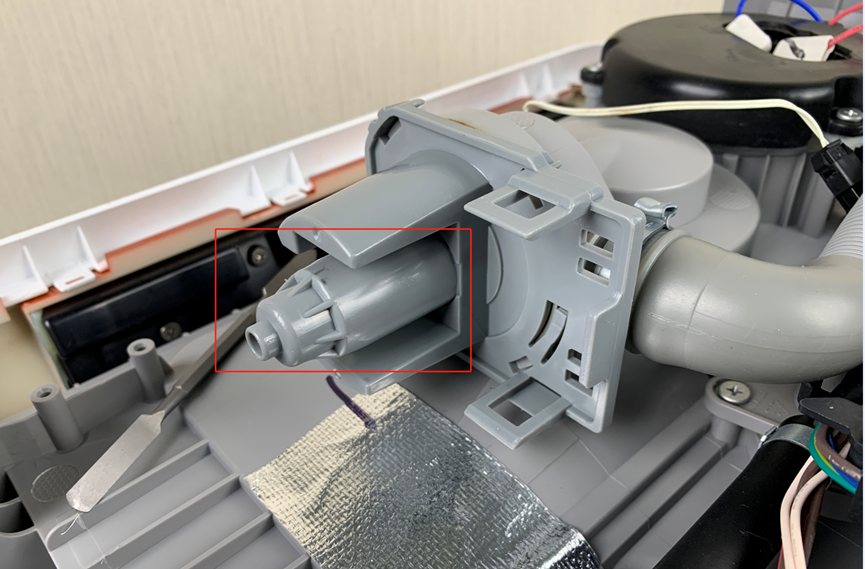

我刚拆的只是这个水泵的定子部分，那么转子在哪儿呢？它在这个塑料壳里，壳子和里面的水路是密封在一起的，磁钢套在外面，通过电流变换产生不同的磁场，带动里面的转子转动，从而抽水。

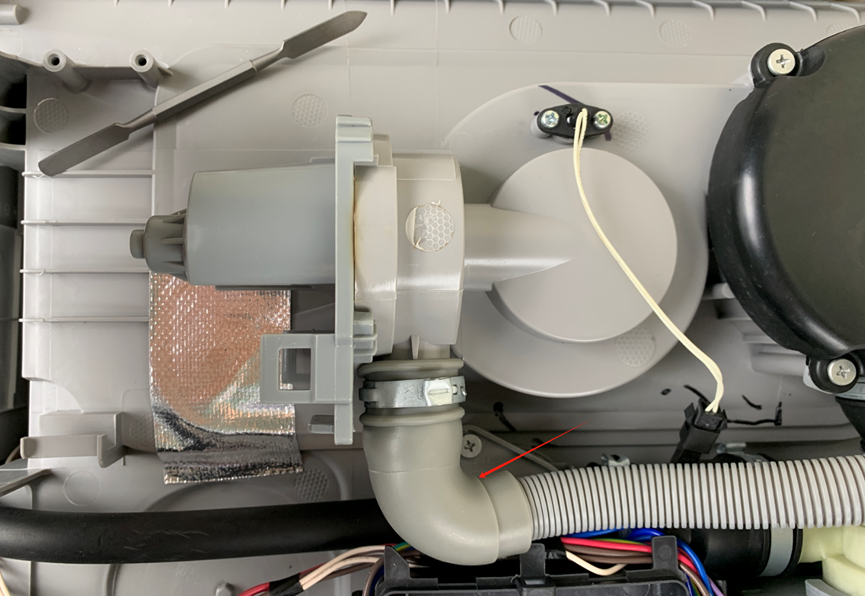

从顶部看，它的作用是把水箱的冷水送到加热管中进行加热。如何区分冷水与热水呢？看管道，冷水管道用的是波纹管，热水管道用的是黑色的橡胶管。

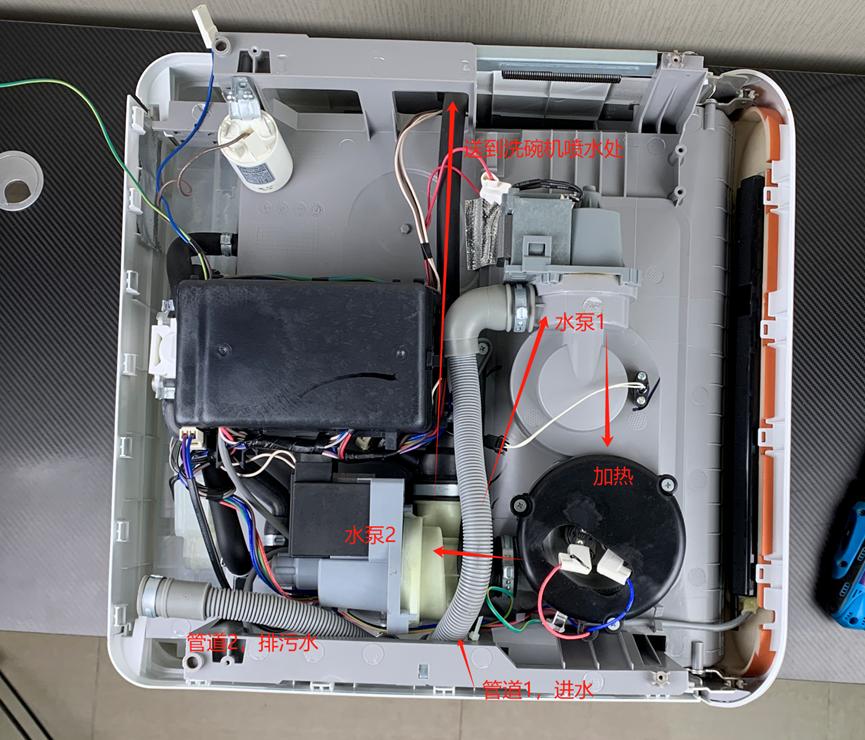

这时候，回到最先拆解开的那张图，我们可以理清楚完整的水路了。水箱的水通过管道1，进入水泵1，然后被送到加热管进行加热，加热的水被水泵2送往洗碗机喷水头。管道2负责排除洗过碗的污水。

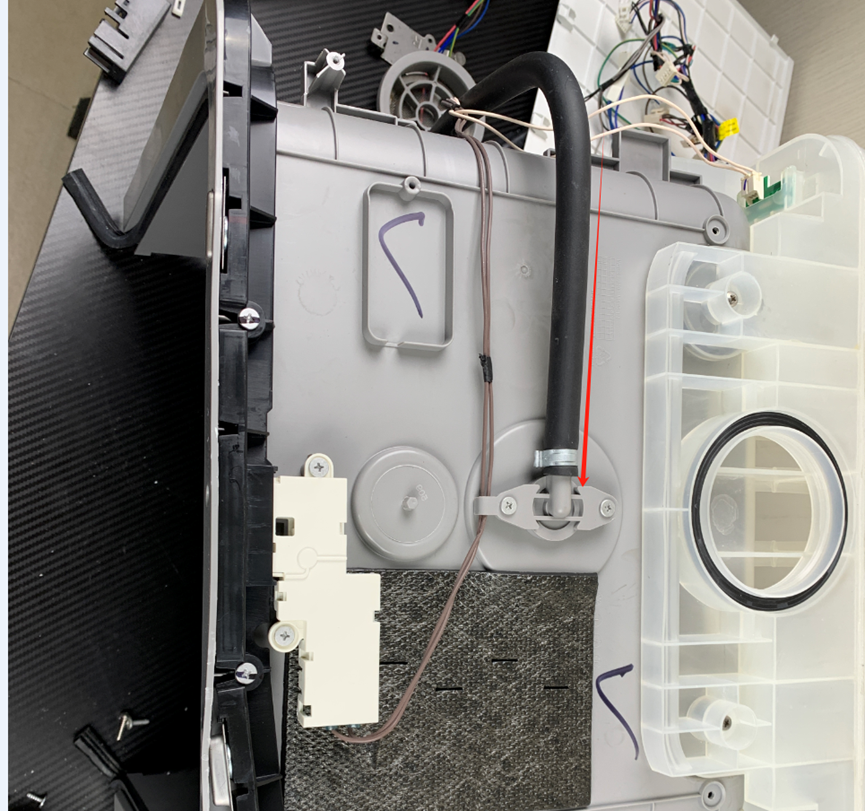

上图中泵出的热水通过黑色的胶皮管到达喷头处。

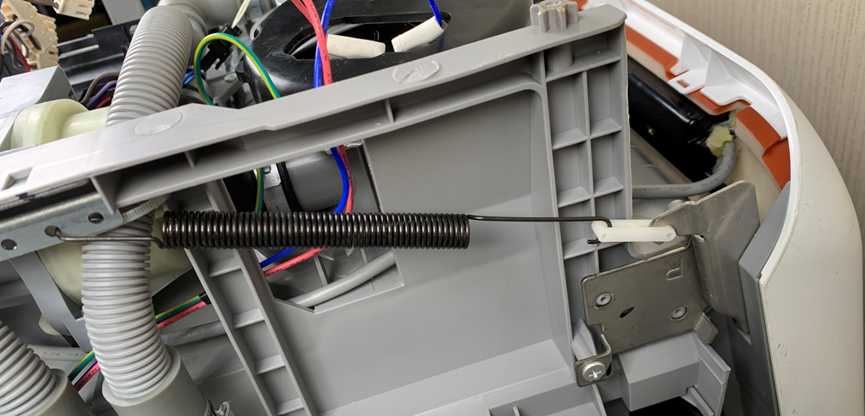

门关上之后，要有一定的拉力，左右各有一根弹簧负责实现这个。

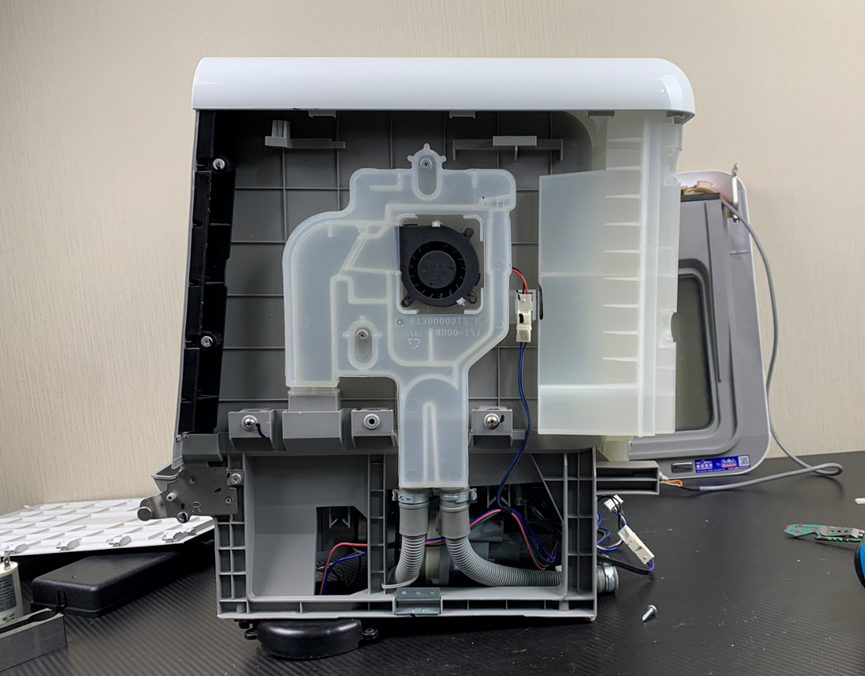

侧面这个水箱的逻辑没看明白。中间居然还有一个风扇，是用来给洗过的热污水降温的吗？

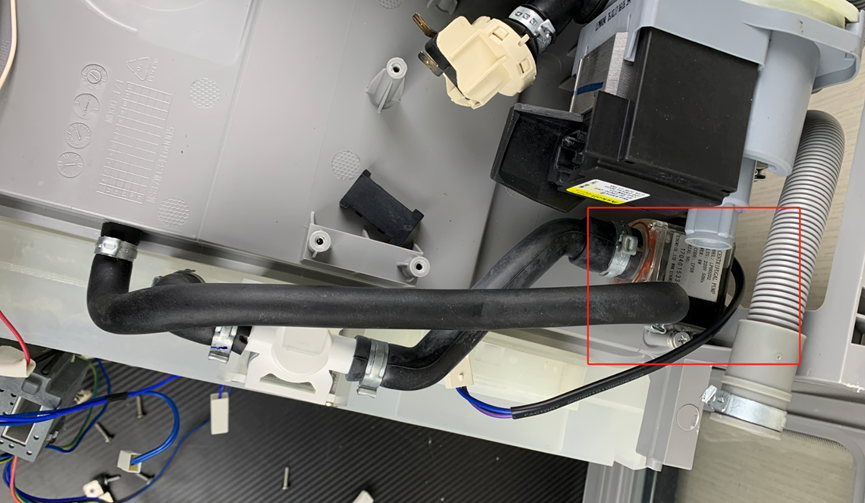

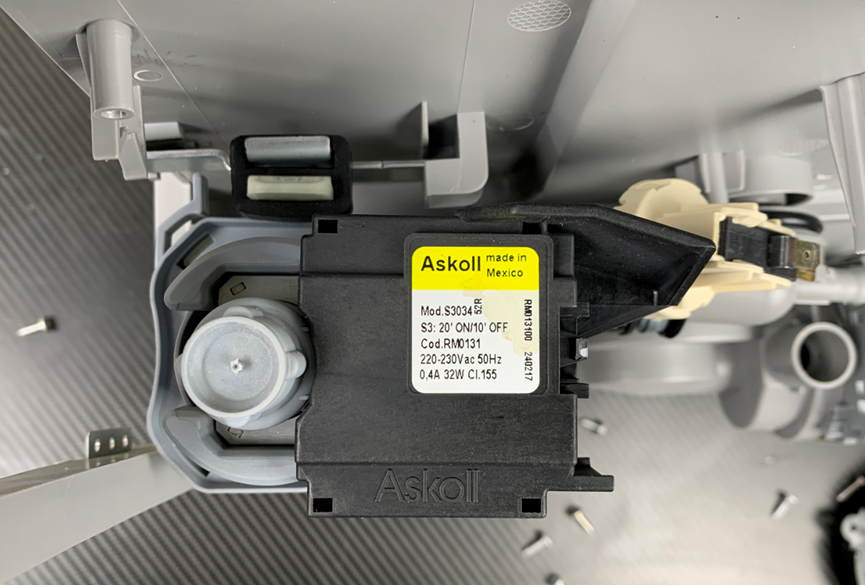

在这个位置还发现一个小的离心泵。进水管和出水管都是黑色的胶皮管，所以走的是热水，再看它的一根管子接到了洗碗箱体上，所以应该是把洗碗之后的污水加压抽出。

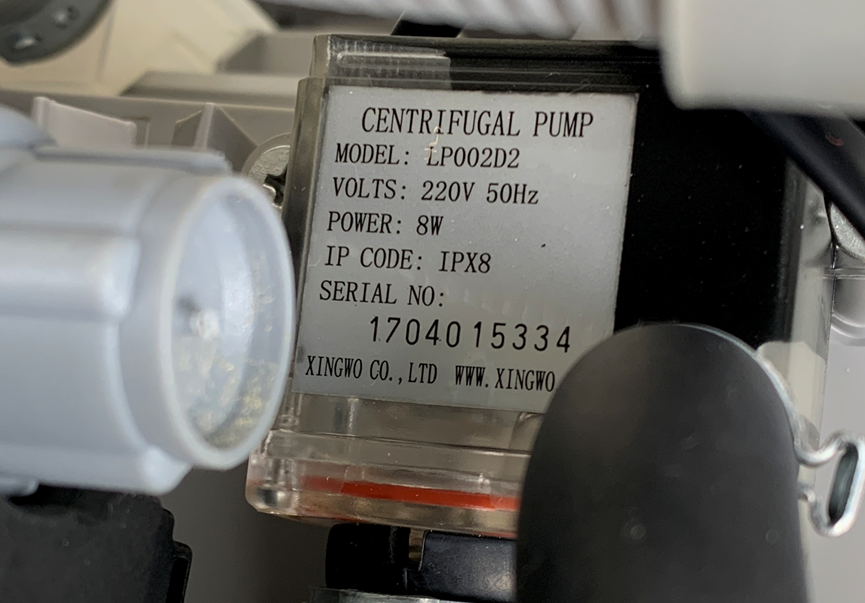

离心泵的型号是LP002D2，功率8W。

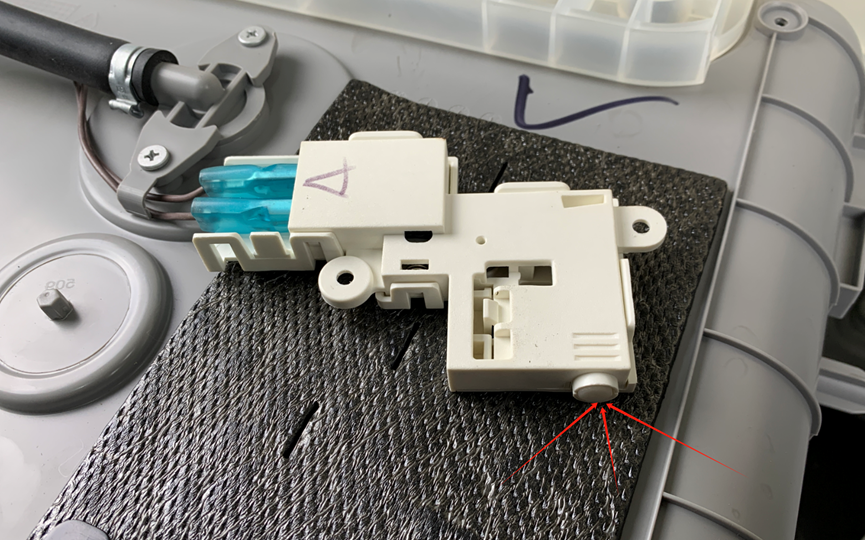

这个是用来检测门是否关上的传感器。

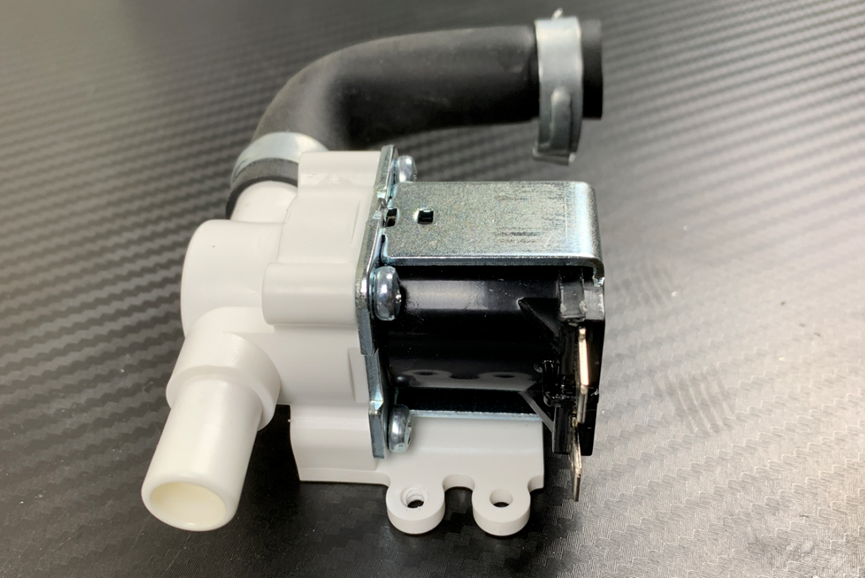

侧面有一个电磁阀。

型号是FPD 180K。

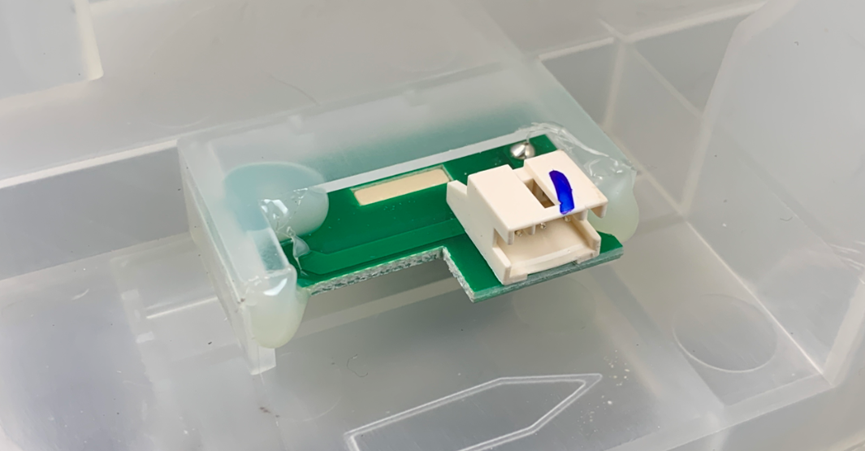

侧面的水箱周围有两个小板子。

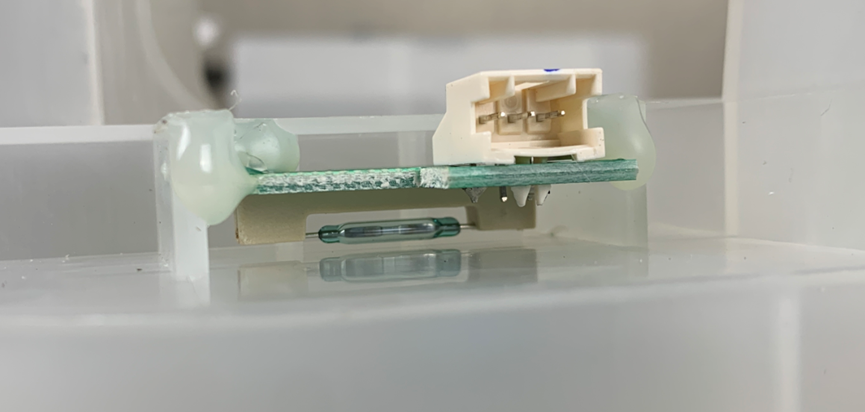

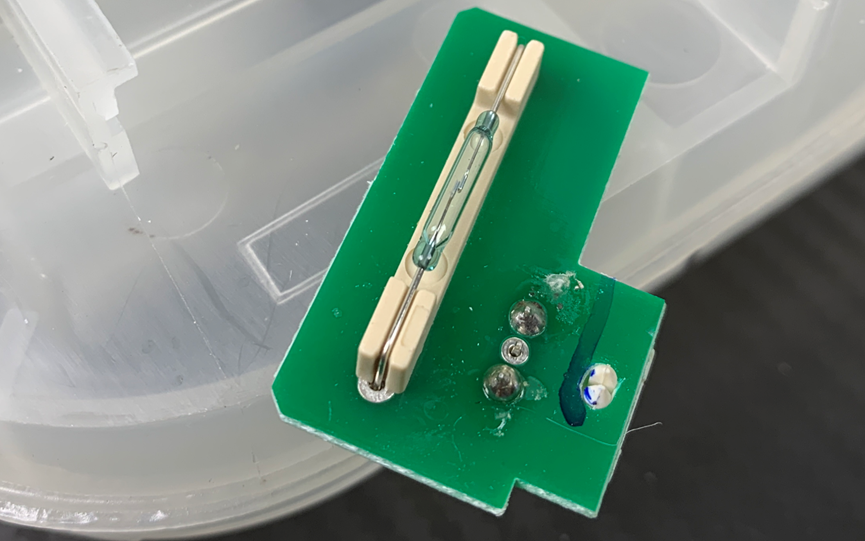

上面有一根疑似干簧管的器件。

来个特写。

这个最主要的水泵，等下次抽空再拆解。

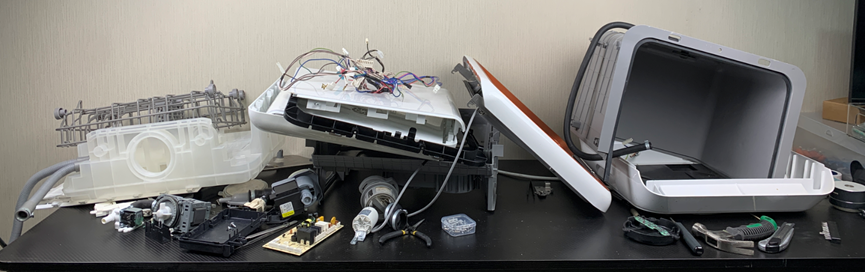

拆完之后，摆了一桌子零件。像电磁阀、水泵、电路板、还有许多细节都没来得及看，文章已经很长了，所以后面的细节过几天再出个续。
