从菜鸟热敏打印机拆解，学习热敏打印的基本原理

现在热敏打印机每个人都不陌生，快递面单、超市收银小票、仓储标签等等各种场景下似乎都有热敏打印的存在

我一直很好奇一个小小的打印机是如何实现打印的。

前段时间购买了一个某品牌热敏打印机，打印机只有79，但是热敏纸一卷20。而且热敏标签纸上有NFC芯片，所以打印机只有识别到该品牌的NFC标签之后才能打印。于是我退掉，换了一个硕方的打印机，这个品牌对耗材没有限制，可以直接买三四块钱一卷的热敏标签使用，相比而言真是太香了。

本来打算抽空拆解一下这个朔方热敏打印机，但是机缘巧合之下得到了一个损坏的菜鸟热敏打印机，正好直接拆解探索一下热敏打印的原理。

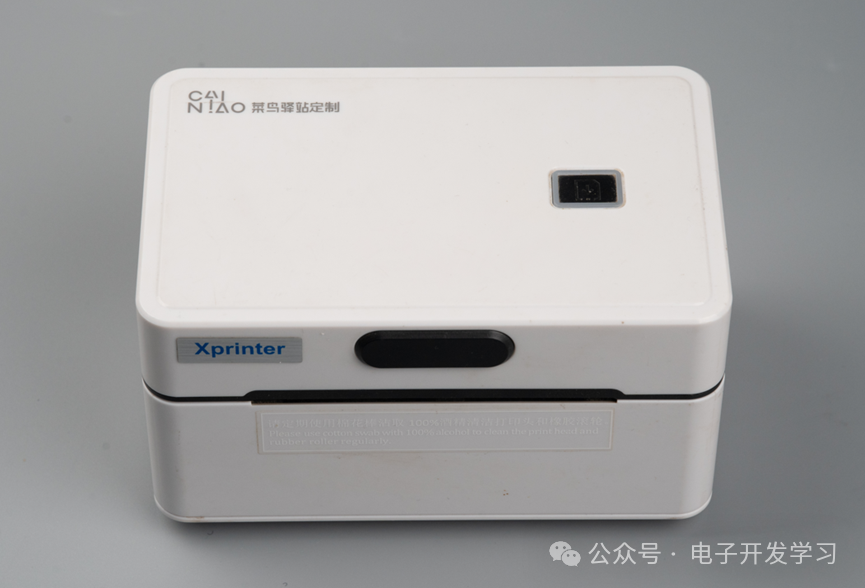

这是这个打印机全貌。

型号是XP-DT326B，供电24V2.5A，品牌芯烨。

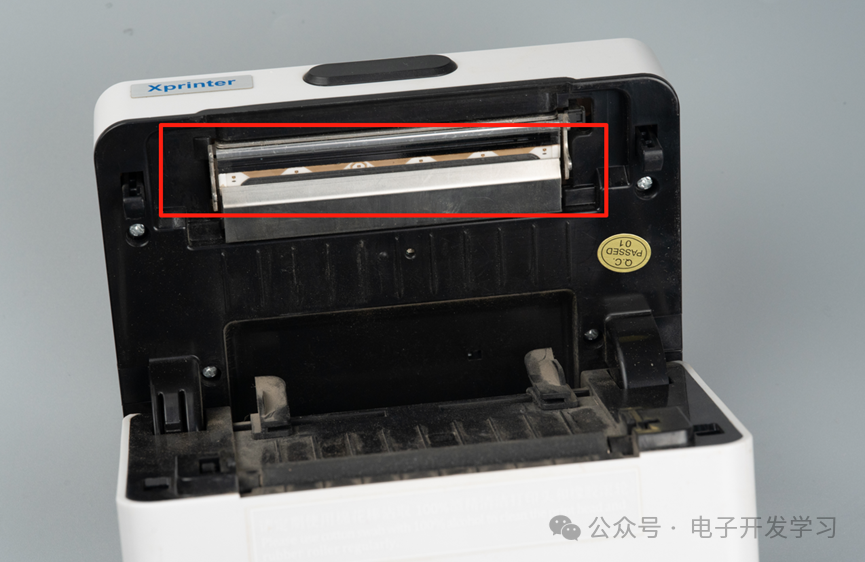

它的热敏打印头在盖子上。下面对应的位置有一个橡胶压纸轴，由电机带着这个压纸轴转动，从而带动打印纸出纸。

出纸的地方上面有一个小孔，里面看起来有一个发光二极管。下面对应的位置有一个类似光电管的器件，应该是用来和发光二极管共同实现有无打印纸的检测。

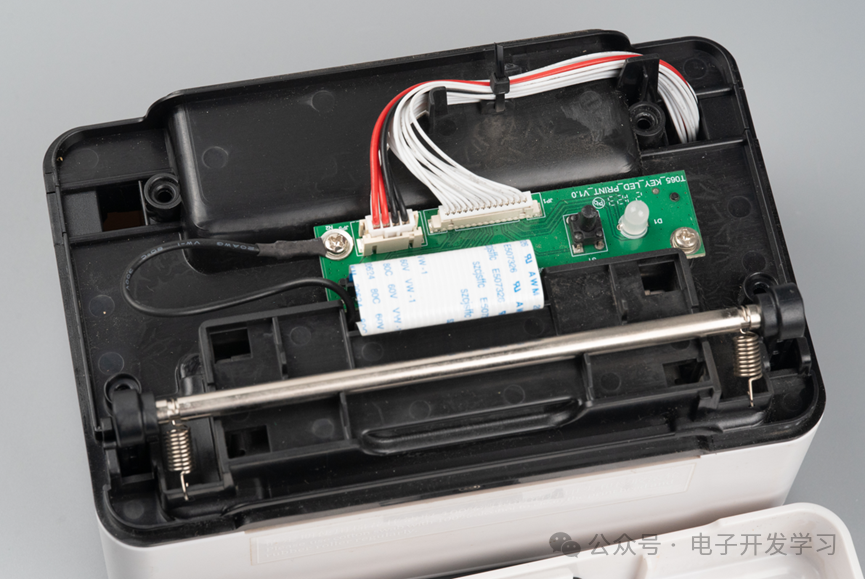

拆掉上盖，有一个绿色的转接板，另外有一个两头带弹簧的金属杆。当盖子前面的按钮按下之后，这个金属杆会被推动从而让两侧的挂钩脱离，从而可以打开上盖。

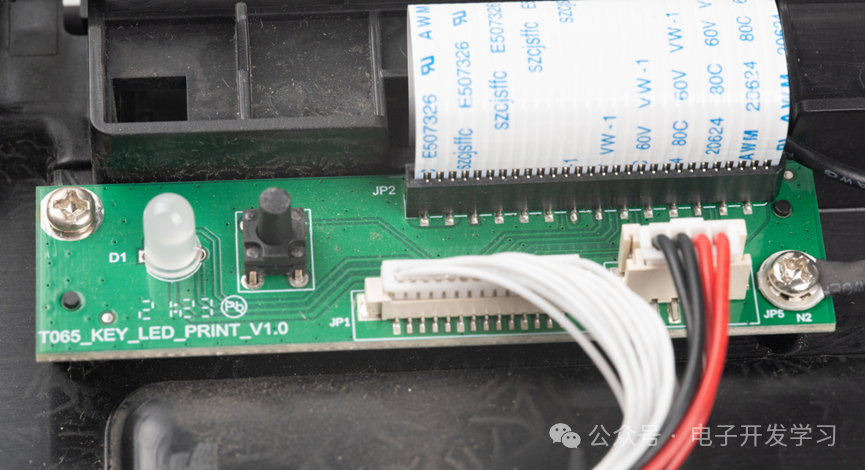

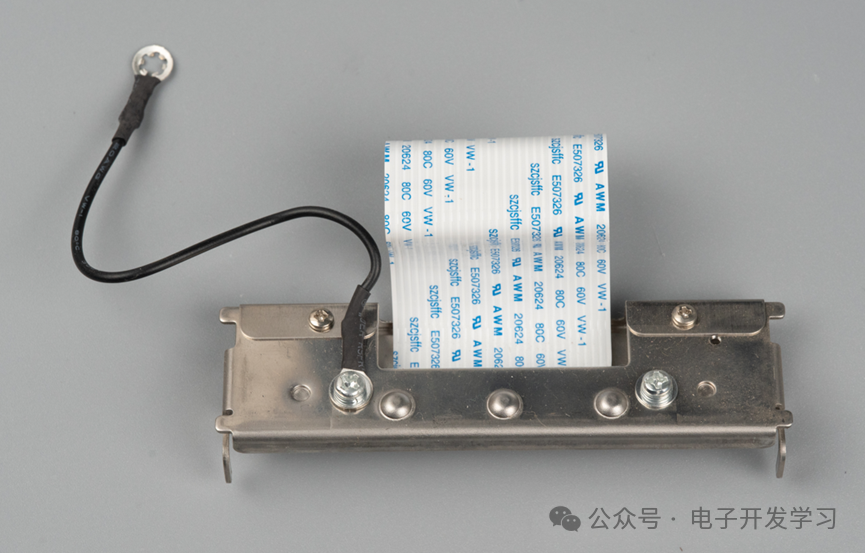

转接上有一个LED指示灯和一个按键。另外就是把从机器下面引出的两撮线转接成FPC软排线，这个软排线连接到了热敏打印头。

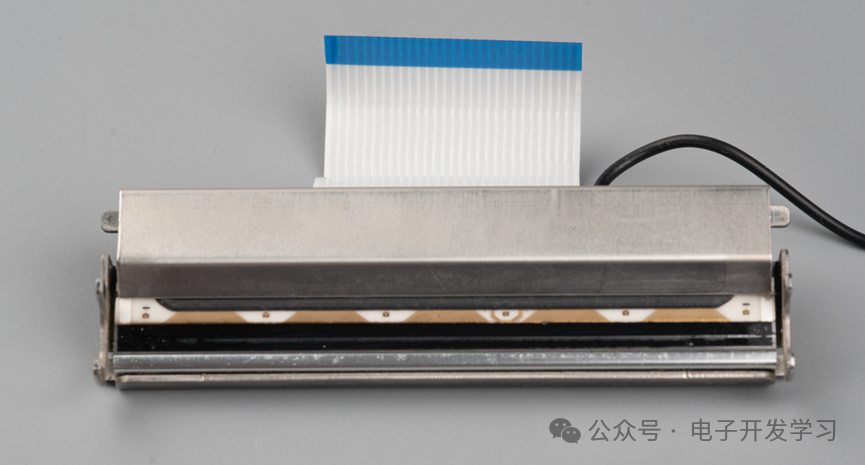

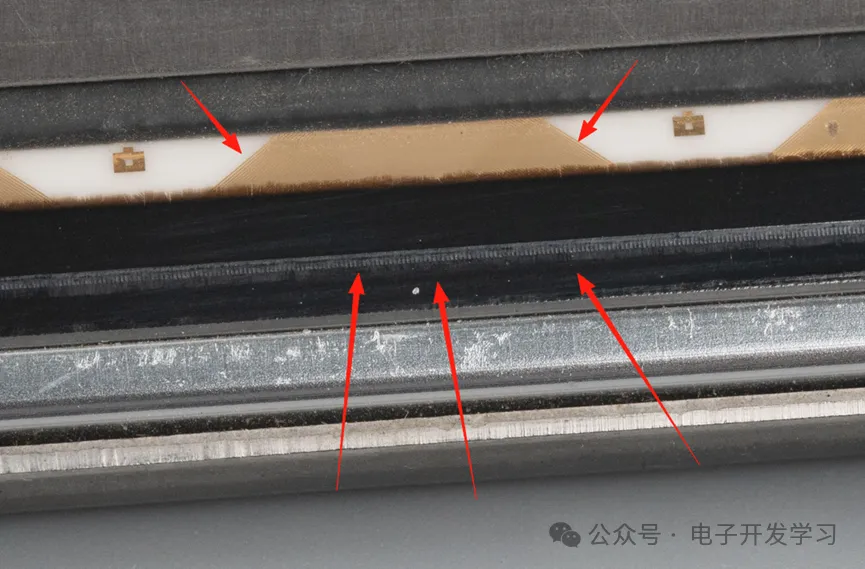

热敏打印头打印面。

仔细观察可以发现上面黄色部分其实是走线。下面黑色部分也有一条一条的走线痕迹。

结合产品详情页的这个203dpi的参数，不难想到，这个打印头上每英寸有203个小点。而这些小点是可以独立控制其快速加热的（通常在200℃以上）。

热敏打印纸的表面涂有特殊的化学涂层，在受热之后就会发生显色反应。

前面说的那个橡胶压纸轴带动打印纸移动的时候，通过程序不断控制这些微小的加热元件加热让纸上对应位置显色。从而形成色点阵列，从宏观来看，就实现了我们打印快递面单、仓储标签的图案。

从这个角度看，热敏打印这个技术比较简单，电路板要做的工作就是，通过USB或者蓝牙等方式接收用户要打印的内容。然后按照逐行扫描的方式把这个图案转化为一行一行的像素点，或许这一步在手机或者电脑端的软件上已经实现了。并驱动压纸轴转动，带动热敏纸转动的同时，根据每一行中，像素点的有无来驱动对应位置的加热元件加热与否。

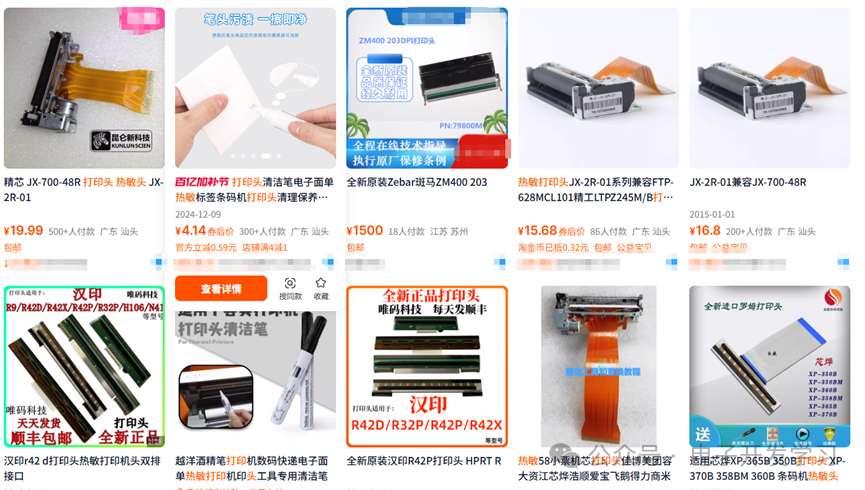

既然这玩意没啥技术含量，那想必如果要diy其实也很简单。只要找到现成的热敏打印头就可以自己做电路板和程序来diy了。于是我搜了一下热敏打印头，果然有很多买这个的，而且价格很低，大概在15块钱左右，那如果批量生产拿货，估计价格应该在10元以下。

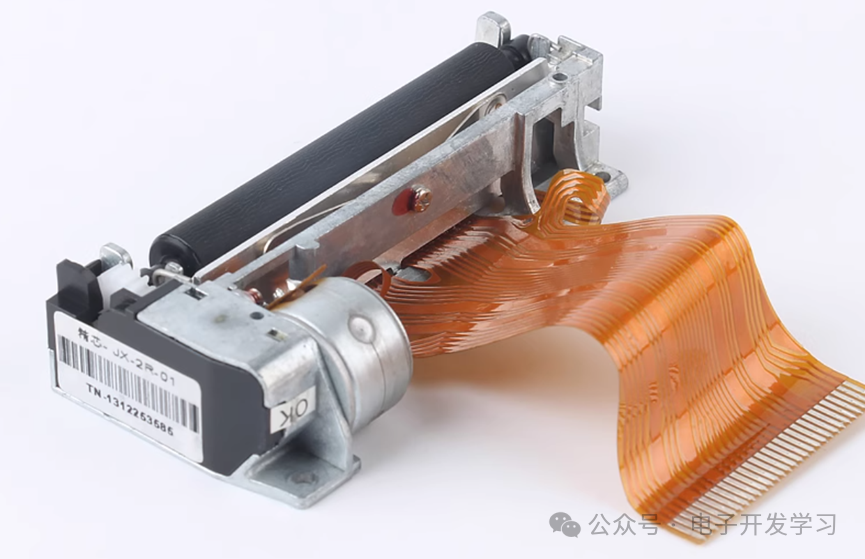

随便点击去一个看看，发现这种热敏打印头模组做得很完善，压纸轴、驱动压纸轴的步进电机、热敏打印头整个全活了。只要能驱动电机转动和给热敏打印数据就可以工作了。而且还是铸铝结构，看起来很结实可靠。

今天的拆解就到这里，我们主要了解了热敏打印的原理和实现方法。改天再继续拆解这个打印机，看看它的控制板用了什么芯片和方案。
