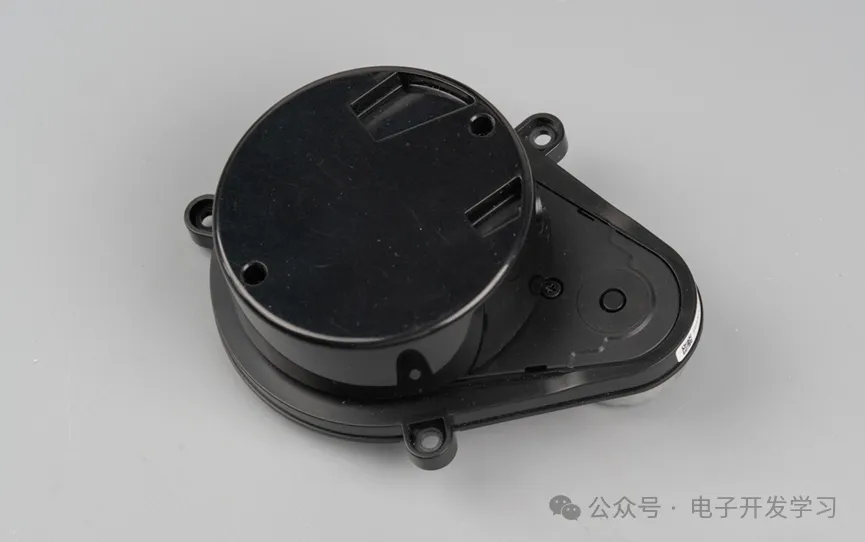

花16元淘了一个科沃斯扫地机的激光雷达。

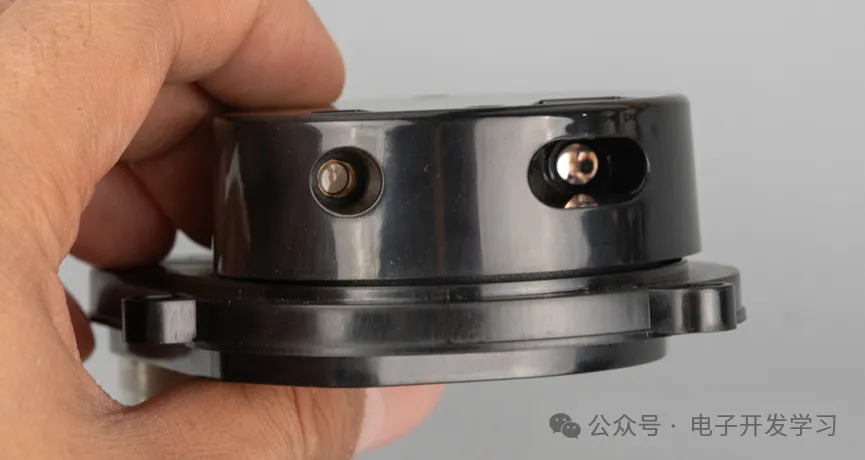

看看他两颗不灵不灵的大眼睛,看起来很智慧的样子。

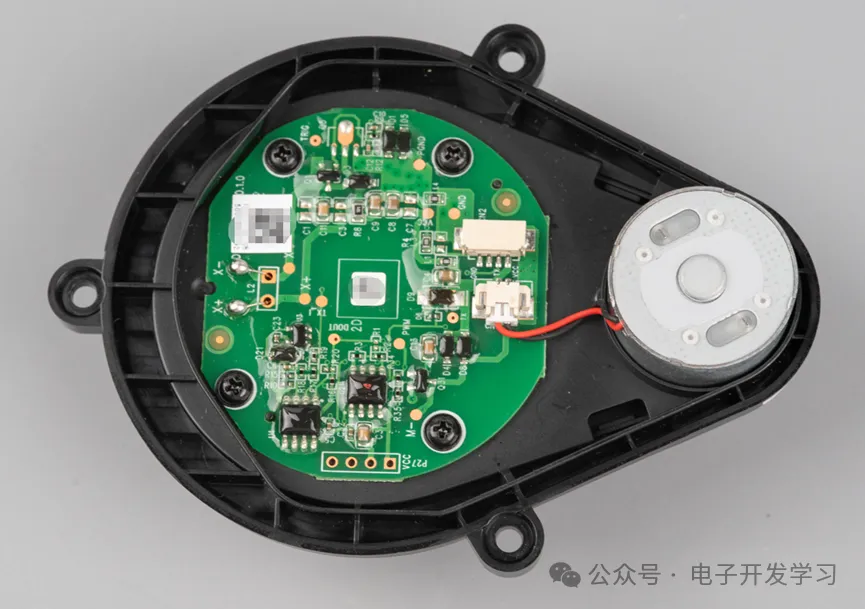

这电路板绿色的!

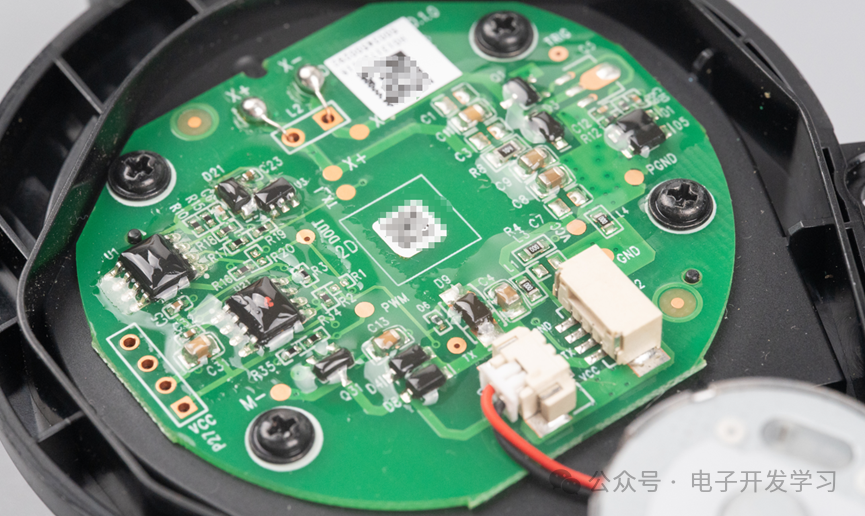

电路板上,元器件上涂了三防。

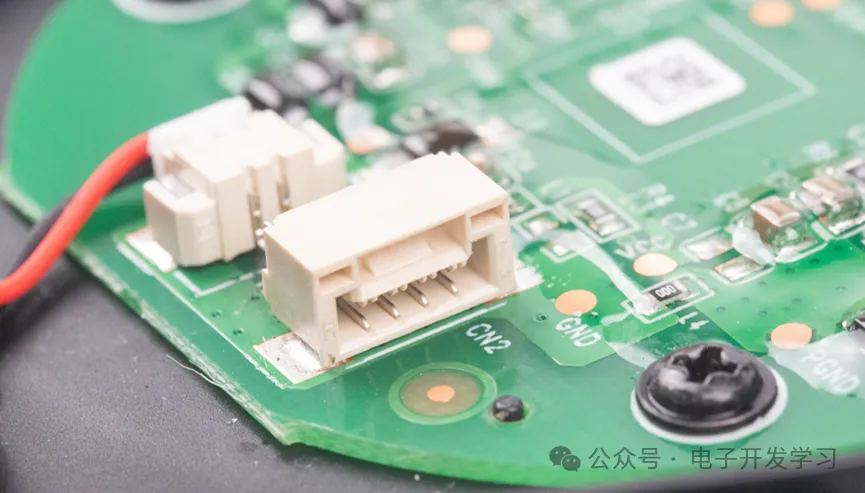

整个激光雷达的输出端子是这个GH1.25的4P端子。

这个板子拆下来反面。背面是无线传输电能的线圈。

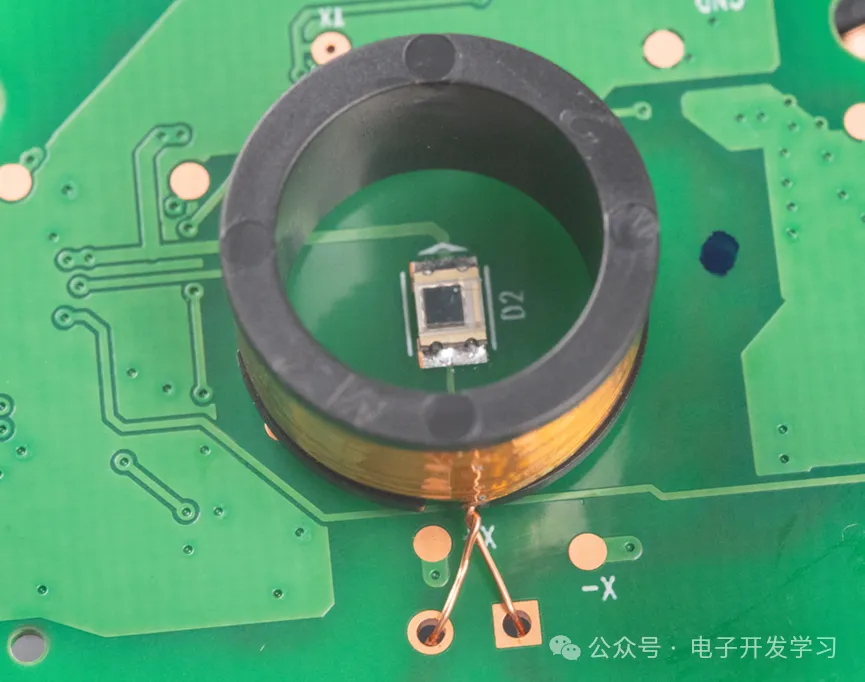

线圈中间有一个光探测器D2,用来和激光雷达子板完成接头。看这板子铜皮铺的很随意,重度强迫症的我表示看着特难受!

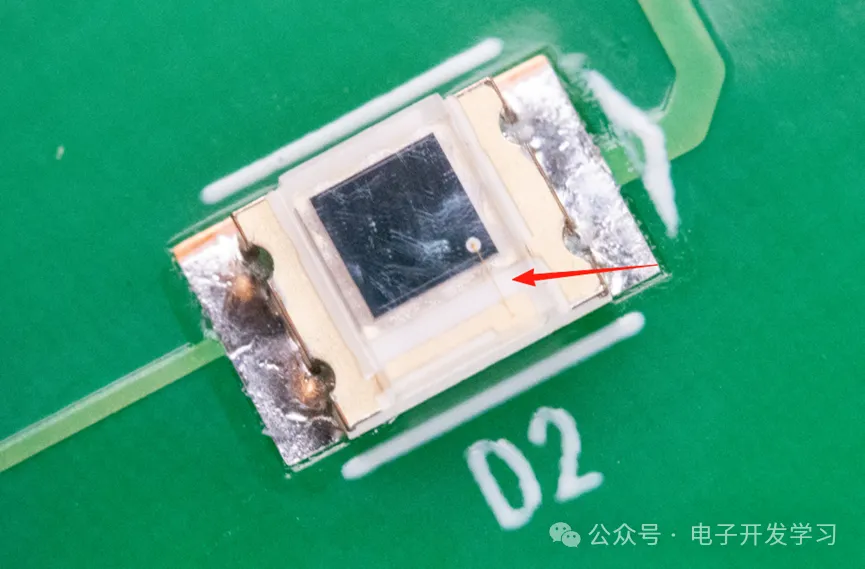

探测器特写。

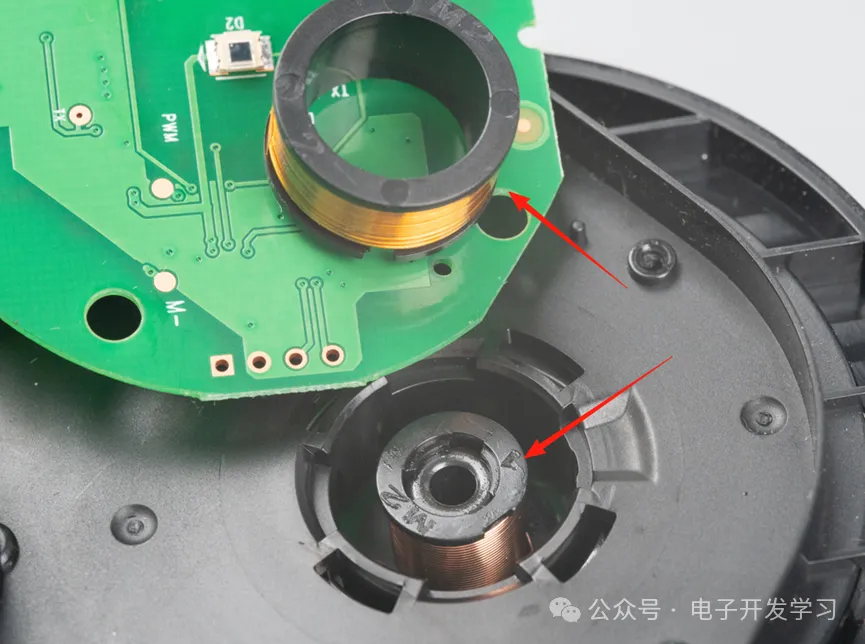

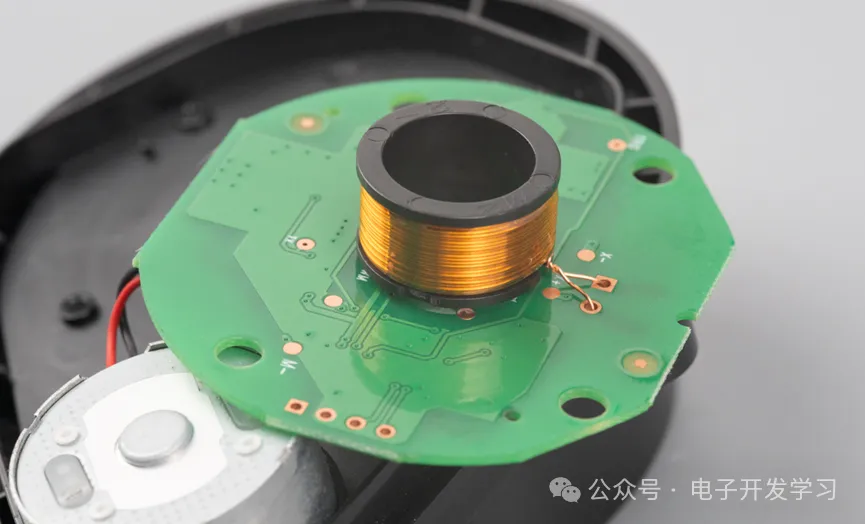

无线传输电能的线圈孤掌难鸣,必然有一个和它配合,才能完成能量转移。

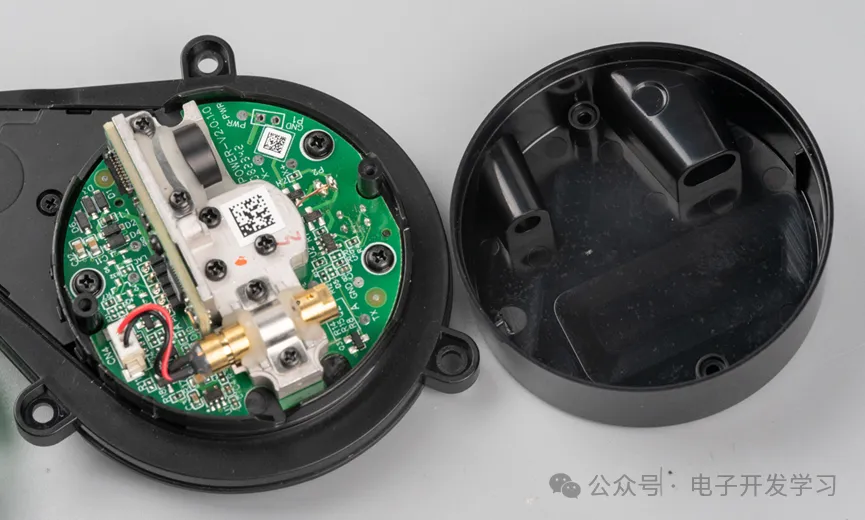

开盖!

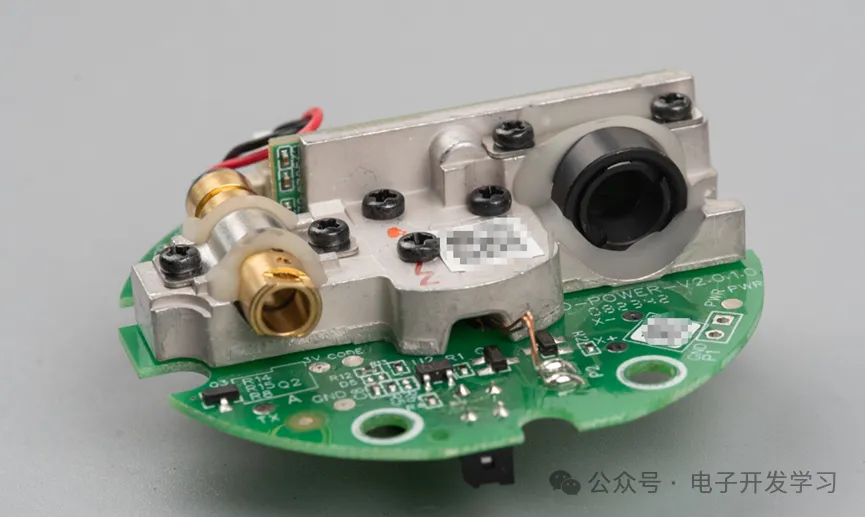

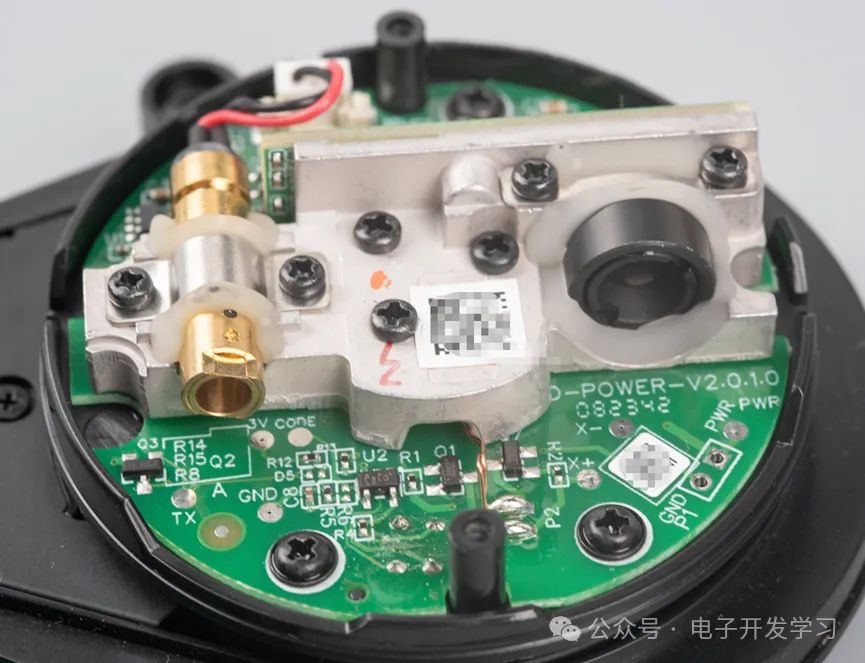

这个雷达有一点比较好,它用来固定激光发射器和探测器的骨架,是铝合金铸造件。

瞬间把这个产品的颜值拉高一个档次。

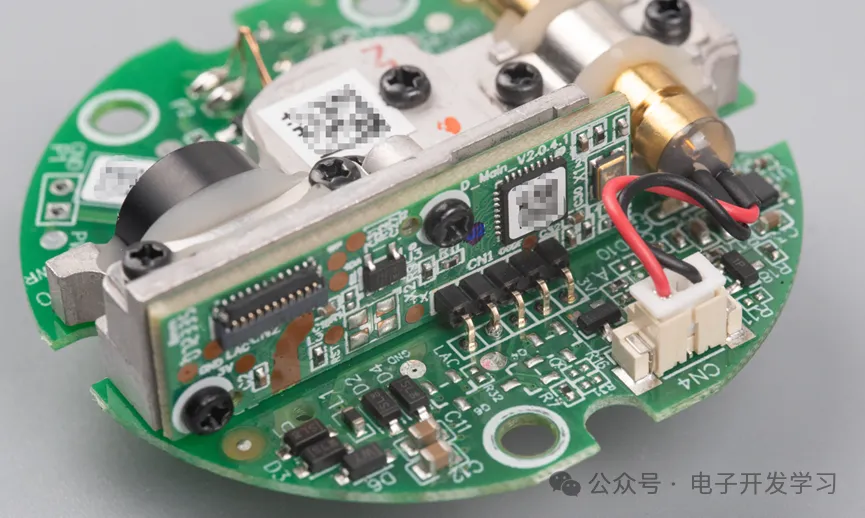

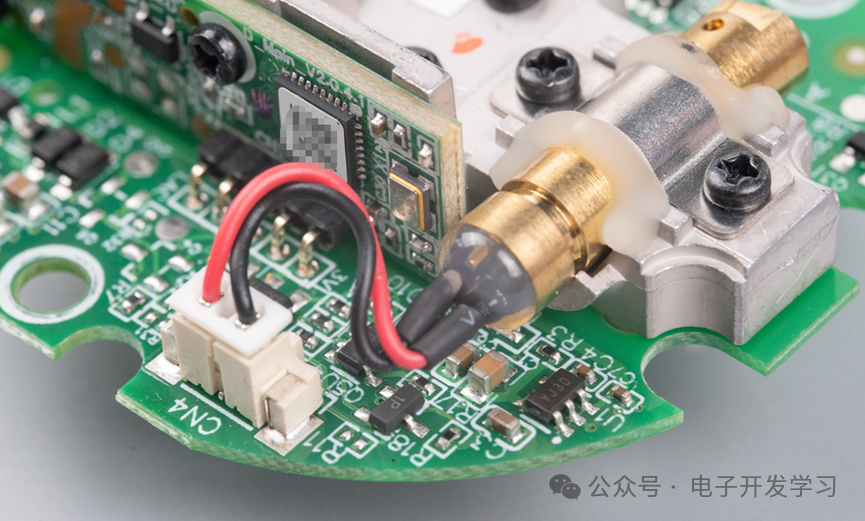

激光发射器只有两根线,没有反馈信号。子板和底板通过5P弯排针进行通信。

激光发射器的屁股上似乎滴胶了,看着很圆润,摸着很光滑。另外还有一个腰线,增加了它的韵味。

换个角度欣赏一下,细心的读者应该会发现,这个雷达的激光发射和接受光路看起来是平行的,没有夹角。所有,有没有专业的工程师,能告诉我这是什么测距原理吗?

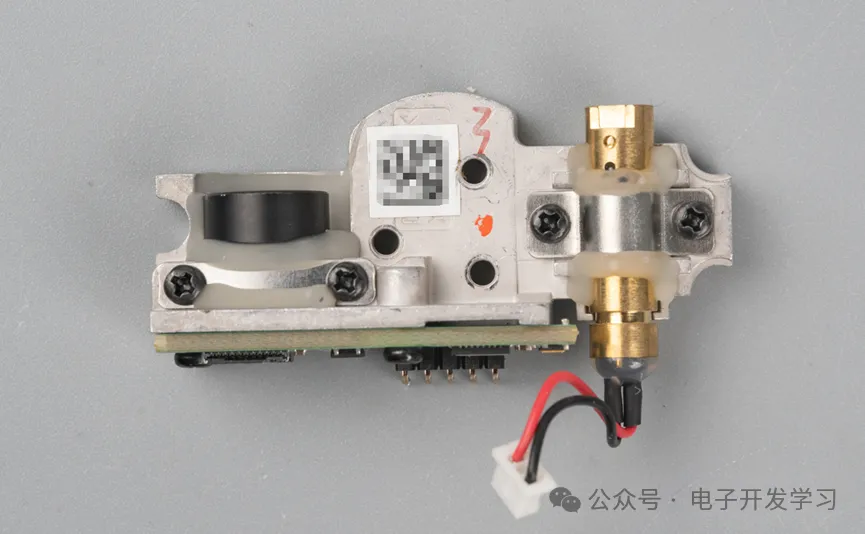

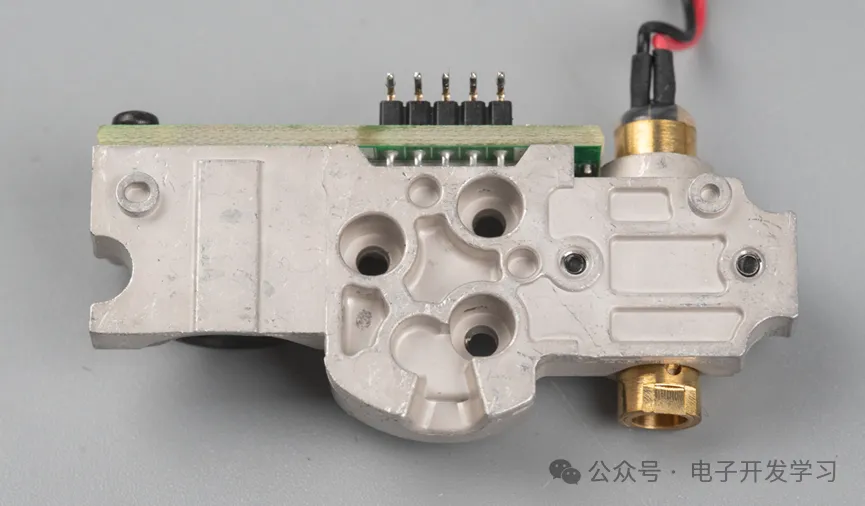

再换一个角度看看这个铝合金铸造件,很漂亮。

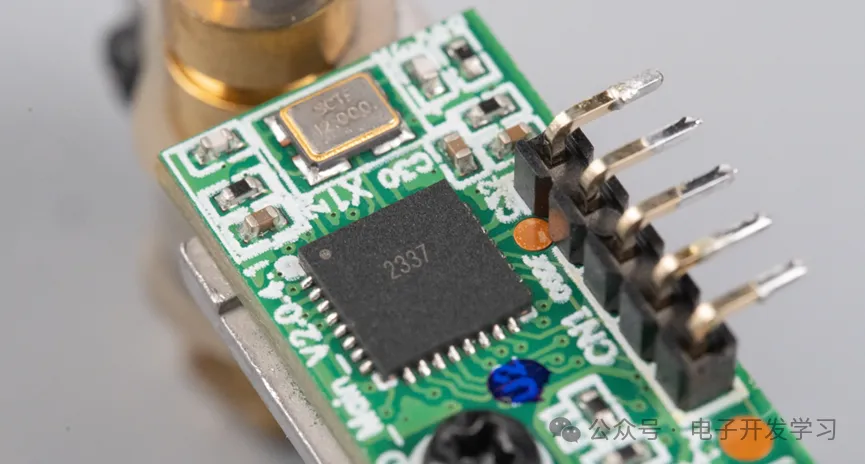

雷达发射接收板上的的主控芯片,封装是QFN-32,丝印2337,型号不详,搭配的3225晶振是12MHz的。

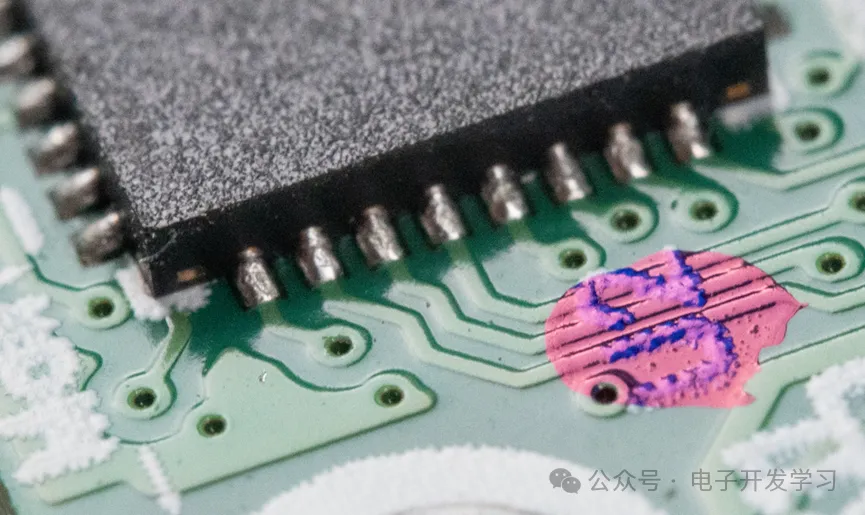

主控芯片焊接细节。

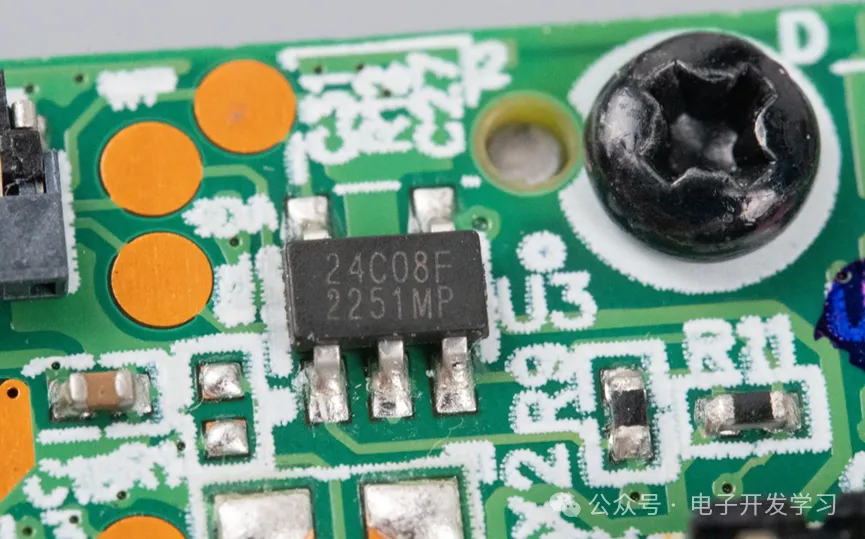

板子上有一个SOT23-5封装的EEPROM,型号24C08F。

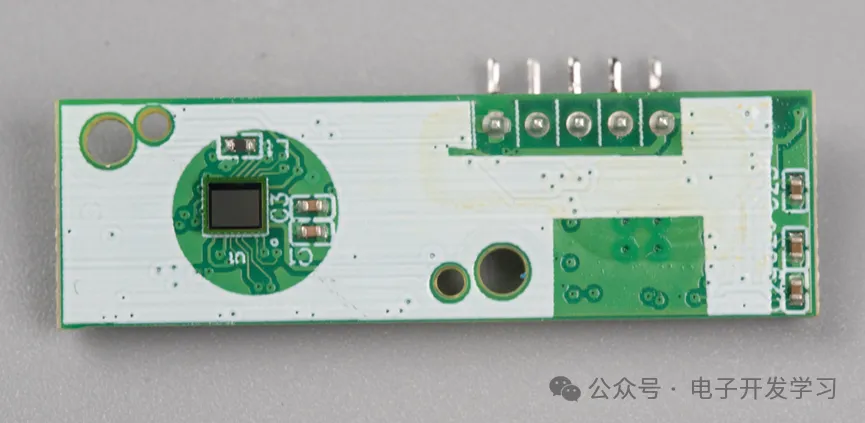

板子背面是激光接收传感器。

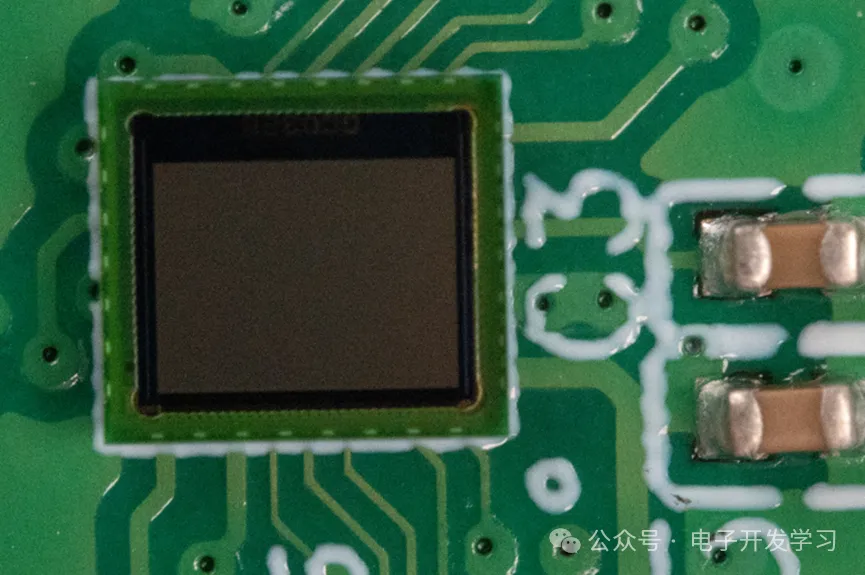

传感器细节。

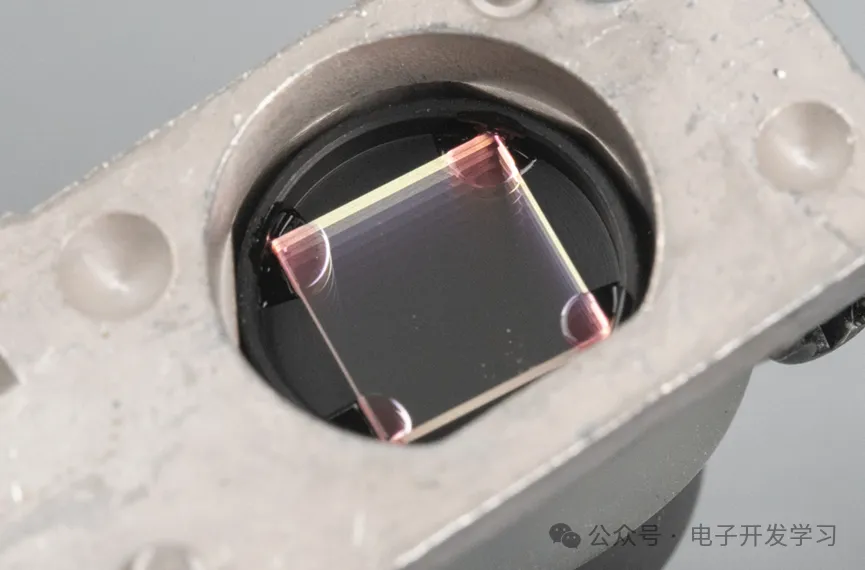

这是传感器镜头里的滤光片,四角点胶。

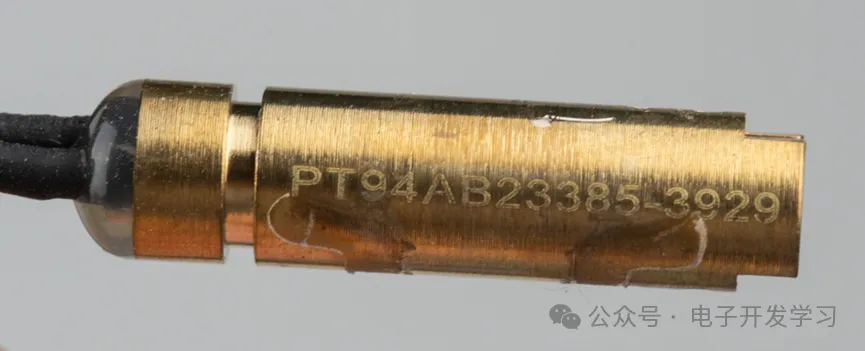

激光发射器拆下来之后看啊可能型号:PT94AB23385-3929。不知道94是否代表940nm波长。

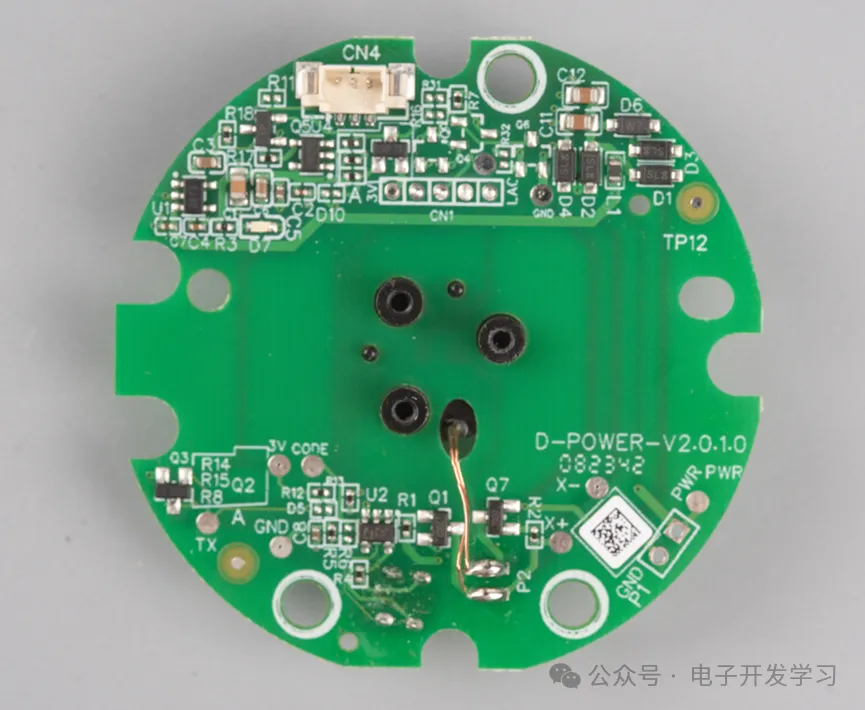

再来看看受电板细节。

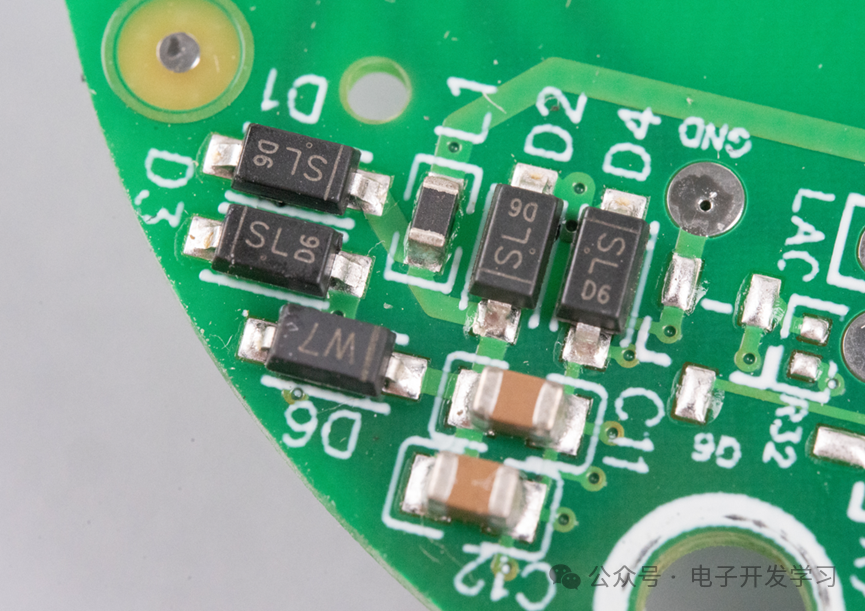

4颗肖特基二极管实现整流。

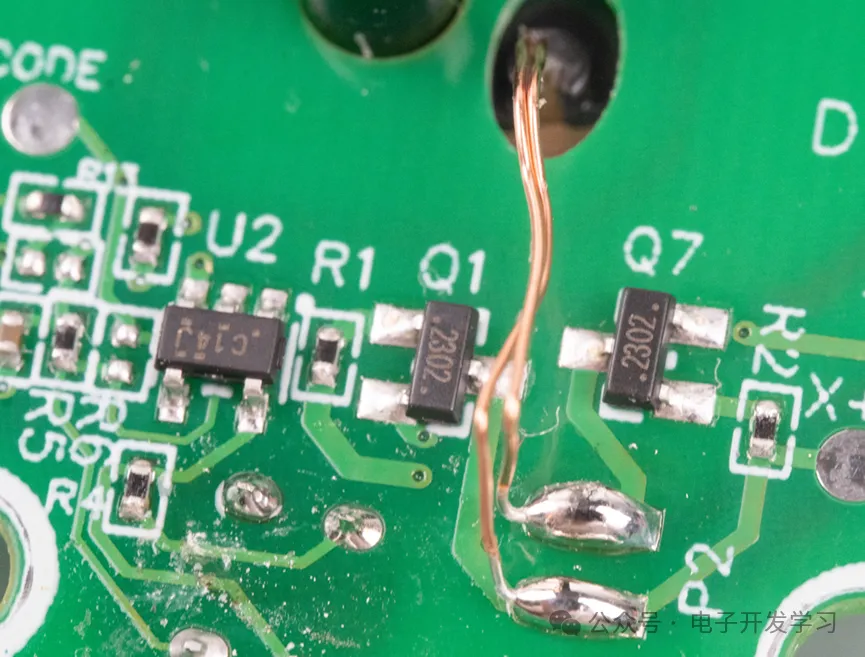

无线受电线圈的焊点。

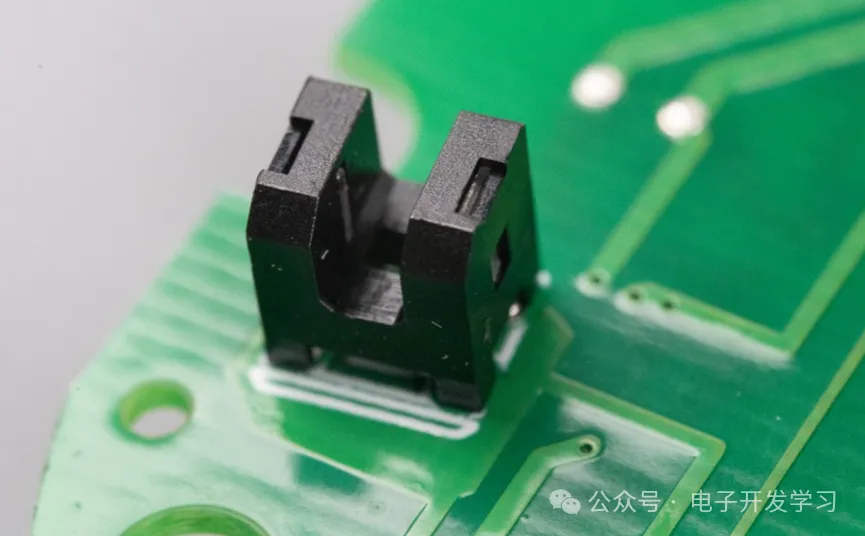

槽型光耦,用来作为码盘识别,基本构成是LED+光敏三极管,光敏三极管的输出边沿比较缓,需要用一个施密特反相器来做Tony老师,进行整形。

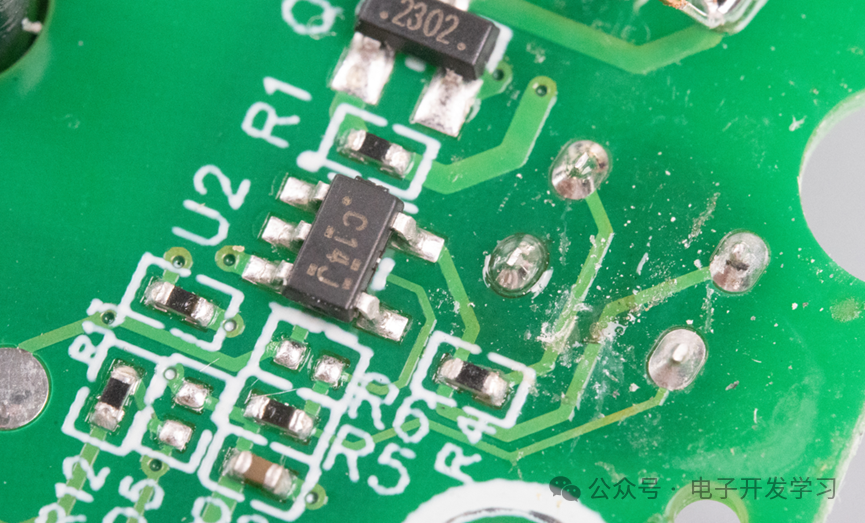

这个SOT23-5的器件是光电编码器的施密特反相器。作用3个,1是把缓边沿整成陡峭的边沿,2是避免噪声干扰,3是作为一个缓冲器用。

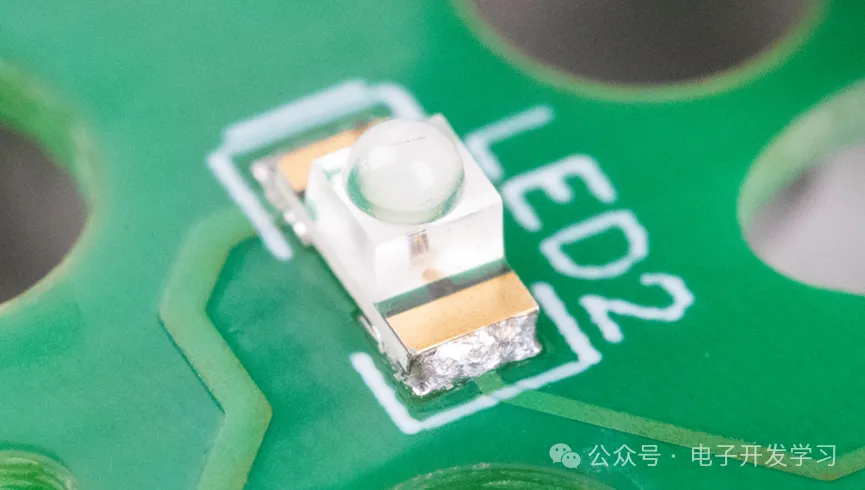

受电板上的光通器件,其实就是一个LED,把激光雷达的测量结果通过这个转换成光信号,发送到通信板。

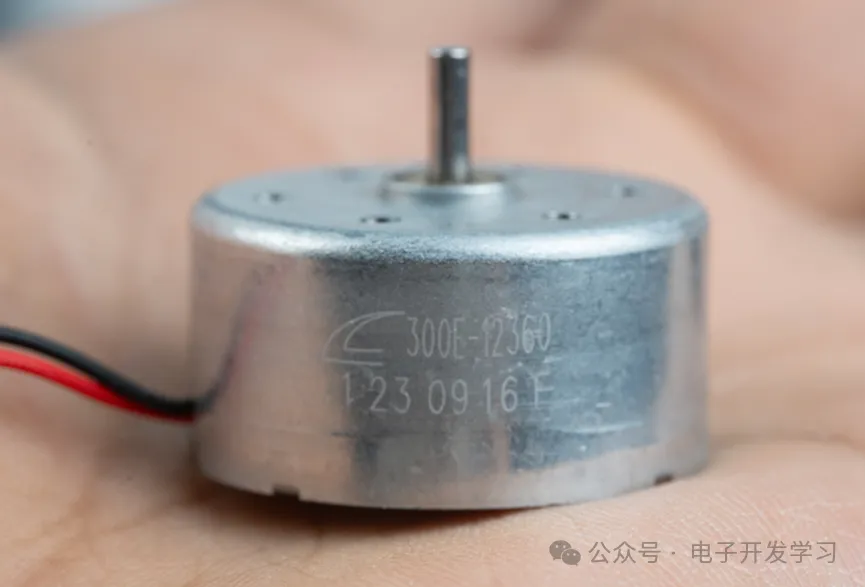

电机特写。

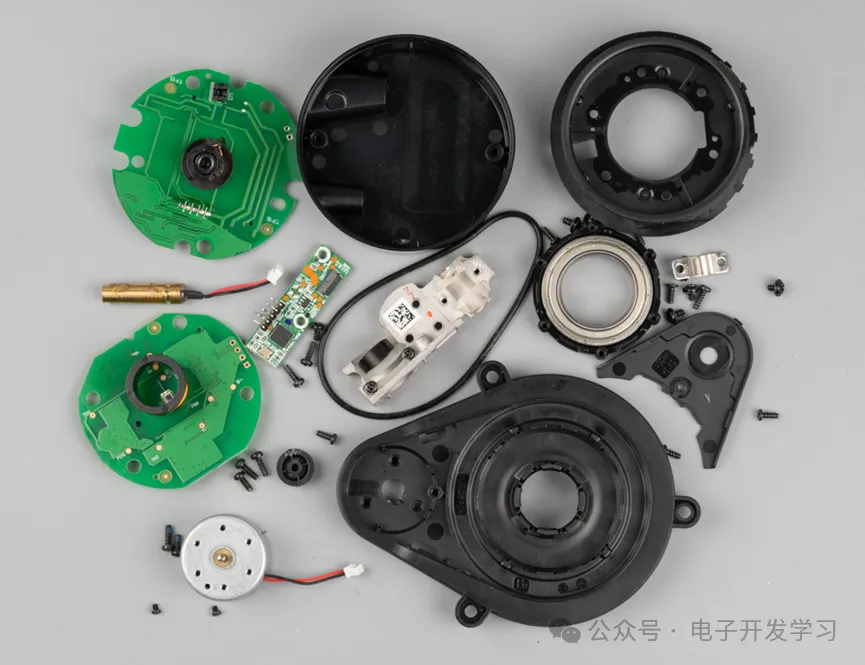

以上是这个激光雷达的全家福。这是电子开发学习发布的第三篇关于激光雷达的文章,感谢大家的阅读。
