拆解一个15.8元包邮的小风扇

置顶

精

活动

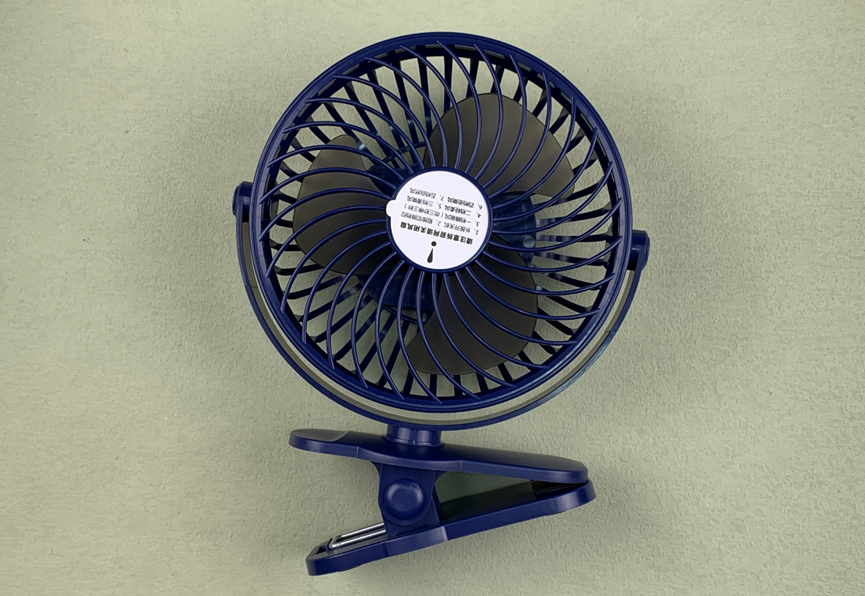

有群友在群里晒他买的小风扇，本来我是看不上的。但是他后来说他已经帮同事朋友什么的总共买了四十多个了。我惊呆了，真有这么好吗，我买一个看看。在群友的忠告下选择了USB插电款，因为这个也有电池仓，可以安装自己好点的18650锂电池，价格实付包邮15.8元。

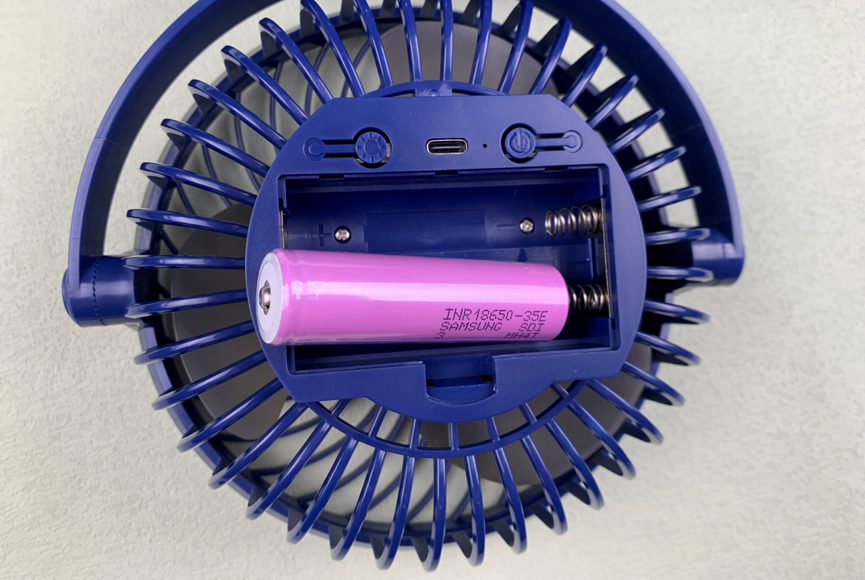

看了一下，这个电池仓只能安装18650尖头锂电池，而且两颗是并联的，那也就意味着只装一颗也是可以工作的。拿出准备好的菜青虫家的18650锂电池，安装上去简单试了一下，风力不错。

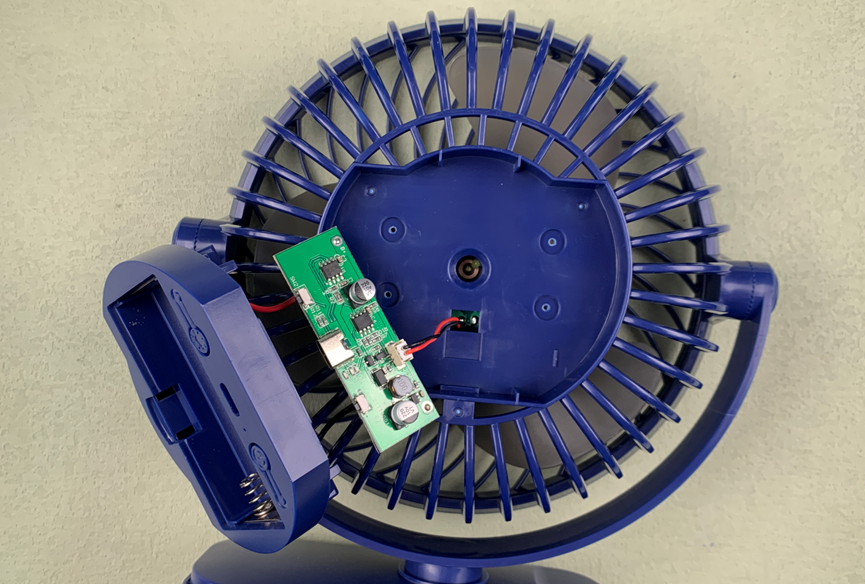

拆开螺丝就可以看到电路板了。

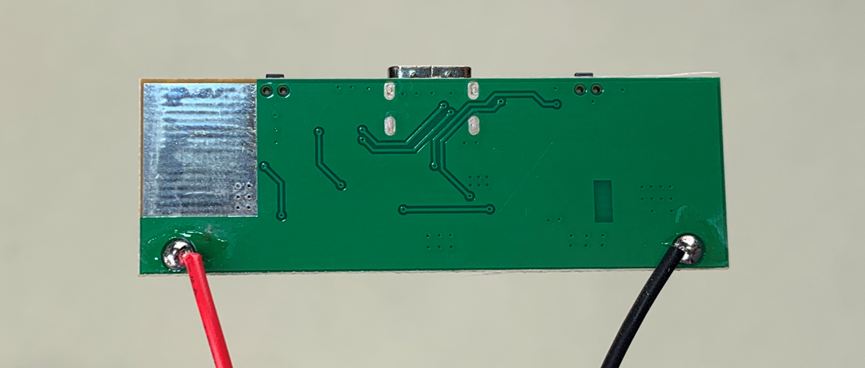

板子背面没有元器件，在左上角做了开窗，这个位置对应的是板子正面锂电池充电芯片，背面开窗加过孔用来给锂电池充电芯片散热。

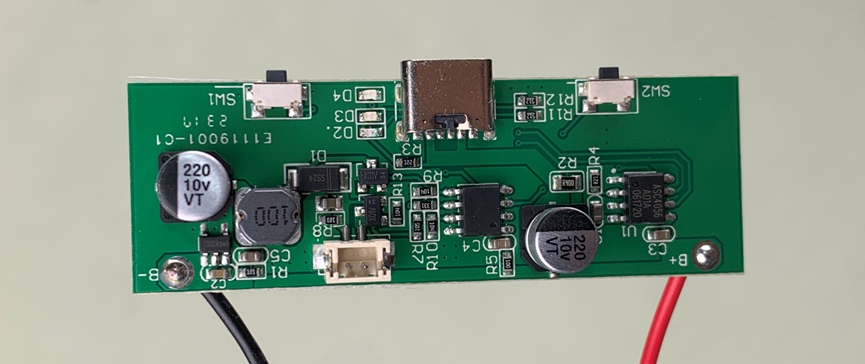

板子正面有锂电池充电芯片，有风扇电机驱动，有主控芯片。

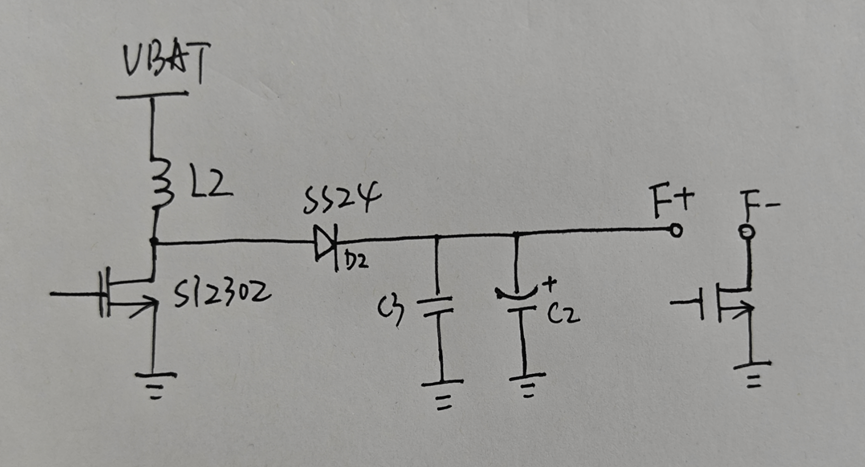

看这个风扇电机驱动方式，就知道和之前拆解过的小风扇用的是同样的电路。其中F+和F-连接到电机。这种电机叫做单相直流无刷电机，电机里应该有一个集成了霍尔传感器与H桥驱动的芯片。

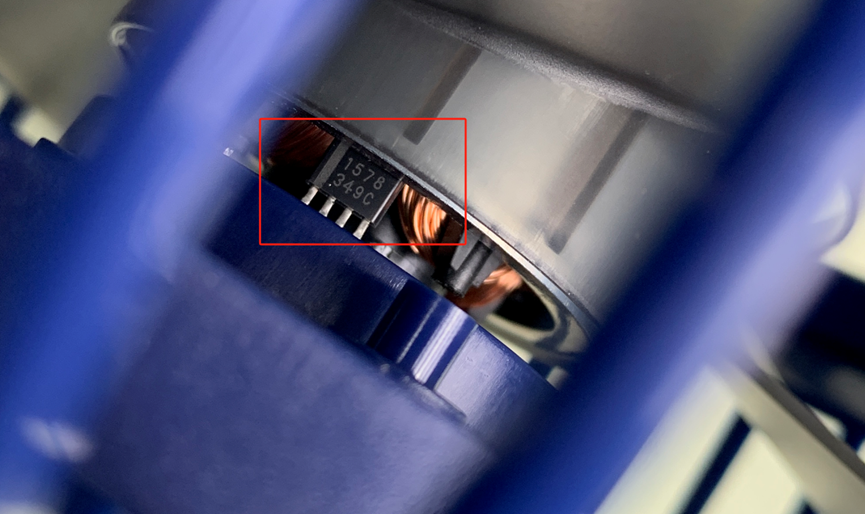

从风扇的防护网间隙看进去，果然看到了电机电路板上有这个芯片。

这种价位的小风扇，几乎都是同样的硬件方案，区别就在于，结构做得好不好用，颜值高不高，会不会搞营销，如果这几点都做得好，这种小产品往往可以通过走量赚大钱。
