详情描述

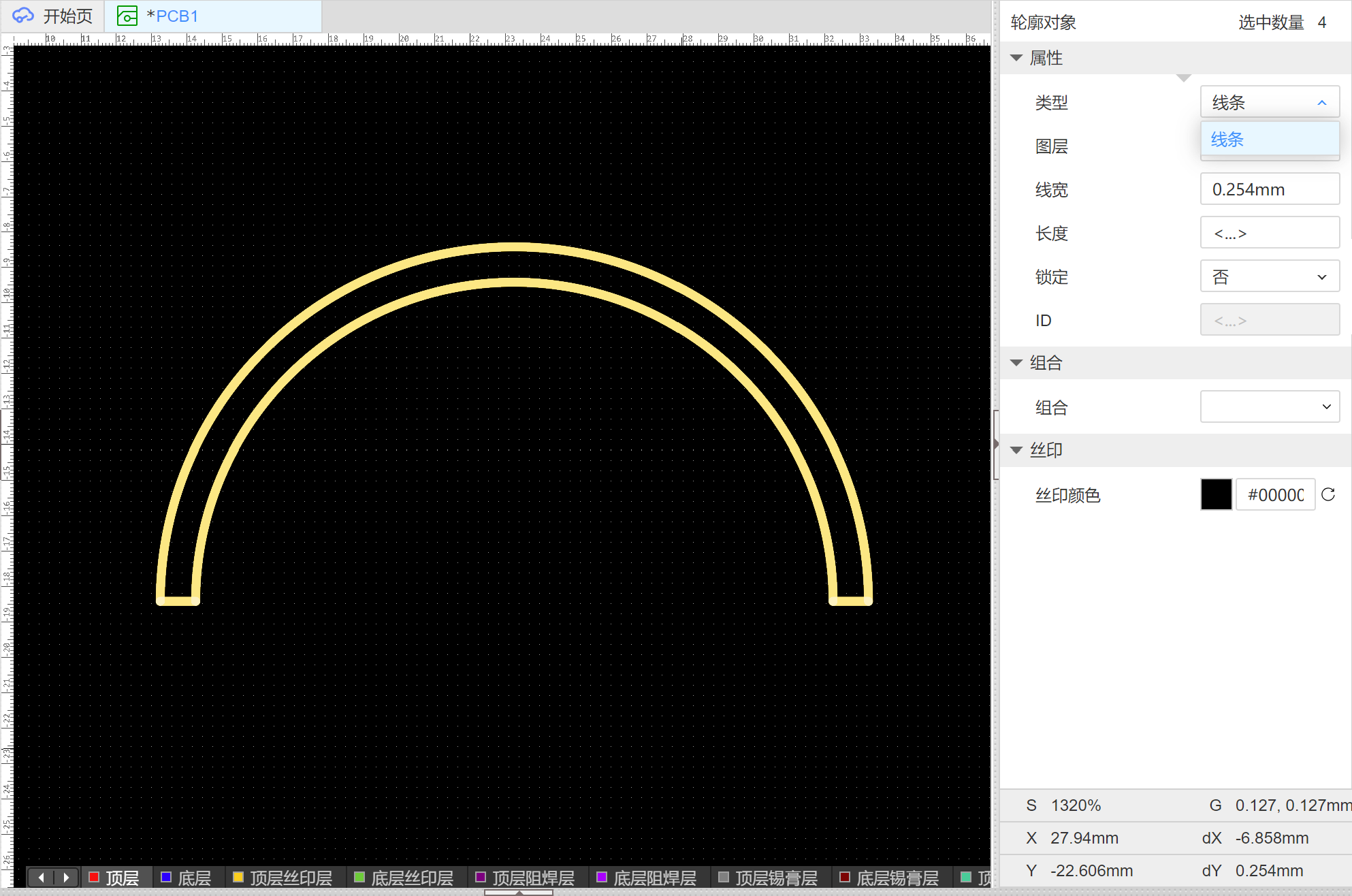

一般封闭线条可以修改类型为挖槽区域. 但是如果线条中包含曲线(图形不是一次性画出来的), 会出现类型无法修改的情况. 而使用挖槽区域绘制, 又只能绘制矩形, 圆形, 多边形, 画不出如图弧线形挖槽区域. 求大佬们支支招, 看看有什么手法可以挖出来.
已尝试解决的方法及结果
尝试过选中部分线条(如单独选择外延线条), 此时可以修改类型为挖槽区域, 但会挖去整个半圆形, 无法挖出弧线形区域.
硬创社
全部评论 默认 最新
人间四月八度余温
2025-10-27 17:40:18 来自湖北
回复
用填充进行布尔运算，2个同心圆相减得到圆环，再画矩形布尔运算保留重叠部分，得到半圆弧填充转换成挖槽就完成了。
-78612573 作者
2025-10-27 22:38:08 来自未知
回复
感谢大佬，问题解决
保罗哥
2025-10-27 13:50:22 来自未知
回复
这题我会：先新建一个PCB文件，吧要挖槽的图形用顶层丝印画出来，然后导出DXF格式文件，然后再在要挖槽的PCB文件里导入DXF文件，先选为板框层，到了PCB里放置到导入的DXF图形，然后可以选择成为挖槽层，大功告成！！
-78612573 作者
2025-10-27 22:38:26 来自未知
回复
感谢大佬，问题解决
