详情描述

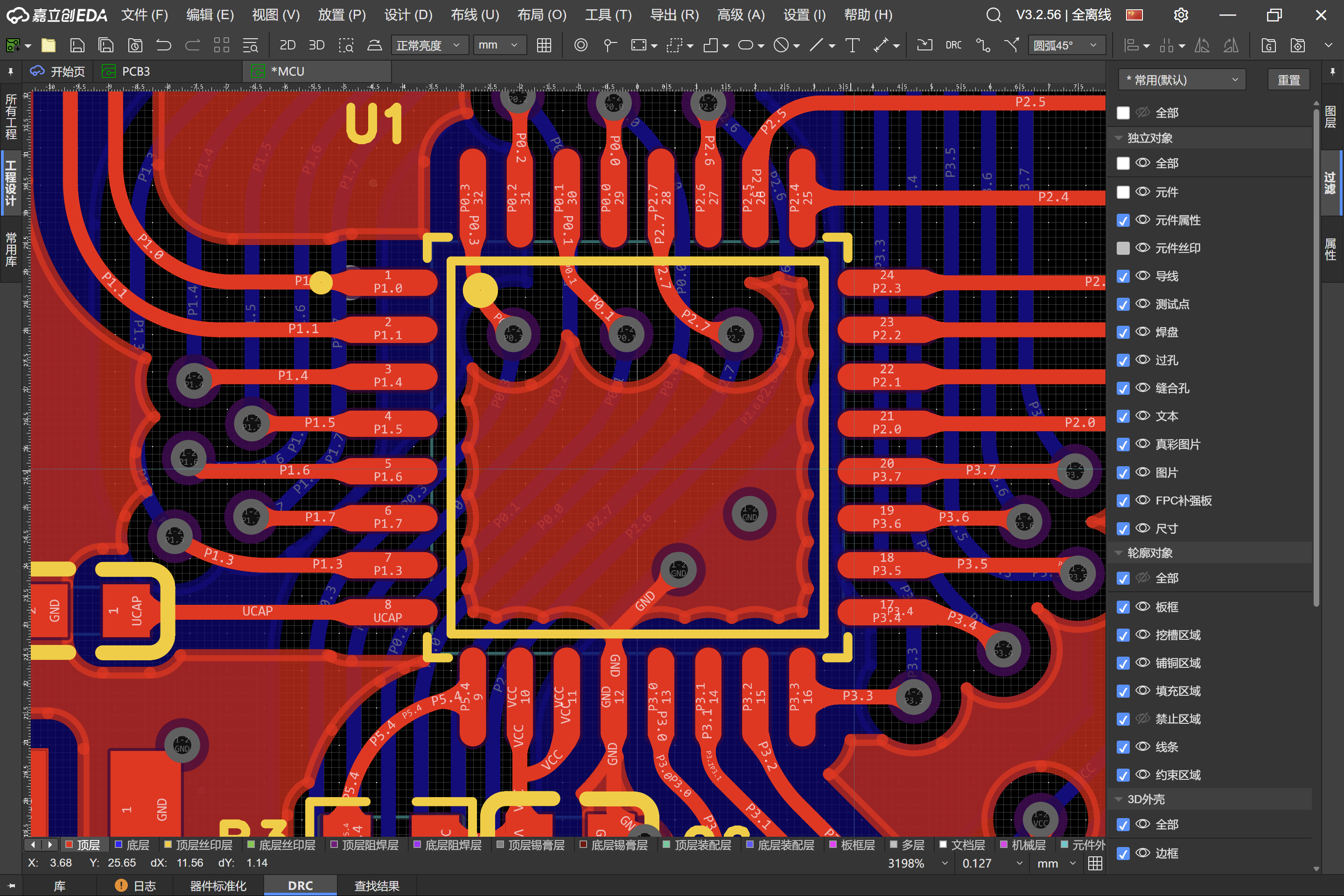

常规的是元件正摆放,但在有时候需要旋转后发现布线时不论<布线拐角>是哪种模式都没法达到元件正摆放的布线效果,该如何解决呢???#嘉立创PCB##DIY设计##技术干货#
已尝试解决的方法及结果
#嘉立创PCB#
#DIY设计#
#技术干货#
嘉立创EDA
全部评论 默认 最新
⁣⁣⁣⁣
2025-12-21 20:49:20 来自河北
回复
自由角度拉一条好看的线 然后复制
瞎折腾 作者
2025-12-23 09:14:36 来自江西
回复
最后还是自由角度解决了,虽然不如正视角完美,还算过得去
嘉立创EDA小郑
2025-12-21 14:52:36 来自广东
回复
您好，具体要操作什么样效果的，是说元件旋转后自动布线出来的线条扭曲了嘛。
瞎折腾 作者
2025-12-21 15:06:54 来自江西
回复
是的
嘉立创EDA小郑
2025-12-21 17:40:17 来自广东
回复
可以加我发送工程看下，您的客编里的手机号搜索不到用户
RHYS
2025-12-20 21:02:02 来自广东
回复
正视角布线后，连带着线一起转小角度
瞎折腾 作者
2025-12-20 21:03:44 来自江西
回复
是个办法哈,我试试,估计与其他正视角元件的线会扭曲
瞎折腾 作者
2025-12-20 21:01:52 来自江西
回复
自动布线效果,手动也一样
Penguins
2025-12-20 20:39:09 来自湖北
回复
有图吗？没看懂你的描述
瞎折腾 作者
2025-12-20 21:00:32 来自江西
回复
自动布线效果
Penguins
2025-12-21 01:24:52 来自湖北
回复
[惊呆]，原来是非常规角度，那确实没有考虑过
瞎折腾 作者
2025-12-20 20:04:11 来自江西
回复

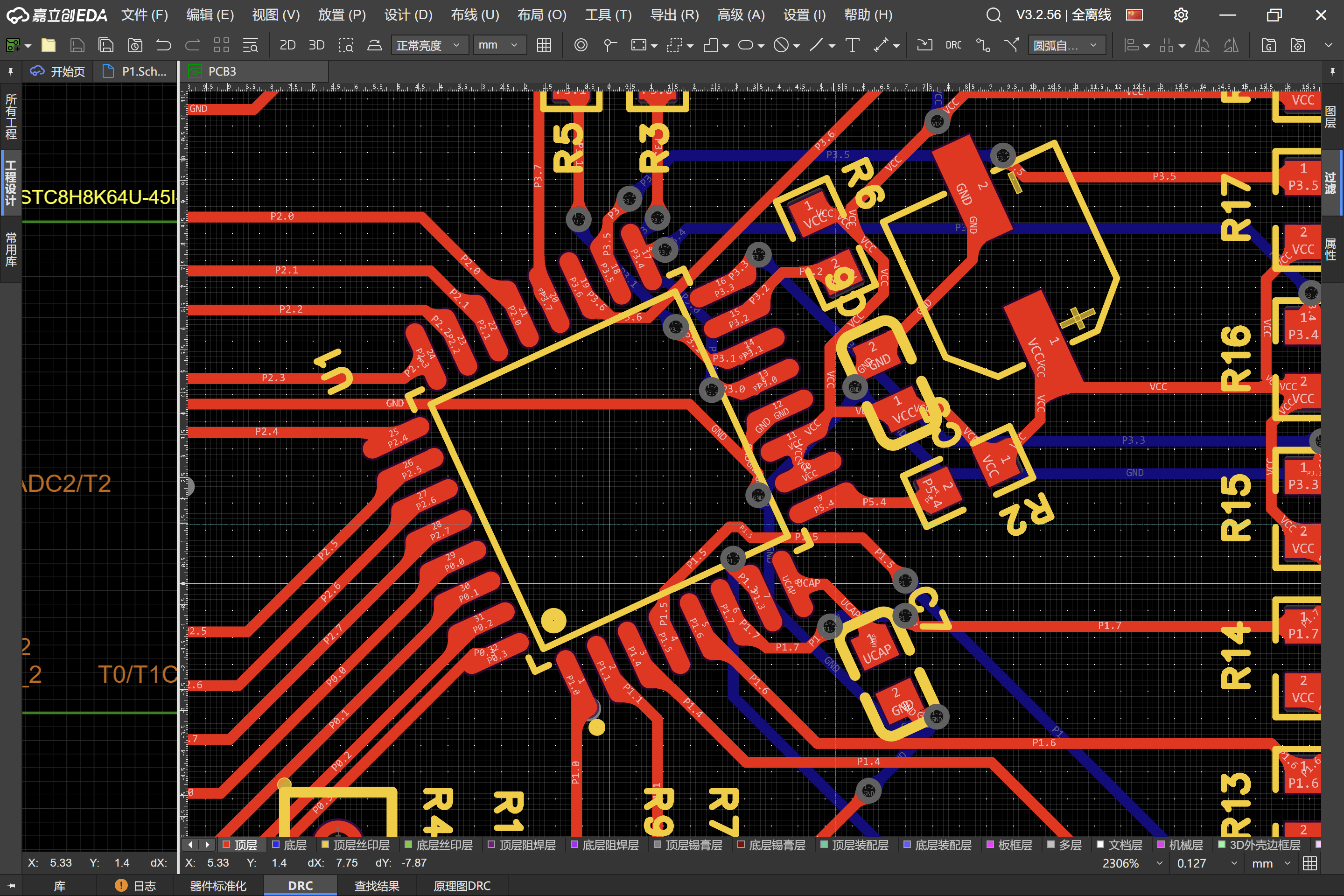

这旋转布线是自动布线效果,手动布线也是一样不能像元件正摆放布的顺手
已折叠部分评论 展开
没有更多啦~
