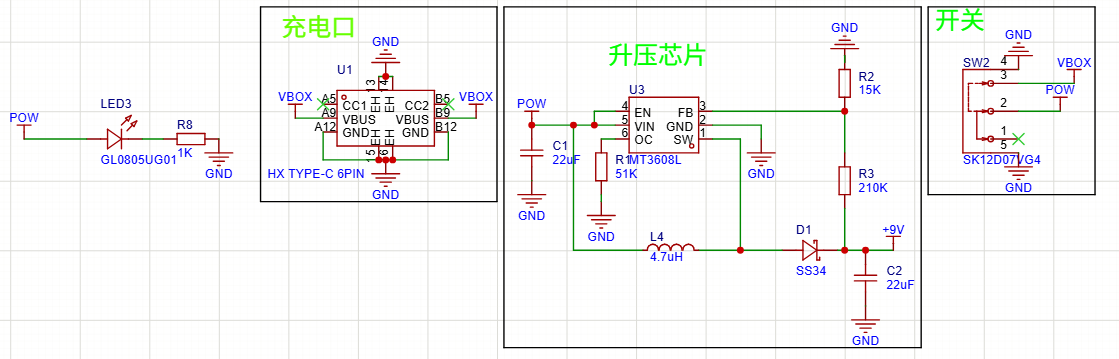

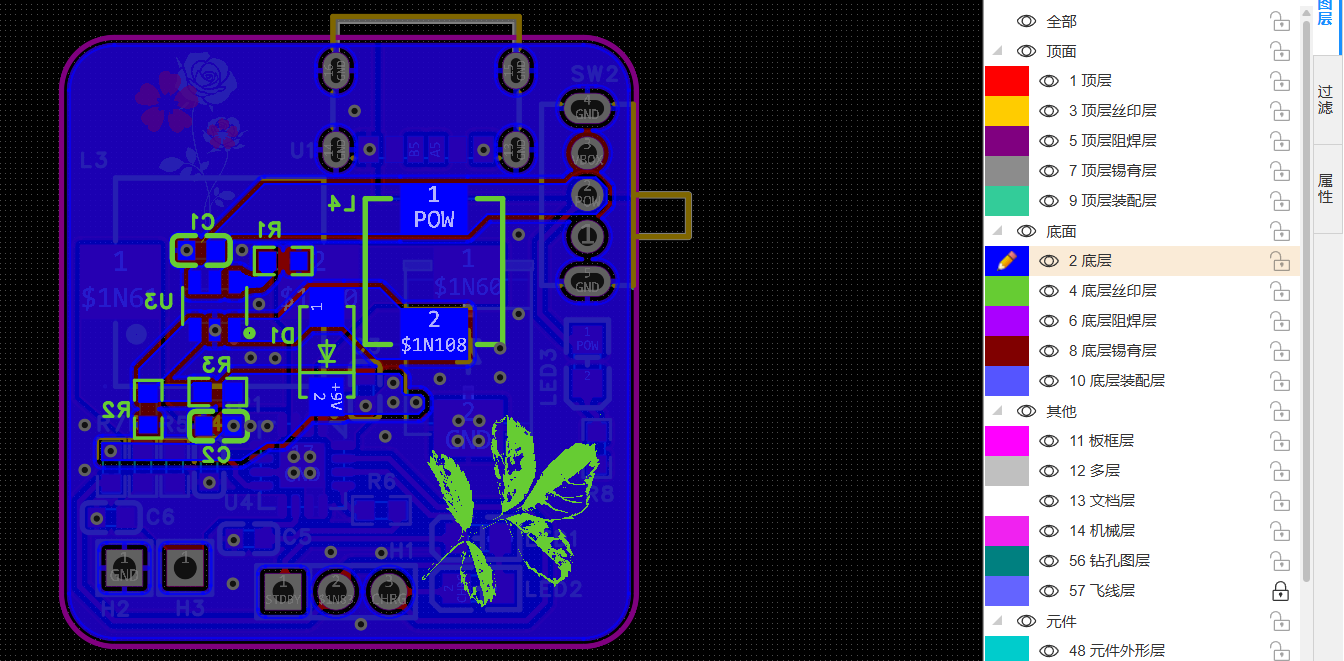

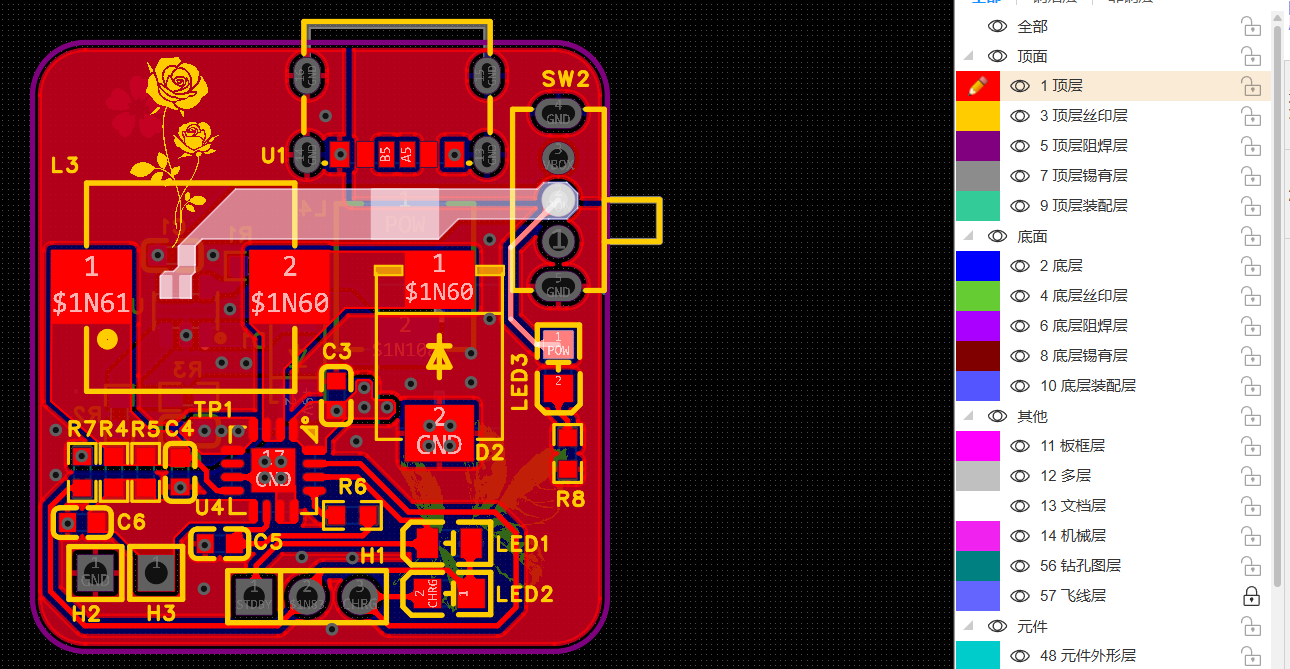

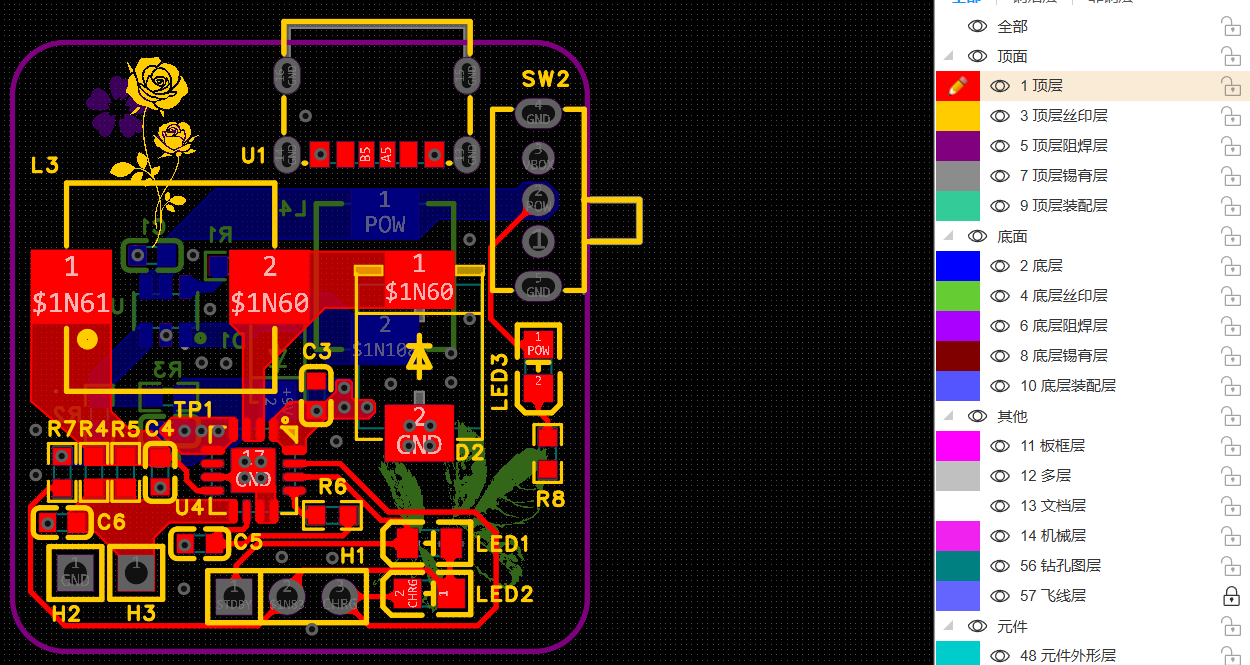

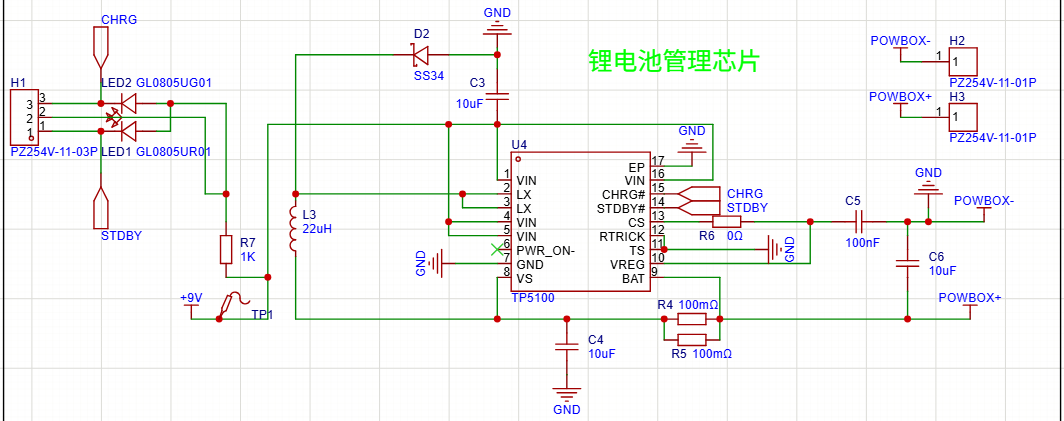

各位大佬，硬件小白想请教下[比心]，我画了一个板子，二层板，主要是给两节14500电池进行充电（满电状态为8.4V,现在串联电压为7.4V），用到TP5100的芯片，通电后给电池充电正极端为0.13V,L3的电压为0.85V，自己估计应该是芯片未启动，但是这边[玫瑰]充电显示为CHRG的绿灯亮，充电中STDBY的红灯没亮，升压后测得VIN为+9V，想请教下是什么原因[玫瑰]#DIY设计##嘉立创EDA#
已尝试解决的方法及结果
#DIY设计#
#嘉立创EDA#
