详情描述

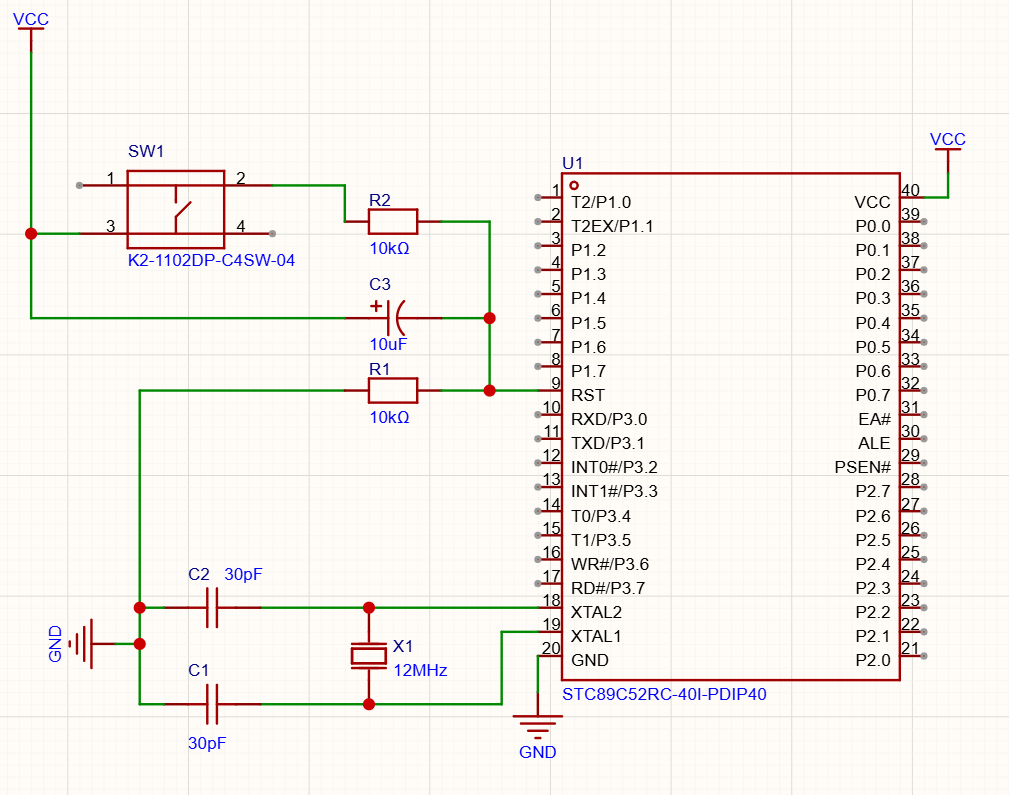

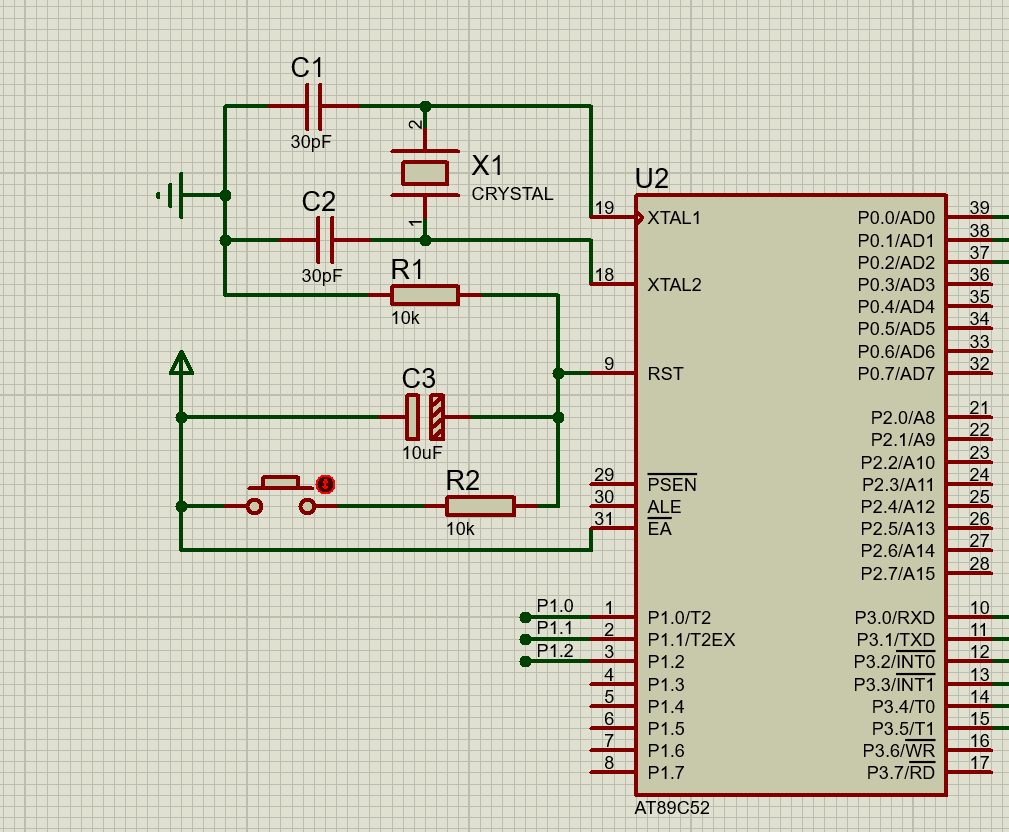

在proteus里轻触开关都是两个引脚，我第一次在嘉立创里画原理图，结果这里的轻触开关有四个引脚，真的不知道怎么连线。
已尝试解决的方法及结果
我在哔哩哔哩，百度，小红书都搜索了，只找到实物怎么连接的视频，没找到四个引脚画原理图的教程。
嘉立创EDA
全部评论 默认 最新
用户865456166
2026-06-12 16:04:31 来自广东
回复
这样就可以了
求知 作者
2026-06-12 16:35:07 来自江西
回复
谢谢。
sanshian
2026-06-12 16:08:43 来自广东
回复
看原理图： 1和2是相互连接的，作为A端。 3和4也是相互连接的，作为B端。 A和B都是任选一个引脚连接，键按下去后，A端和B端相互连接。 你接的已经是正确的了。
求知 作者
2026-06-12 16:35:15 来自江西
回复
谢谢。
白夜
2026-06-12 16:44:51 来自广东
回复
你原理图连的没问题呢喵！
没有更多啦~
