嘉立创原理图的usb供电部分是这样画吗？

求知 2026-06-12 20:33:57 更新于2026-06-12 20:35:35 来自江西板块：嘉立创EDA 互动量：50

详情描述

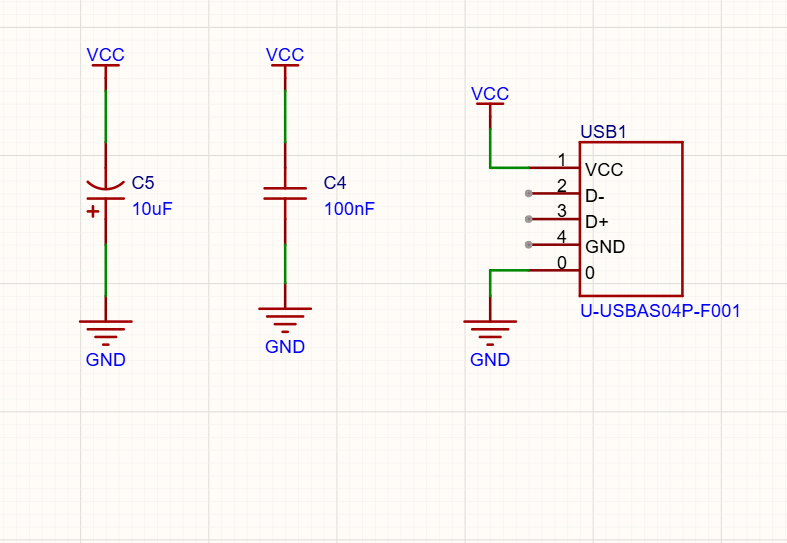

我按照proteus的仿真图在嘉立创里画好了，可是我看pcb板还需要一个供电的usb口，我不知道嘉立创的原理图里怎么画，我就问了下豆包，然后画成以下的了，想问下这样画对了吗?

已尝试解决的方法及结果

嘉立创EDA

全部评论默认最新

2026-06-12 21:27:26 来自江苏

GND错了，换到上面一个引脚上去
