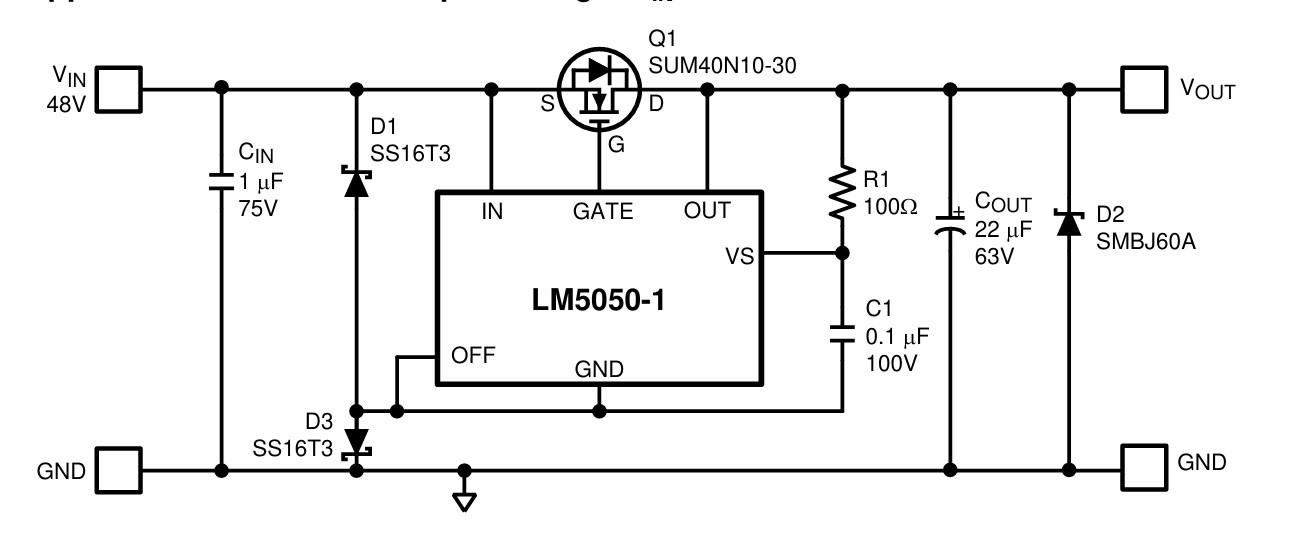

想做一个软开关，找MOS栅极驱动的时候看到这个，电流不是会从体二极管直接流过去吗，这个mos管开和关只是功耗大小的区别吧？
已尝试解决的方法及结果
硬创社
全部评论 默认 最新
网老四
2025-07-01 21:50:40 来自江苏
回复
人家芯片电路明明是替代二极管防倒电的电路,你非得说他是功率开关
LMY
2025-07-01 19:44:16 来自北京
回复
电流不会总是从体二极管直接流过。在正常工作时，LM5050-1确保MOSFET导通，电流主要通过通道流动，只有在特定过渡状态或反向电压条件下体二极管才会起作用。MOSFET的开关状态确实影响功耗，开态优化了效率，关态可能依赖体二极管但效率较低。这个设计的目标是利用MOSFET的低导通电阻来实现高效开关，而不是仅仅依赖体二极管。
小小怪上将
2025-07-03 20:27:57 来自河南
回复
嗯
牛大爷
2025-07-03 10:47:04 来自广东
回复
今天 为你这个电路和豆包吵了半天架,唉,
卧槽冒烟了 作者
2025-07-03 17:41:00 来自江苏
回复
吵赢了吗
牛大爷
2025-07-04 08:13:29 来自广东
回复
没有,那沙—雕犟得很
卧槽冒烟了 作者
2025-07-03 10:06:03 来自江苏
回复
这个电路是做了一个二极管的功能，工作状态mos开通，反向的时候，OUT和IN脚之间的压差和常态不同，这个片子会检测这个压差然后在一定时间内关断MOS，起到二极管的反向截止功能。就是整个电路功能是一个低压降的二极管。
双飞燕
2025-07-02 14:18:20 来自广东
回复
同问
LMY
2025-07-01 19:44:42 来自北京
回复
防反接的功能是D1和D3，Q1被用作一个高边开关，控制从VIN（48V）到VOUT的电流路径。
098765oO304U
2025-07-01 18:53:19 来自广东
回复
防反接
