详情描述

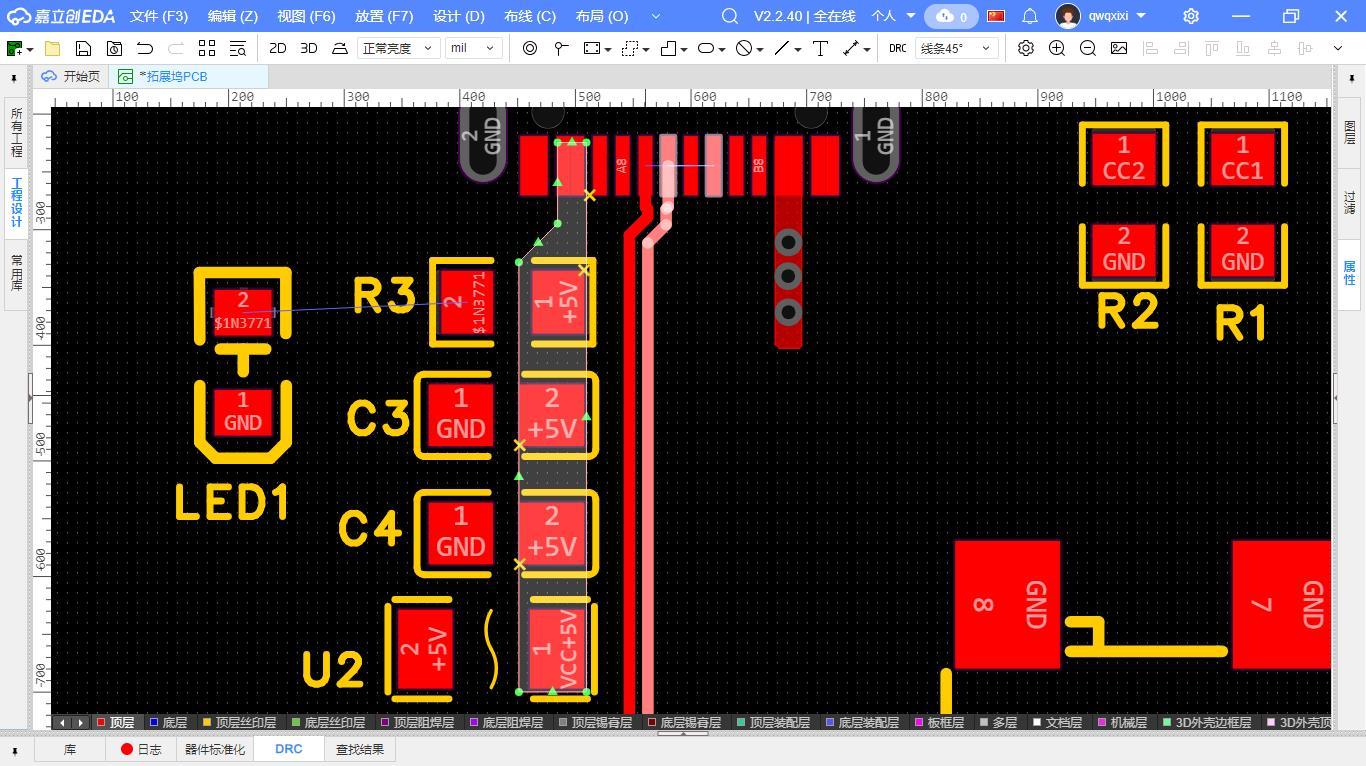

用嘉立创EDA画的板子，这是什么情况？有没有大佬指点下
已尝试解决的方法及结果
开源硬件平台
全部评论 默认 最新
RHYS
2025-08-04 22:07:07 来自广东
回复
下面的几个x：显然的，U2应该旋转180度。使得填充面积内，为【同一】网络。 type-C那个x：规则限制了填充距离焊盘太近，要么缩短填充距离焊盘的距离，要么放宽规则。
熵减qwq 作者
2025-08-05 19:37:50 来自天津
回复
感谢[强]
LMY
2025-08-04 21:55:15 来自北京
回复
填充网络和填充距离看看，图片看不到DRC信息只能盲猜
~~~
2025-08-04 20:44:50 来自广西
回复
检查DRC看报的错哪个对应这个，我猜一下是填充区域网络标号不对，VCC+5V网络对了，+5V网络不对
