首先先感谢嘉立创提供了如此优秀的EDA 软件。这里借吐槽提一些建议。
作为标准版的熟练用户,在因为复杂电路布线不得不转战专业版之后,吐槽一下专业版。
1、在标准版最常用的快捷键都是单键快捷键,到了标准版还需要2个按键,算是一种退步;
2、专业版的原理图设计,我记得原来说导线和网络绑定的,后来好像又脱离了这一限制。现在看起来2中规则混用反而导致了操作的不一致性:
   在删除导线时,由导线生成的net一起被删掉了,而导线和net分别生成的则仅仅删掉了导线。
3、在元素选择时,专业版的原理图和pcb的交互的体感均差于标准版,专业版唯一的优势是 复杂布线时的渲染速度。

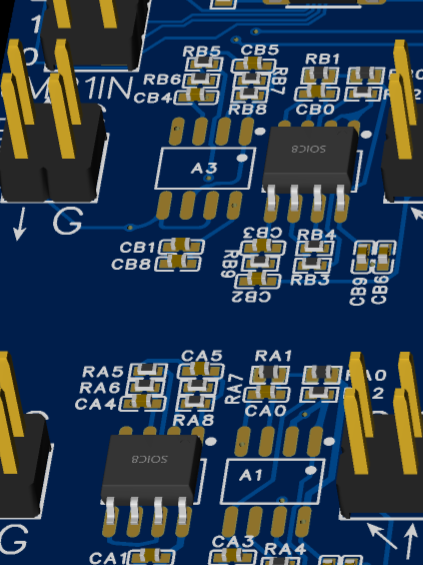

4、同样的器件,3D渲染时有时无。如下图的A1、A3和旁边的A2、A4是一样的芯片(立创编号:C7426)。
5、在进行贴片时,专门从  https://www.jlc-smt.com/lcsc/index 选择的基础库元件也会显示警告信息,显示封装与封装的名称不符什么的。这个问题久已有之、显然不应该继续存在。现在继续存在,说明没有内部人员完整的走流程测试。
已尝试解决的方法及结果
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小吴 官方
2025-08-05 09:25:55 来自广东
1.您好,快捷键可以切换设置的。2.不管是赋予的网络还是网络标签,都是一起删除的,不过得选中整段,只选择单段都只会删除一段。3.这个试了可以直接交互的,您可以具体描述下操作吗?4.C7426试了有3D模型,您可以发工程给我们试试。5.这个有截图吗?
LMY
2025-08-04 21:50:17 来自北京
专业版出现没有模型的情况问题源头应该是画原理图的时候选型就没选对
LMY
2025-08-04 21:51:22 来自北京
要么是商城没有,要么就是自己改的时候改没了
ndtMaker 作者
2025-08-04 23:29:00 来自湖北
A1、A2、A3、A4是同一个器件。A1旁的A2、A3旁的A4可以正确显示3D模型。 我特地删掉A1、A3,然后用A2、A4替换了,发现结果一样。
LMY
2025-08-05 05:12:02 来自北京
器件管理器看看
