详情描述

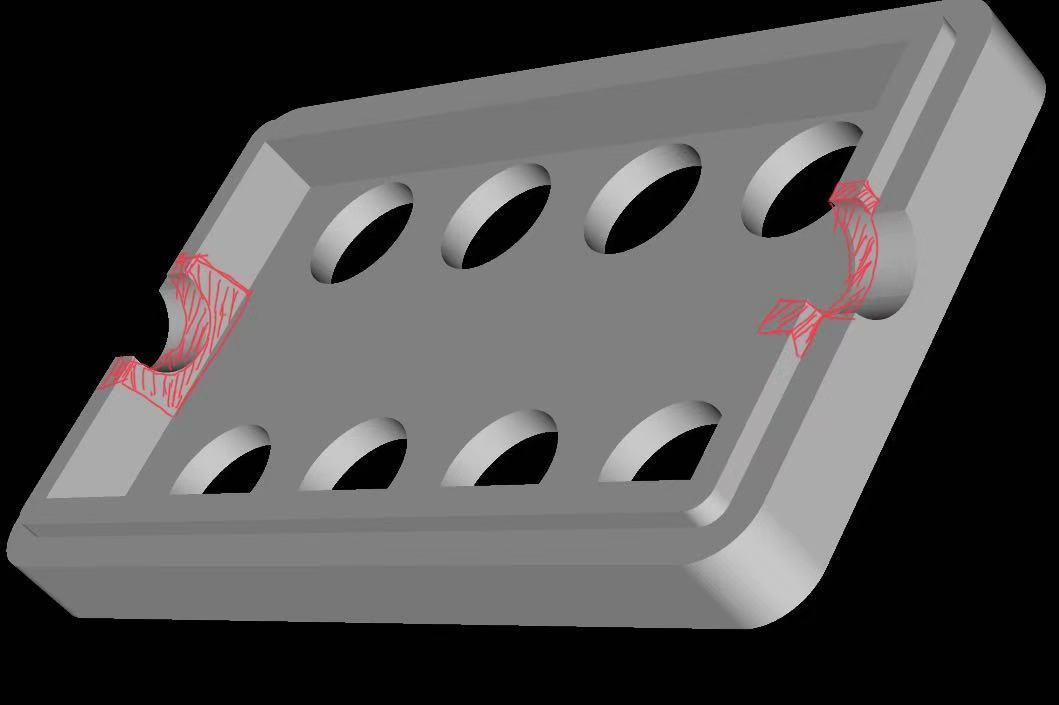

如图，由于3.5mm耳机突出部分需要在上壳把红色部分挖除一个小方块，我曾经把导出的3D文件导入到shapr3d，但是并没有解决问题。
已尝试解决的方法及结果
硬创社
全部评论 默认 最新
RHYS
2025-10-14 15:05:28 来自广东
回复
这个我遇到过，硬是要在LCEDA上操作的话，可以参考我的策略：先挖后补（具体看图）， 注意点：挖，不能勾选实体，不然补不了 比如挖18，补10，那实际就是从10的基准面，挖了8，不知我这样举例能否容易理解，这应该就是RT想要的效果
DIY爱好者 作者
2025-10-15 11:13:46 来自河北
回复
感谢您的帮助，这种方法应该能解决我的问题，昨天我用卡尺和打的样用shapr3d重新画了一个，正在打样中，JLCEDA的功能还是比较好用的，对于一些简单的外壳足够用，但是稍微复杂一点的就难以应付了。还是希望EDA能把这个功能强化一下，相比其它的设计软件，这是一个突出的优点（可能只对我这样的萌新来说）。专业的3D软件学习起来并不容易，EDA给我一个新选择。 另外，我还想了一个妥协的办法：把元件向板内微调味2mm也就避免了这个问题。但这种方法感觉是削足适履，对我个人可以，对一个产品的开发肯定不适用。
