一、项目概览

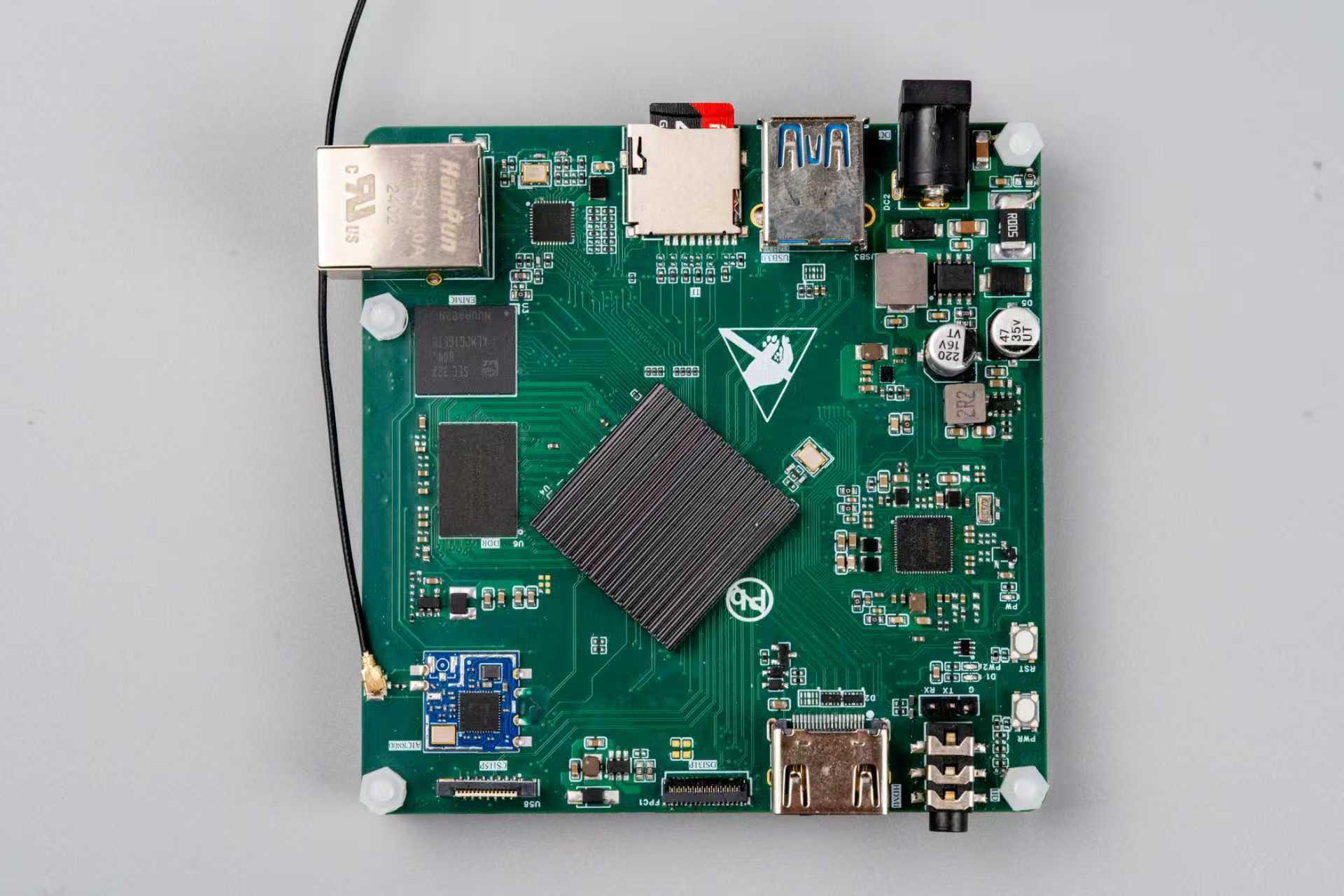

用 RK3568B2（四核 Cortex-A55）做了台路由器，硬件模块如图：配 LPDDR4X 内存、eMMC 存储，外设涵盖 HDMI2.0（4K@60Hz）、WiFi/BT（AIC8800D80）、千兆网口（RTL8211F）、USB3.0 等，功能拉满～

二、项目全流程速览

• 初期：定方案（选 RK3568B2 + 配套外设）→ 画原理图（对齐模块引脚）
• 中期：PCB 画图（重点处理高速信号，下文细说）→ 打样焊接
• 后期：软件适配（移植 OpenWRT）→ 功能测试→ 整理文档开源

三、PCB 高速信号布线小技巧

像 LPDDR4X、PCIE3.0 这类高速线，注意这几点就行：

1. 阻抗匹配：单端 50Ω、差分 100Ω，叠层留参考地
2. 等长控制：同组线长差控制在 5mil 内
3. 隔离干扰：高速线远离电源 / 时钟，必要时包地

四、开源说明

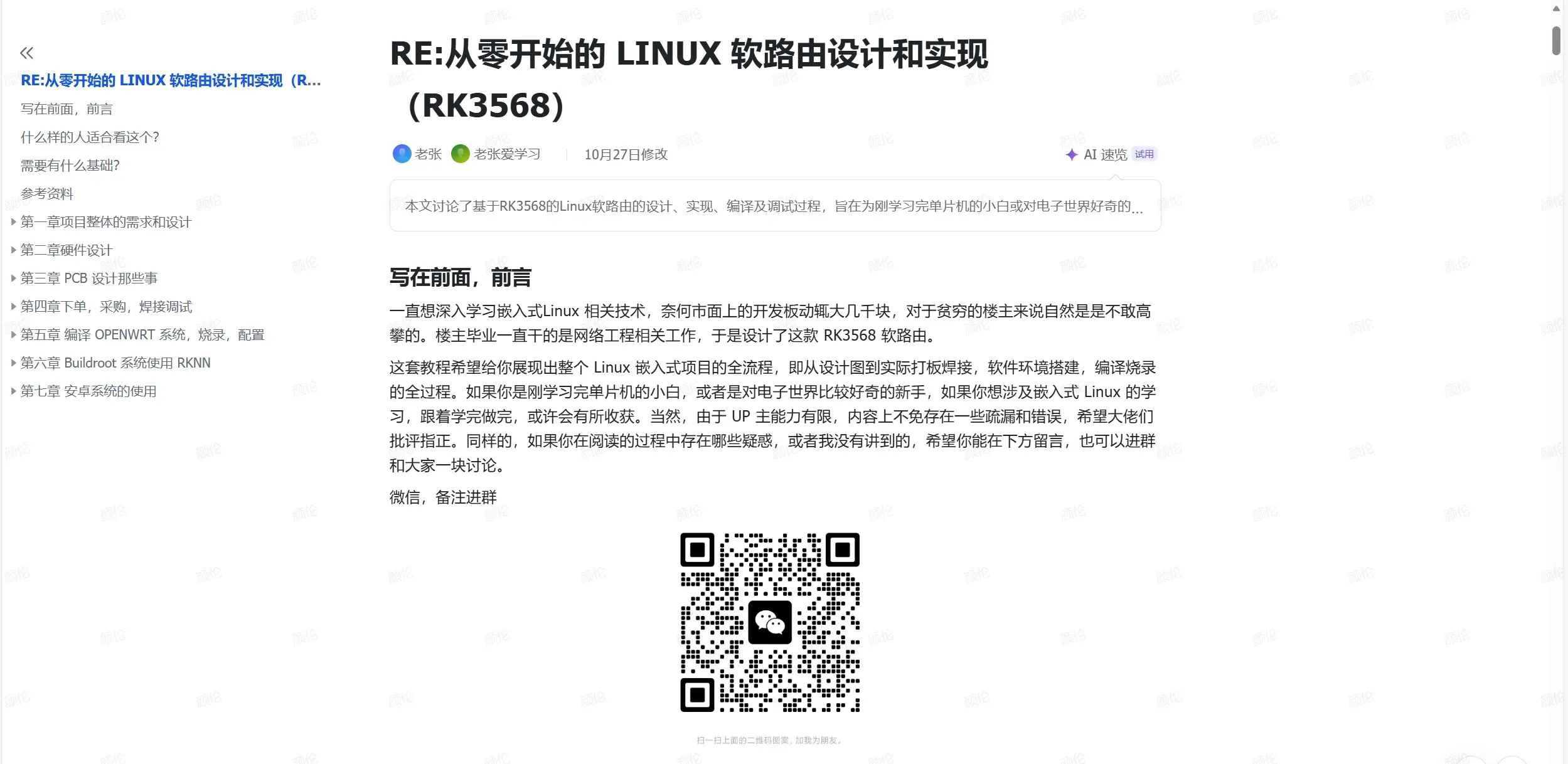

项目全流程文档（硬件 + 软件）已同步到立创开源平台，模块细节、布线文件、软件操作都在里面～

立创开源平台链接：https://oshwhub.com/hhbv/rk3568b-router

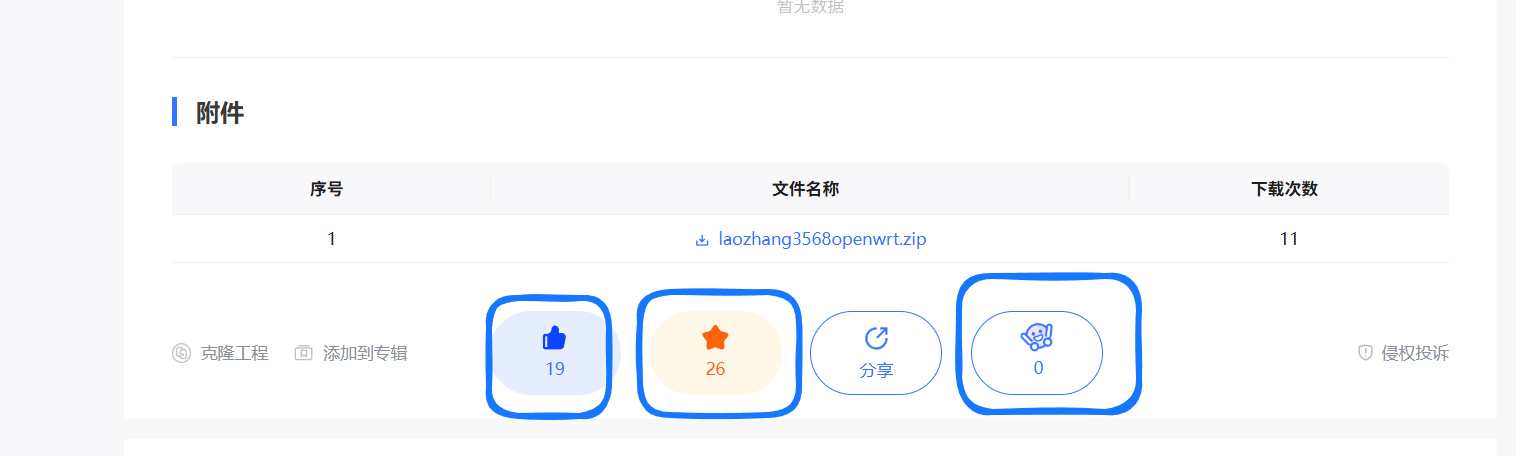

喜欢这个项目，麻烦一键3连以下，谢谢
