我用W5500接的H1102NLT，然后接到一个TE接插件上，我定做了一个TE插件到RJ45的线，然后接到交换机上。但实测TE插件到RJ45的线不能太长，只能1m以内，太长就通讯不上了。

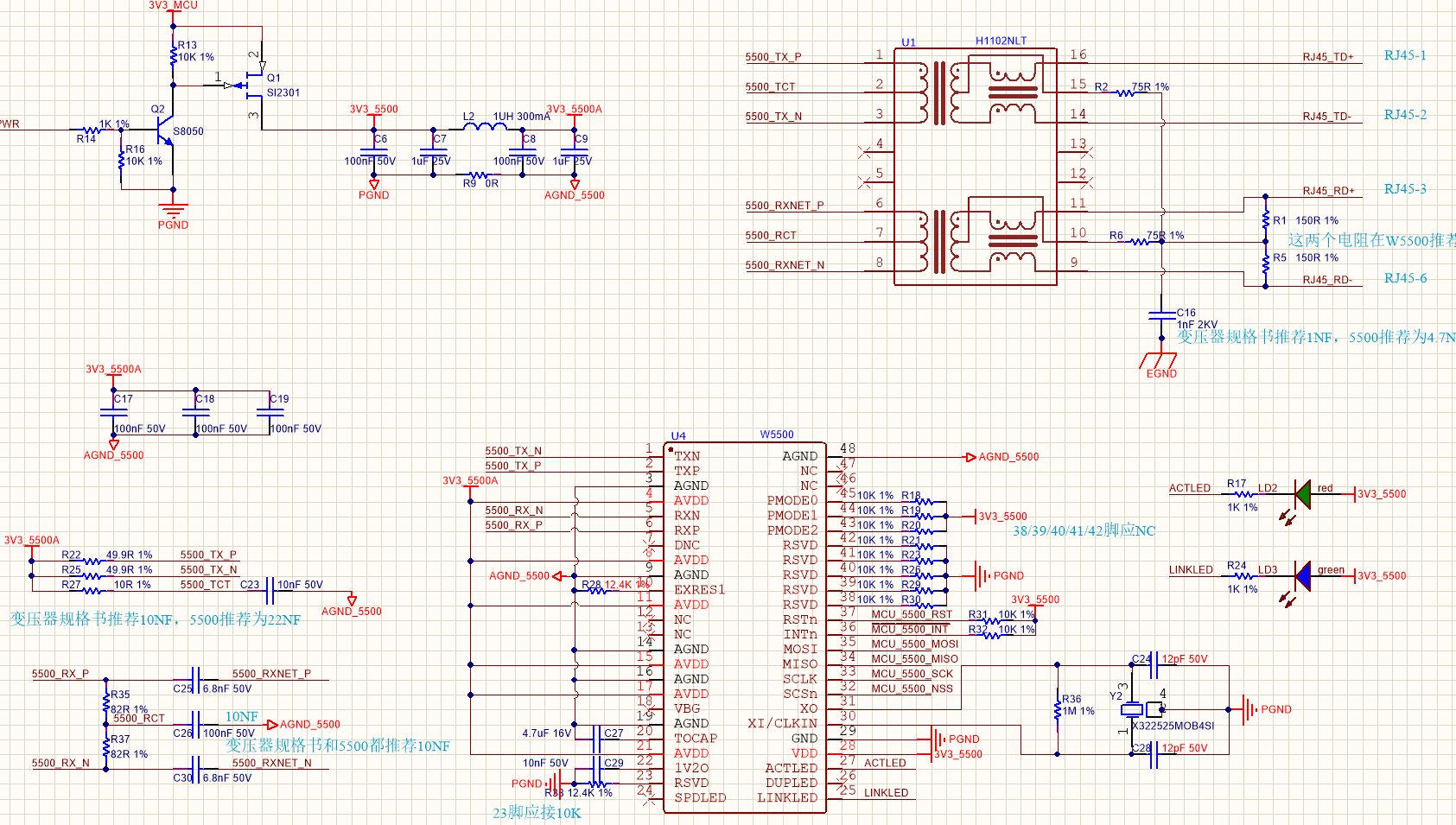

下面附图，请教下哪里导致的啊？

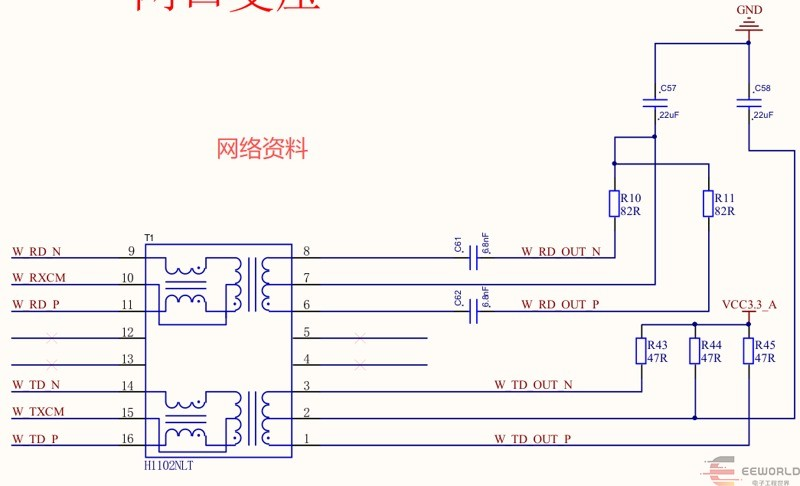

我网上搜索了下资料，主要问题点是变压器的接法，找到的资料都是不一致的。。问题如下：

1）变压器11脚和9脚之间需不需要加电阻？

2）变压器7脚对地电容多大呢？

3）变压器2脚对地电容多大呢？

4）其他中间抽头都应该怎么接呢？

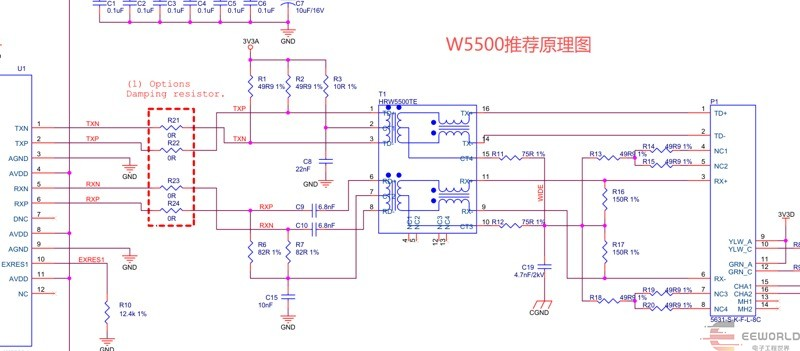

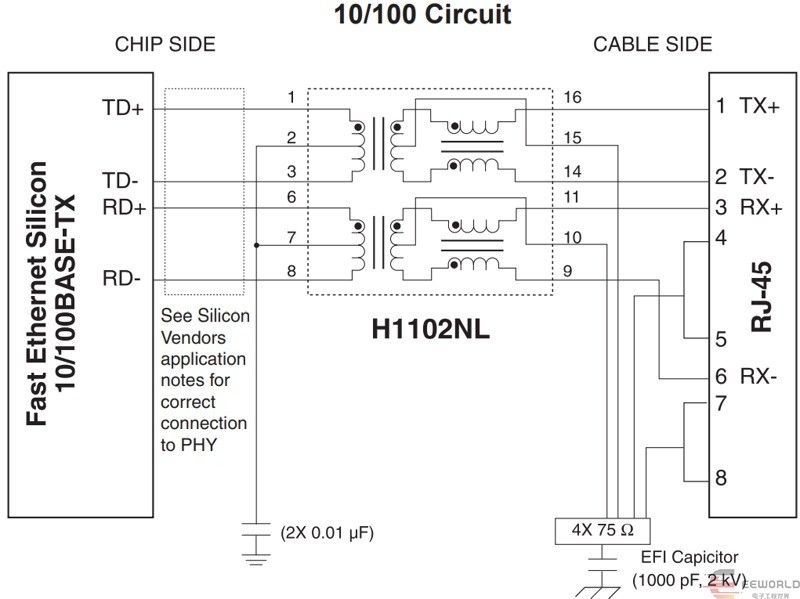

5）各种接法的依据是什么呢？是看W5500的推荐电路还是变压器的推荐电路呢？
