学做TPS54302板心得（四）

前情

（三）

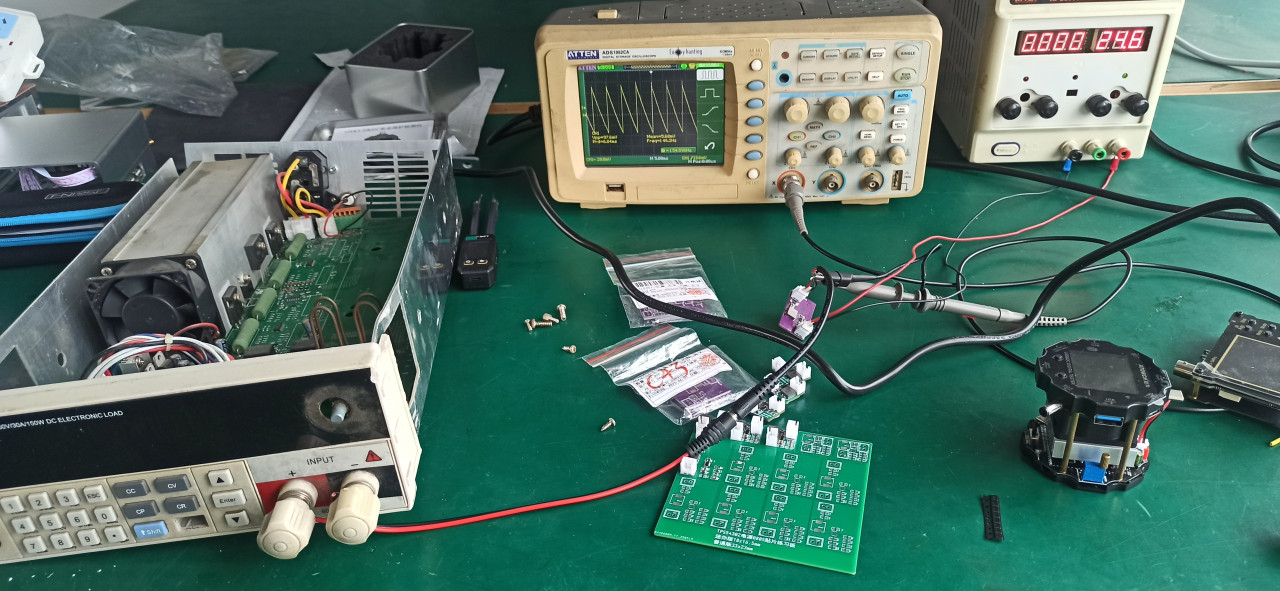

买的二手示波器（安泰信ADS1062CA）和负载测试仪（艾维泰科8711）到了，清洁一下，学习一下，我就测试了前面焊接的几块板子。

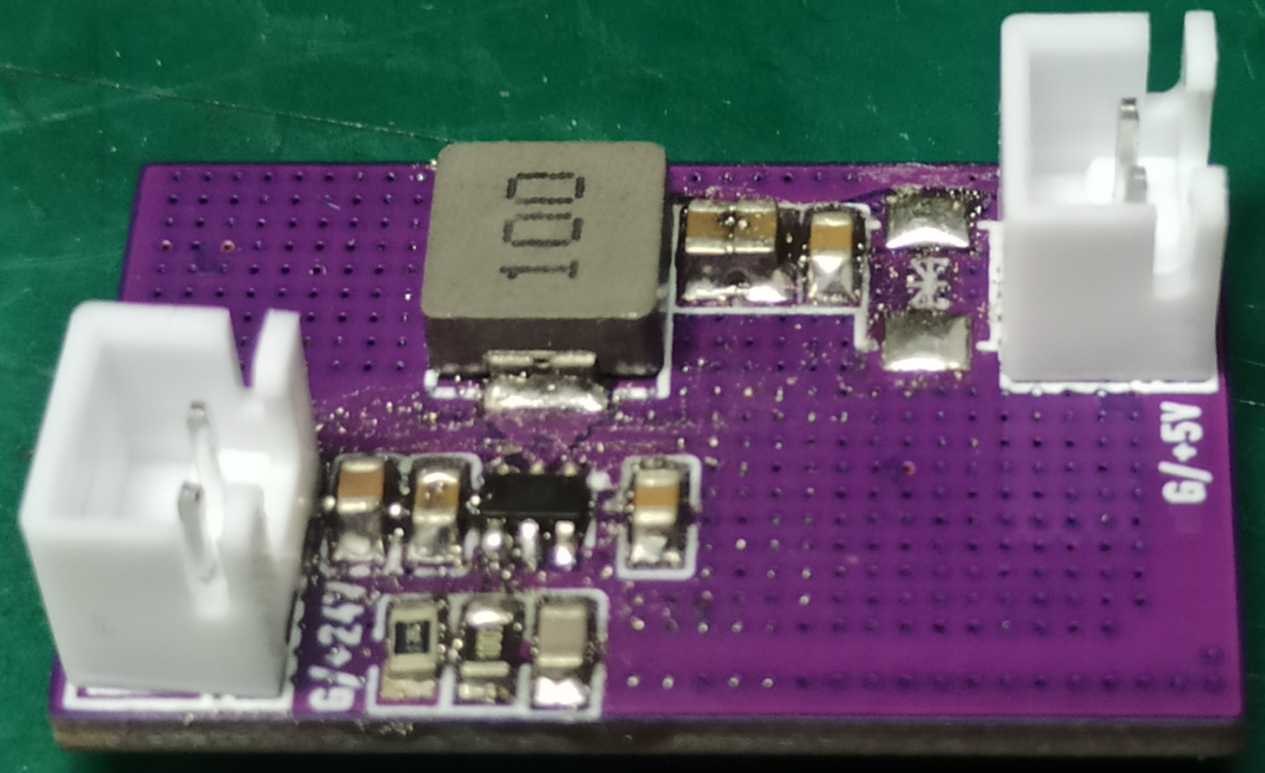

我先后一共打了6次板子，其中3种迷你版，2种练焊接拼版的，1种半孔版。最近焊的是不带输入保护的4层板，输入电容没有备耐压50V的料，用的25V的，其他物料合格。

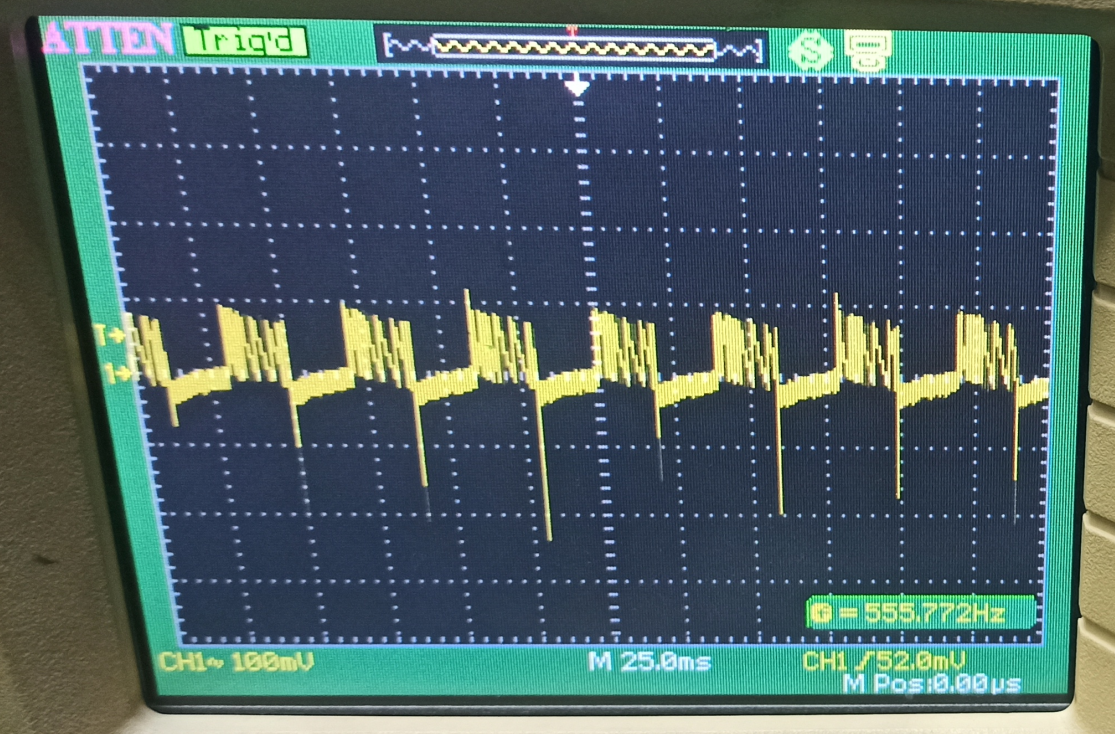

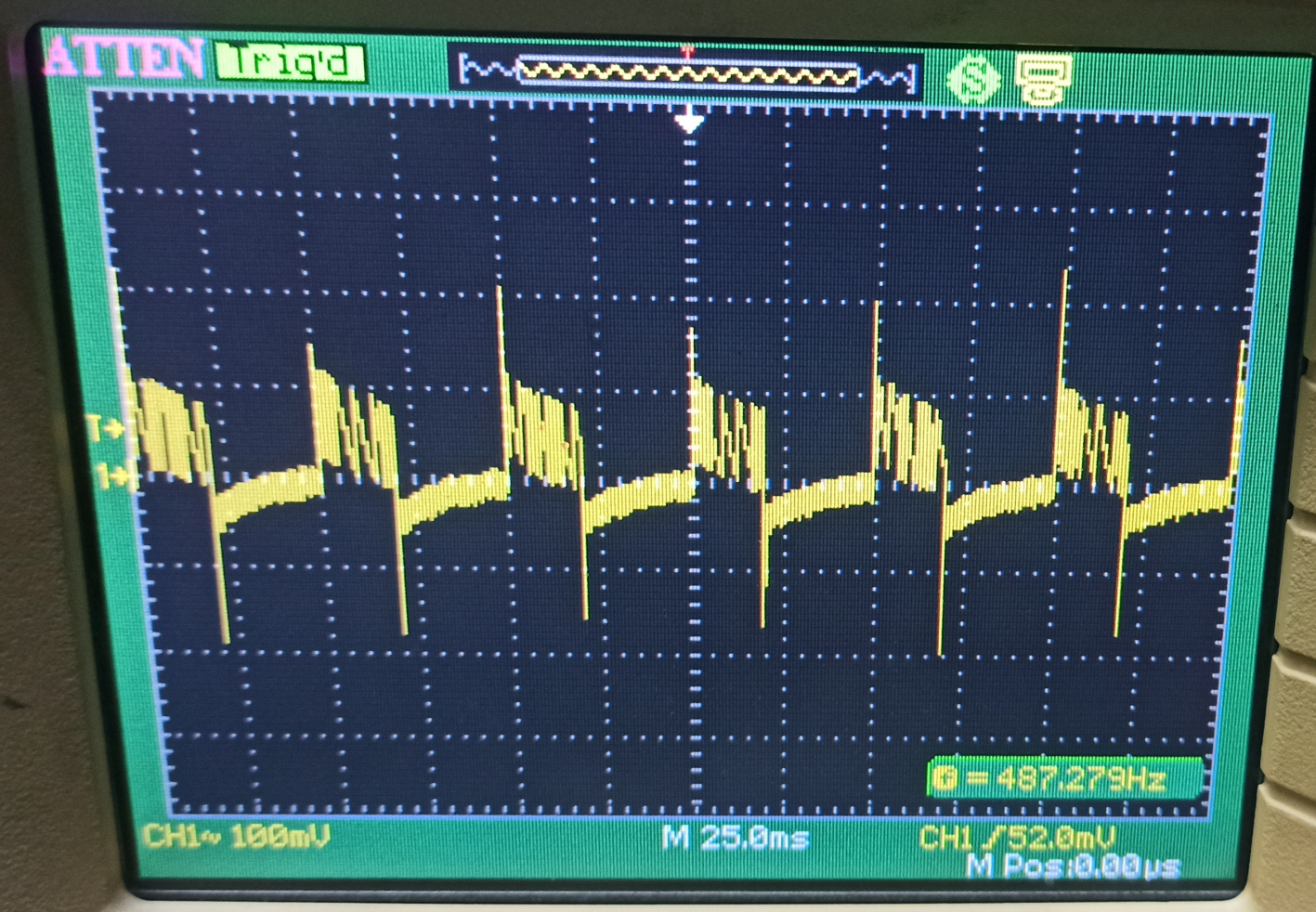

测量的纹波曲线如下：

（引用数据手册）

7.3.2 脉冲跳跃模式

在轻负载电流条件下，TPS54302 器件旨在以脉冲跳跃模式运行，用于提升轻负载效率。当电感器峰值电流低于500mA（典型值）时，该器件将进入脉冲跳跃模式。当该器件处于脉冲跳跃模式时，误差放大器的输出电压将被钳位，从而阻止高侧集成 MOSFET 的开关。电感器峰值电流必须升至 500mA 以上，并退出脉冲跳跃模式。集成电流比较器仅捕获电感器峰值电流，因此进入脉冲跳跃模式的平均负载电流会随应用和外部输出滤波器的变化而变化。

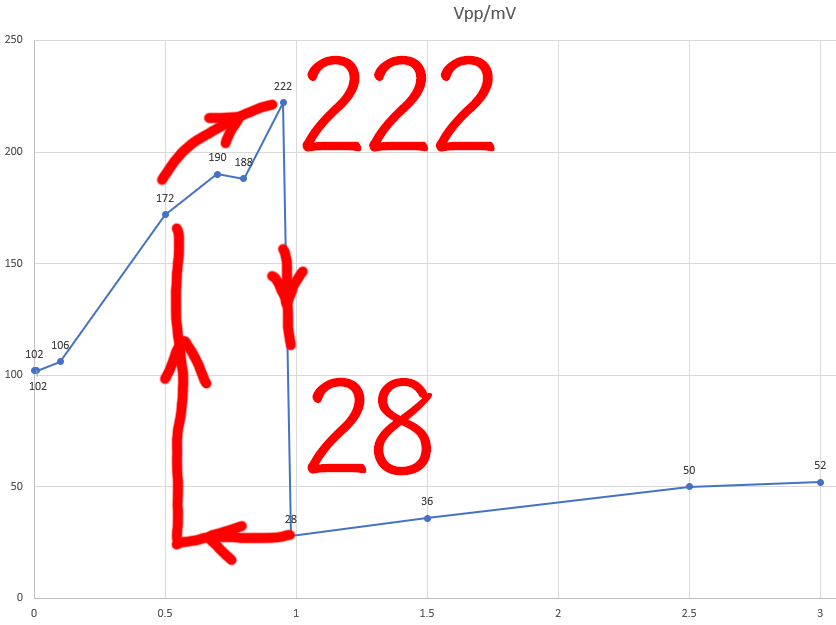

实际测试的板子在0.98A之前都工作在脉冲跳跃模式，纹波高达222mV。一旦电流达到0.98A再降到0.52A以上，能维持工作在固定频率 PWM 控制模式，直到跌到520mA一下。测试的第二块板子到1.7A才进入PWM模式，跌到0.52A进入脉冲跳跃模式。

这和手册提到的500mA相差巨大。如果这个差别是外围电路决定的，希望有可靠资料帮助改进电路。如果是电源芯片固有的问题，那TSP54302不适合用在长期中低负载的电路中。

还没看标准的响应特性测试流程，随便选的参数。

0A，20ms，1A，20ms，最大最小差值约350mV。

0A，20ms，2A，20ms，最大最小差值约450mV。
