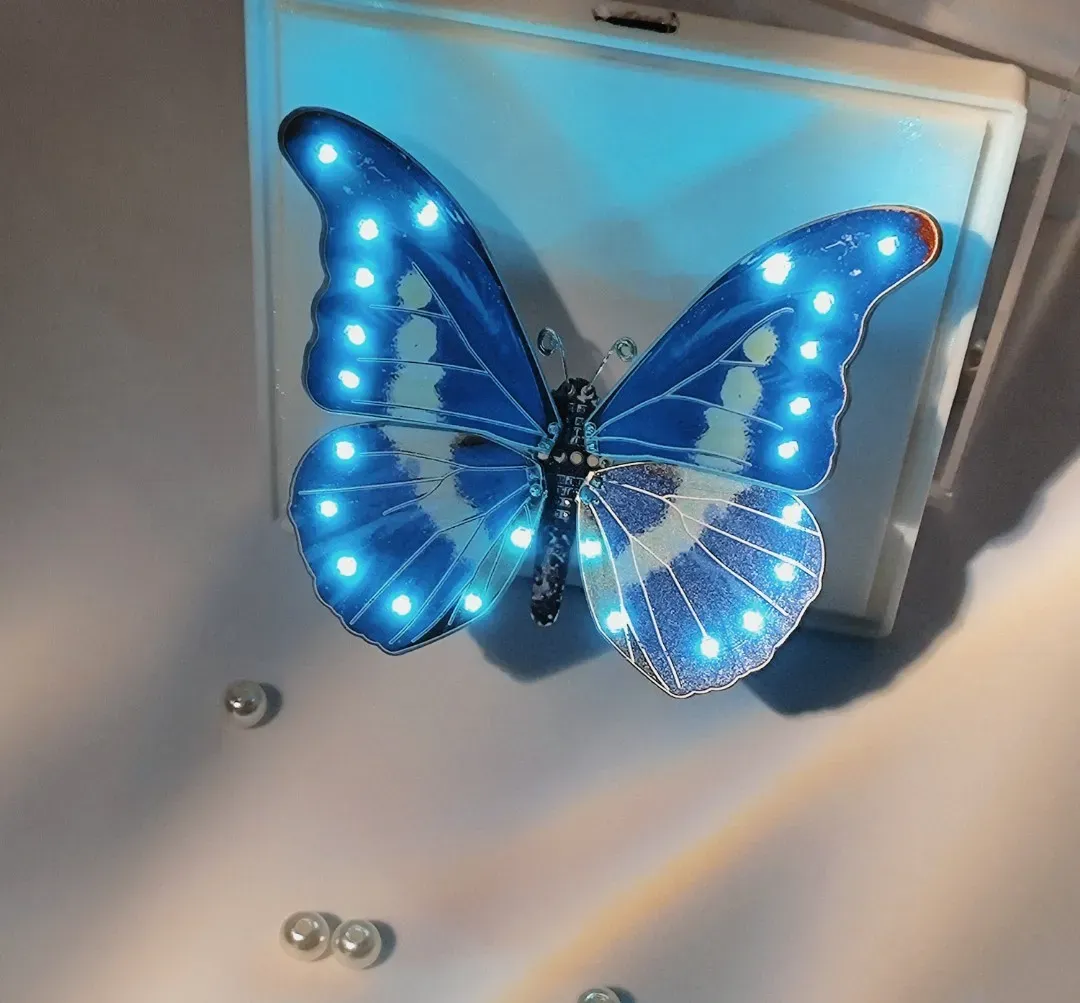

光明女神蝶复刻（文章的末尾有一个惊喜）

置顶

精

活动

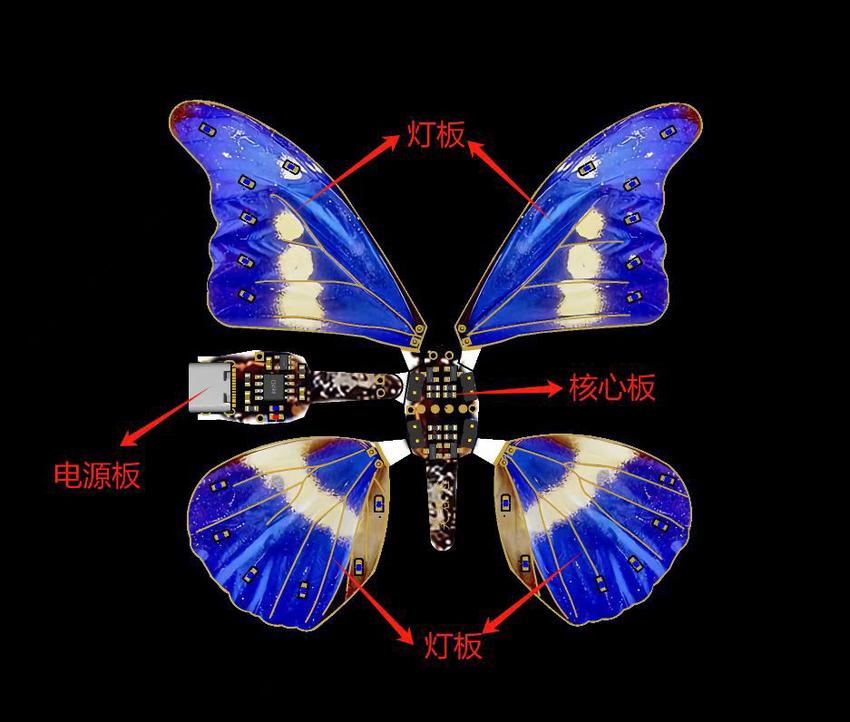

板子功能说明：

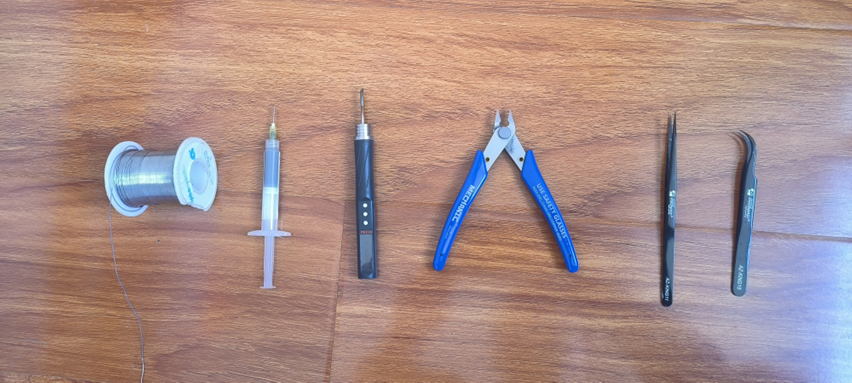

使用到的焊接工具

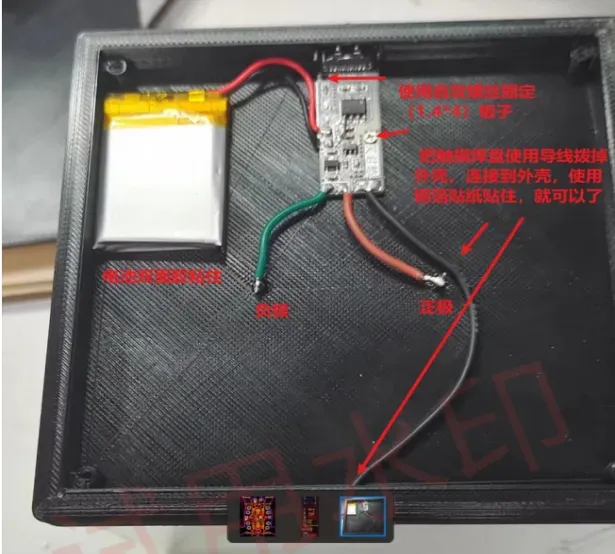

一、电源板

建议用下方链接的：

https://oshwhub.com/cloud-ink-studio/touch-power-module-based-on-tp4056-chip-and-touch-chip-model

因为很多人反映蝴蝶自带的触摸有问题，所以重新做了一块板子。

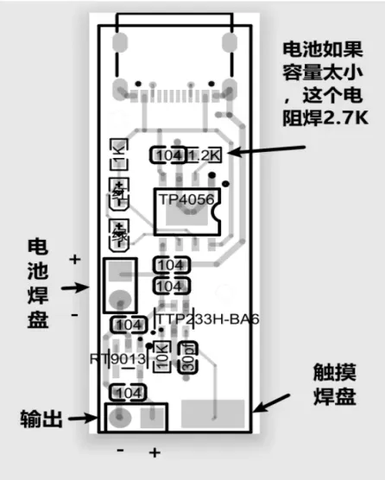

下方的是焊接指南说明：

1.1、电源板的故障排故

1.焊接电源板时先测试一下，电源板上的两个灯是不是亮的，摸一下绿色灯是否常亮，没摸的时候是闪亮

（解决方法）如果没有量的话看一下c口是否有连在一起的

2.看一下芯片是否焊反

二、蝴蝶板焊接

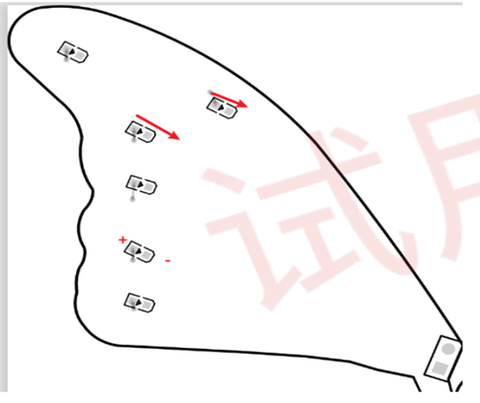

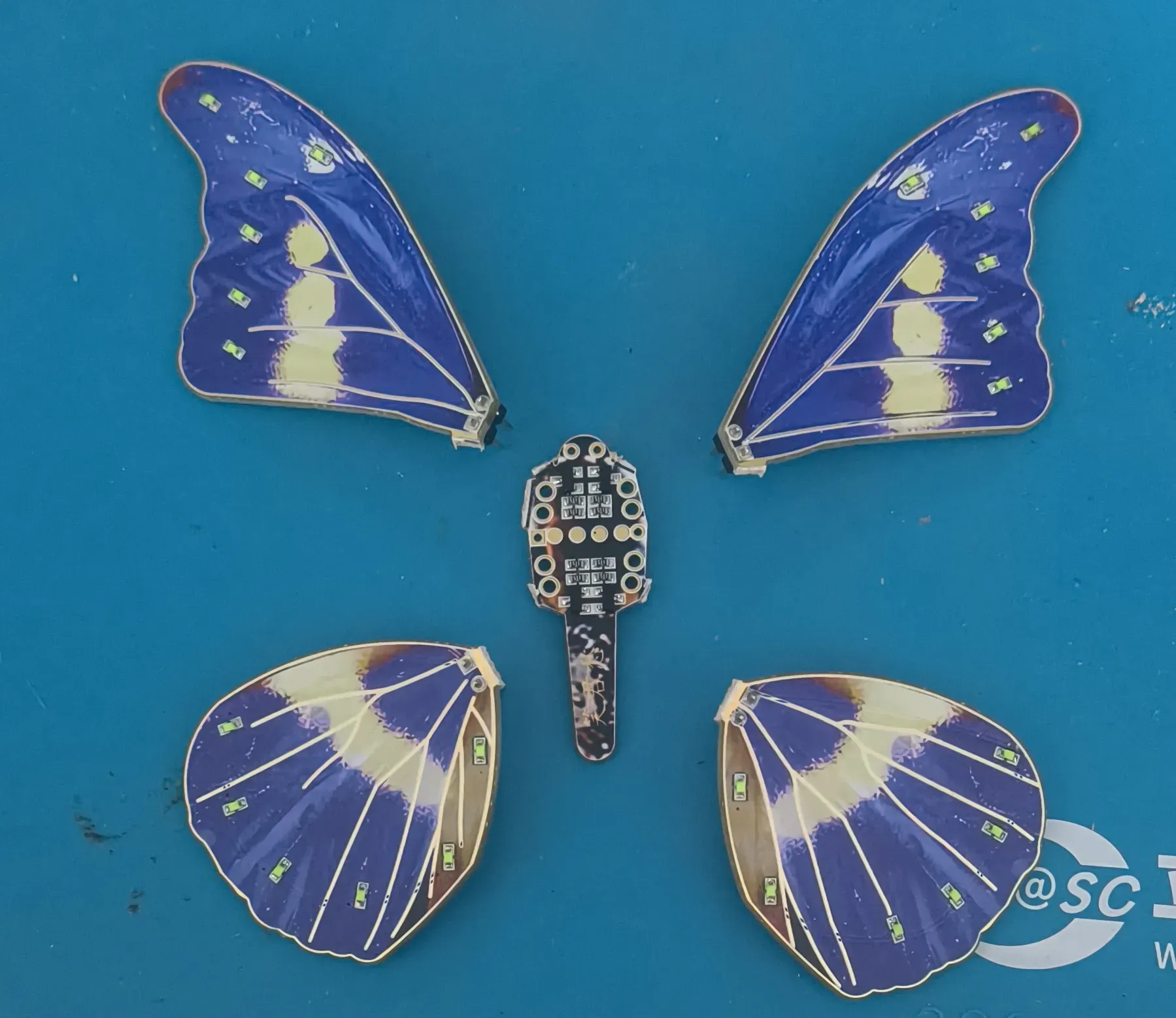

2.1蝴蝶翅膀 LED 焊接

照片可以双击打开的

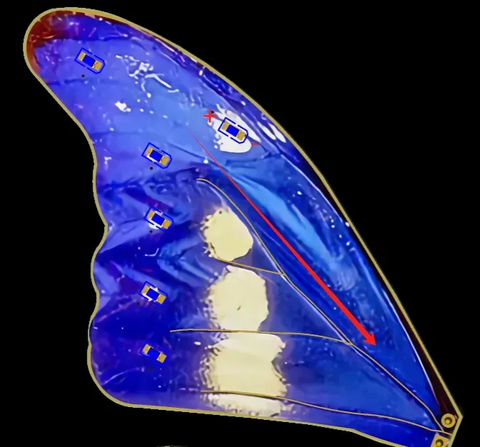

如图所示，注意 LED 方向即可，都是负极朝向排针。【焊LED灯只焊接一面，因为太费电了】（注意焊接时千万不要把焊锡弄到板子的其他金色部分连在一起了连在一起了，翅膀那部分是不亮的）

用斜口钳裁板子（切记注意安全，注意安全，注意安全）

蝴蝶身子

正面身子焊接图 反面身子焊接图

【叉掉的部分全部移植到新的电源板上面】（如果焊接的话算重复焊接浪费材料）

三、软件代码下载

3.1烧录程序

第一种方法

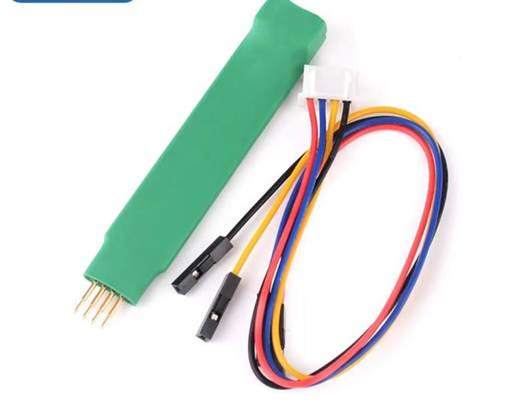

下载方式使用下载笔+下载器，烧入程序程序

（没有烧录笔2.54MM的可以可以购买一个，下面是：

第二种方法

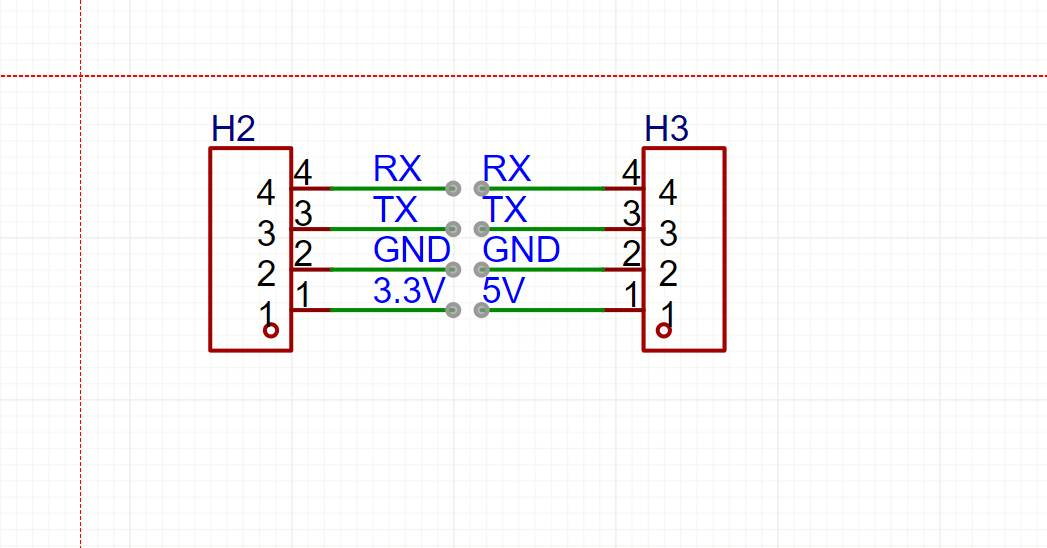

下载器+杜邦线

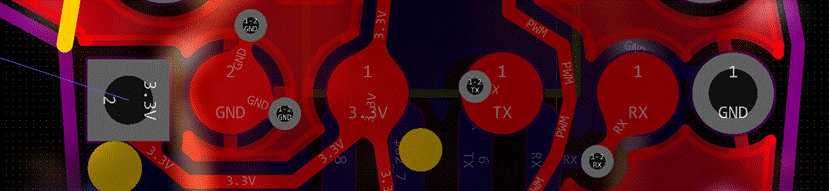

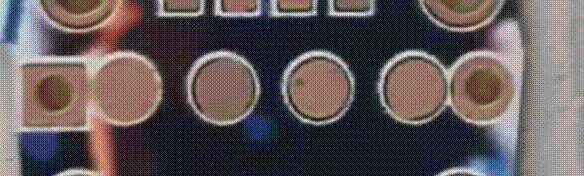

拿4根杜邦线，焊接到下载的焊盘上面（缺点不好看）

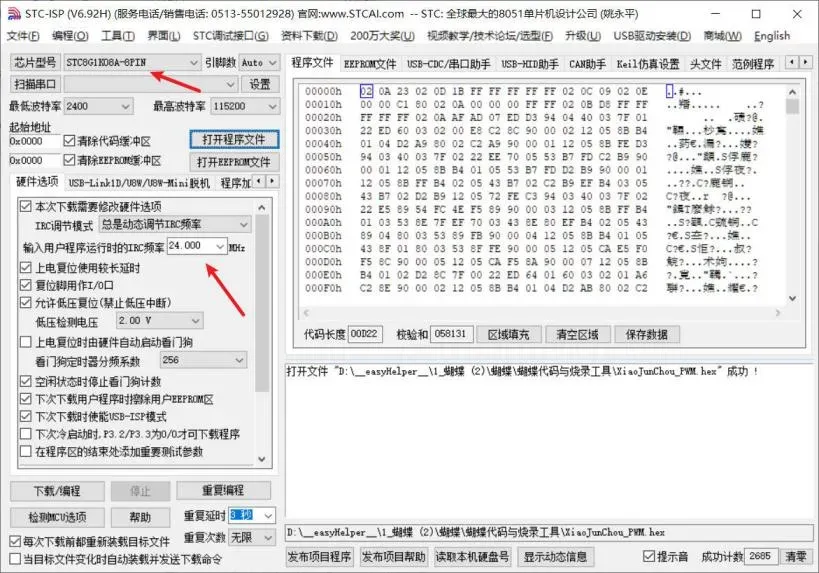

3.2先选对芯片型号

STC8G1K08A-8PIN

芯片型号(STC8G1K08A-8PIN)

下载注意事项

用杜邦线插在下载器上面，分别为5V，GND，RXD，TXD这四根线上面，点击下载，看到了搜索芯片，把5V拔掉再插上（当一个开关作用），如果不行的话把RXD和TXD调换,如果还下载不成功的话，检查一下焊接

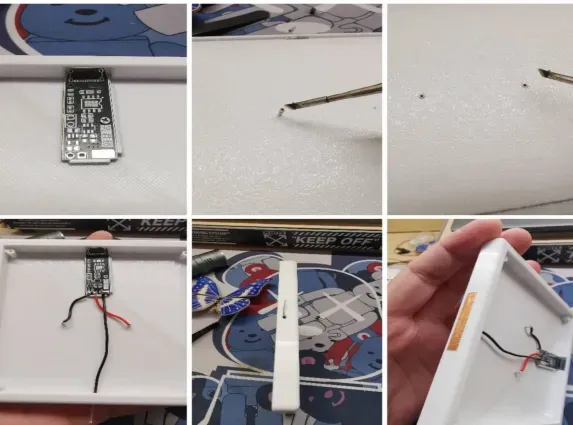

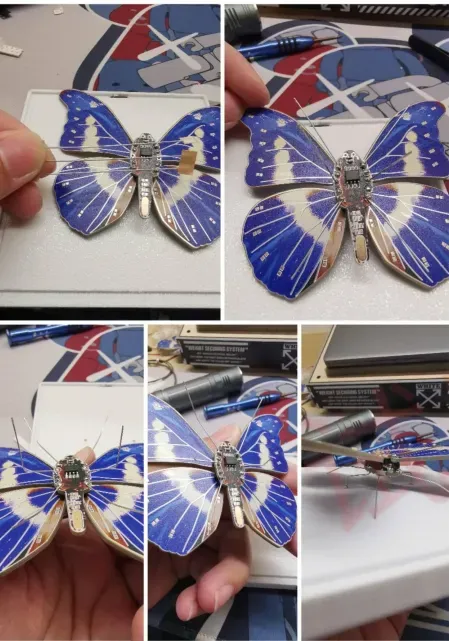

四、总组装蝴蝶

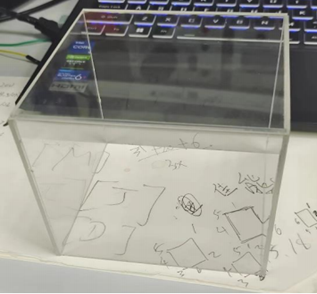

亚克力组装

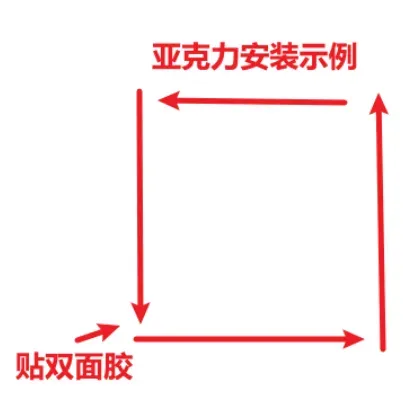

上下都贴上双面胶，然后一个侧方向贴双面胶，然后按回字形安装即可（双面胶）

（用双面胶会有一点瑕疵，（如果想呈现完美的话可以自己定做一个10x10x2的亚克力板一个正方体））

五、故障排故

1.510r的电阻焊错了，是横着焊接，不是竖焊接

2.看一下芯片是否焊反

3.芯片一面的一个是106的电容，一个是104的电容，不要焊错了

光明女神开源链接项目：https://oshwhub.com/jy2054289596/streamed-butterfly-shadow

评论区点赞最多的送蝴蝶成品一个：发布的内容要跟蝴蝶的更新作品相关的 （必须。发评论、点赞、收藏）

截止到：2026年1月16号（包邮的）

此活动解释权归君莫笑所有。

各位嫌麻烦的话可以买套件或者直接买成品
