在Type-C接口相关的硬件开发与电子DIY场景中，6P电源板省略5.1kΩ CC下拉电阻的设计常引发技术疑问 🤔。需明确的是，此类省略仅适用于特定限定场景，非通用设计方案。从工程化设计角度，优先配置5.1kΩ CC下拉电阻是保障Type-C接口兼容性与供电稳定性的核心前提。本文将系统解析Type-C接口6P与16P的选型逻辑，深入阐释5.1kΩ CC下拉电阻的技术原理与影响，为硬件设计、选型整改及配件选用提供专业技术指引。

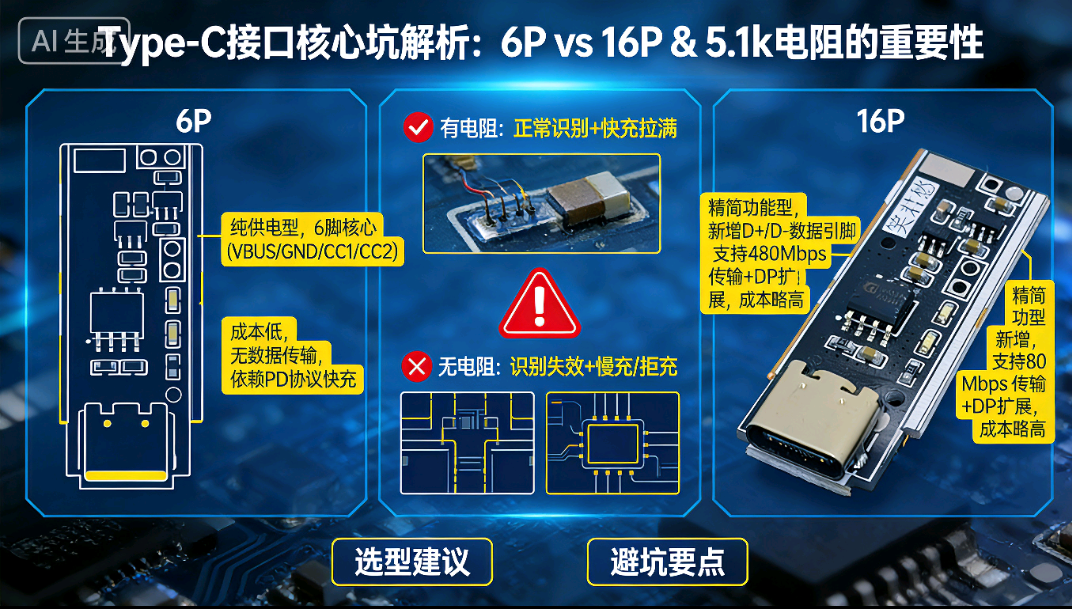

一、Type-C 6P与16P供电接口技术特性对比

Type-C接口的引脚配置直接决定其功能边界与应用场景，6P与16P为两类典型的供电导向型配置，核心差异集中于引脚功能扩展与协议支持能力。

1.1 6P（纯供电精简型）接口

6P接口为供电功能优先的精简配置，仅保留VBUS（供电主通道）、GND（接地回路）、CC1/CC2（配置通道）四大核心功能对应的6个引脚。该配置具备成本可控、焊接工艺难度低、良率高等优势，适用于仅需供电功能的终端设备，如移动电源、TWS耳机充电盒、小功率电源适配器等纯受电或供电设备。

技术局限性：无数据传输通道，无法支持依赖D+/D-差分对的快充协议（如QC、AFC等），仅可通过PD（Power Delivery）协议实现电压与电流协商，进而达成快充需求。

1.2 16P（功能扩展型）接口

16P接口在6P核心引脚配置基础上，新增USB 2.0 D+/D-差分对（数据传输通道）、SBU1/2（辅助扩展通道）等引脚，实现供电与基础数据传输的功能融合。其可支持480Mbps低速数据传输与供电并行，通过SBU引脚扩展还可实现DP音视频传输等增值功能（需配套固件与协议栈支持）。

适用场景：开发板、精简版智能手机、USB 2.0移动硬盘等需兼顾供电与低速数据交互的设备。相较于6P接口，其成本略高，且新增引脚对PCB布局与焊接工艺精度要求更高。

二、5.1kΩ CC下拉电阻的技术原理与影响分析

CC（Configuration Channel）引脚是Type-C接口实现端口角色识别、供电协议协商的核心通道，5.1kΩ下拉电阻是符合USB PD规范的关键元件，其有无直接决定接口的工作状态与安全性。

2.1 合规配置（含5.1kΩ下拉电阻）✅

当受电端（UFP侧）在CC1/CC2引脚对地并联5.1kΩ下拉电阻时，供电端（DFP侧）可通过CC引脚的阻抗检测机制快速识别受电设备接入，完成端口角色定位与PD等快充协议的握手流程。

技术优势：6P接口可稳定实现PD协议快充；16P接口可同时实现USB 2.0数据传输与多协议快充功能，供电链路具备完善的协议保护，稳定性与安全性符合行业规范。

违规配置（无5.1kΩ下拉电阻）❌

缺失5.1kΩ下拉电阻将导致供电端无法完成标准阻抗检测，进而引发端口角色识别失效、供电协议协商失败等一系列问题，具体表现如下：

• C-to-C接口场景：供电端与受电端均无法完成DRP（双角色端口）角色协商，直接导致供电链路无法建立，设备无法获取电力；
• A-to-C接口场景：多数合规充电器仅能输出5V默认电压与0.5A小电流的慢充模式，PD、PPS等快充协议因缺少阻抗触发条件无法激活；
• 非标旧款充电器：可能存在强制输出5V/3A恒压恒流的异常工况，因缺失协议握手与动态调整机制，易导致设备过热、元器件损坏，甚至引发短路、起火等安全隐患。

三、选型策略与整改技术方案

结合接口功能需求与成本控制目标，需制定针对性的选型方案；针对已存在的缺失5.1kΩ电阻问题，可通过标准化整改恢复接口正常功能。

3.1 选型核心准则

• 纯供电+成本敏感场景：选用6P接口，需在受电端CC1/CC2引脚分别对地并联5.1kΩ±1%精度电阻；配套PD协议芯片可实现多档位快充，无PD芯片则仅支持5V慢充模式；
• 供电+USB 2.0数据场景：选用16P接口，保留D+/D-差分对以兼容QC、AFC等多协议快充，同步在CC1/CC2引脚配置5.1kΩ对地下拉电阻，保障协议协商可靠性。

3.2 缺失电阻整改方案 🔧

核心整改措施：在受电端CC1/CC2引脚分别并联1个5.1kΩ±1%贴片电阻至GND，建议选用0402或0603封装以适配PCB布局；针对电磁干扰敏感场景，可在电阻支路串联10nF~100nF陶瓷电容实现高频滤波，确保CC引脚信号稳定性，恢复接口正常识别与快充功能。

四、充电器选用与故障排查规范

Type-C接口的供电可靠性不仅取决于设备端设计，还与充电器选型、线缆质量密切相关，需建立标准化的选用与排查流程。

4.1 充电器选用规范

• 优先选用符合USB PD规范的认证产品：根据设备额定功率选用匹配规格（如65W、100W），规避非标快充头，降低强制供电带来的安全风险；
• 接口功能匹配验证：6P接口设备需确保充电器支持PD协议；16P接口设备若需兼顾数据与快充，需确认充电器同时兼容PD协议与USB 2.0传输规范（多数合规充电器可满足）。

4.2 供电异常故障排查流程 🔍

当出现慢充、无供电等异常情况时，建议遵循以下排查逻辑：

1. 核心元件核查：优先确认设备端CC1/CC2引脚5.1kΩ下拉电阻是否存在、焊接是否可靠；
2. 交叉验证测试：更换已知正常的设备测试充电器，判断故障是否源于充电器；
3. 线缆质量排查：更换合规Type-C线缆，劣质线缆易出现CC引脚导通不良或阻抗异常，直接影响识别与快充功能。

4.3 线缆选用注意事项

选用支持CC引脚正常导通的合规线缆，避免使用CC引脚虚接、阻抗超标的劣质产品。线缆的CC引脚阻抗特性直接影响供电端与受电端的阻抗检测精度，是保障协议协商成功的基础条件。
