今天拆解粉丝寄来的一个三星45W充电头。这个充电头有个特点：以前拆解的大多都是中国制造的产品，而这个三星充电头是越南制造，这也算是第一次拆解越南制造的电子产品。

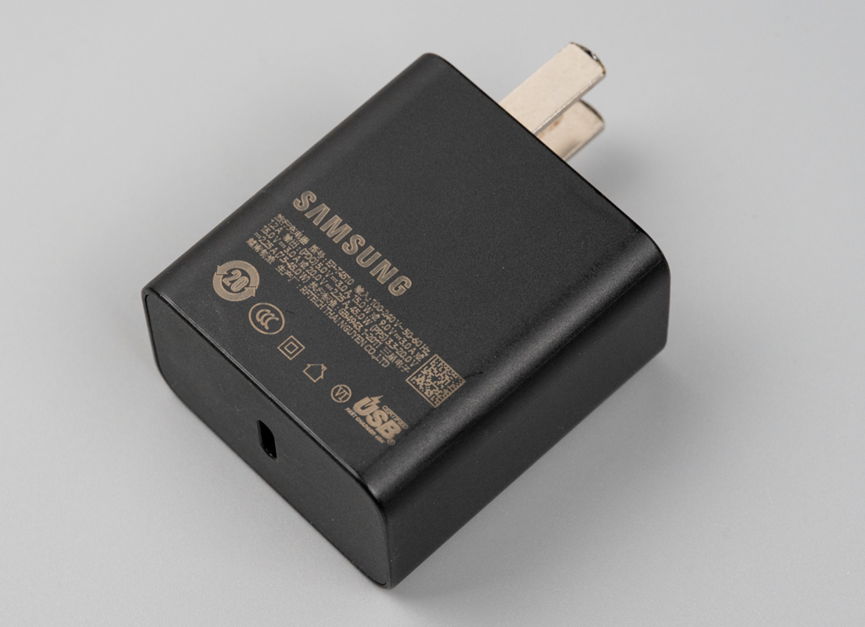

这个充电头黑色的外壳，外观设计中规中矩，方方正正的。看接口只有一个C口输出。侧面有铭牌丝印，说实话，这个丝印风格一眼看上去像是那种五六块钱能买到的120W充电头。

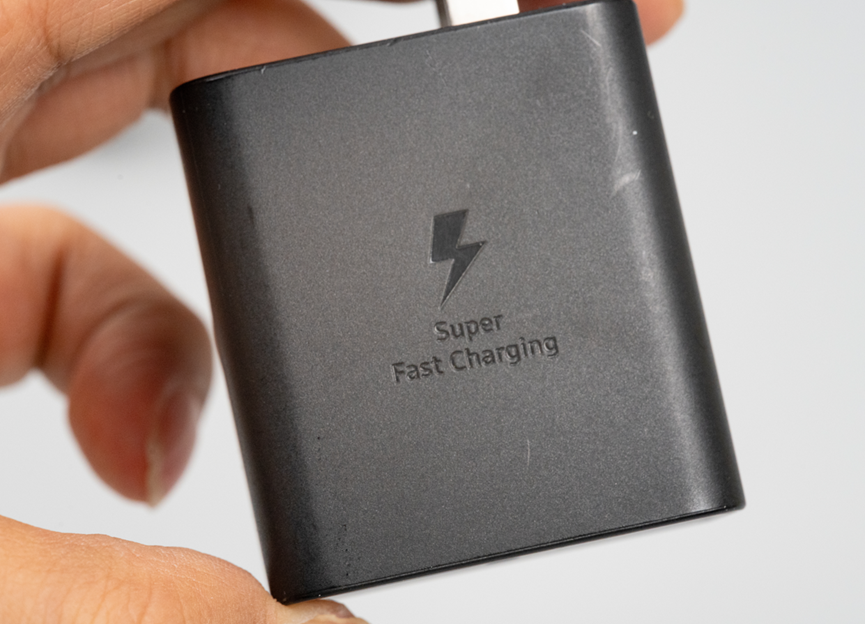

尤其另一个侧面这个超快速充电的Logo，好像五六块钱能买到的120W充电头都会有这个Logo。

丝印猛地一看挺糊，仔细一看还挺清晰，型号是EP-T4510，支持5V3A、9V3A、15V3A、20V2.25A，最大输出45W，另外支持从3.3V-20V，2.25A的PPS输出。从这个输出规格来看，这是一个典型的PD协议的充电头。下面的执行标准是国标GB4943.1-2011，而且下面还有一个3C认证的标。但是注意，这个充电头是越南制造。也就是说这个充电头是三星放在越南工厂生产了，来赚我们RMB的。

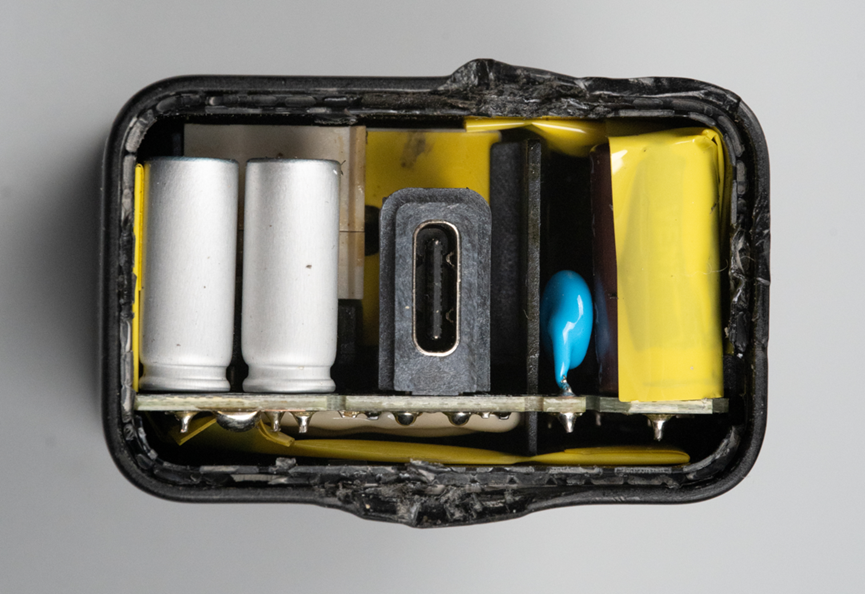

坏了的充电头和充电宝我是不修的，所以一般也是采用节省时间的毁灭性拆解。但是显然这个充电头是个硬骨头，顶盖撬掉了，里面的电路板死活抽不出来。

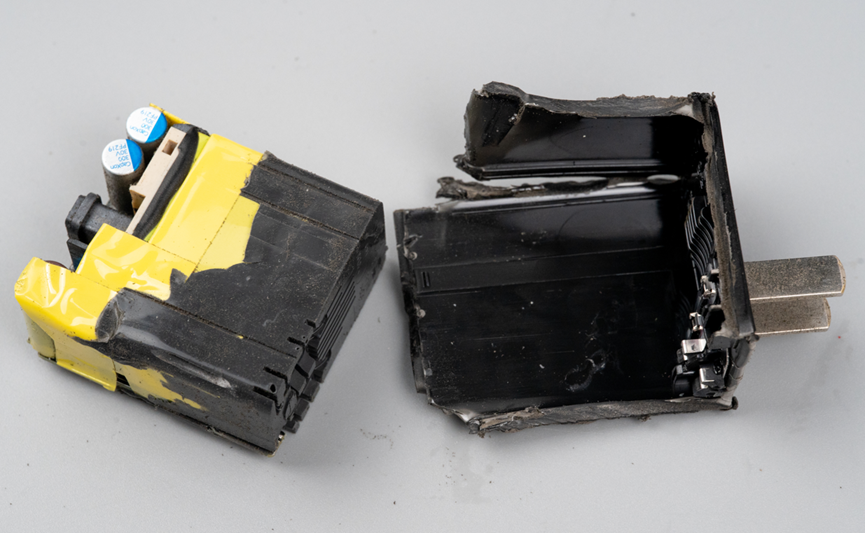

没有什么是武力解决不了的，如果还没解决，那一定是武力输出没给够。这不，拿出切割机随手一招呼，就把电路板拿出来了。

好家伙，原来在靠近插头这一侧灌了胶，怪不得徒手拔不下来。

不得不说，这东西看第一眼就知道不是那种五六块钱能买到的120W充电头，还是个正经货呢！

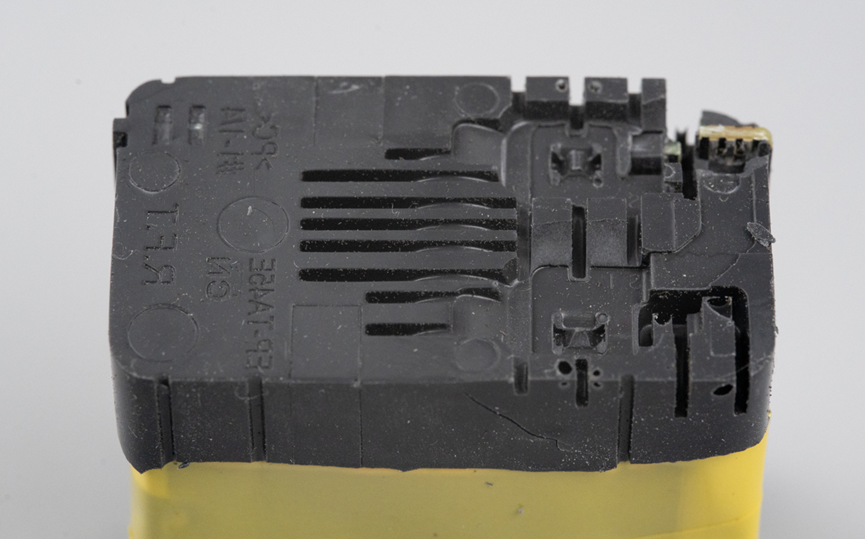

灌胶灌得很实在，这可能得益于这种硅胶在凝固前自流动效果比较好，甚至给外壳脱了个膜。所以我想，是不是可以用这种硅胶来实现一些翻模，这样就可以造出一些好玩的产品外壳了。

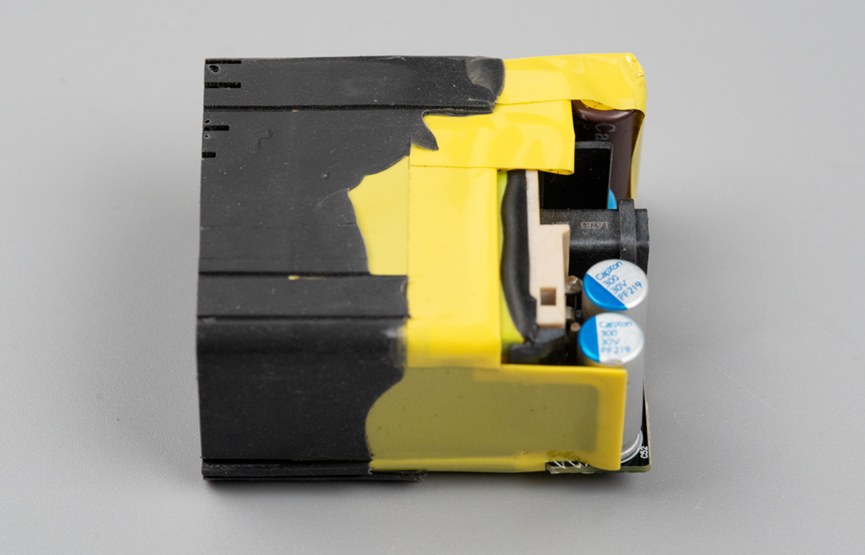

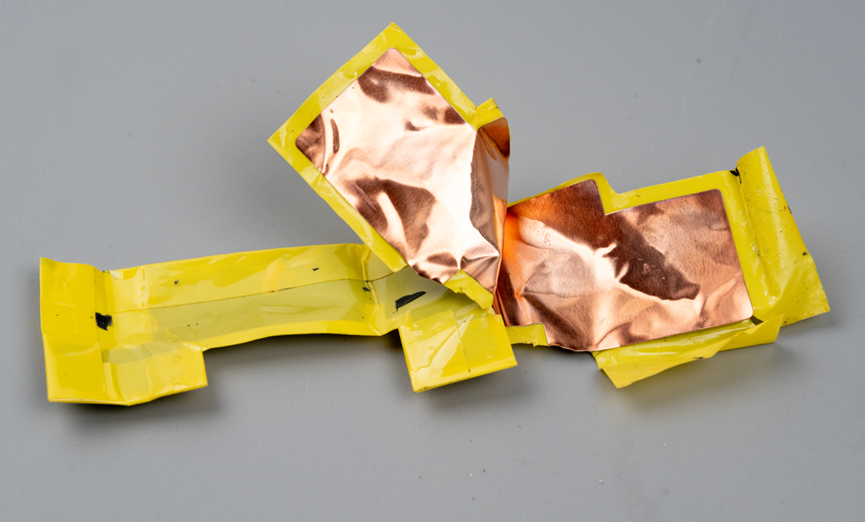

抠掉灌的胶，去掉外面包裹了一圈的缠了隔离胶带的铜皮，打算看看板子上更多细节。

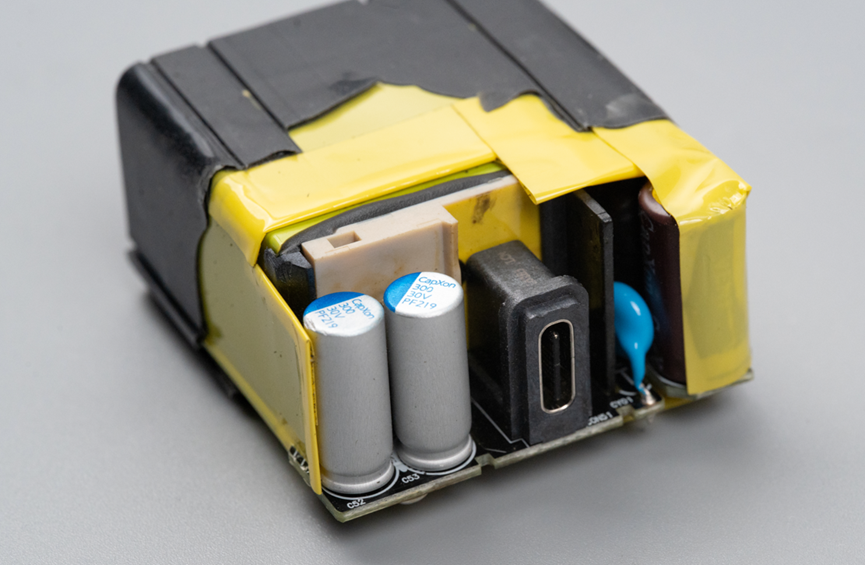

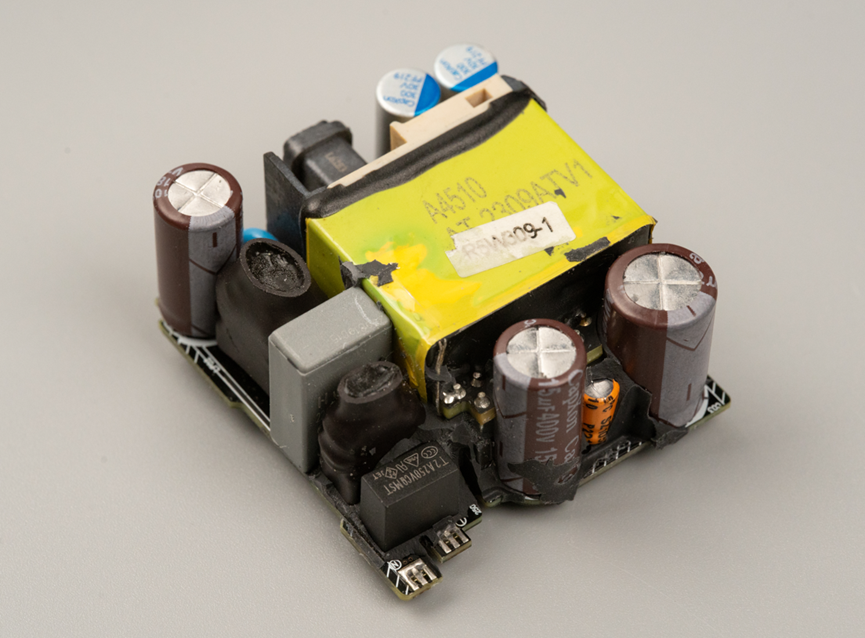

看着还不错，该有的物料基本上都有。什么保险丝啊、共模电感、安规电容、变压器、固态电容等等。

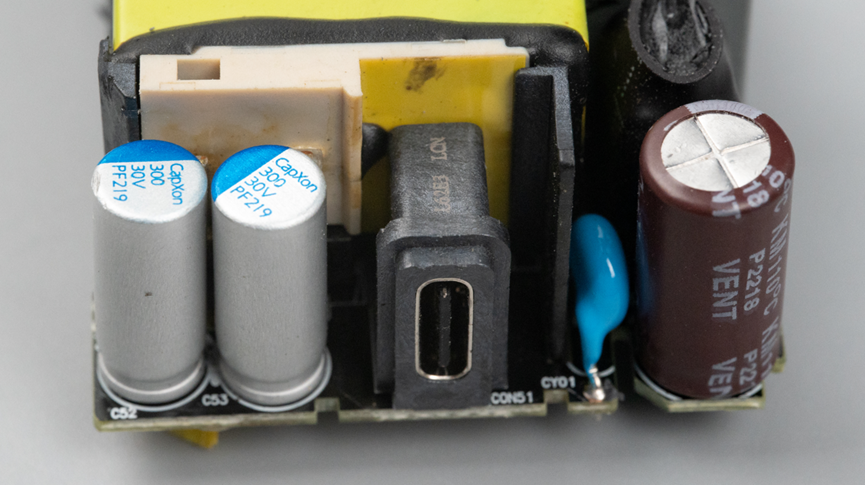

输出接口时黑色塑封壳子，这个看着强度确实一般。输出端有两颗300uF、30V的固态电容，品牌是CapXon。我了解了一下，CapXon是丰宾电子，总部位于台湾的一家专注于铝电解电容研发生产销售的被动元件制造商。

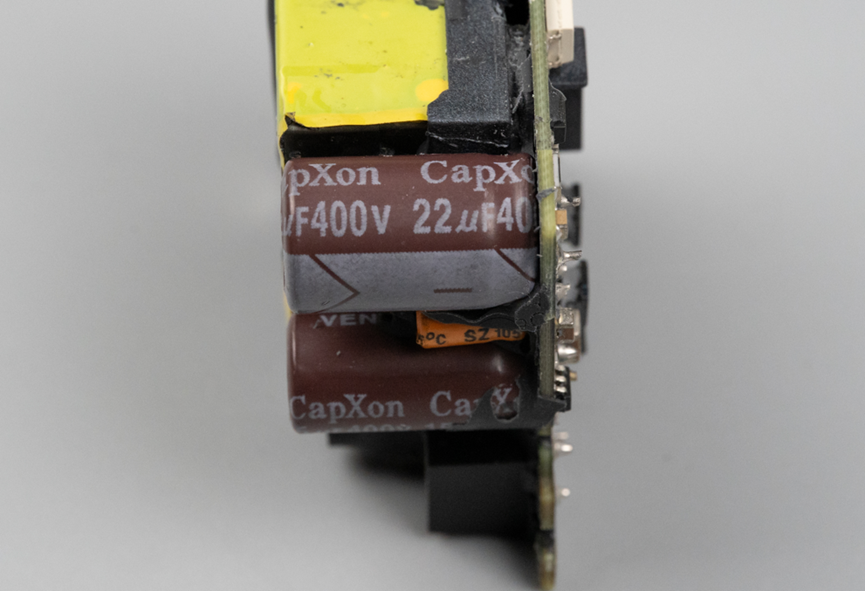

另外，板子上还有一个22uF、两个15uF的电解电容，耐压都是400V。也就是说算下来输入电容总共有52uF。

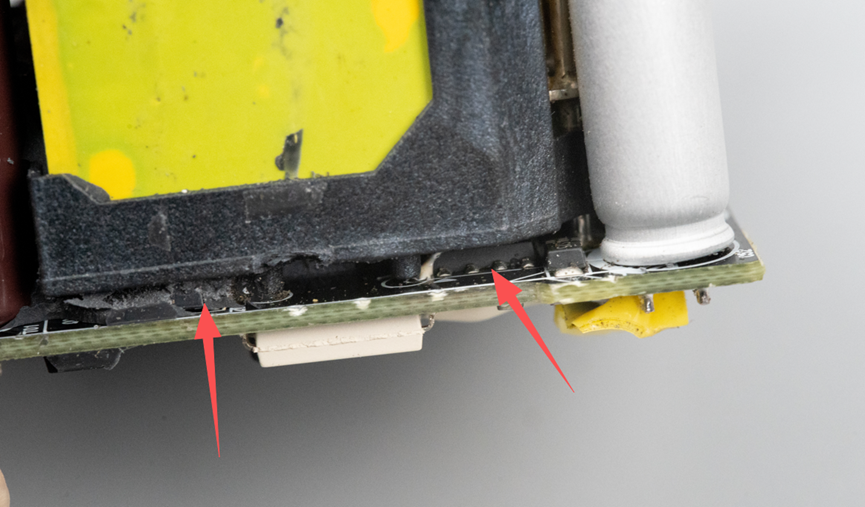

变压器下面有MOS和其他芯片。

交流输入处有一颗2A的方形保险丝，型号是T2A250VCQMST，根据这个型号查了一下，是台湾功得的产品。

板子背面情况比较复杂，左下角输出这里，应该有协议芯片的位置，被涂了这种白色胶，这种胶就很难弄掉了。

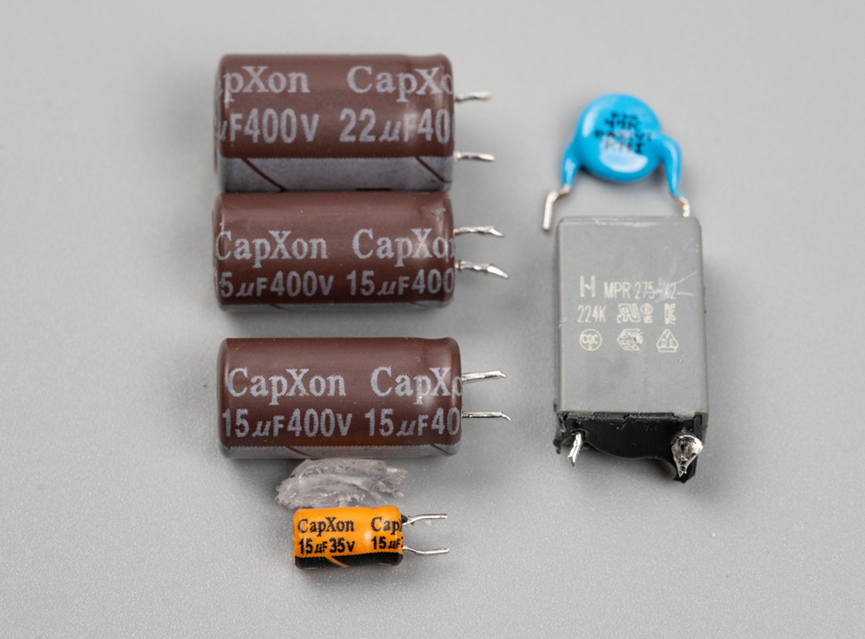

只好顺手把好拆解的器件拆解下来，拍照给大家看看。

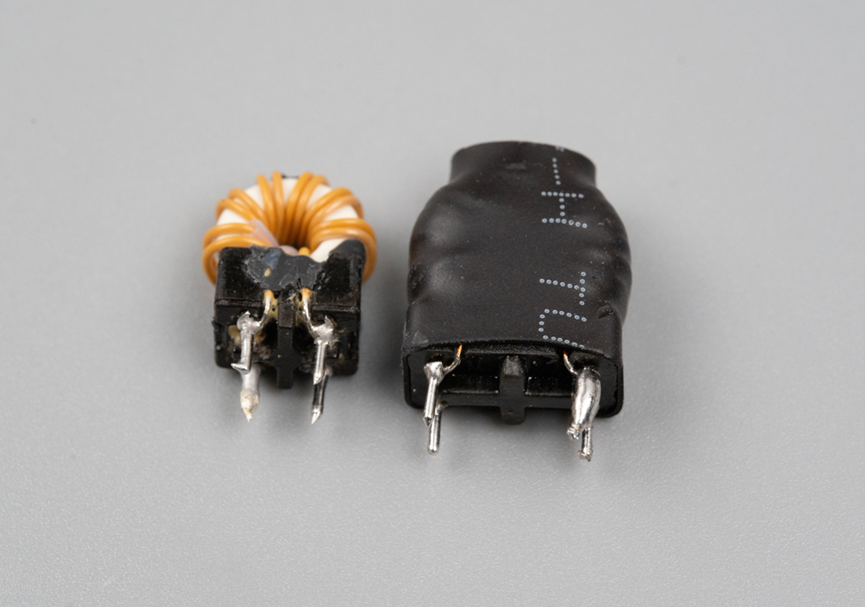

共模电感。

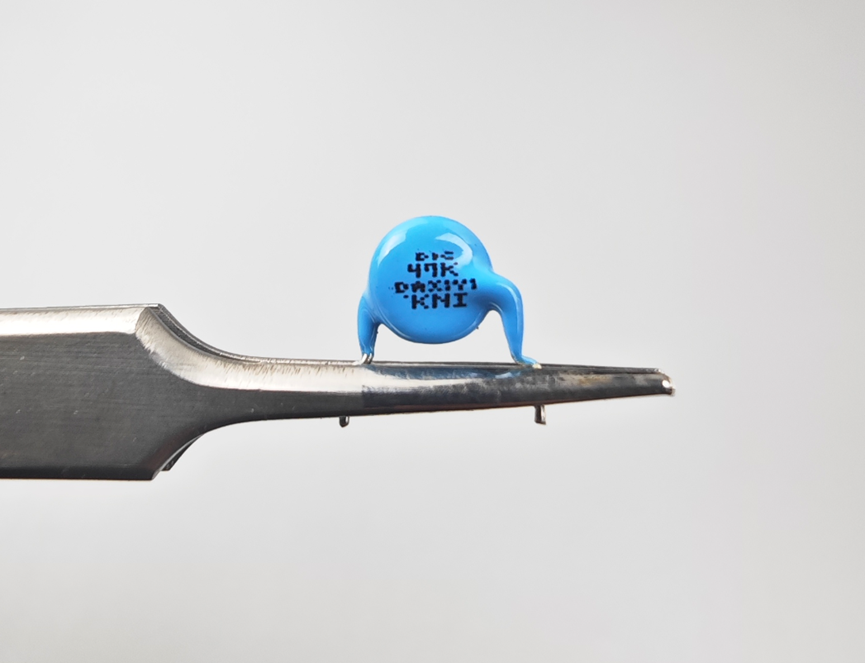

这个Y1安规电容的丝印看起来怪怪的，我一开始以为是越南语，但是仔细看看又感觉都是英文丝印。

整体来看，除了这个Y1安规电容存疑，其他的保险丝、电容等被动物料大多都是国产物料，而藏在变压器下面的电源管理芯片、MOS，以及白色封胶下面的协议芯片则不能直接确定是什么品牌了。而这个充电头的整体做工，客观来说还是不错的。
