电路仿真是我们在学习电路中起到非常大的帮助，好用的电路仿真软件不少例如Multisim，Protues。但是这些软件都是在电脑中使用，那么有没有什么软件能在手机上很好的使用呢?

方法就是：把手机连上电脑

电路模拟器就是很好的一款能在手机上使用的电路仿真软件（私信 "电路模拟器软件 "获取APK仅安卓用户）

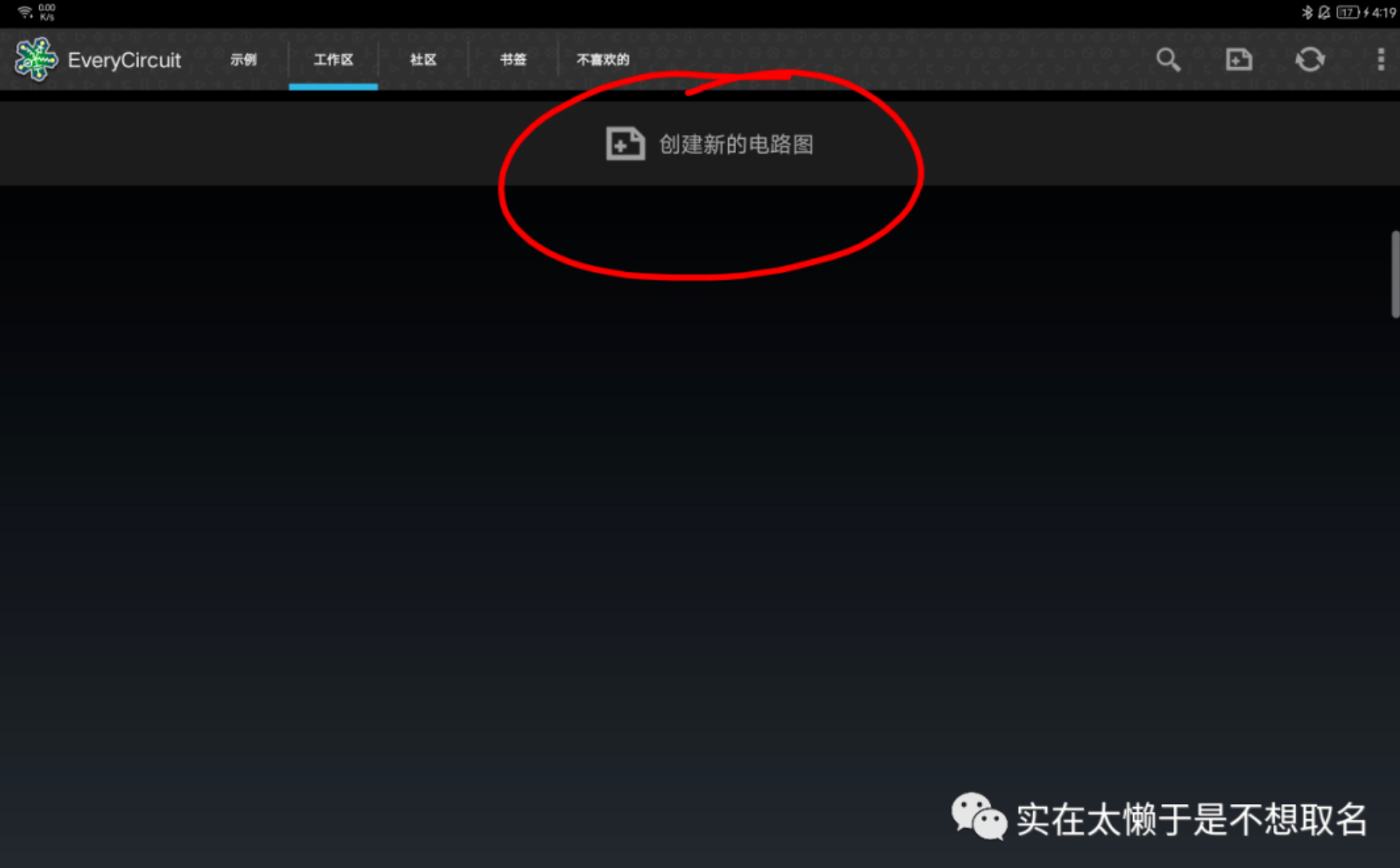

打开电路模拟器，我们在工作区中创建新的电路图就可以使用我们的电路模拟器啦。

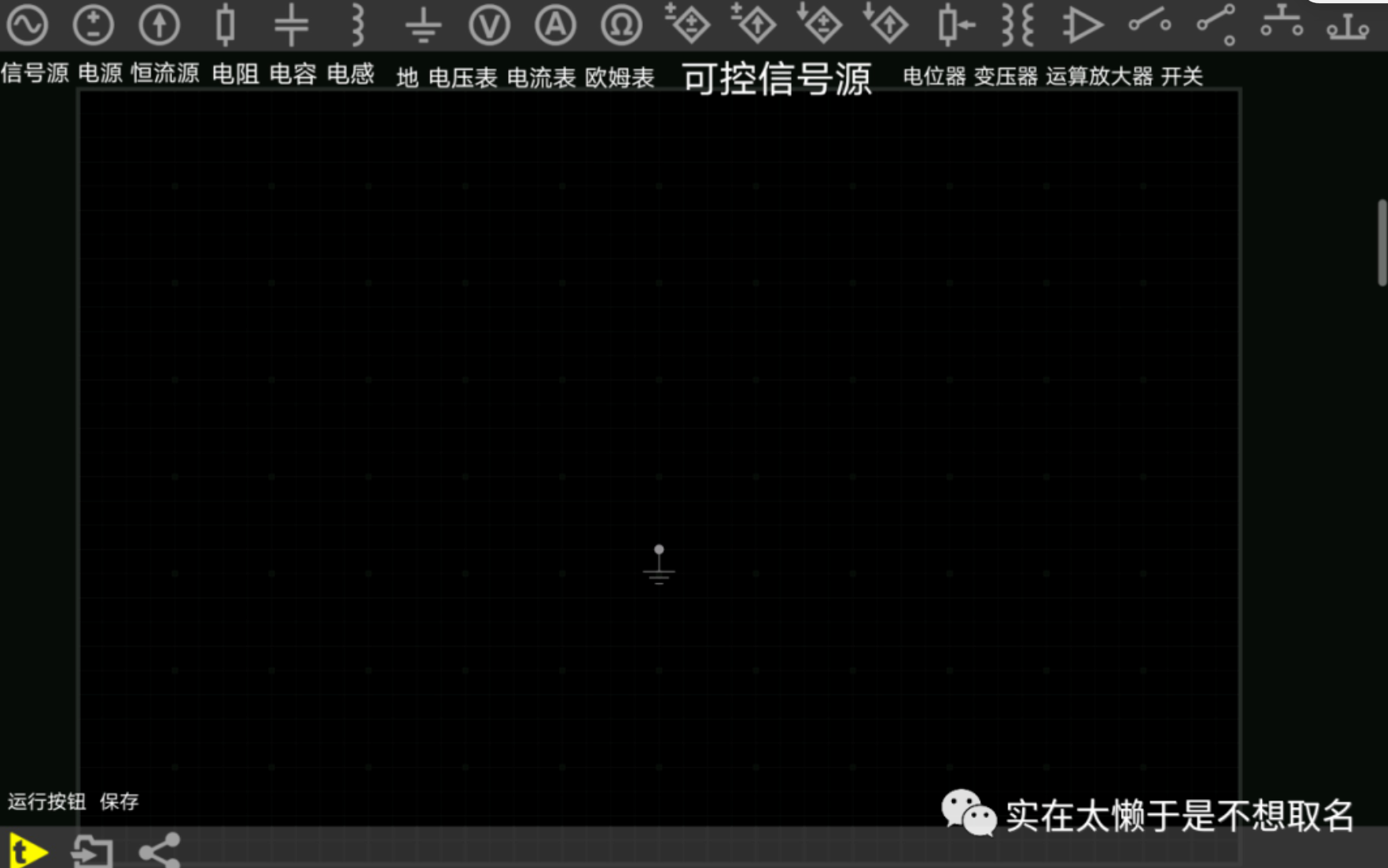

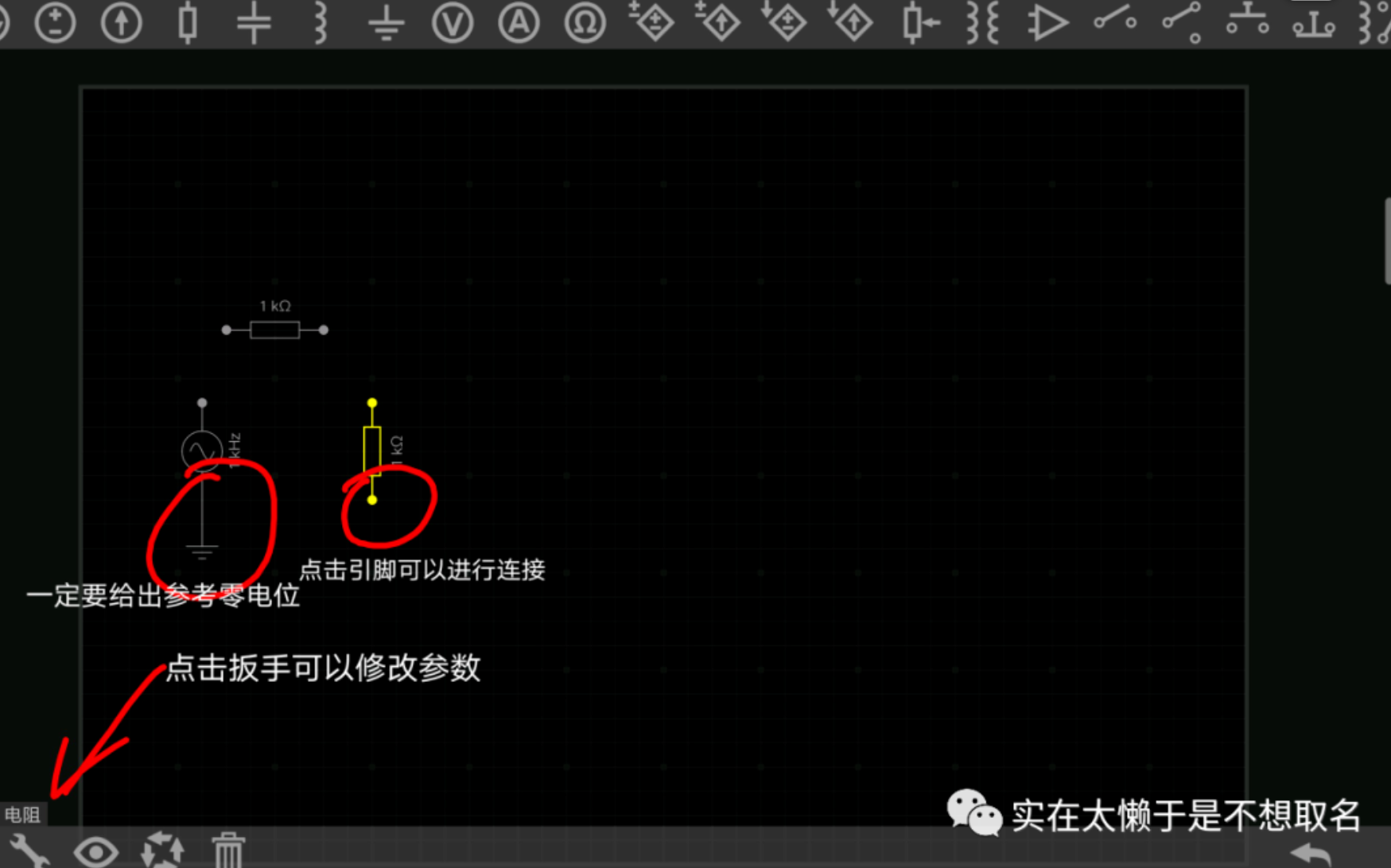

在电路图界面有许多元器件我为他们一一做了标识以及左下角的启动按钮。

接着我们简单的测试一下，使用信号源还有电阻构成一个分压电路并运行。

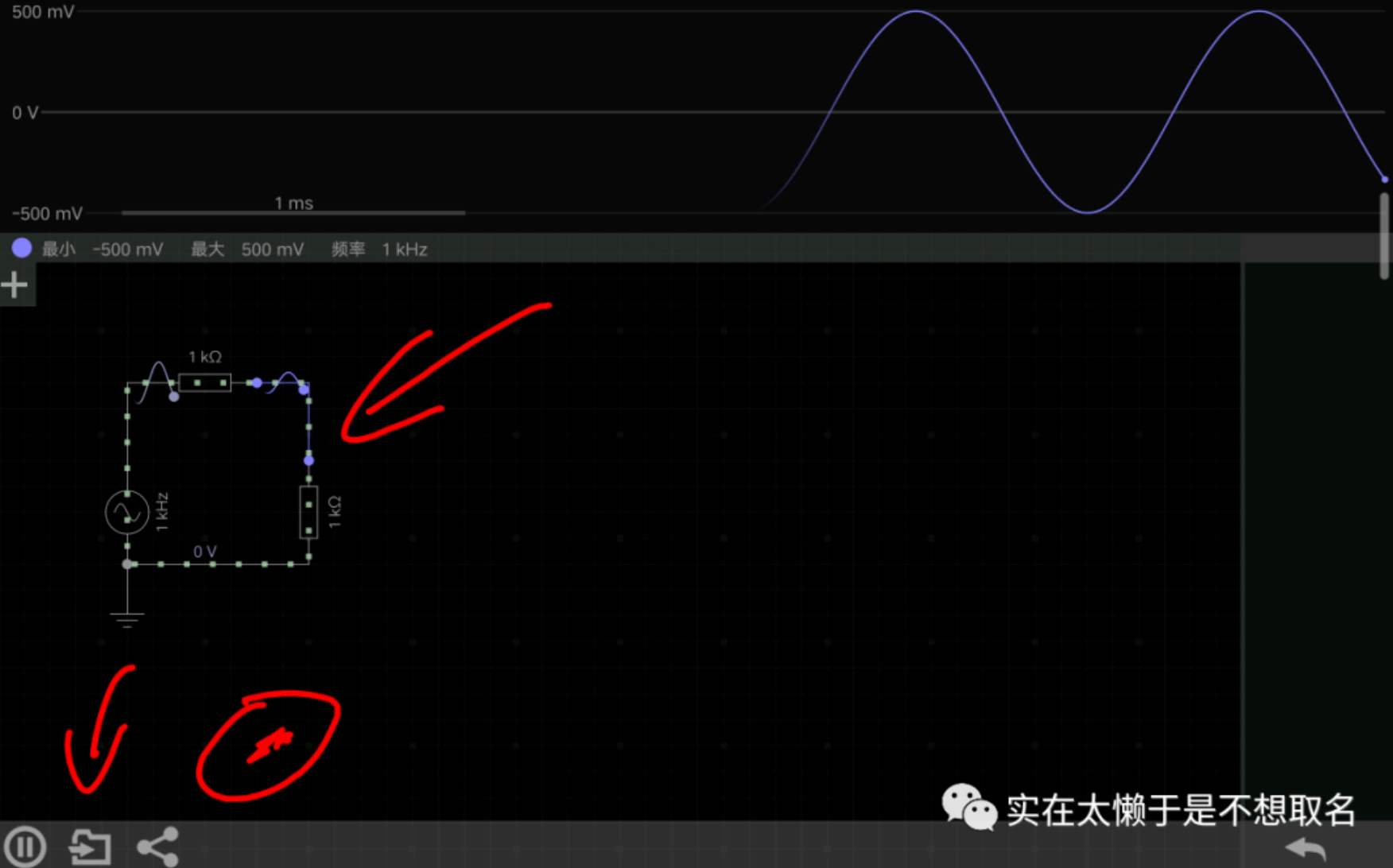

连接好电路之后我们点击左下角运行按钮。

之后选择电路结点，左下角会出现“眼睛”符号，我们点击👀，即可观察改点的波形图

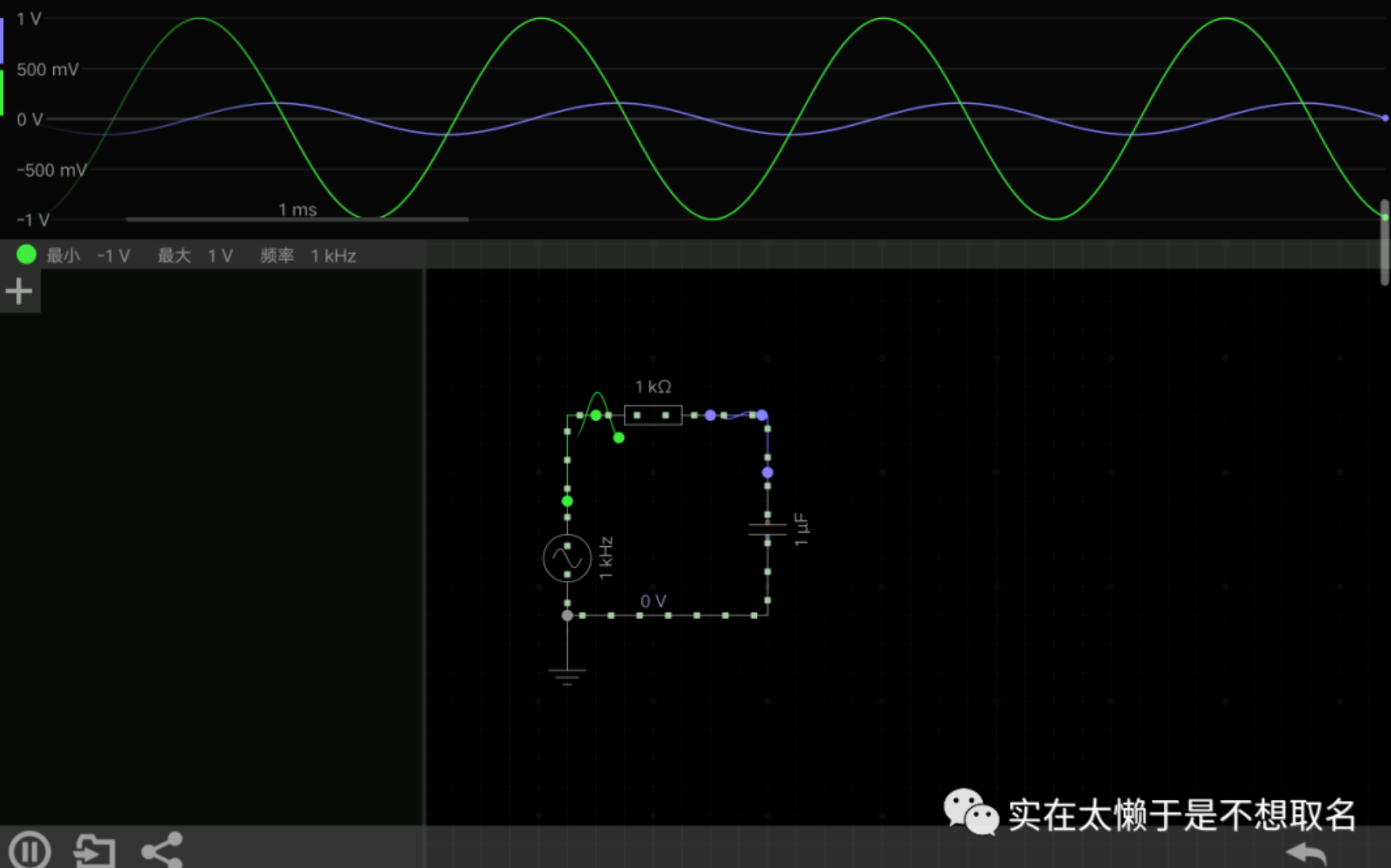

接着我们测试其他的电路，例如RC滤波电路。

可以看到，信号中的交流分量在进过RC低通滤波器之后明显的衰减了。

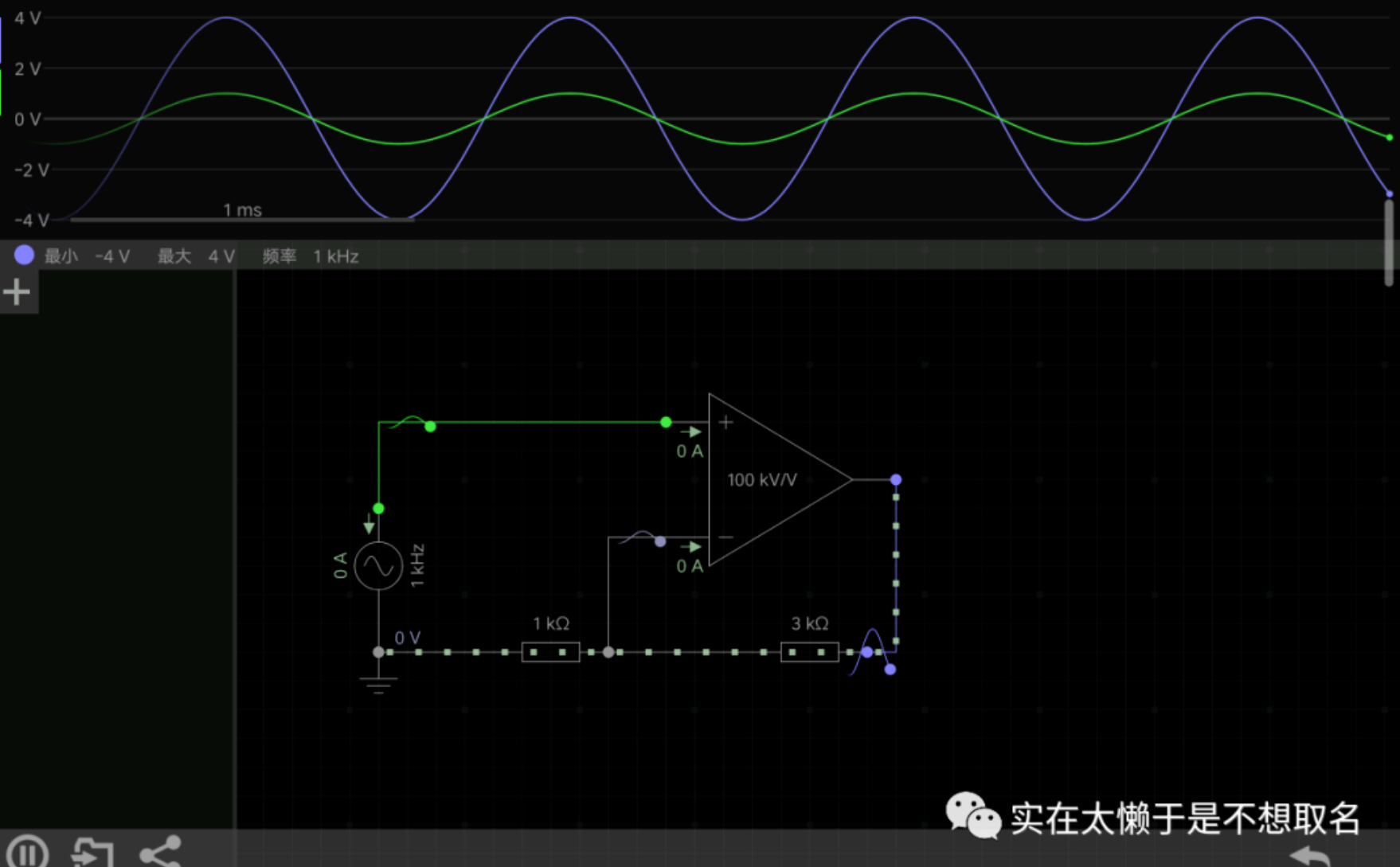

我们再用这个电路模拟一下运算放大器的使用，构建一个同向比例运算放大器。

可以看到，利用同相比例放大电路我们将峰峰值为2V的正弦信号转化成峰峰值为4V的正弦信号。

除此之外，在主页面中软件也给我们提供了许多事例。这些事例展示了相关器件的使用以及一些经典电路图。

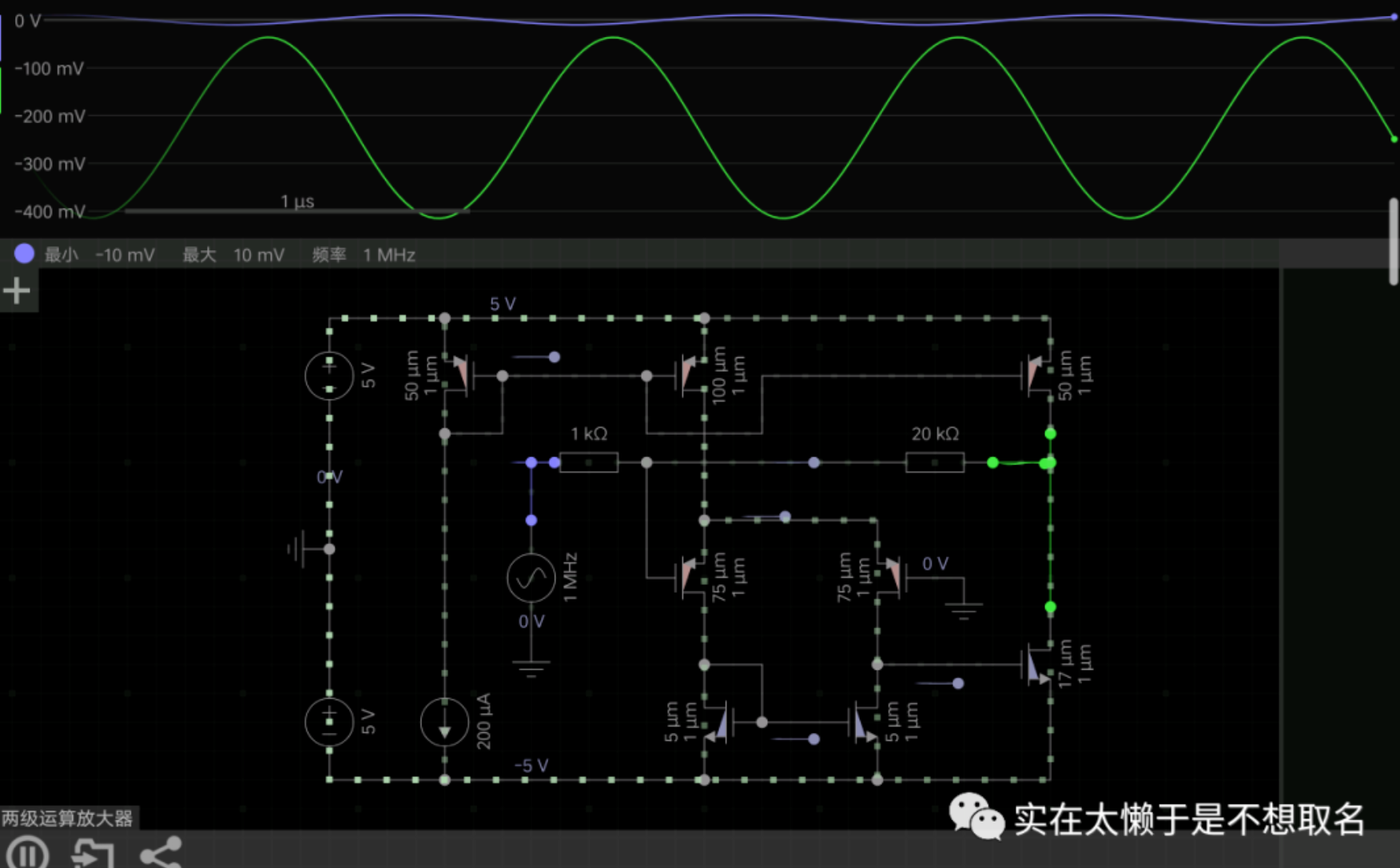

例如电流镜就是一个现实中非常有用的一种电路，可以为我们的电路提供精准稳定的恒流源。
