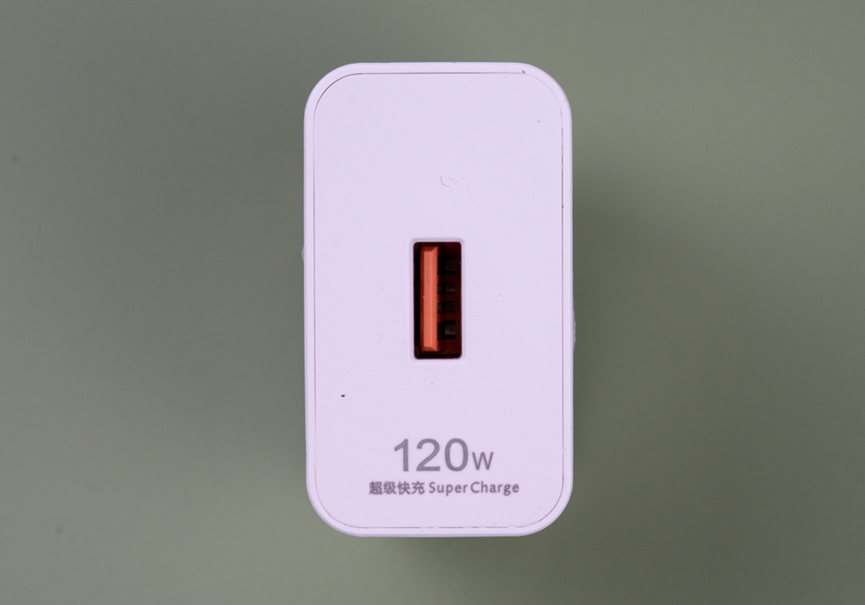

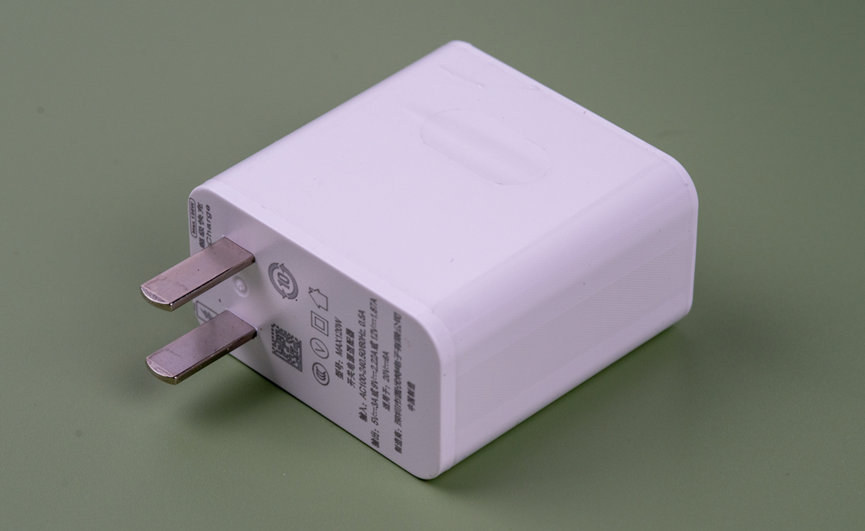

朋友买了个120W超级快充,虽说价格挺便宜,但是用着怎么都感觉劲不够大,所以寄来让我拆解。

我一看,这有啥拆解的必要吗!这不就是输出功率最大15W的充电头吗,人家120W是型号啊。

120W前面没有写额定功率四个字吧,你非要当他是120W的额定输出功率,那厂家表示我也没办法了喽,被误解我也很委屈。

但是朋友死活不信,让我拆解了看看。那好吧,这一刻,如你所愿。

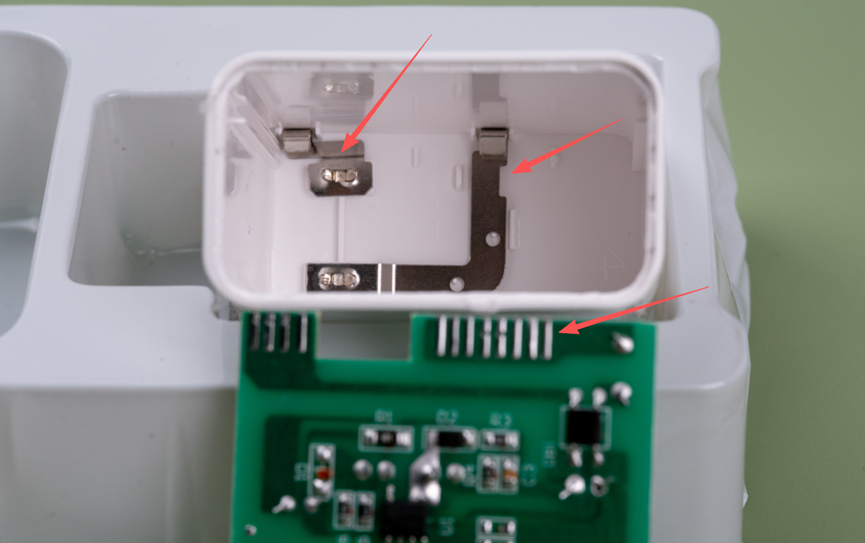

板子边缘有裸露上锡的类似金手指的裸露焊盘,这样板子插进去之后,就可以和插头弹片引过来的金属片接触从而导通。

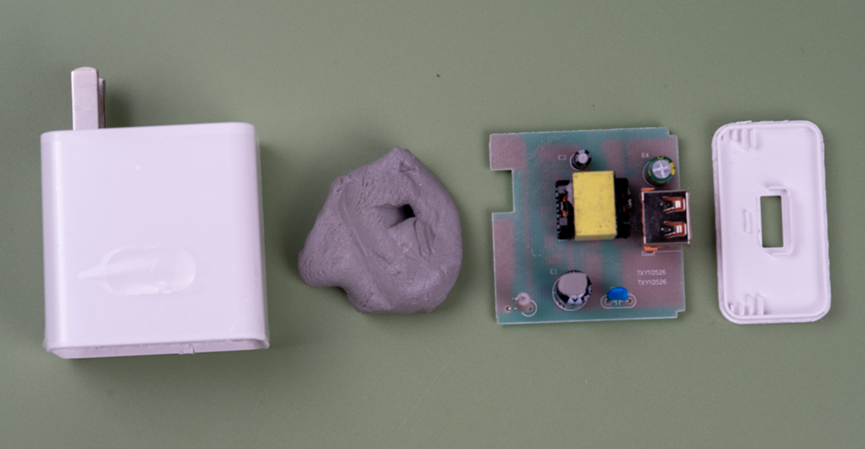

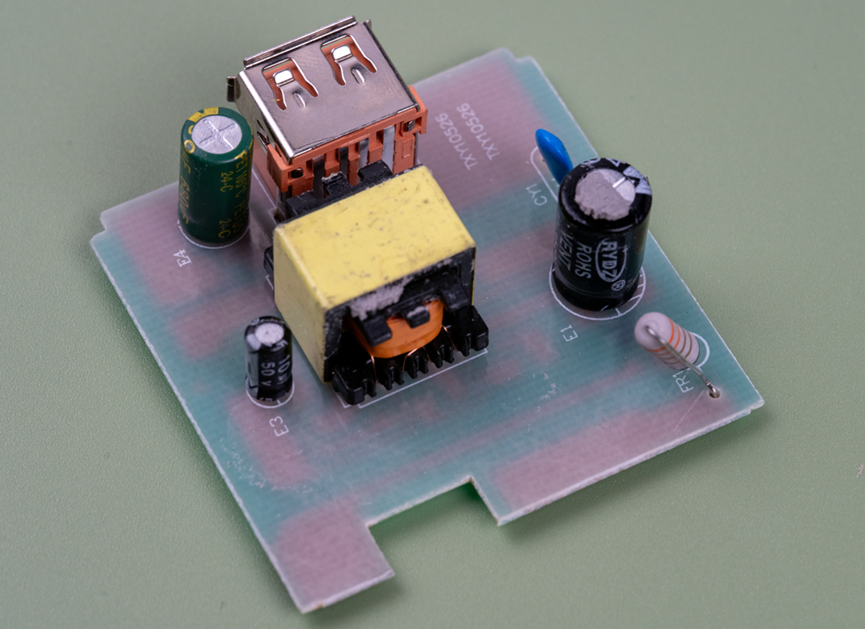

去掉板子上的橡皮泥,看看板子,单面板,甚至还用了个变压器。

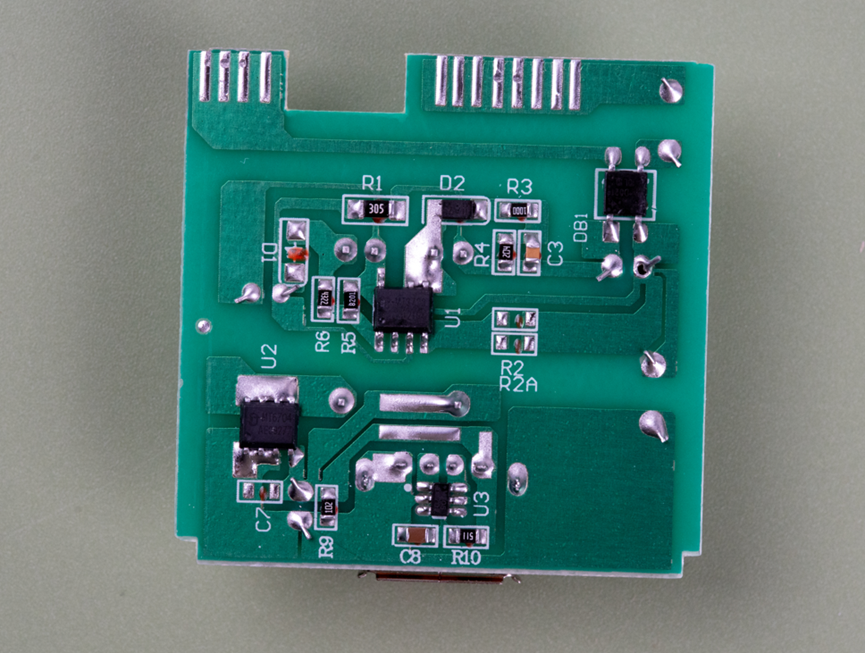

板子背面,有整流桥,有反激控制器,还有一个开关MOS。

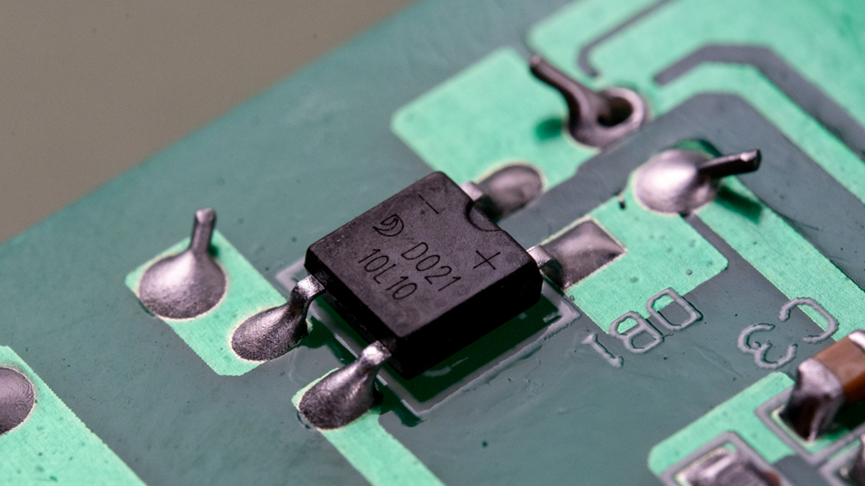

整流桥细节。

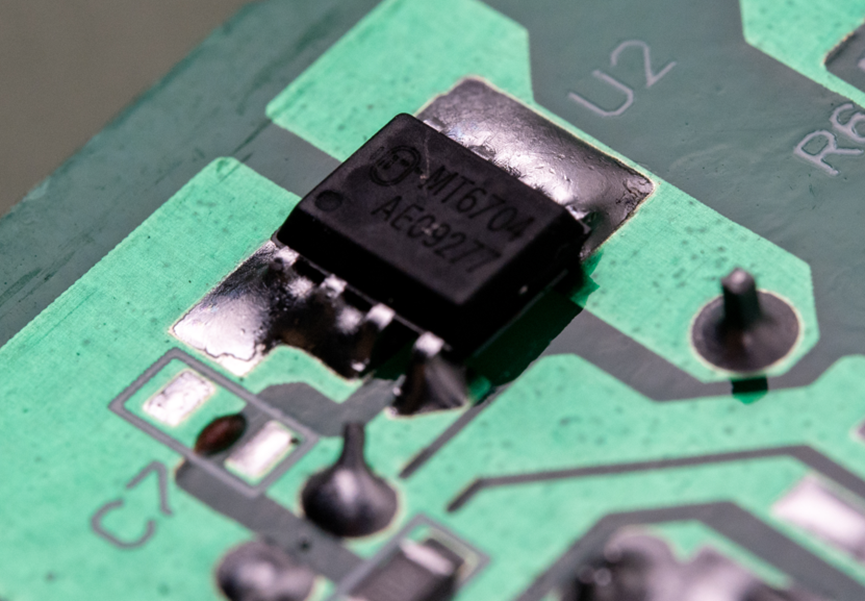

反激控制器细节。

MOS细节。

USB输出连接器背面有一个SOT23-6的器件,实际上焊接了5个脚,这看起来是一个协议芯片,因为USB DP和DM连接到了这个芯片。

输入电容只有6.8uF,耐压400V。这样看来,这个充电器的输出功率大概率是做不到前面说的15W了,高估它了。

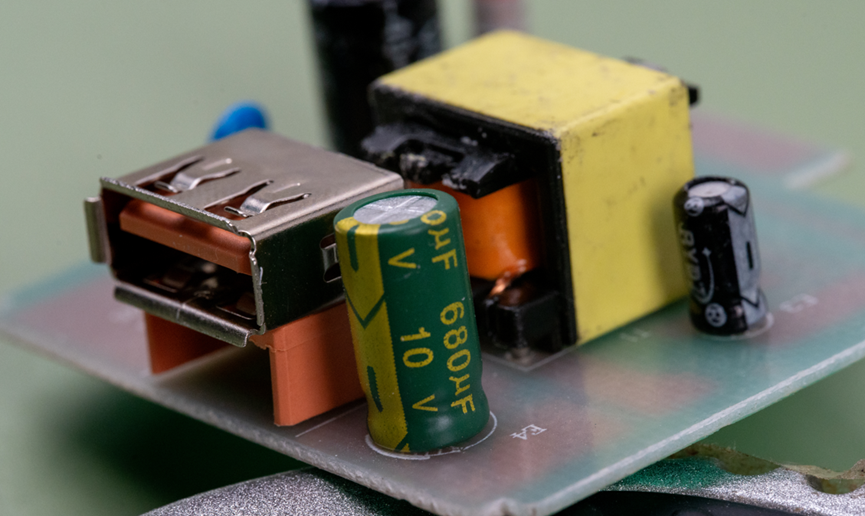

输出电容容值680uF,耐压10V。所以输出也只能做到5V了。那我就想不懂了,你搞个协议芯片有毛用。

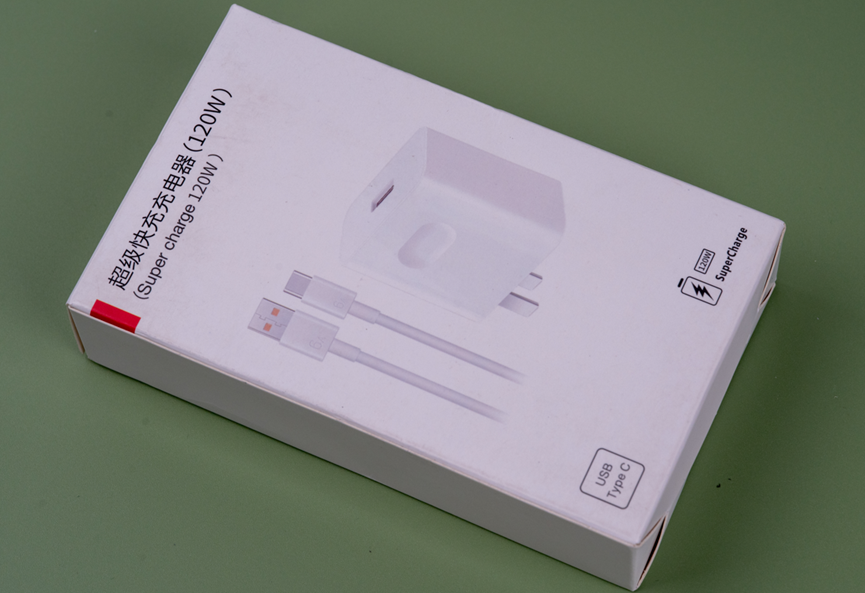

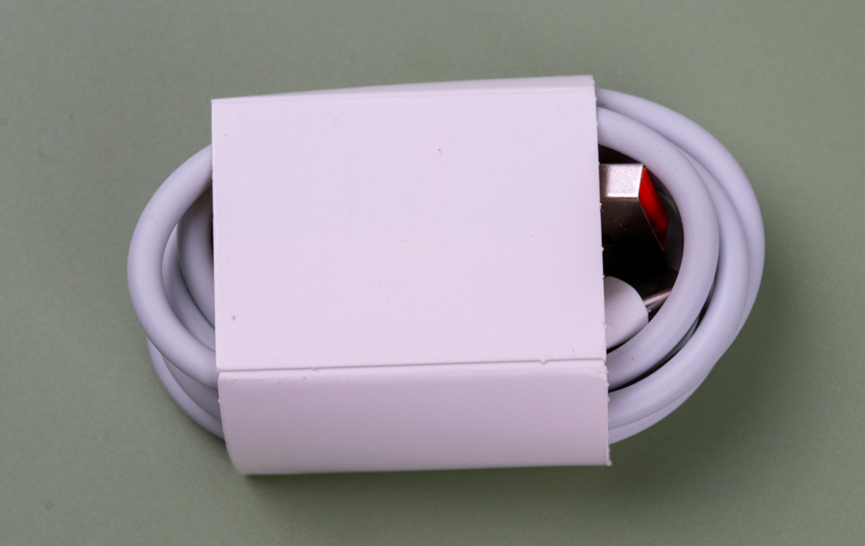

忘了说了,充电器盒子里还有一根充电线。

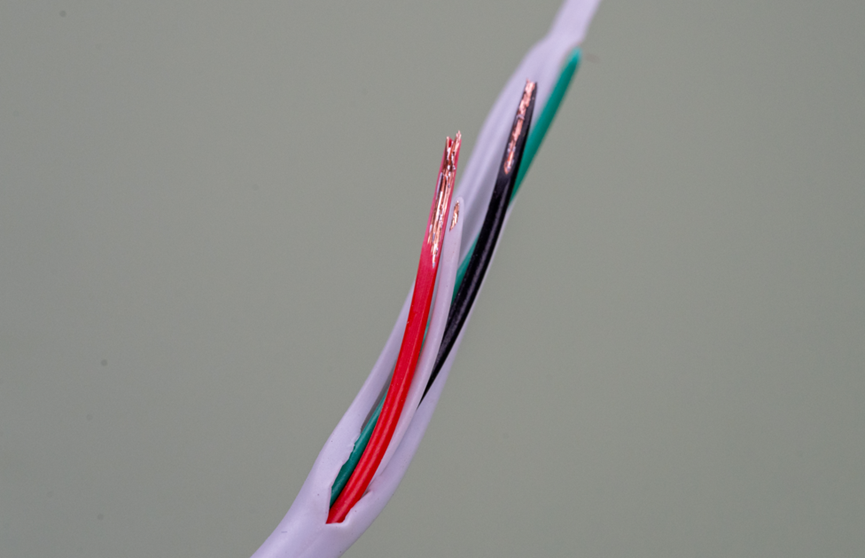

我把这个充电线切了,发现线径比我预期的还能粗一点,而且里面有USB信号线。

以上就是这个120W充电器的拆解,充电器这种东西,涉及到用电安全,还是建议买点好的,对自己好一点。
