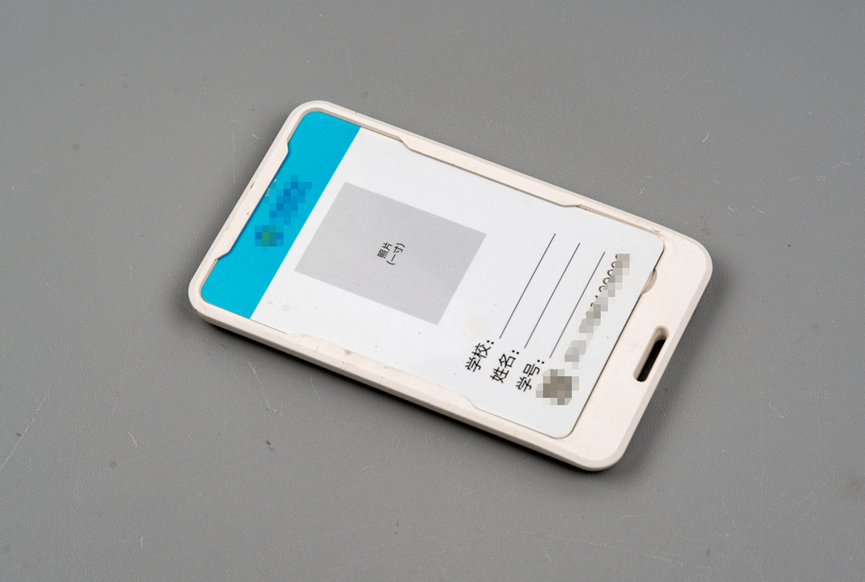

今天捡到一个电子工牌，可以拆解给大家看看了。这个和之前拆解过的电子工牌挺像的，正面都可以装一个带照片和文字信息的实体卡。

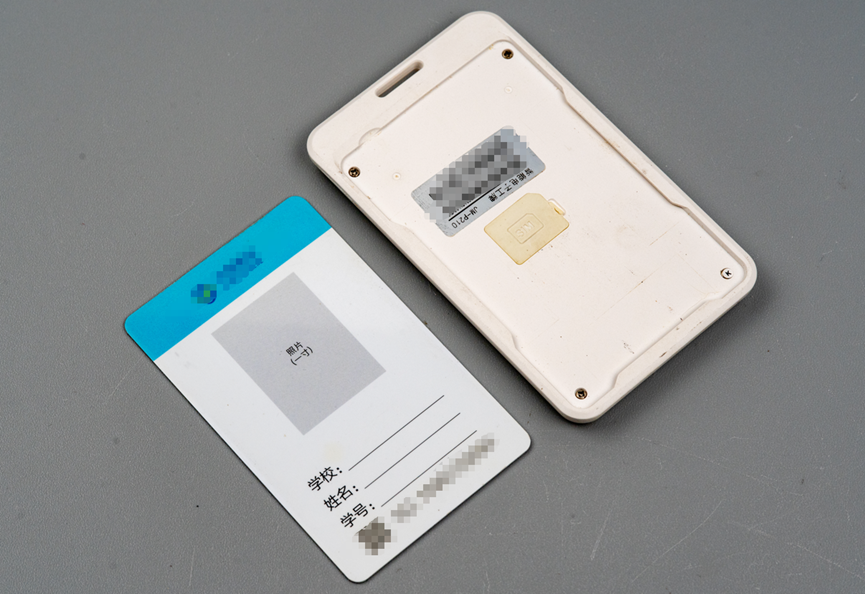

开始拆解，先把实体卡抽出来。底部有一个安装SIM卡的位置。

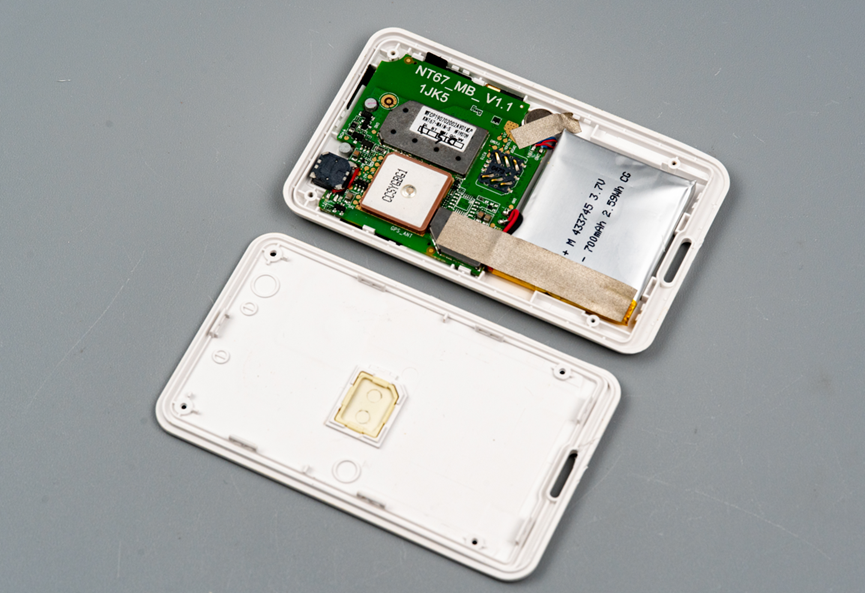

拆掉几个螺丝之后，就可以去掉中框。然后看到电路板和软包锂电池了。

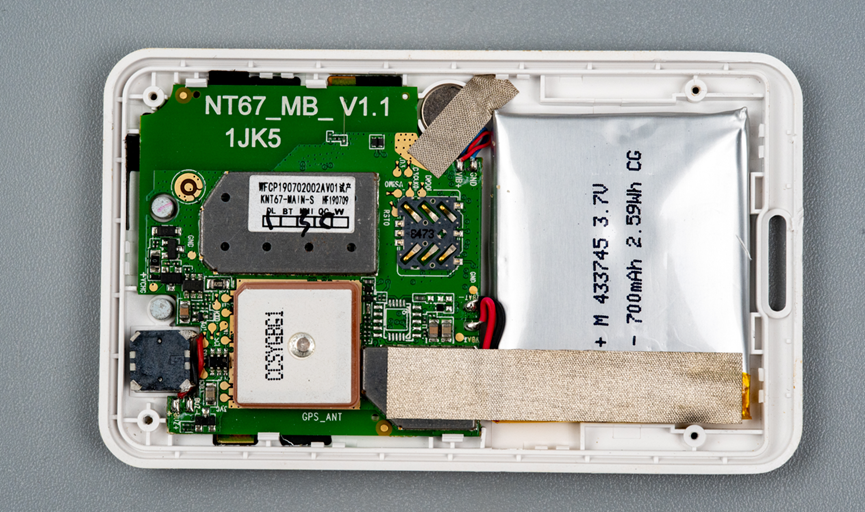

锂电池容量是700mAh。

很显然软包锂电池也有些许怀胎的迹象，肚子微微隆起。

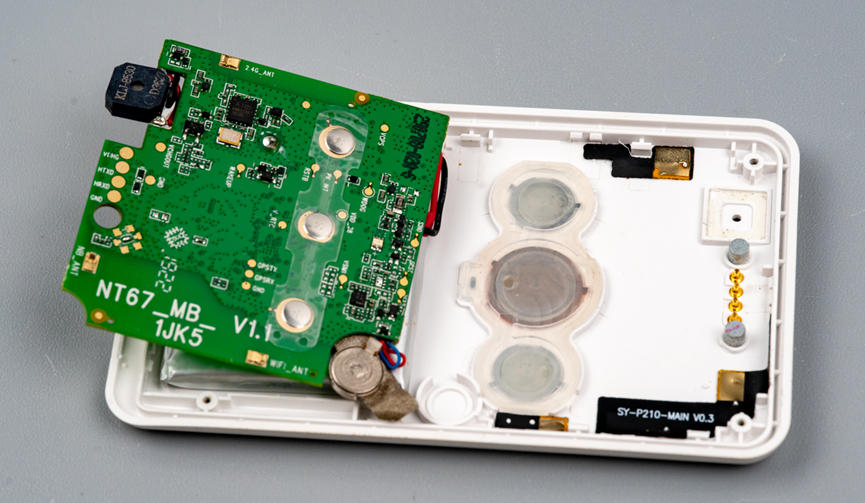

板子拿起来，有几个锅仔片按键。这时候观察到板子上和外壳接触的那四个触点分别是电源、地、RXD、TXD，看来是串口通信。底壳上有一些FPC软板天线板。

板子上焊接了一个蜂鸣器，但是很奇怪的是，这个蜂鸣器本来是贴片形式的封装，但是却被用飞线焊接在这里。而且飞线还交叉了，DFM这一块，得分有点低啊。

板子正面有焊接的屏蔽壳。我用焊接夹具固定住板子，然后清理掉了屏蔽壳。

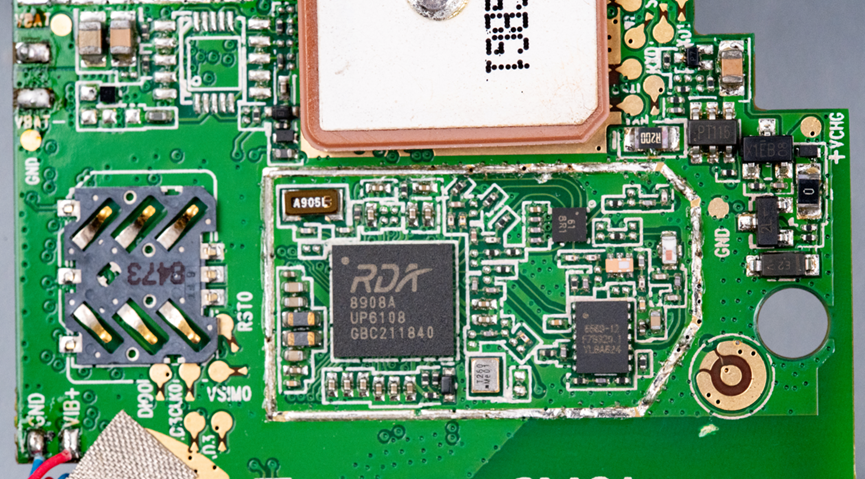

主控芯片是RDA8908A，来自紫光展锐的高集成NB-IOT单模芯片，在电子工牌中的主要作用就是实现联网通信功能。

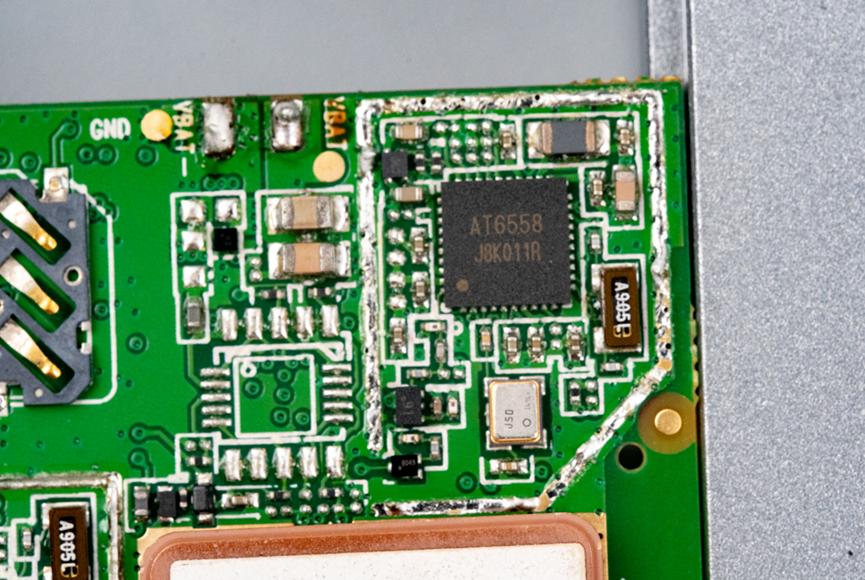

这里的AT6558的功能是BDS/GNSS多模卫星导航接收机SOC单芯片。

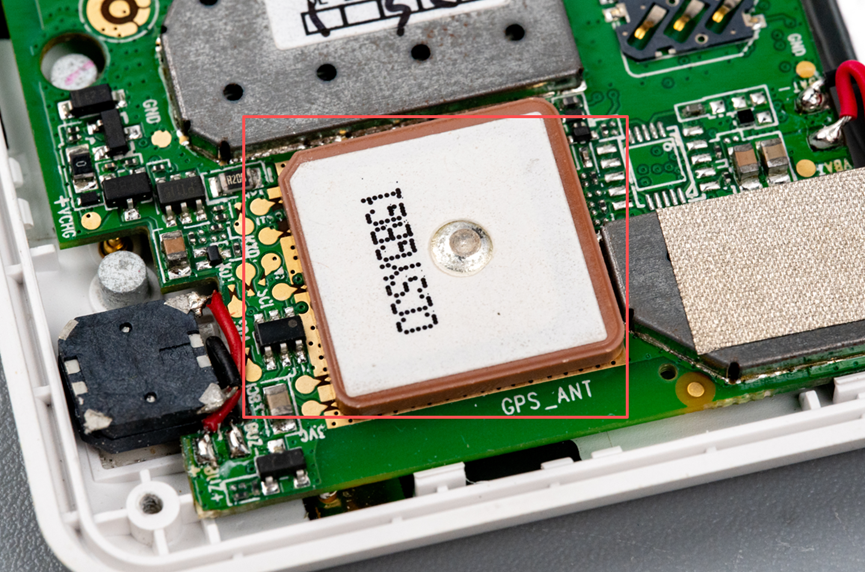

这是北斗/GPS陶瓷天线。
