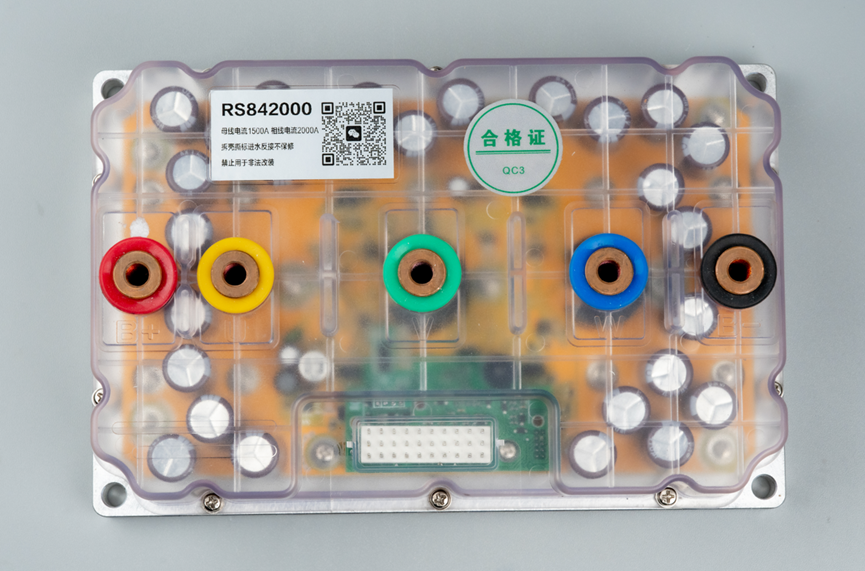

今天收到了粉丝寄来的一台控制器，拆开快递的一瞬间我就被惊呆了！

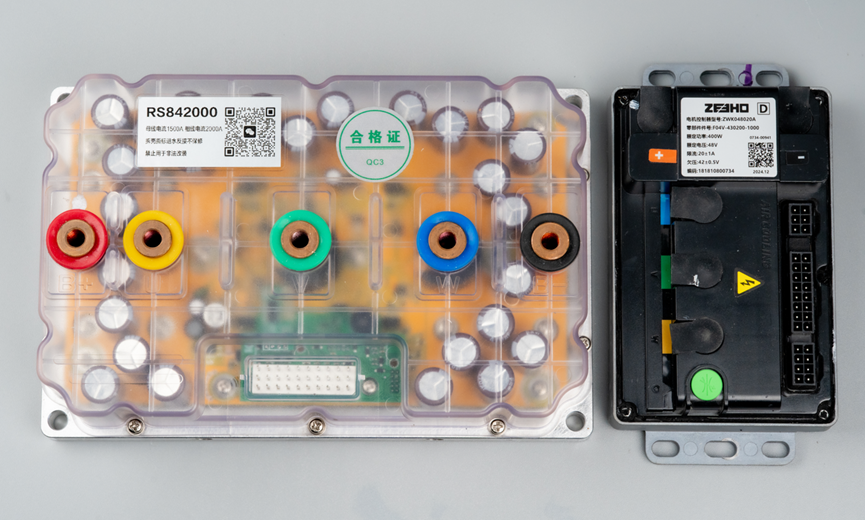

这控制器体积足足是普通控制器的三倍。

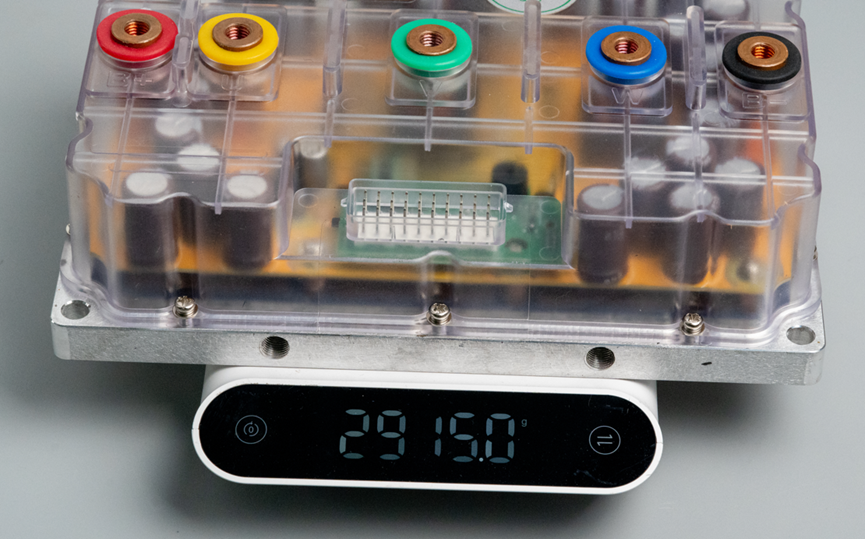

重量将近3Kg，堪称控制器界的巨无霸。

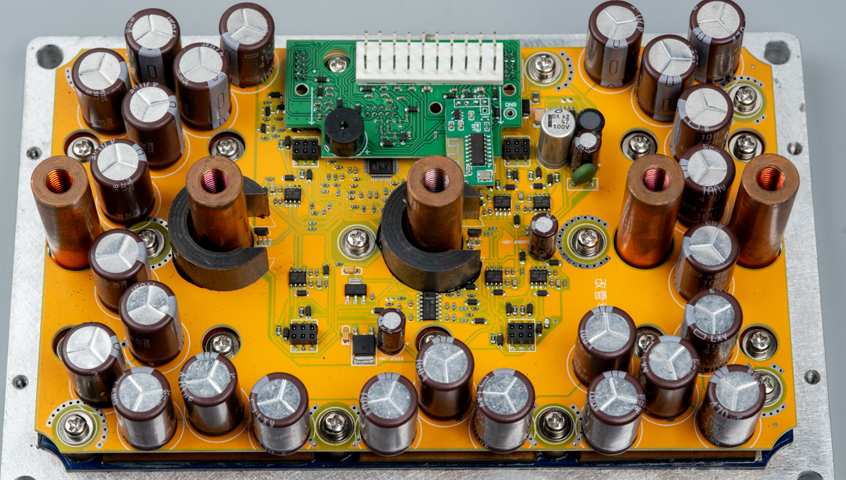

拆掉顶壳之后，第一眼就被圈粉了。上面这个黄色的板子看起来是控制板，控制器芯片和MOS预驱、电流采样等电路都放在这个板子中间区域，看起来布局不是很紧凑对吧，那是因为板子太大了，哈哈。周围的区域放的全是电解电容。电机两个相线柱子外面加了磁环，用来配合进行相电流采样。

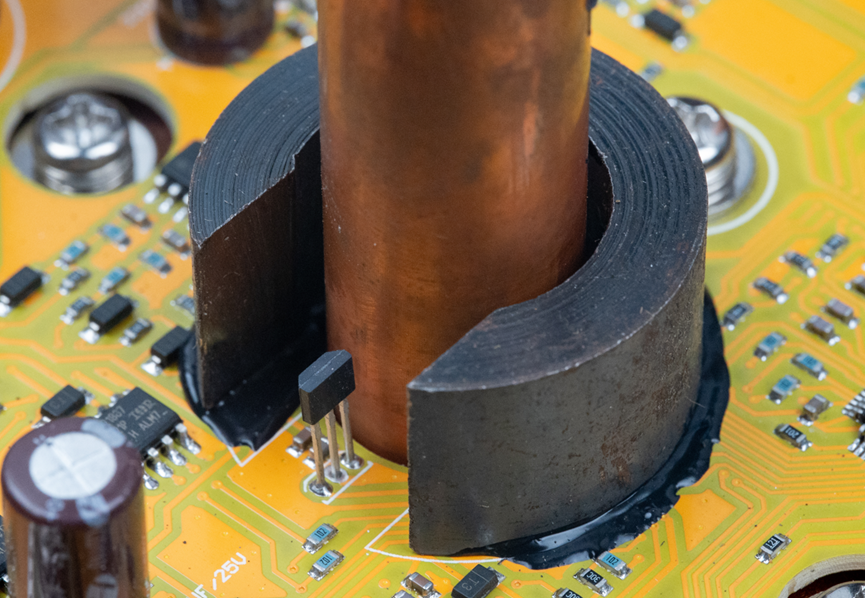

这是电机相线柱和磁环、霍尔传感器的安装方式。旁边还有几颗蓝色的高精度电阻。

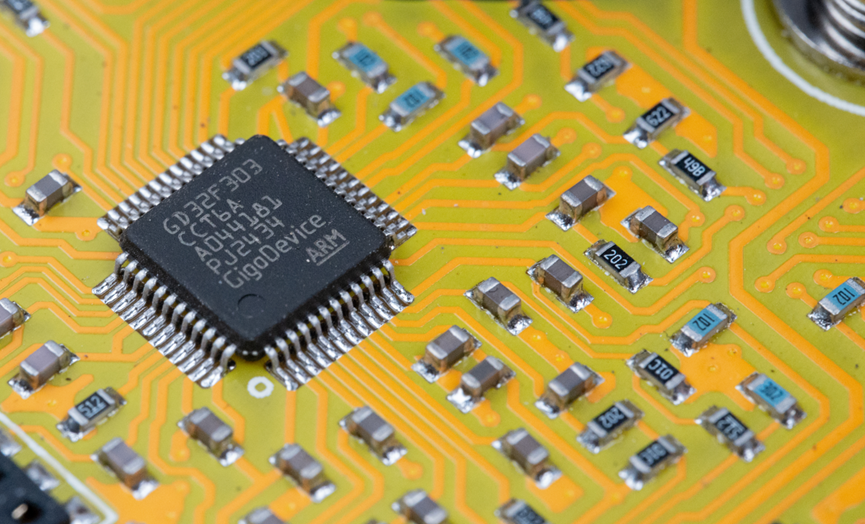

主控芯片的型号是GD32F303CCT6，是国产MCU的头部企业兆易创新的产品。

栅极驱动器用的是英飞凌的IRS21867，灌电流可以达到4A。这个器件好是好，就是价格不便宜啊。

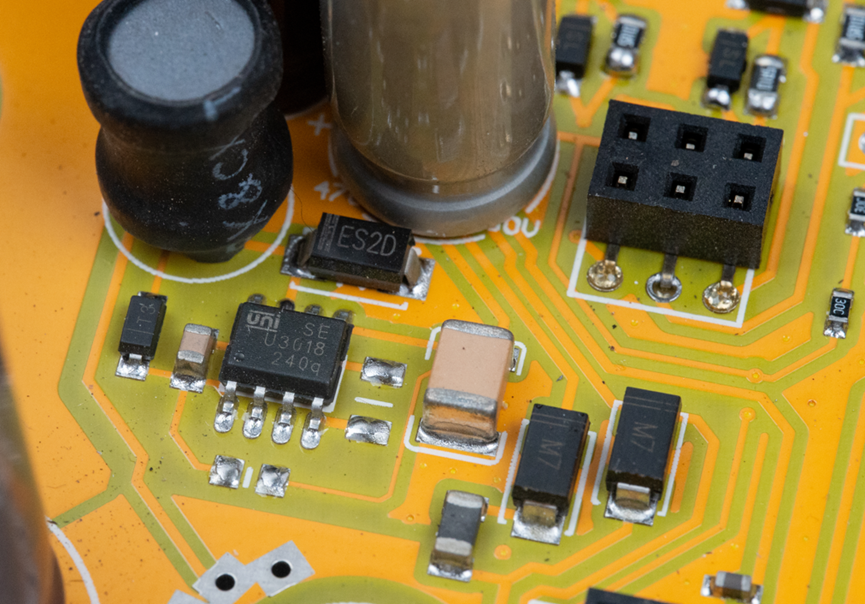

这颗U3018是来自宇力半导体的DC-DC电源芯片。它的输入电压最高可以到180V，这可以很好的避免刹车或者下坡时产生的反向电动势击穿DC-DC芯片。

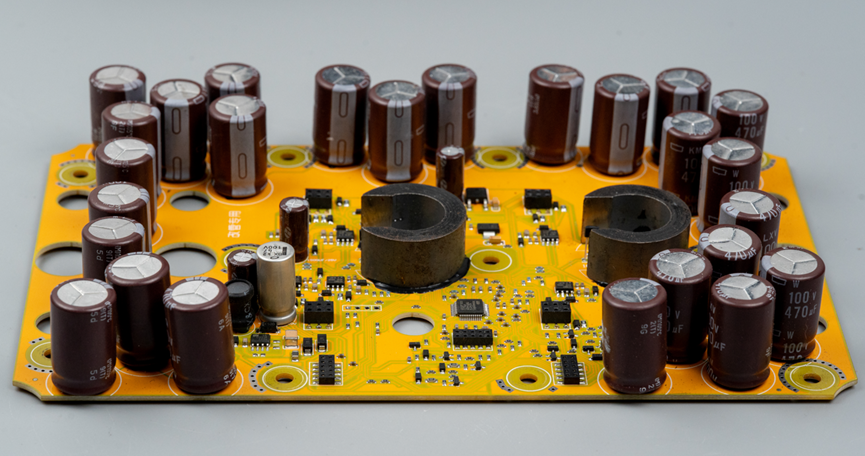

整体来说，这个板子用料非常足。

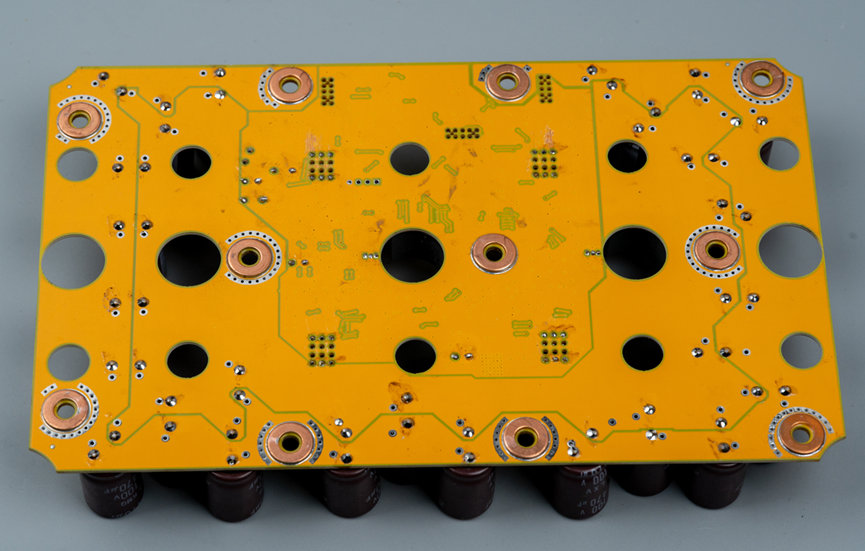

板子背面贴了很多铜环。

这是它的控制板部分，我们后续再看看功率板怎么做的。
