‍能量收集PMIC（电源管理集成电路）是一种专门用于从环境能量源（如光、热、振动等）捕获微弱能量的芯片。其核心工作流程包括：从微小输入实现冷启动，通过MPPT（最大功率点跟踪）或IV曲线跟踪寻找最佳工作点，进行功率转换与调节，最终为储能元件（电池或超级电容）充电，或直接为低功耗负载供电。典型应用场景涵盖可穿戴设备、远程传感器、资产追踪器和户外物联网节点。

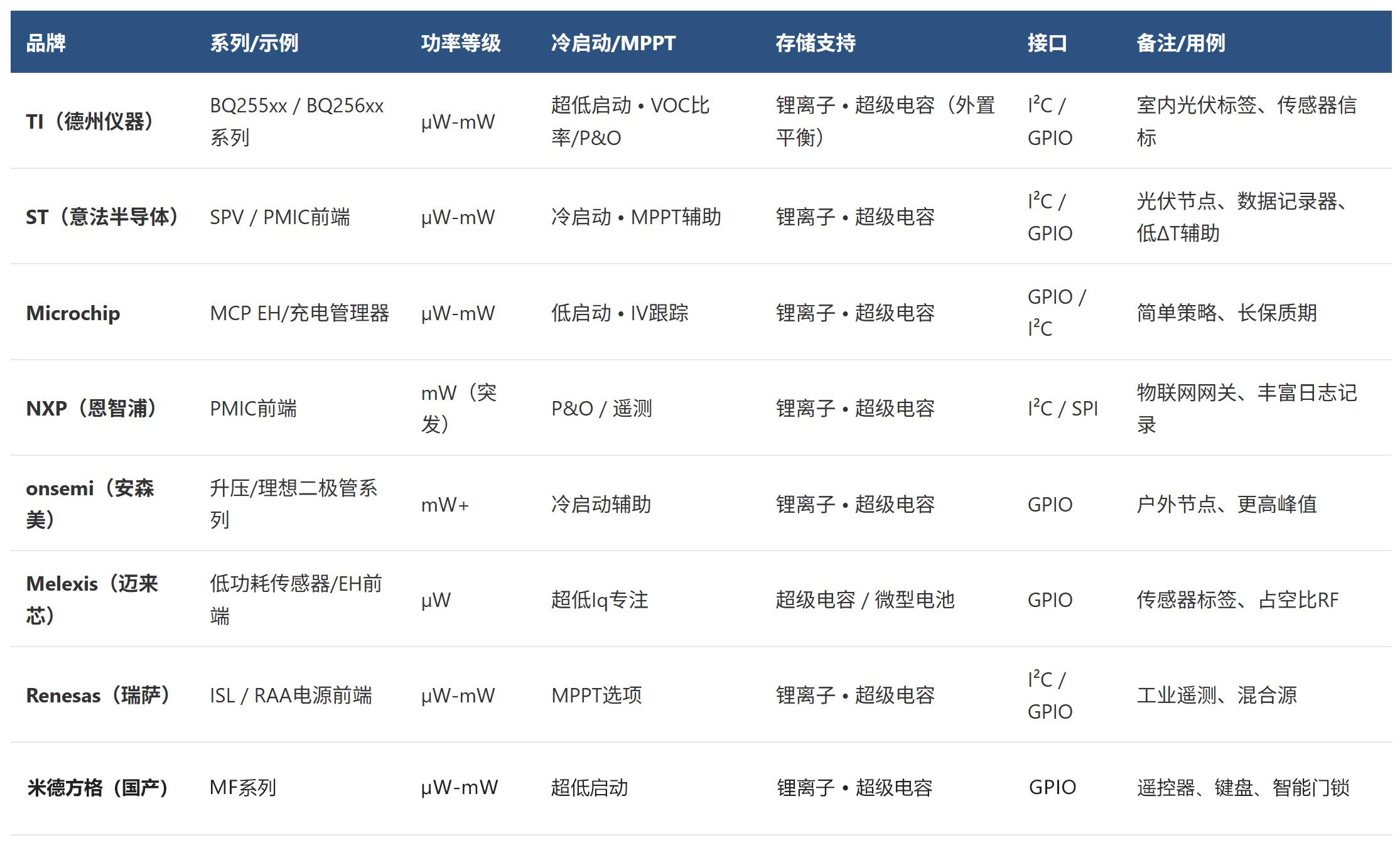

目前，该产品的主要供应商包括TI（德州仪器）、ST（意法半导体）、瑞萨等国际大厂，国内厂商米德方格也推出了MF系列产品参与市场竞争。

能量收集PMIC设计常见问题解答

以下是关于效率、输入需求、兼容性和EMI抑制等关键设计问题的简明解答。

Q: 为什么室内效率低于室外？

室内照度通常比室外低2-3个数量级，导致转换器的静态电流和漏电流在总功耗中占比显著增加。建议采用开路电压（VOC）比率法进行MPPT，尽可能降低芯片静态电流，并根据能量收集的长空闲周期合理确定储能容量。

Q: 冷启动在弱光下失败——该怎么办？

首先验证输入电压和功率是否满足芯片最低启动要求。如条件允许，可预先为储能元件充电；或考虑增大光伏/热电采集面积、选用更低损耗的整流器方案。

Q: 哪种能量源适合我的设备？

室内光伏：适用于电子标签、蓝牙信标等超低功耗场景

室外光伏：适合较高占空比的传感器节点

热电：适用于存在稳定温差的工业或人体环境

振动：适用于机械设备监测场景

选择时需将MPPT算法与能量源的动态特性相匹配。

Q: 如何为突发无线电负载确定存储容量？

按公式 E=½CV2 计算储能，建议储备能量为突发需求的2-3倍；在射频模块附近添加本地去耦电容，并采用滞环控制定义欠压锁定（UVLO）阈值，防止电压抖动。

Q: 可以混合使用电池和超级电容吗？

可以。建议电池承担能量密度需求，超级电容应对峰值电流冲击；需添加电池均衡电路和理想二极管OR-ing电路防止电流倒灌。

Q: 锂离子电池应遵循哪些JEITA规则？

严格遵循恒流/恒压（CC/CV）充电曲线的温度分区控制；接近满充时逐步减小充电电流；在高温/低温环境中进行电流降额，以延长电池循环寿命。

Q: I²C vs 无总线——如何选择？

I²C/SPI：支持遥测数据采集和策略动态调整，适合需要日志记录或远程固件更新的场景

无总线：静态电流更低，适合极致功耗敏感的应用

Q: UVLO/PG阈值——有什么建议？

根据实际储能容量和负载峰值电流需求进行校准；设置适当的电压裕量和滞环宽度，避免在能量源波动时产生频繁的开关抖动。

Q: 热电极性翻转——如何处理？

采用输入端OR-ing电路或桥式整流结构；如芯片支持，可在固件中检测极性翻转事件；设计时应在小温差条件下验证冷启动能力。

Q: 振动收集器无法提供足够的能量。

重新匹配谐振频率与目标振动频谱；降低整流器导通损耗；必要时增加电荷泵或升压电路；通过占空比调节使能量采集与数据上报周期相适应。

Q: EMI干扰无线模块。

缩短开关电源的电流环路面积；添加π型滤波器或共模电感（CMC）；布局时使射频电路远离高dV/dt节点；使用近场探头或频谱分析仪进行扫描验证。

Q: 验证时应记录什么？

建议建立完整的测试记录：输入电压/功率、输出电压/电流、转换效率、工作温度、MPPT运行模式、电源良好（PG）/故障（FAULT）事件，以及固件版本和PCB修订号用于问题追溯。
