这是网友很久之前寄来的一个控制器。

看样子是一个控制风扇的控制器。

顺道还有电源照明控制。

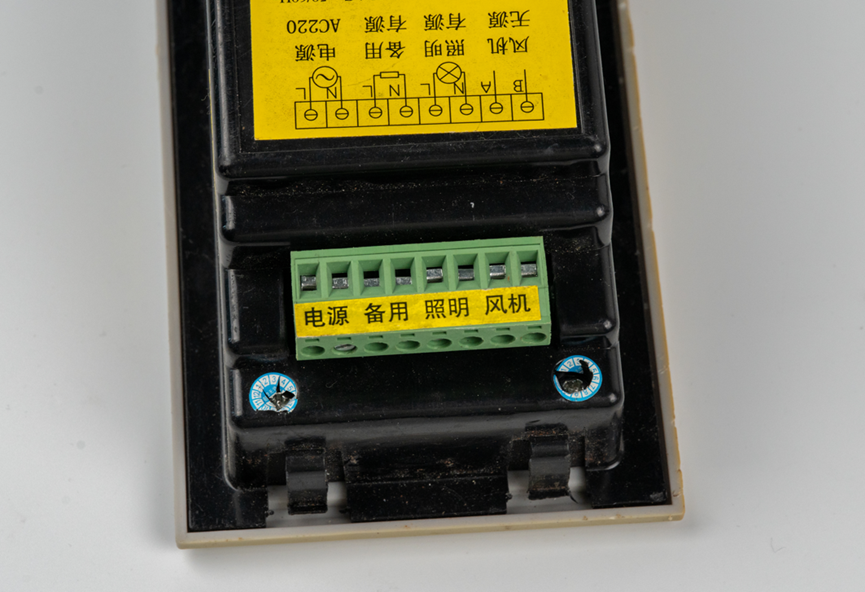

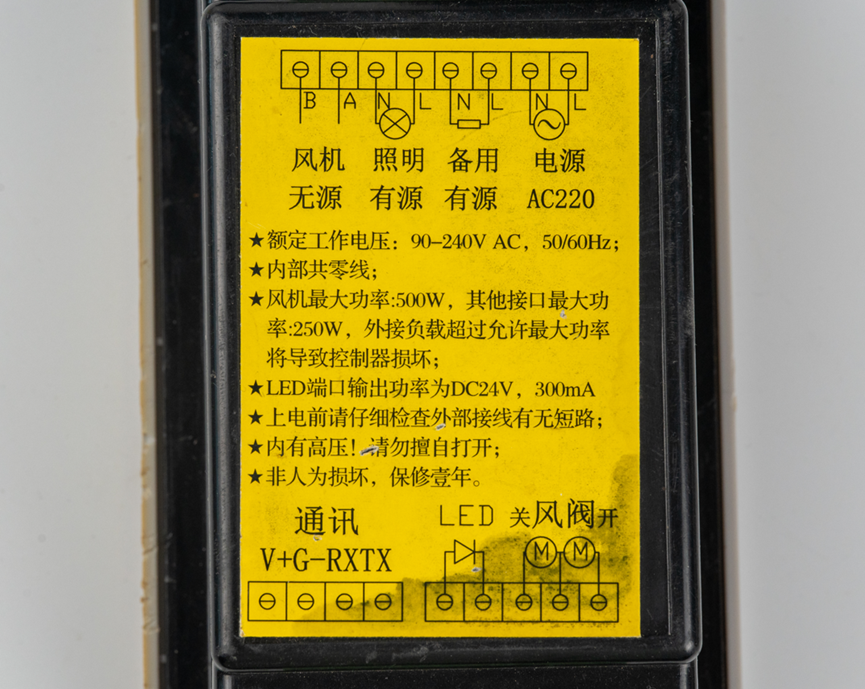

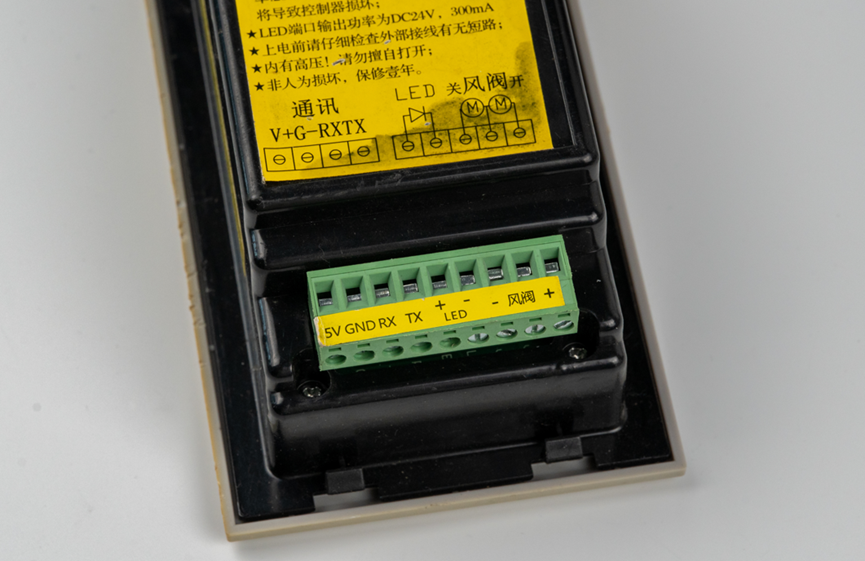

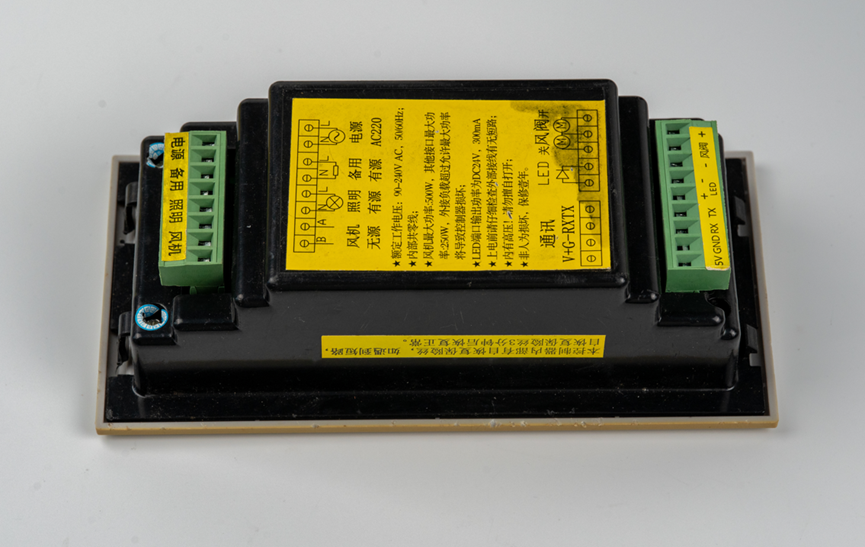

壳上的标签纸上有详细的接线说明。这个控制器交流供电,风机最大功率是500W,LED端口输出电压是24V,电流300mA。

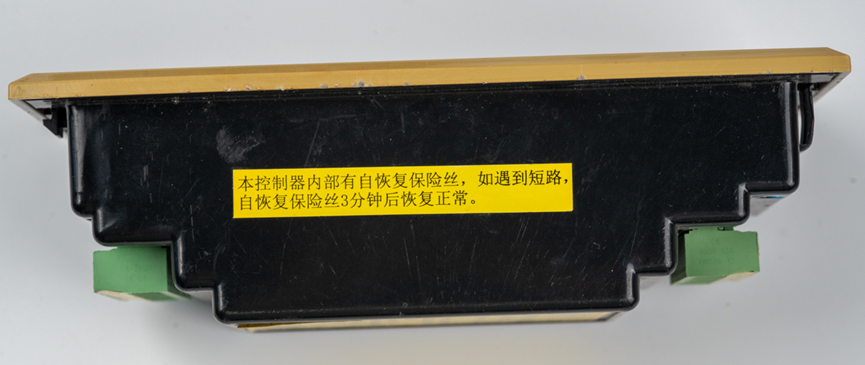

壳子侧面写着“本控制器内部有自恢复保险丝,如遇到短路,自恢复保险丝三分钟后恢复正常”。就喜欢这种产品,耐用。

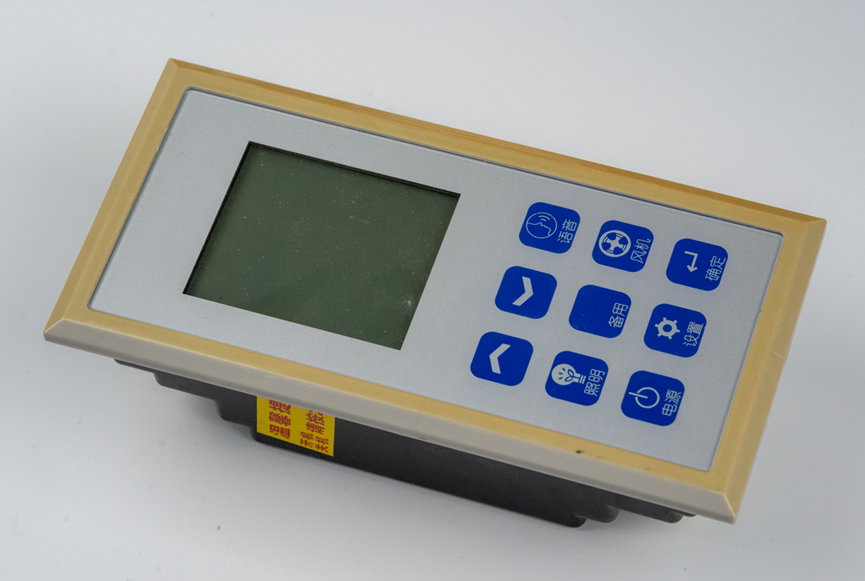

正面有屏幕和9个操作按键。

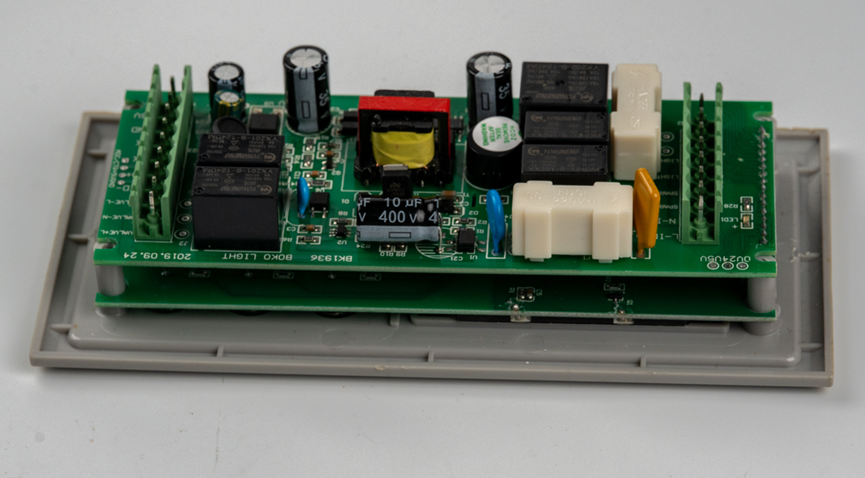

拆解之后,里面有两层电路板。

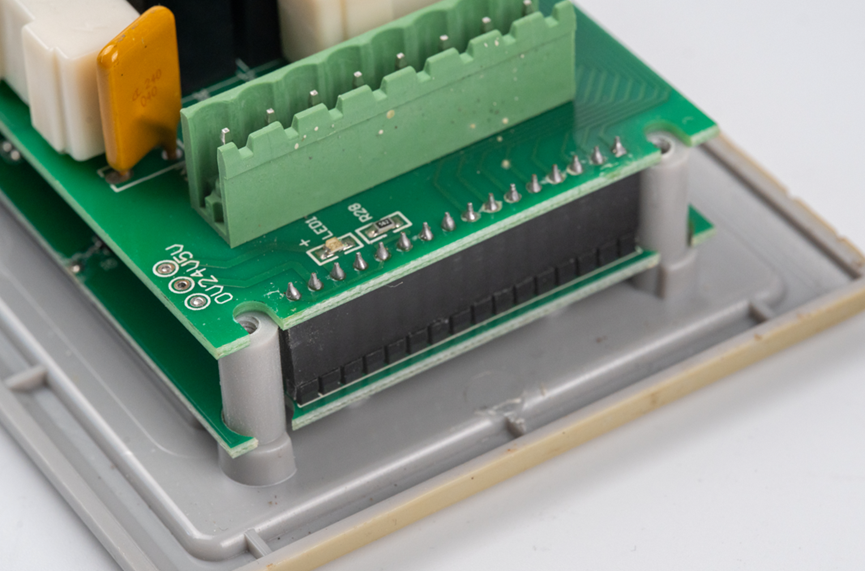

两个电路板通过排针排母连接。

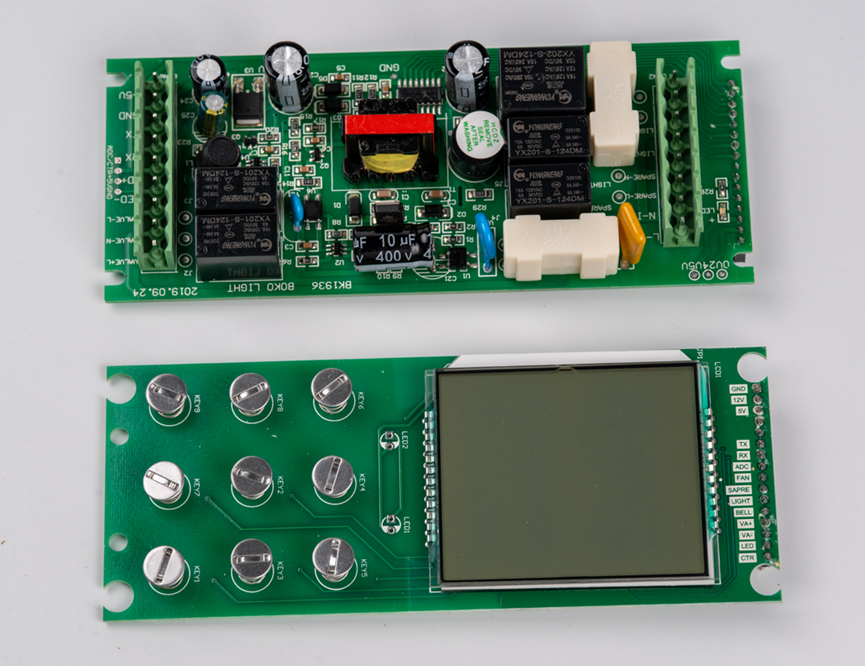

两个电路板分工明确,一个控制功率通断,一个负责显示输出和用户按键输入的处理。

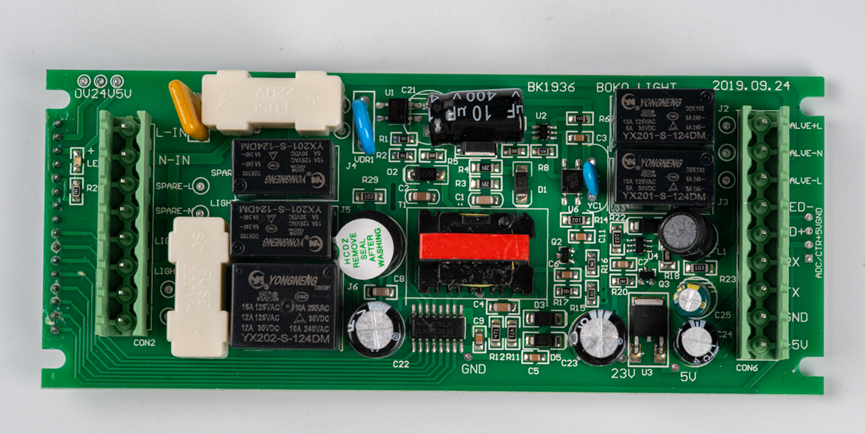

先看功率控制板。这玩意控制通断用的就是几个继电器,没啥复杂的。四颗小的继电器型号是YX201-S-124DM。

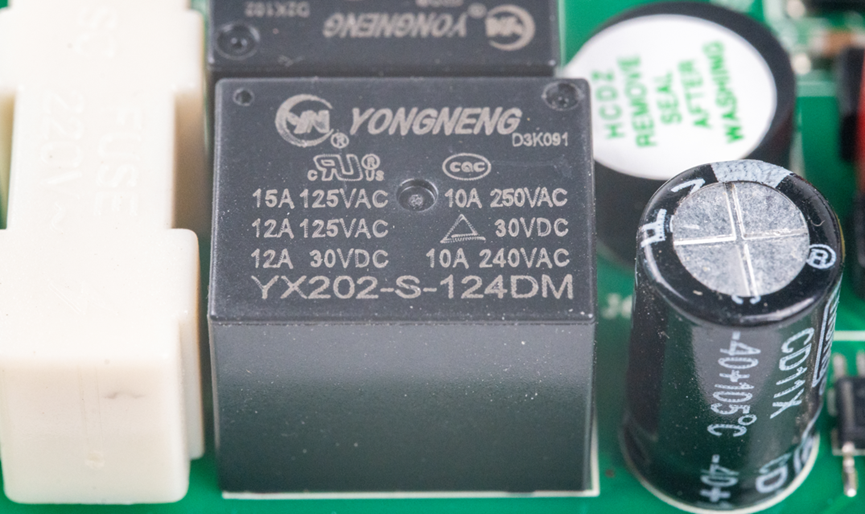

板子上还有一颗大一点的继电器,型号是YX202-S-124DM。这个继电器的功率显然比前面的四个小可爱大很多。

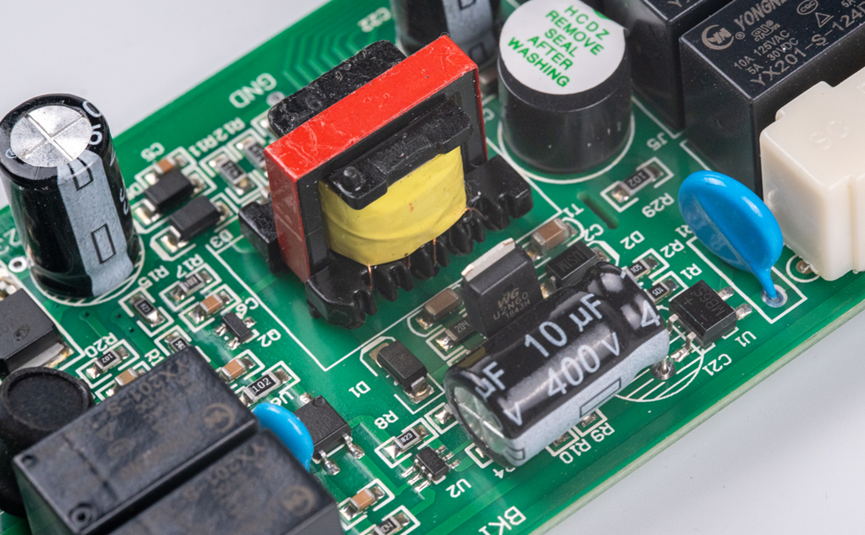

板子上其他的电路是把交流供电整流降压之后变成5V给控制系统供电。整流桥后面是一个400V耐压,10uF容值的电解电容。

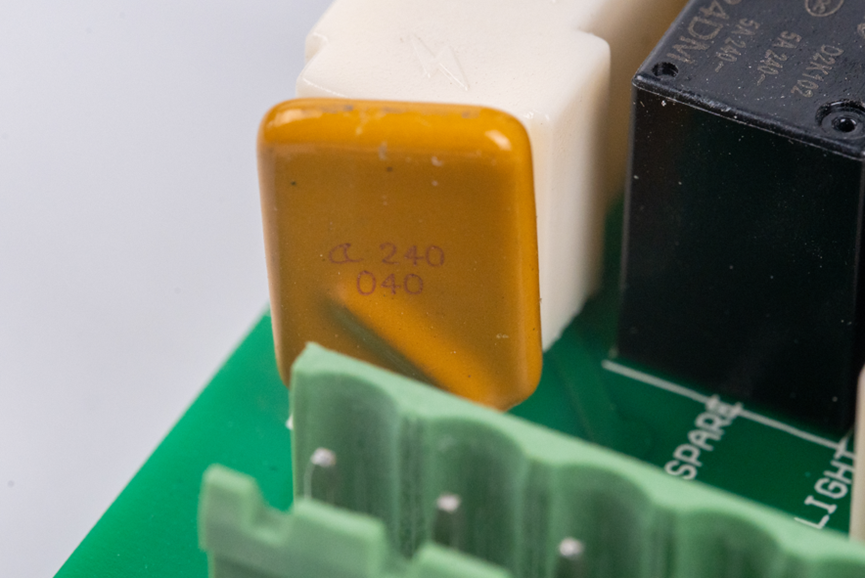

这个黄色的薄片元器件就是前面壳子上的提示里写的自恢复保险丝。

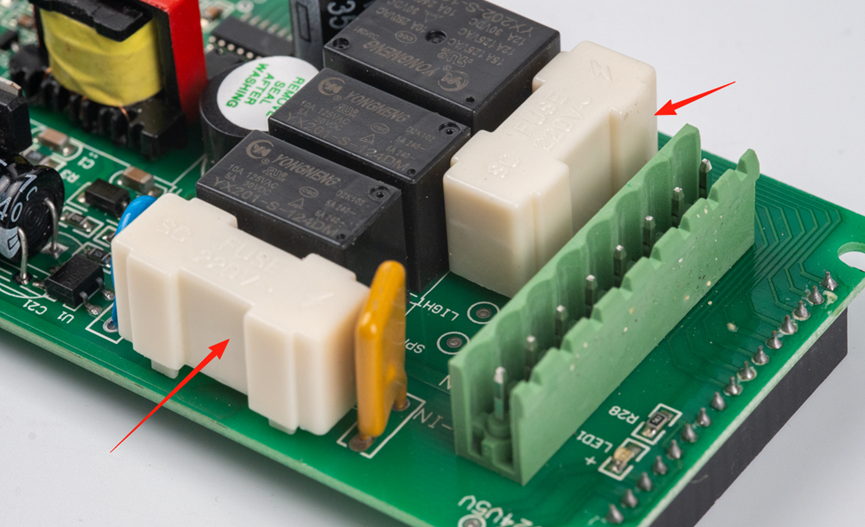

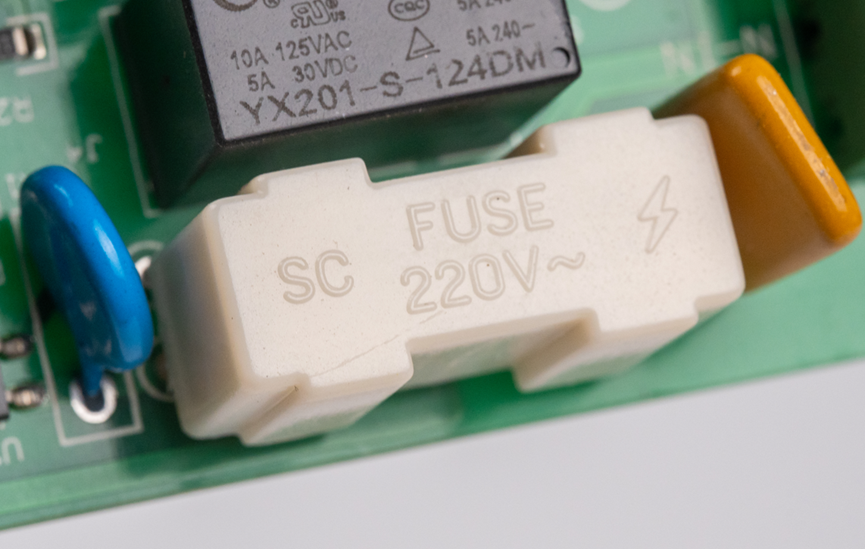

除了那个自恢复保险丝,板子上还有两个白色壳里装的也是保险丝。

上面写了FUSE 220V。

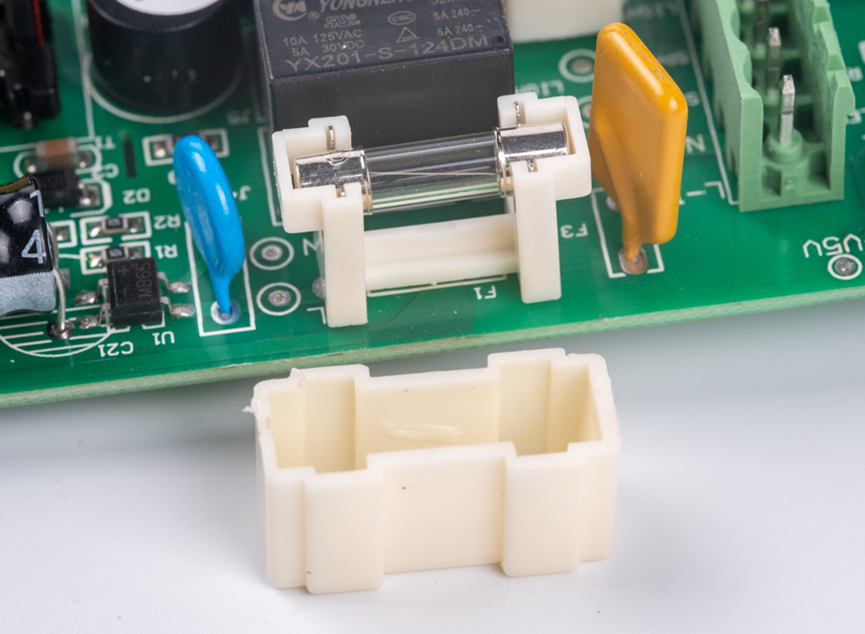

盖子拔起来之后下面安装的是这种玻璃封装的一次性保险丝。

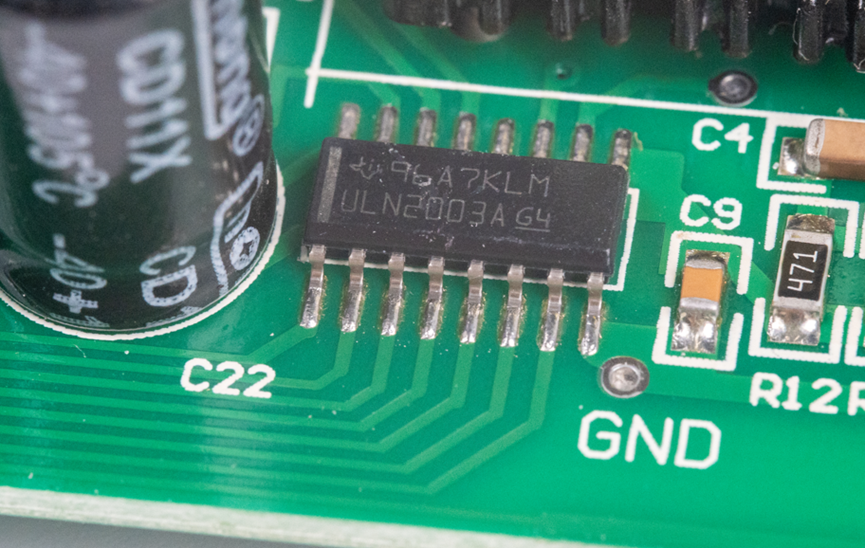

板子上有一颗ULN2003。这是一颗达林顿三极管阵列,我以前用这个做过电机驱动。

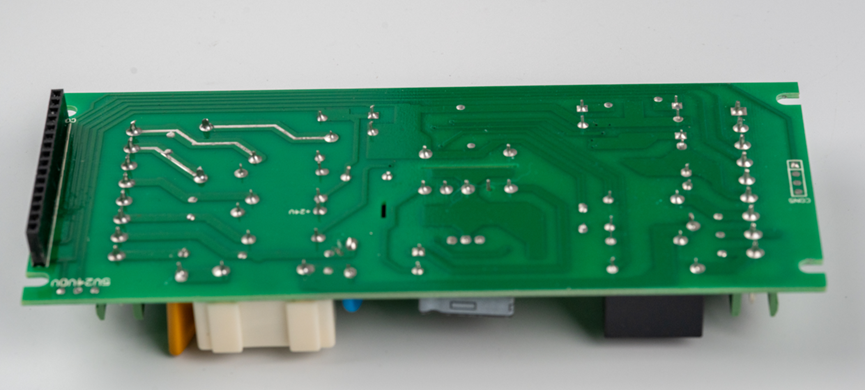

这个功率板的背面是比较干净的,没有器件。

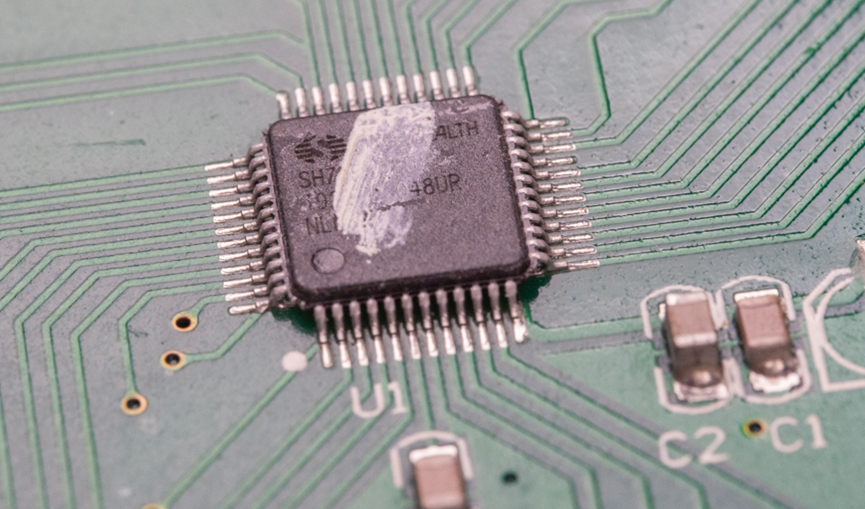

这是另一个负责显示和按键输入的板子。板子背面有个LQFP封装的芯片。这芯片看起来是中颖的。但是具体型号看不到了,上面被抹了东西遮挡住了。

板子另一面是段码屏和9个电容触摸按键。

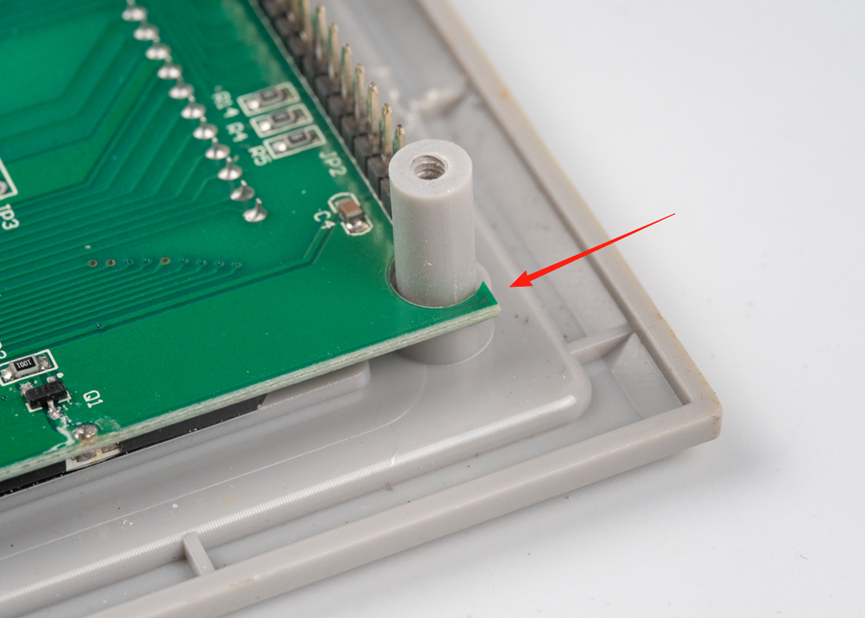

板子四个角的孔是为了方便套在前壳的柱子上。

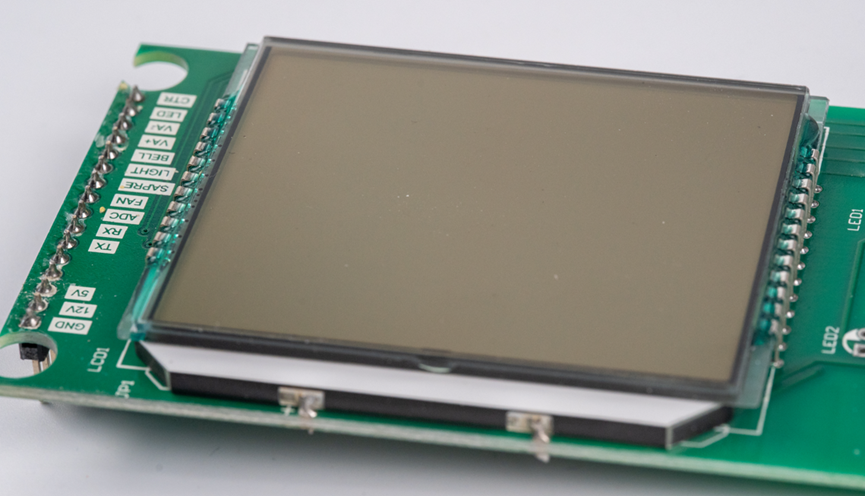

段码屏特写。

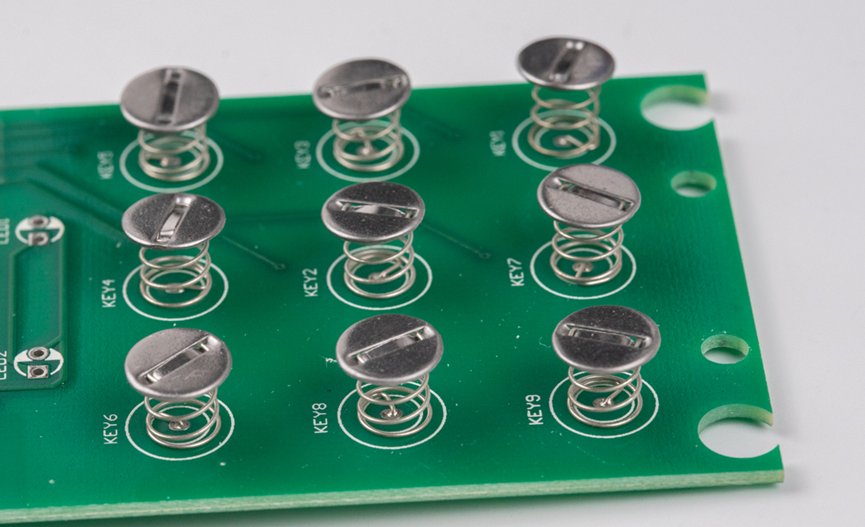

电容触摸按键特写。

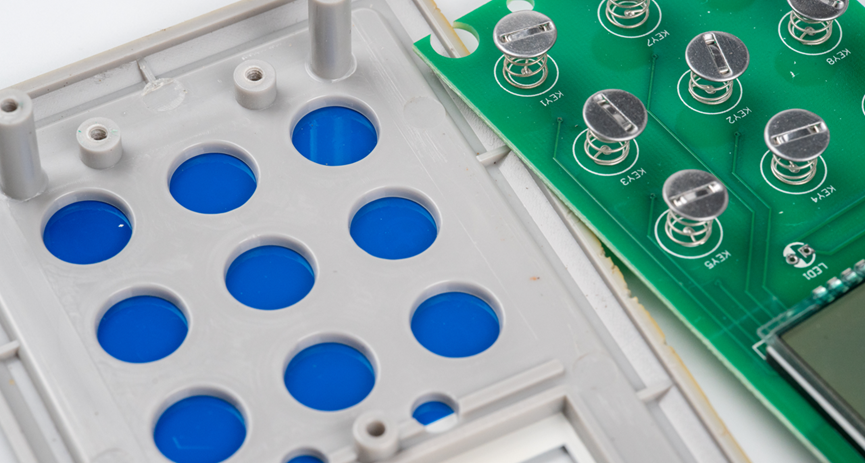

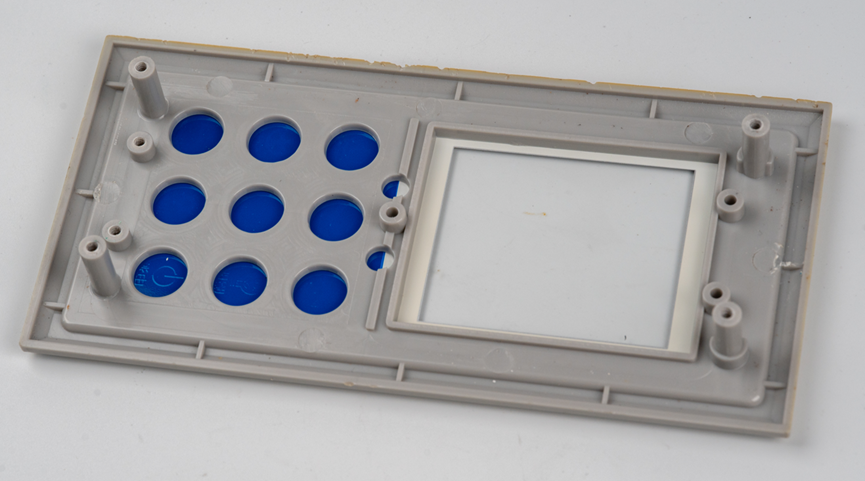

当板子安装在壳上时,这些电容触摸按键上的小金属帽子就会嵌入到前壳上留出的孔位。

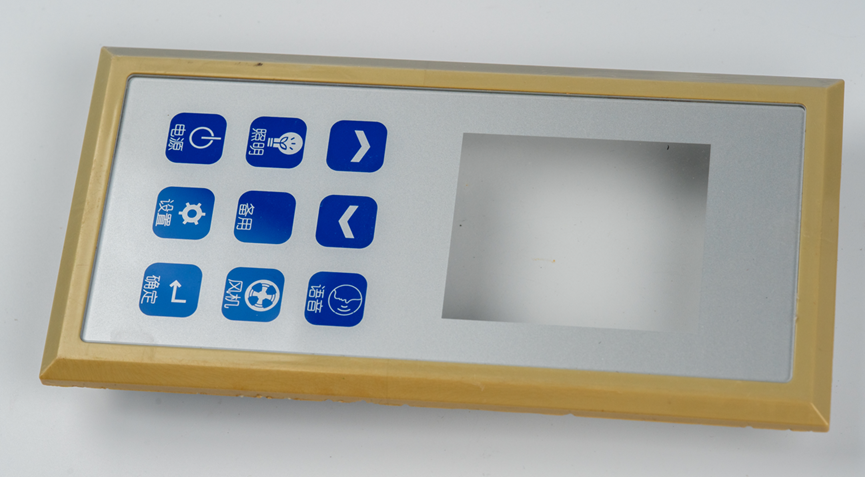

整个屏幕显示及按键处整个用了一个面板。

然后把整个面板嵌入到前壳上。

以上就是整个风扇控制器的拆解过程,整体来说比较简单,电路上也没啥复杂的东西,所以这算是一次没啥亮点的拆解。
