3.9元捡漏一个绿联四口USB集线器电路板

置顶

精

活动

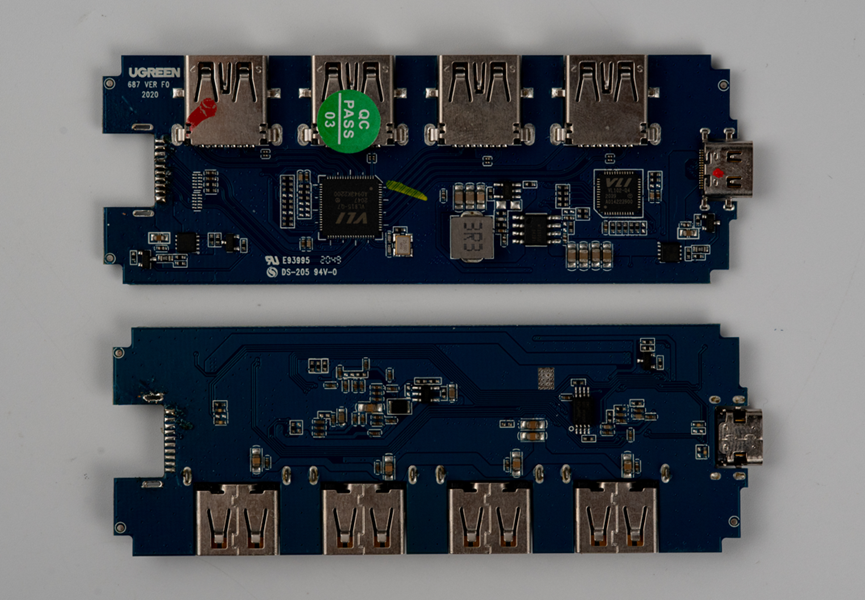

花了7.8元买了两个USB HUB，一块是绿联的，另一块也是绿联的。

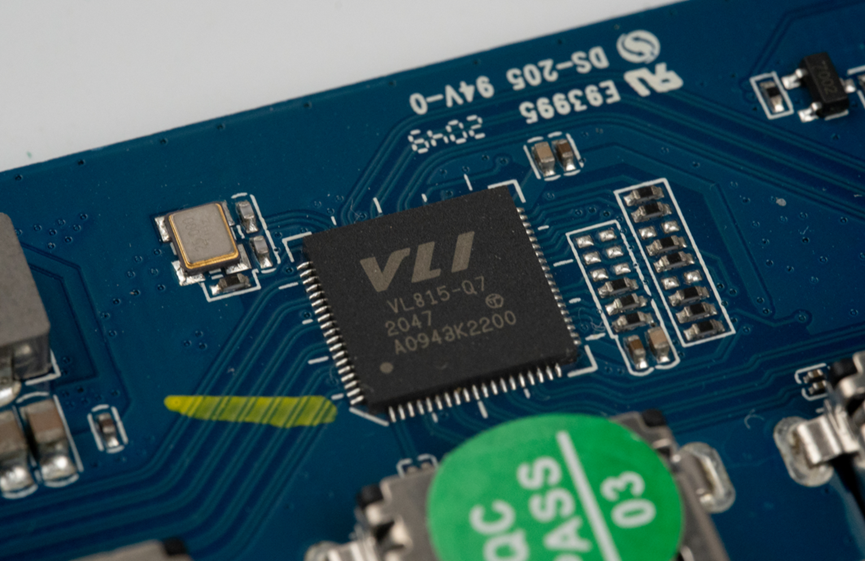

这两块板子上的HUB芯片型号是VL815-Q7。

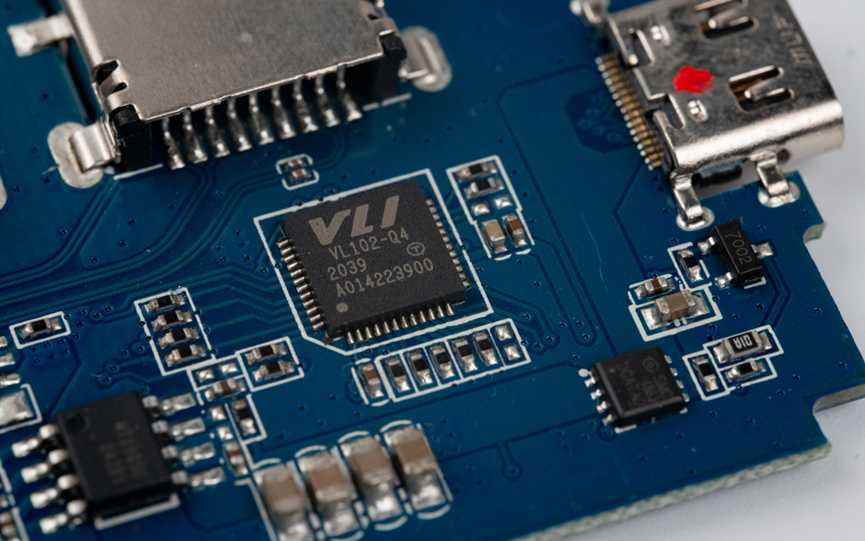

另外还有一颗VL102-Q4。前面也说过，VL102 是一款高度集成的单芯片 DisplayPort Alternate mode 和 Power Delivery 3.0 控制器。看起来这个Type-C口有视频输出或者PD供电的功能。

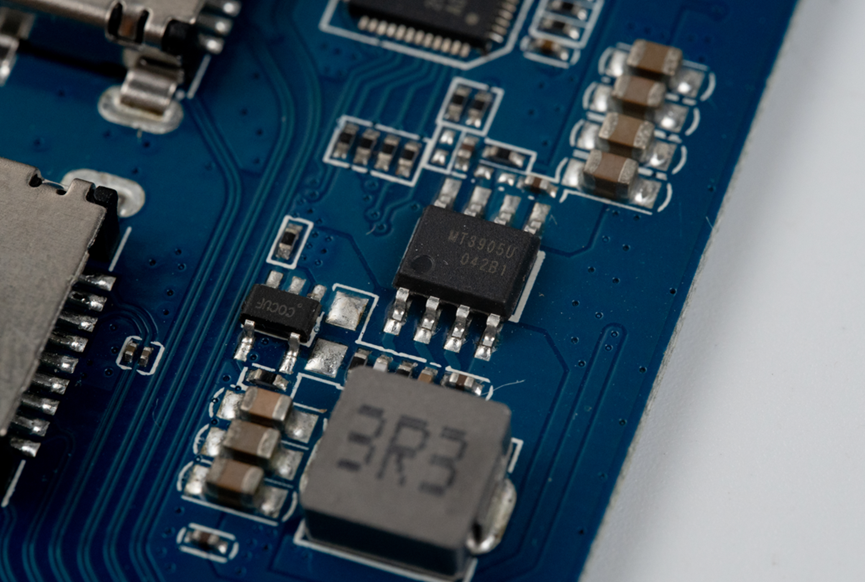

DC-DC电源芯片，型号MT3905U。

上行口的VBUS进来之后，经过一个AOS的PMOS之后为板子供电。

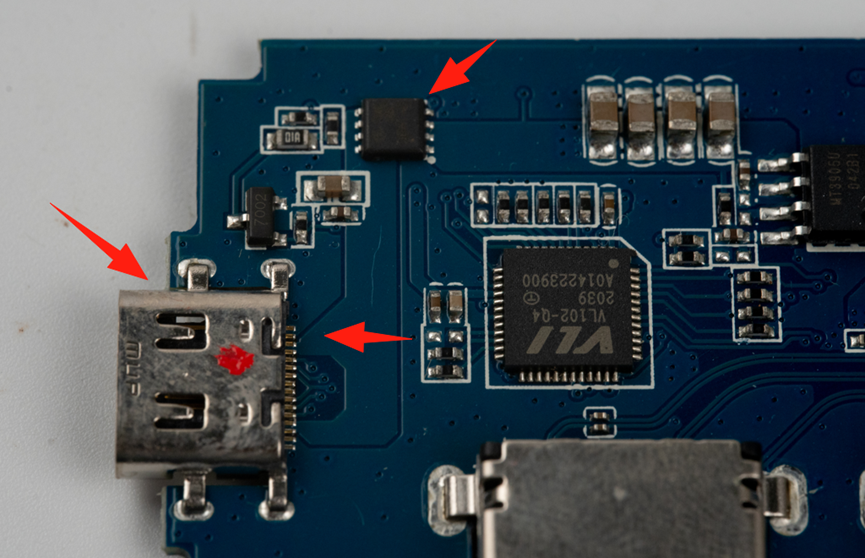

同理，右端的Type-C供电口的VBUS进来之后也经过一个PMOS。

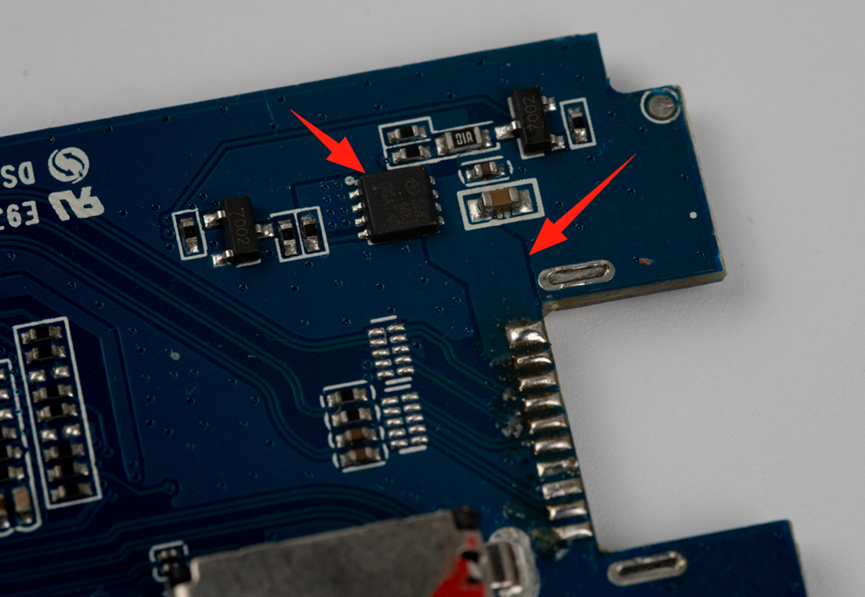

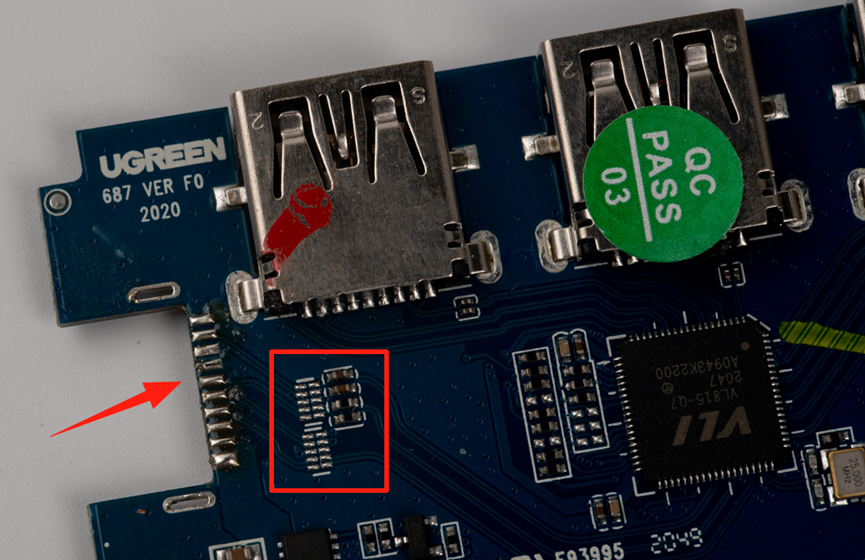

左边的上行口既可以焊线，也可以焊接Type-C连接器。USB信号线上的ESD保护二极管空贴未焊接。
