前两天逛闲鱼时无意间看到了这款三星YP-55 MP3，好奇心驱使下买了回来，耗资25大洋，肉疼。

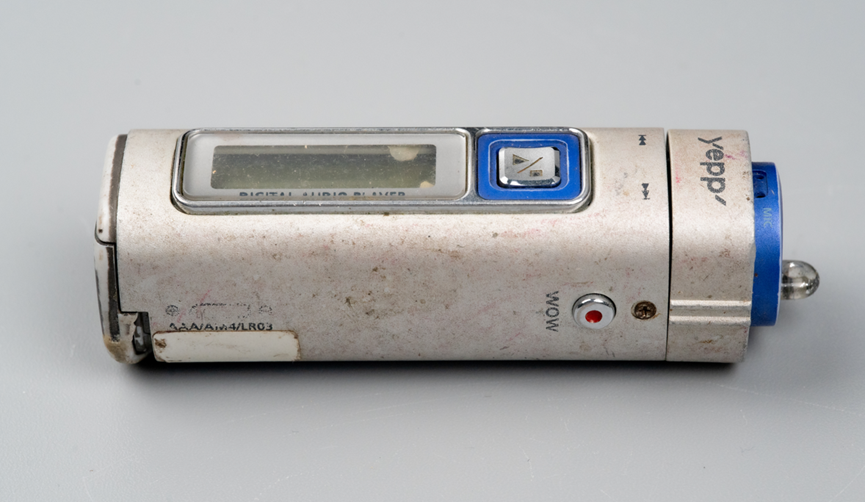

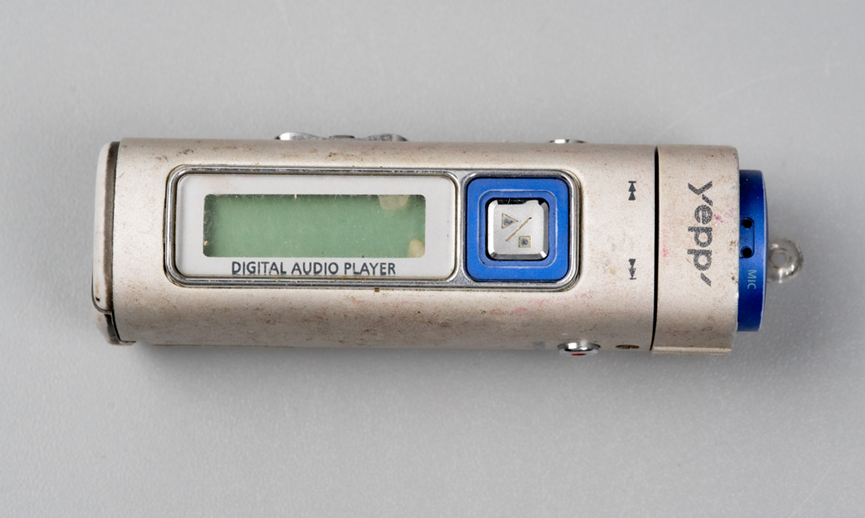

不过不得不说，这款2003年发布时售价高达1200左右的MP3，做工还是挺不错的。首先外壳看着挺复杂，右边整个是一个旋钮。

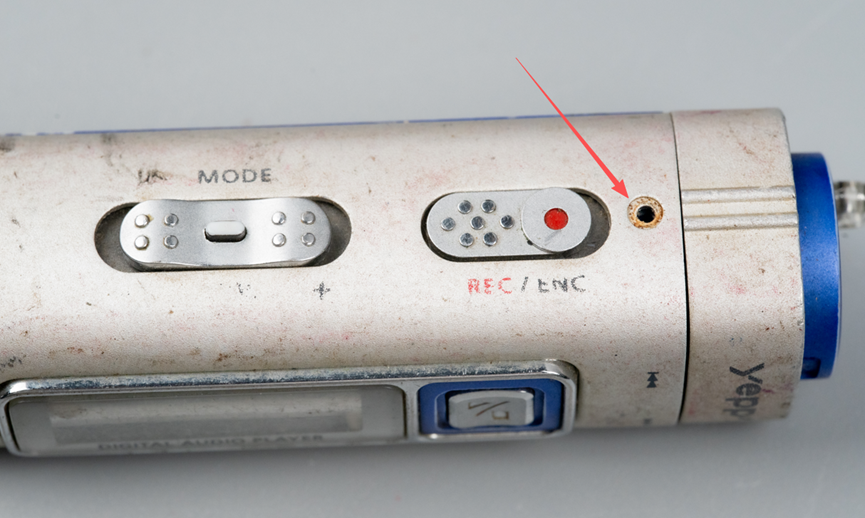

侧面还有模式切换滑动开关和录音滑动开关。

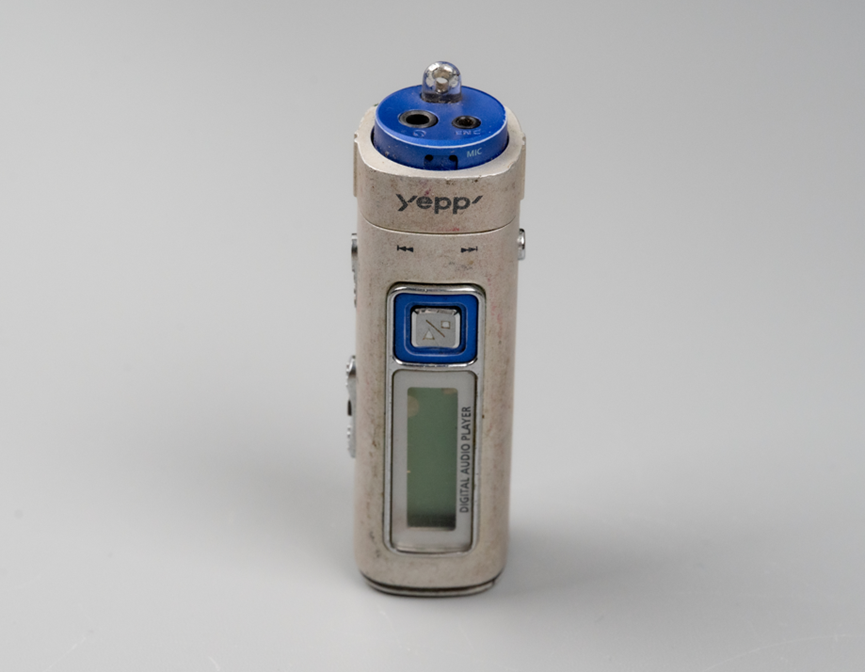

顶部有一个栓挂绳的环，还有耳机和麦克风插孔。

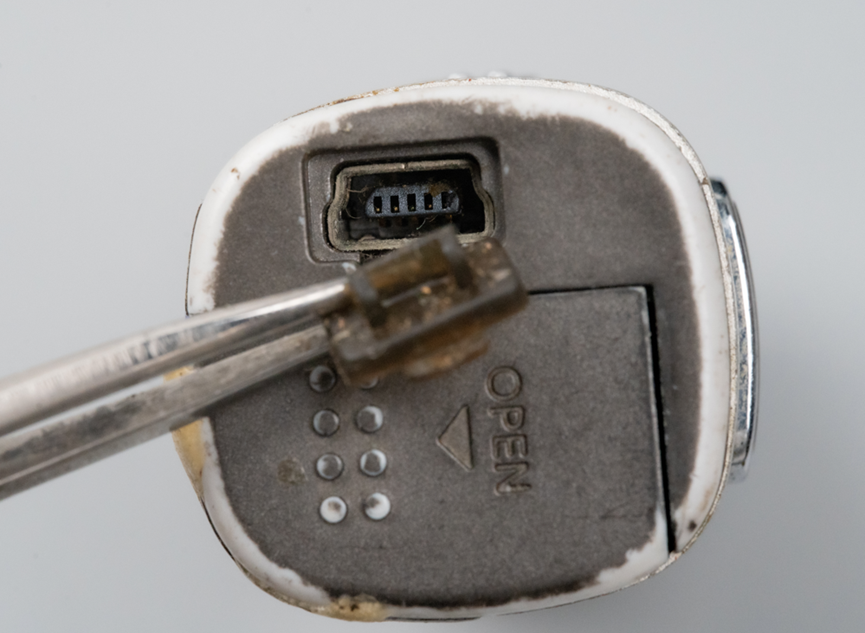

底部充电口还是Mini USB连接器。看来这个连接器的产品周期不短啊。

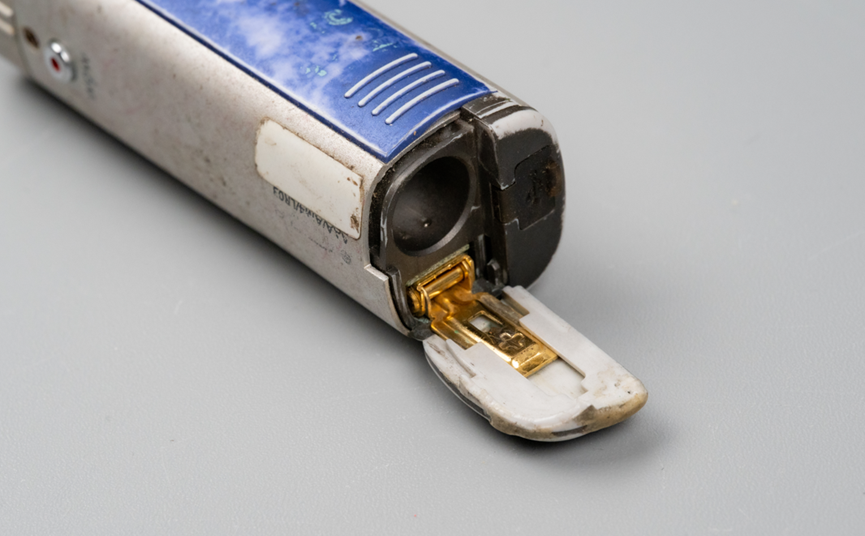

底部盖子打开可以装一个7号电池进去。多少年的产品了，电池正极金属片竟然还金灿灿的，没有生锈的痕迹，这主要还是得益于没有把电池放在里面，否则已经没法看了。

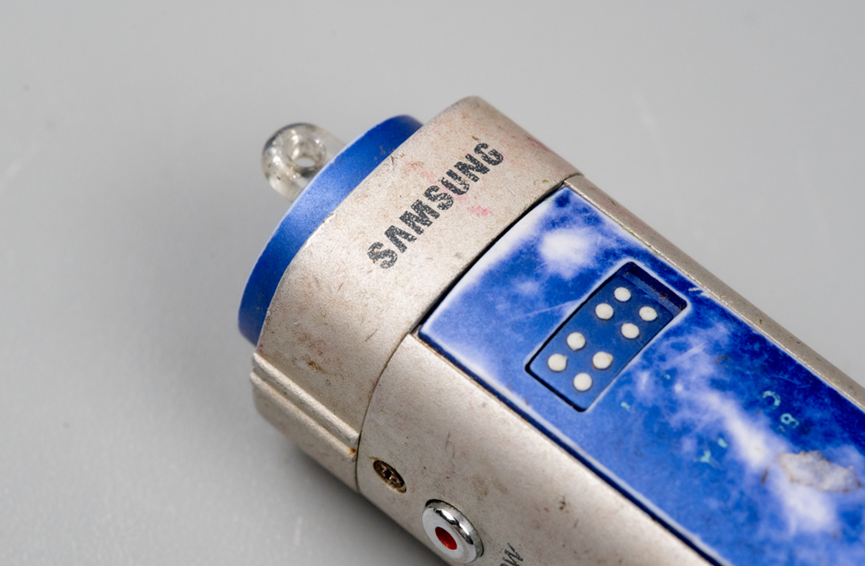

三星的Logo印在顶端的旋钮上。说实话，2003年那时候一个MP3卖1200多，真是天价了，我记得我家也就是那个时候才买的电视机，大屁股那种电视机，21寸彩色，价格才800多。而这么小小的一个MP3，就1200多了，当时能买得起这个的，也绝对不是一般家庭。由此也可见三星当年有多赚钱。

令人惊讶的是，我给装了一个电池，然后发现这玩意还可以开机。

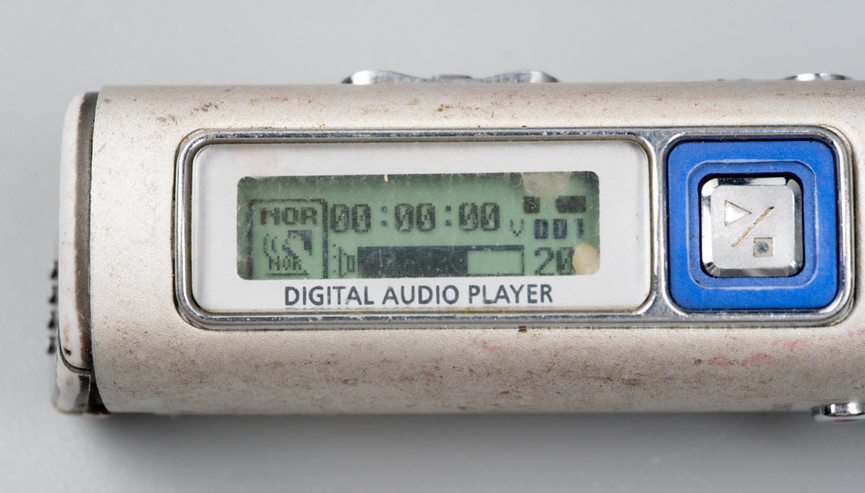

调音量时屏幕上的显示，这玩意能开机正常运行着实让我吃了一惊。但是即便能用我也要拆啊，不然斥资25买来干啥。

去掉电池之后，先把这里的螺丝拆掉。

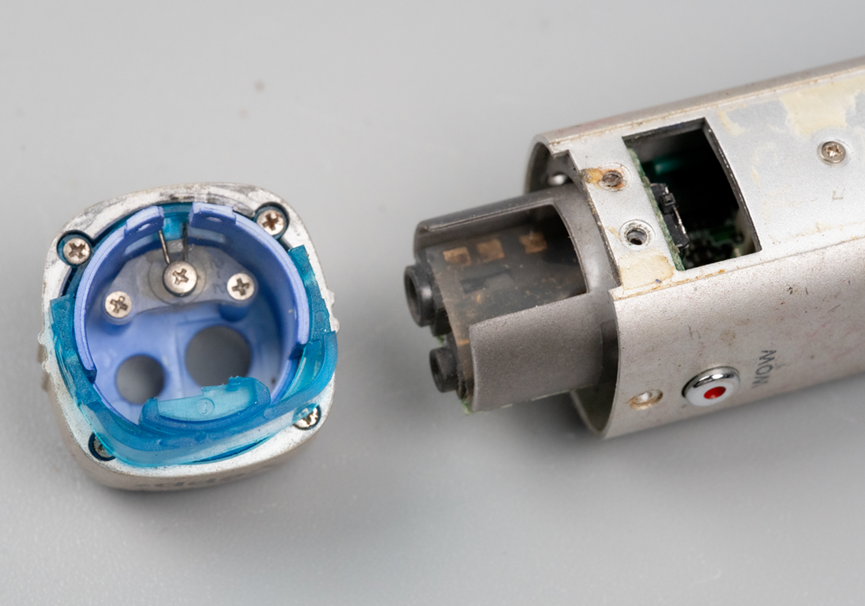

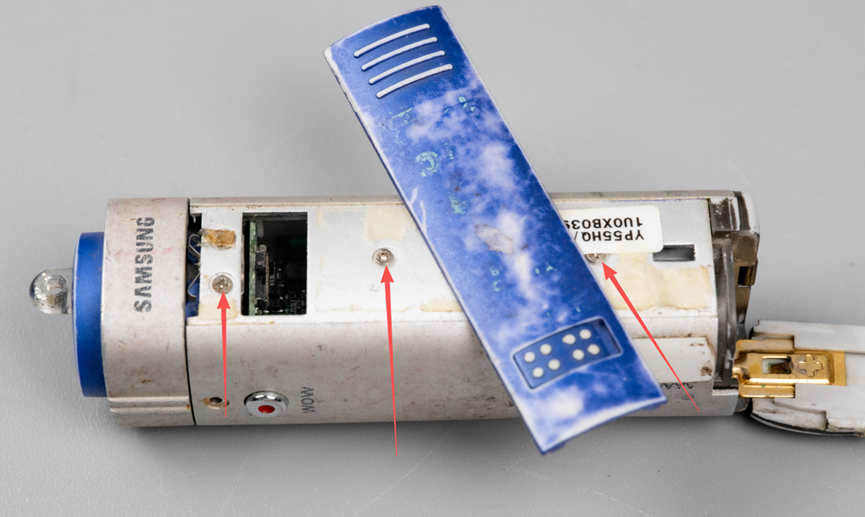

然后去掉后面的蓝色盖板，可以看到下面的三颗螺丝，而且在这个盖板下面还有一个标签。

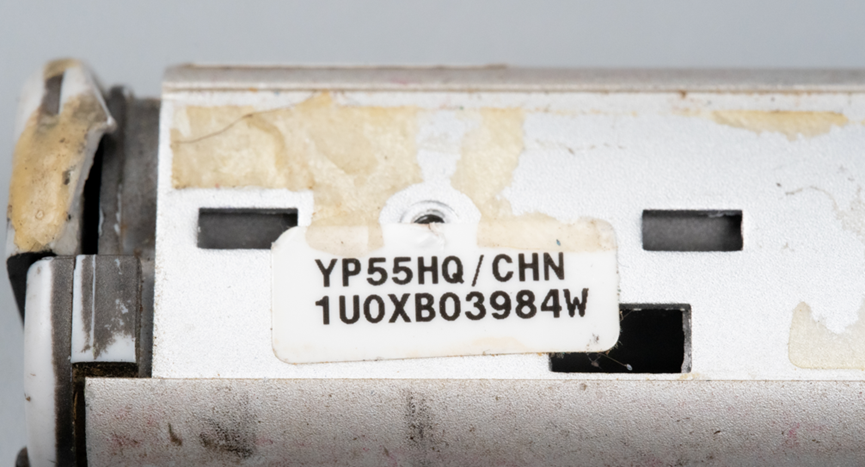

标签上面写着型号YP55HQ/CHN。

继续拆解，把这个可以旋转的套子拿下来。

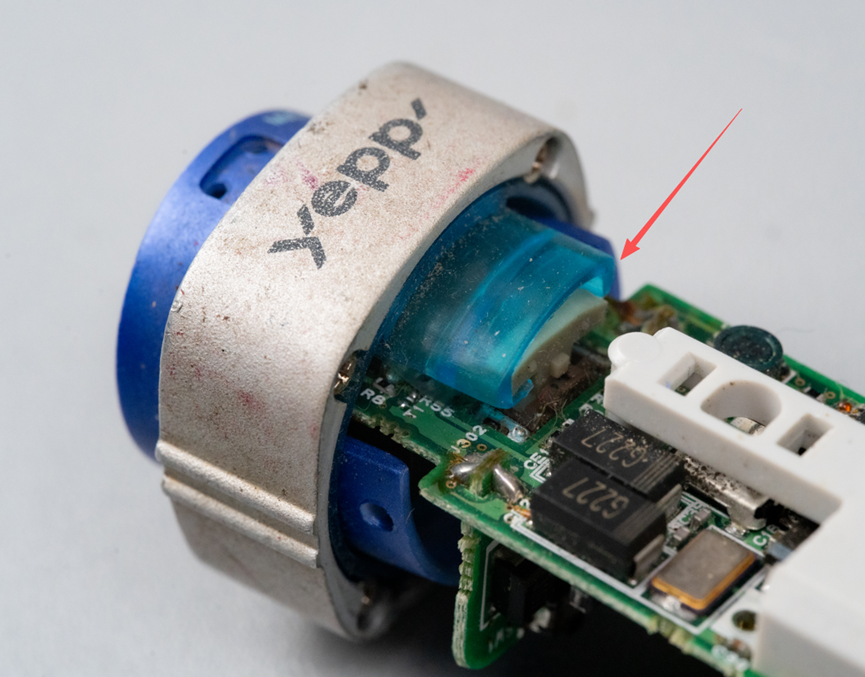

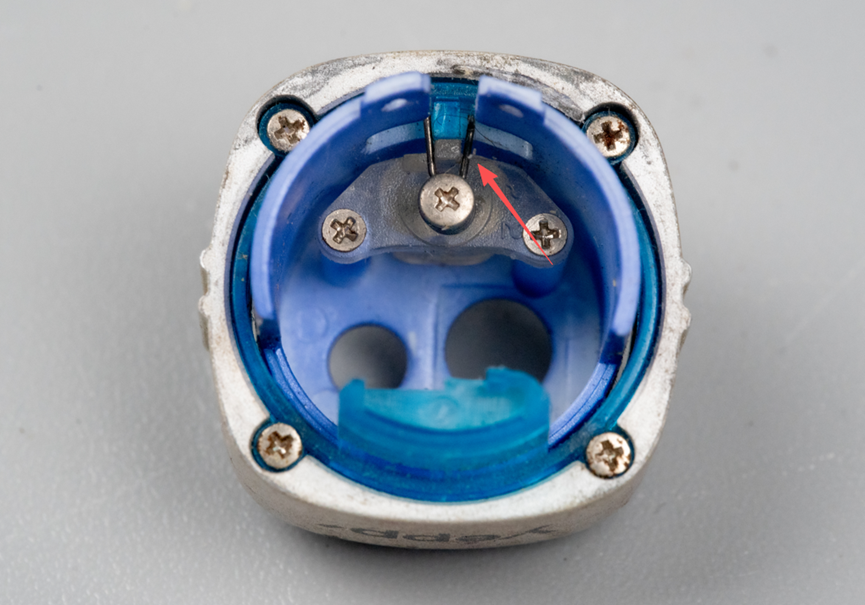

这个位置有一个卡簧，可以在旋钮拧动，触发按键之后自动恢复到中位。

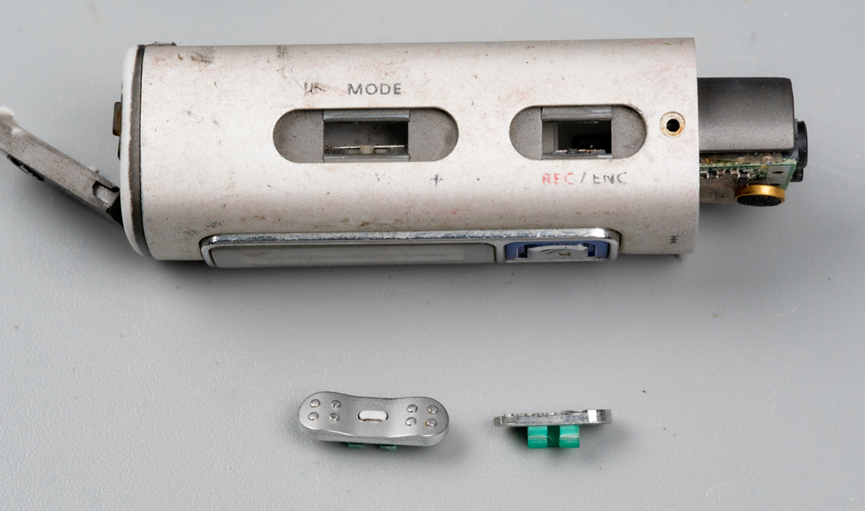

接下来撬掉两个拨动开关。

把电路板从外壳里抽出来。

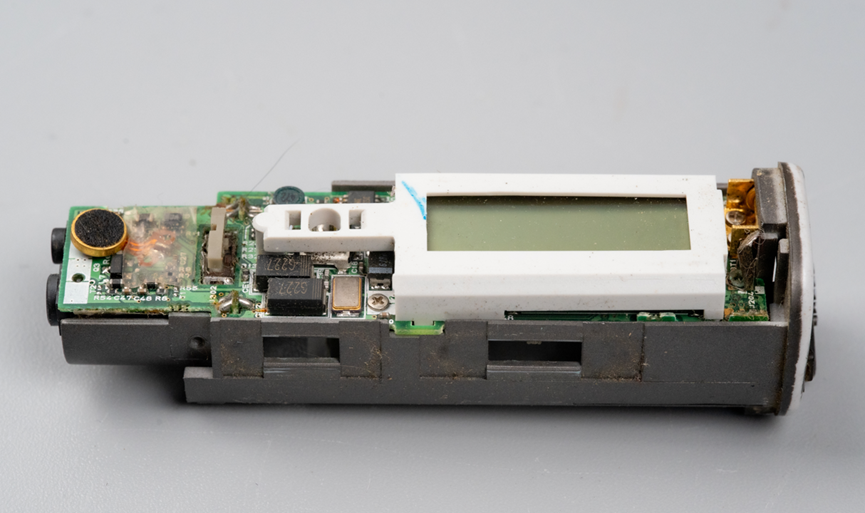

里面还有一个塑料的内衬结构。

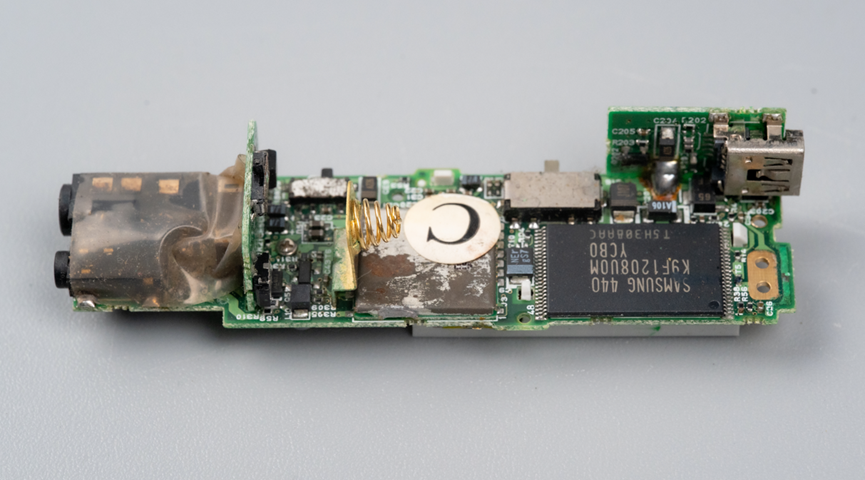

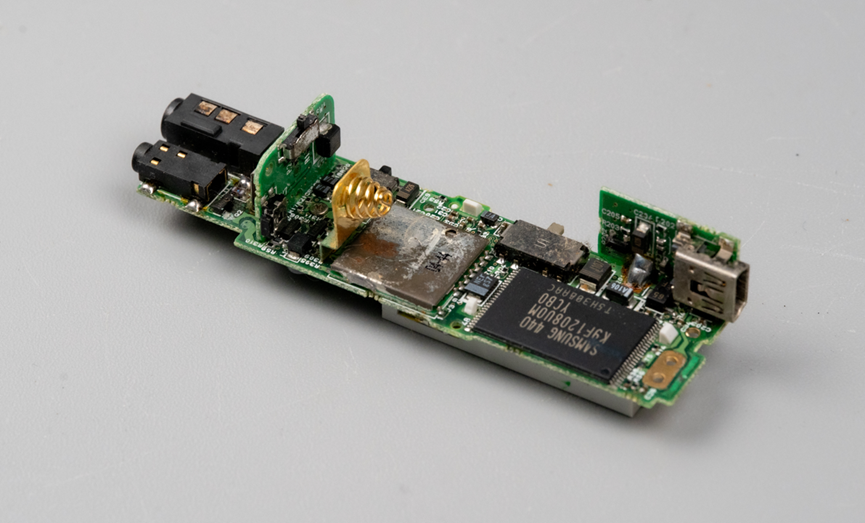

拆掉黑色的内衬结构之后，剩下的就是主板了。这个主板上面还立焊了两个小板子。左边的是一个拨动开关的小板子，右端的小板子上面是Mini USB连接器。板子上最大的一颗芯片是Flash存储颗粒。

这东西在22年前应该算得上密度比较高的电路板了吧。

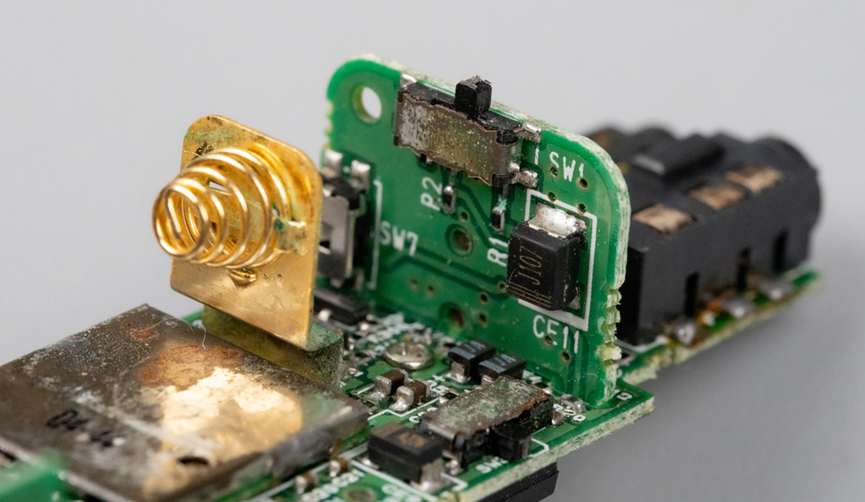

电池负极弹簧也是金灿灿的。

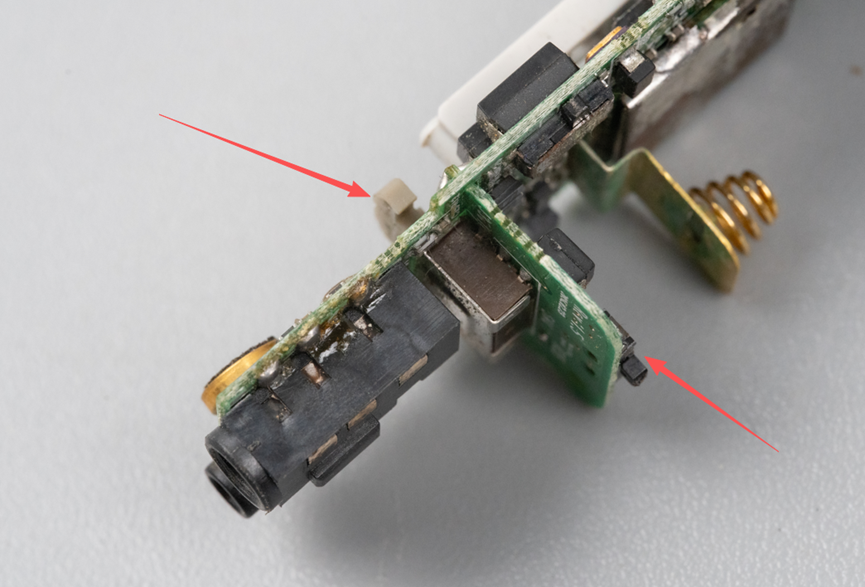

这里有一个细节。这个按键板的背面也焊接了一个拨动开关，拨动开关穿过主板伸出。

这样这个外壳上的旋钮开关套上去的时候，刚好卡住这个拨动开关。

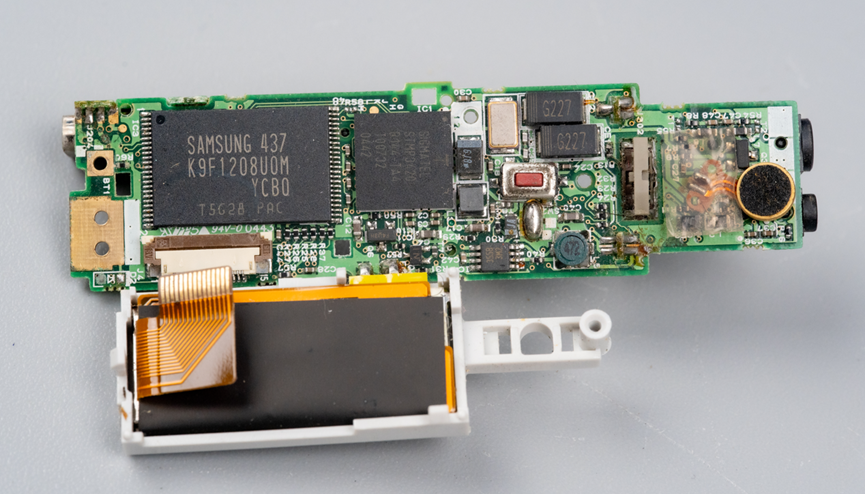

电路板另一面上面是显示屏。

板子这一面也有一颗同样的存储颗粒K9F1208U0M，两颗Flash颗粒总的存储容量是128MB。存储颗粒右边的就是这个MP3的主控芯片。

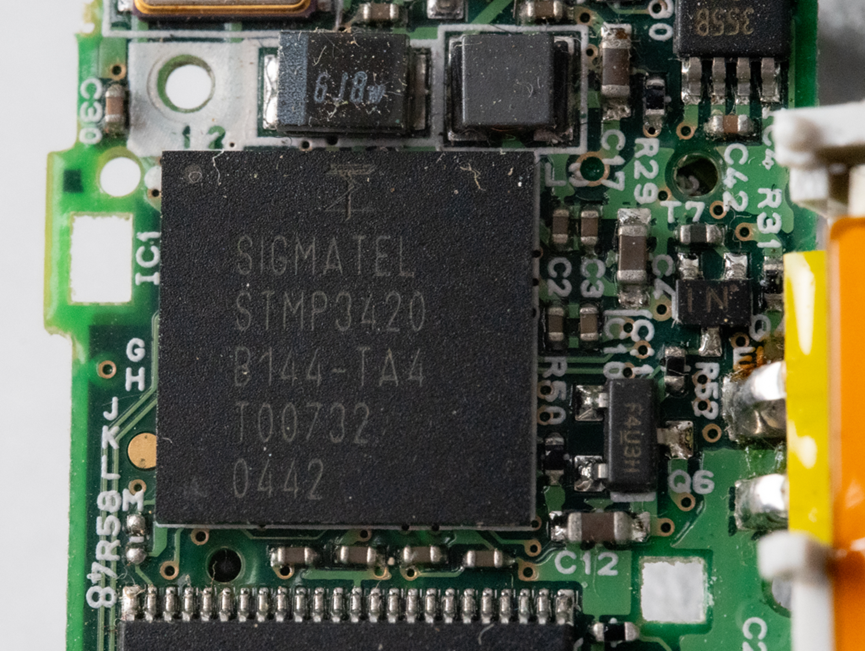

这是美国SigmaTel公司推出的音频处理芯片STMP3420，主要应用于MPS之类的产品。

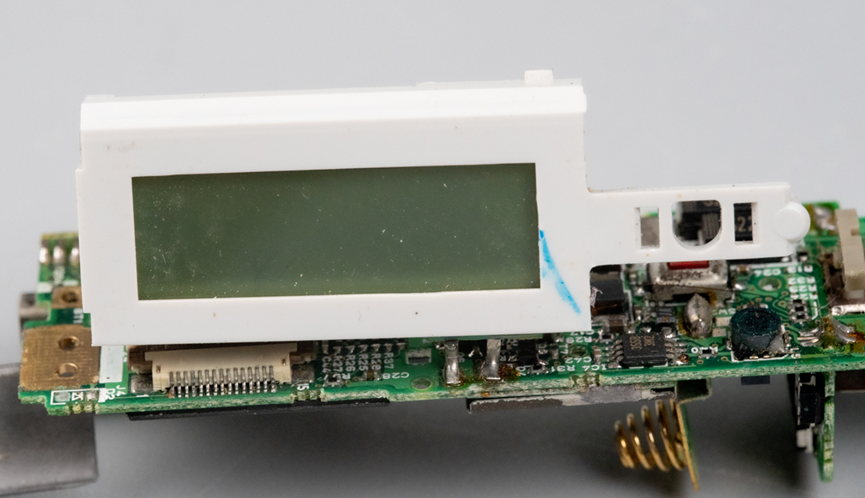

屏幕外面有一个白色塑料外壳，由这个外壳来固定、保护屏幕。

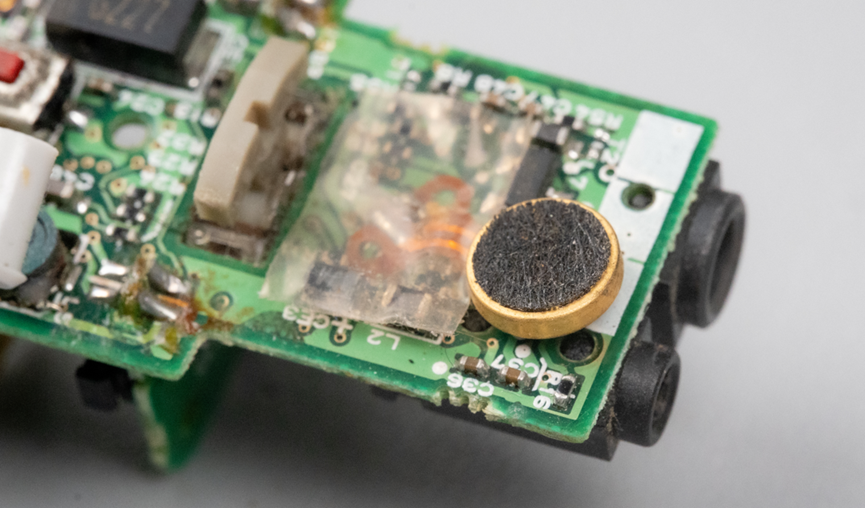

在耳机和麦克风插孔的这一端，电路板上还有一个麦克风。

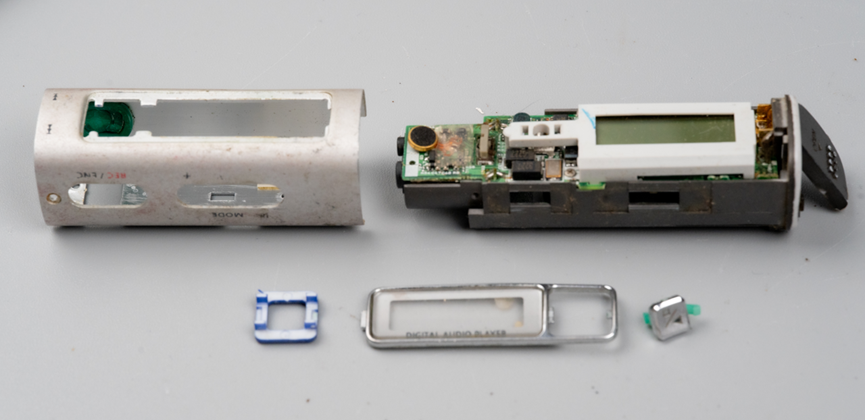

拆解完毕。这台二十年前的“天价”MP3内部所有组件都在这里了。采用了SigmaTel主控、两块闪存颗粒与精密机械旋钮，印证了当年高端电子产品的扎实做工。当然，当年高端的电子产品，如今早已失去了曾经的光环，飞入寻常百姓家。而我花25元捡回的不仅是怀旧物件，更是一段浓缩的技术简史——它见证了消费电子从少数人能用得起的奢侈品，走向普罗大众都能用得起一个波澜壮阔的历史进程。
