一、产品概述

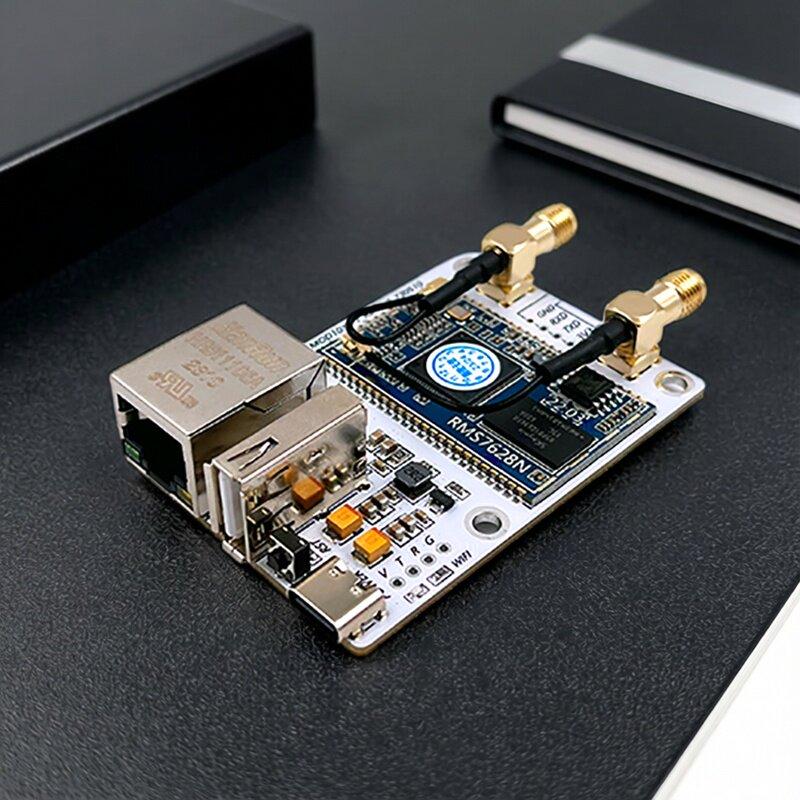

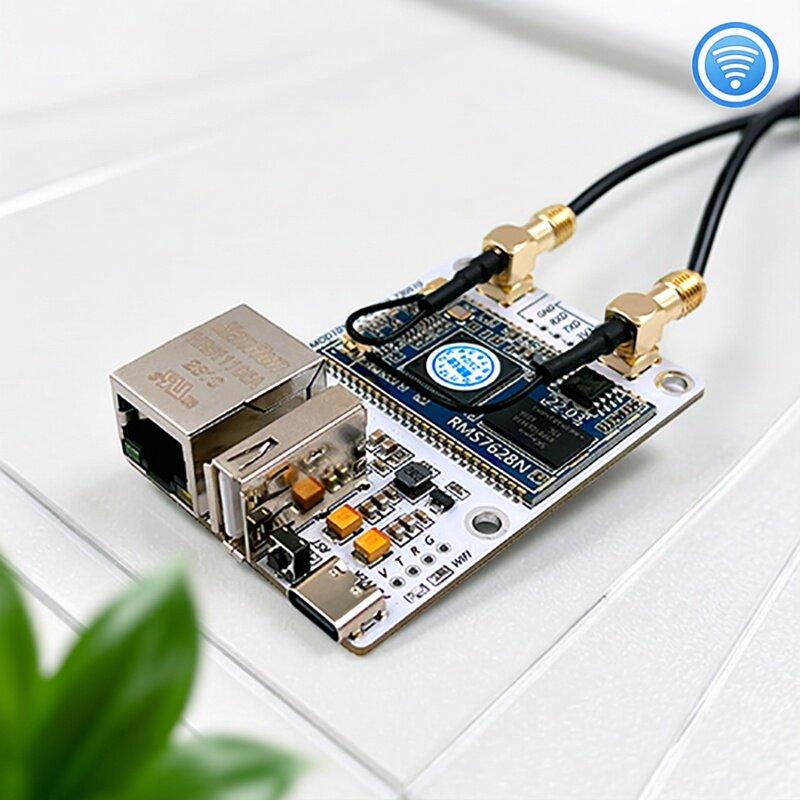

MR300C是一款专为工业及特种应用设计的WiFi图像传输模块，其核心功能是通过采集USB接口摄像头数据并编码成HTTP协议的视频流，默认推送到8080端口。安卓、iOS或电脑设备可通过浏览器或VLC Media Player播放器在局域网内直接查看视频流。同时，模块的串口UART1支持与TCP client端进行数据透传，默认作为TCP server端，IP为10.10.10.1，端口为20140，串口波特率默认115200。


该模块体积小巧（65×45×18mm），支持无线WiFi和有线网口双模式看图，具备低功耗、高兼容性、易集成等特点，广泛适用于工业内窥镜、机器人视觉、汽修检测、美容器材等领域。



------


二、核心技术规格与特性


1. 视频输入与输出


• 摄像头兼容性：支持USB UVC免驱摄像头，输出格式必须为MJPEG。


• 分辨率支持：最高支持200万像素（1920×1080@30fps）。


• 视频流协议：默认通过HTTP协议推送至8080端口，支持WEB浏览器或VLC播放器直接访问。


• 查看方式：


 ◦ 连接WiFi热点查看视频；


 ◦ 连接有线网口查看视频；


 ◦ 支持TTL串口透传（UART1）。


2. 网络与通信能力


• 无线规格：


 ◦ 速率：300Mbps（2T2R）；


 ◦ 传输距离：空旷环境约30米；


• 有线接口：RJ45以太网口，支持有线网络接入。


• 串口透传：


 ◦ UART1作为TCP Server，IP：10.10.10.1，端口：20140；


 ◦ 电平标准：3.3V TTL，可直接对接MCU；


 ◦ 波特率：默认115200（可配置）。


3. 物理与电气参数


• 尺寸：65 × 45 × 18 mm；


• 供电电压：DC 5V；


• 功耗：平均0.3A，最大1A；


• 接口类型：USB、RJ45、TTL串口、天线接口（SMA）；


• 天线配置：双外置天线（2T2R），提升信号稳定性。


4. 定制化与扩展


• 原厂直销，支持功能定制；


• 适用于多种工业及商业场景，如内窥镜、高拍仪、演讲稿制作仪、汽修设备等。



------


三、应用场景详解


MR300C凭借其高兼容性和稳定传输能力，在以下场景中表现优异：


1. 工业WiFi内窥镜


• 通过UVC摄像头采集内部图像，经WiFi传输至平板或手机，实现远程无损检测；


• 支持实时视频流查看，便于在狭窄或危险区域作业。


2. 工业机器人视觉


• 作为机器人“眼睛”，将摄像头画面实时传输至控制端；


• 配合串口透传，实现图像+控制指令双向通信。


3. 汽修与美容器材


• 用于汽车发动机舱、管道内部等复杂结构的可视化检查；


• 美容仪器中用于皮肤检测、治疗效果预览等。


4. 高拍仪与文档拍摄


• 支持1080P高清拍摄，通过WiFi直连电脑或手机，快速扫描文档、稿件；


• 无需安装驱动，即插即用。



------


四、使用指南与配置建议


1. 硬件连接


• 将USB UVC摄像头插入模块USB口；


• 若使用有线网络，接入RJ45网口；


• 若使用WiFi，模块将自动广播热点（或通过路由器接入）；


• 串口UART1可连接MCU，用于数据透传或控制。


2. 视频流访问


• 无线模式：连接模块WiFi热点，打开浏览器输入 http://10.10.10.1:8080 即可查看；


• 有线模式：电脑设置静态IP（如10.10.10.2），访问 http://10.10.10.1:8080；


• VLC播放器：打开VLC → “网络串流” → 输入 http://10.10.10.1:8080。


3. 串口透传配置


• 默认串口参数：115200波特率，8位数据位，1位停止位，无校验；


• MCU端作为TCP Client，连接IP：10.10.10.1，端口：20140；


• 支持双向数据透传，可用于发送控制指令或接收状态反馈。



------


五、选型建议与注意事项


选型建议：


• 若需无线图传 + 串口控制，MR300C是理想选择；


• 若对分辨率要求不高（如720P），可考虑更低成本方案；


• 若需户外远距离传输，建议外接高增益天线或选用工业级路由器配合。


注意事项：


• 摄像头必须满足UVC免驱 + MJPEG输出，否则无法识别；


• 默认IP为10.10.10.1，若网络中已有冲突，需修改模块IP；


• 供电需稳定，建议使用5V/1A以上电源适配器；


• 模块工作温度范围未明确标注，工业应用建议控制在0~60℃。



------


六、总结


MR300C工业级WiFi图传模块以其紧凑的体积、强大的兼容性、灵活的连接方式和稳定的性能，成为工业视觉、远程检测、智能设备等领域的理想解决方案。无论是作为独立图传终端，还是作为嵌入式系统的一部分，它都能提供高效、可靠的图像传输服务。


关键词：WiFi图传、UVC摄像头、MR300C、工业内窥镜、串口透传、HTTP视频流、VLC播放、TTL串口、300Mbps WiFi



------


原厂直销，支持定制 —— 如需批量采购或功能定制，可直接联系厂家获取技术支持与报价。
