上拉电阻和下拉电阻原理

本文用于记录本人对于上拉电阻和下拉电阻的浅显理解，如有错误，敬请斧正

上拉电阻：对于单片机无法确定状态，悬空的引脚，通过增加上拉电阻，将该引脚赋予确定状态，高电平，逻辑1

下拉电阻：对于单片机无法确定状态，悬空的引脚，通过增加下拉电阻，将该引脚赋予确定状态，低电平，逻辑0

我们常说的某一点的电压其实并不严谨，严格来说是某一点的电位对地的电位，两者的电位差所呈现的电压

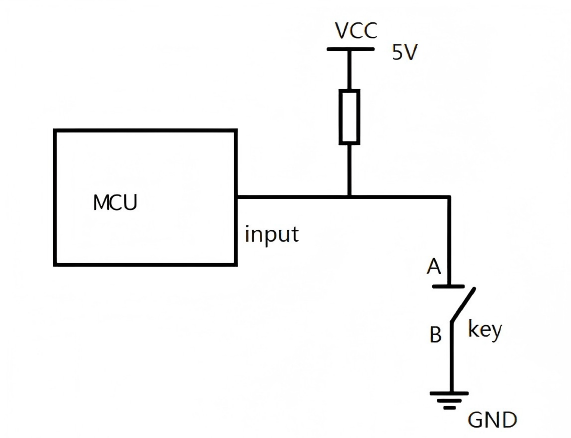

上拉电阻

单片机的输入引脚，呈高组态时（兆欧级），或者悬空时，input点的电压并不确定，可能受到（静电，电磁干扰），电压为可能为1v，3v（假设）

当按键按下时（有输入信号时），我们不能判断input（或者A点），逻辑状态是否变化（0变成1）

加入上拉电阻后，由于整个回路成断开状态，所以电阻中并没有电流流过，电阻两端的电压为0（根据欧姆定律U=I*R,电阻之所以有电压或者说可以分压，其实正是电阻对于电流起阻碍作用的表现），所以A点的电压为5v（对地电压），input也恒为5v，所以电平状态恒为高电平，逻辑状态为1

当按键按下后，回路导通，A点电压为0v（电阻分压5V，或者说导线两端电压为0），input为低电平，逻辑状态为0

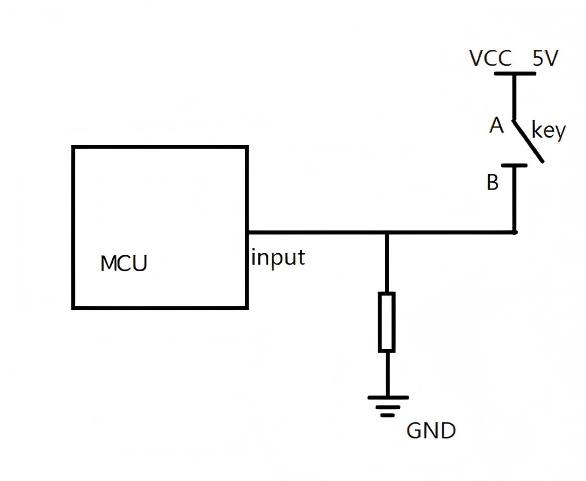

下拉电阻

同理，对于下拉电阻，由于整个回路成断开状态，所以电阻中并没有电流流过，电阻两端的电压为0，所以B点的电压为0v（对地电压），input也恒为0v，所以电平状态恒为低电平，逻辑0

当按键按下后，回路导通，B点电压为5v（相当于VCC对地电压），input为高电平，逻辑1
