在智能硬件研发中，免提全双工通话与远场拾音往往是声学设计的“重灾区”。无论是车载蓝牙、可视门铃，还是会议终端，经常面临“听不清、易啸叫、底噪大”的痛点。本文结合 A-68 双麦阵列降噪消回音模组，从底层规格到工程落地，为嘉立创社区的开发者梳理一套高性能语音前端的极简避坑方案。

一、 核心性能：突破传统声学瓶颈

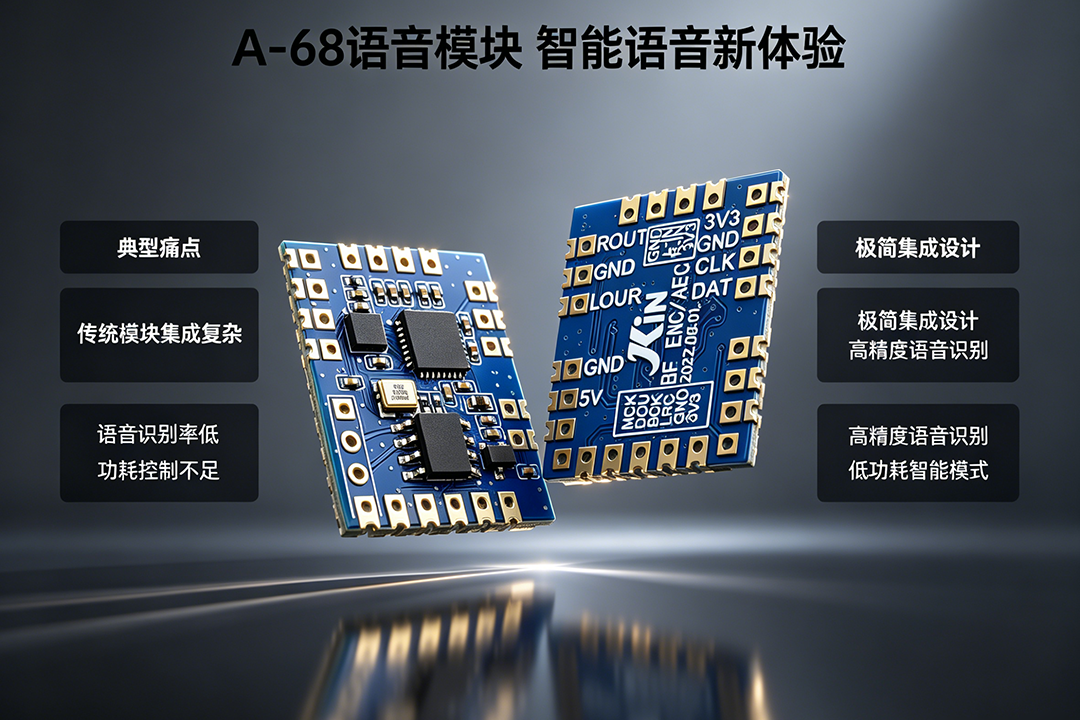

A-68 是一款内置专业 DSP 芯片的数字语音处理模组，体积仅 23.5mm × 19mm，工作电流低于 25mA，核心指标极具竞争力：

AEC 回音消除：最高支持 90dB 消除效果，可应对 100ms 空间延迟，彻底解决密闭空间大音量外放下的啸叫与回声。

ENC 环境降噪：支持 45dB–90dB 噪音压制，精准区分并衰减稳态（如风机）与非稳态（如突发撞击）噪音。

波束成型：通过双麦相位差计算，动态合成“听觉聚焦束”，在默认 60° 夹角下，精准锁定 10cm–500cm 范围内人声。

多模态引擎：支持纯降噪、消回音+降噪、双声道立体声三大模式，灵活适配 IPC 监控、免提对讲及双路录音等场景。

二、 硬件接口与抗干扰设计

模组同时提供模拟与 I2S 数字双路音频输出（默认 16KHz/16bit）。在射频环境复杂的物联网设备中，强烈建议采用 I2S 接口，从物理链路彻底规避电磁干扰导致的底噪问题。

麦克风选型首选 PDM 数字硅麦（推荐 -29dB 灵敏度），直接接入模组 1–4 脚，无需外部放大，抗干扰与一致性最优。若使用驻极体麦克风，需外接偏置电阻及 8–10 倍增益的前置放大电路。

三、 工程落地“避坑”指南

将 A-68 集成至终端时，需严格遵循以下硬件规范：

1. 麦克风物理布局：远场高噪场景下，双麦必须同向、同平面摆放，间距控制在 3cm–18cm。近距离对讲则采用“反馈式”布局，主麦对人、副麦对噪，确保人声幅度差 ≥6dB。

2. 参考信号接入：17 脚（LIN）需接入功放监听信号。若使用 D 类功放，必须增加 LC 滤波电路（如 22uH 电感 + 1uF 电容）将 PWM 方波还原为正弦波，否则 AEC 算法将失效。

3. 供电与接地：模组支持 4V–6.5V 宽压供电，19 脚可作 3.3V/100mA 输出，但严禁与主电源同时输入。滤波电容需紧贴引脚，模拟/数字地严格单点接地，音频走线远离射频与电源。

4. 结构避震：麦克风开孔必须避开内部震动源、风扇及喇叭腔体，确保拾音通道声学通畅。

四、 总结

A-68 模组以紧凑体积、极低功耗及 -45℃~+85℃ 宽温适应力，将复杂的声学算法硬件化。只要严格遵循上述物理与硬件规范，即可帮助产品快速跨越声学调试鸿沟，实现从“模糊嘈杂”到“清晰纯净”的音质跃升
