一体化单麦 DSP 音频模组硬件架构与 PCB 抗干扰设计解析

详情资料点击

一、模组核心硬件链路分层架构

整套音频处理链路分为四层硬件单元，无分立外置运放、滤波电路，全部集成于单层 PCB：

1. 模拟采集层：驻极体麦克风差分输入，内置片上低噪声 ADC，搭配独立音频地分割，抑制数字电源开关噪声耦合至麦克风输入端；

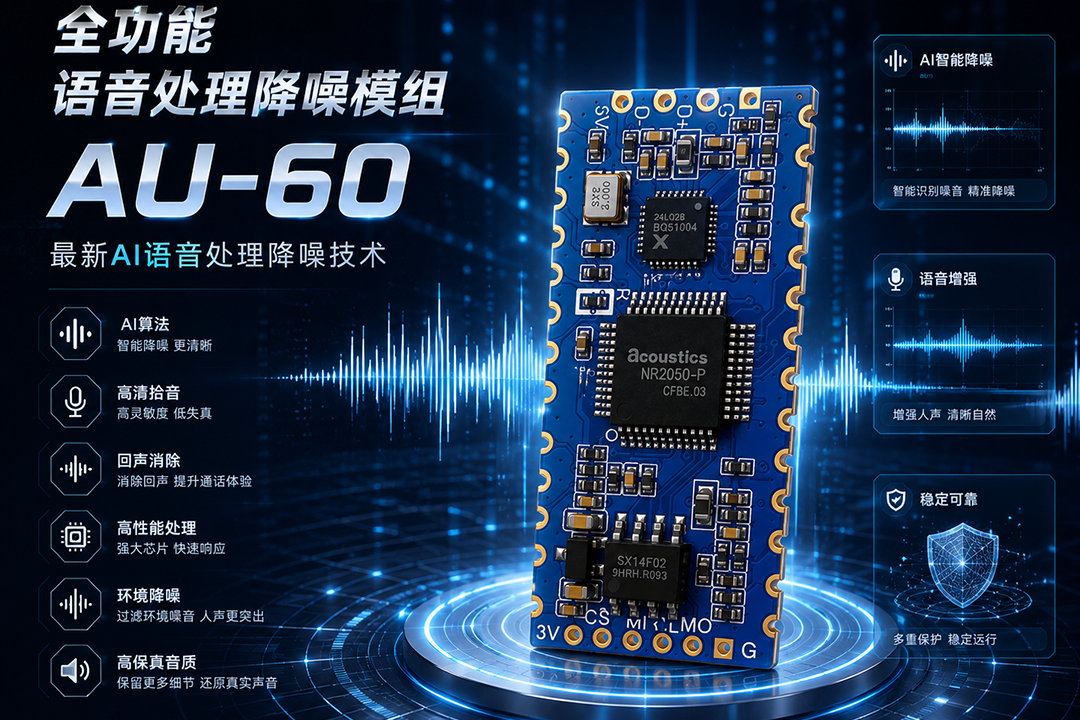

2. 核心运算层：NR2050-P 定点音频 DSP 为主处理单元，配套 SX14F02 模拟信号调理芯片、24LQ2B 串行存储芯片，存储降噪、AEC、AGC 全套算法参数，板载无源温补晶振提供稳定音频时钟，规避高低温环境下采样率偏移；
3. 双传输输出层：USB 差分高速通道 + 标准 I2S 数字音频通道两套并行硬件电路，独立电源域供电，避免 USB 高速差分信号串扰 I2S 时序；
4. 电源与外设层：统一 3V 单电压输入，多路独立 LDO 给 DSP、模拟前端、USB PHY 分域供电，引脚引出控制总线、音频输出、喇叭驱动接口。

二、USB 与 I2S 共存电路核心设计难点与解决方案

1. 时钟异步冲突问题

USB 音频由上位机系统时钟驱动，I2S 由本地晶振生成 MCLK、BCLK、LRCK，两组时钟源存在固有频差，长时间运行会出现音频爆音、数据溢出。 硬件解决手段：DSP 内置异步重采样单元，硬件级动态插值补偿，无需主控额外增加缓存，硬件自动抵消 ±200ppm 时钟偏差；硬件上两组时钟走线分区布局，中间用地屏蔽带隔离。

2. 高速 USB 差分信号干扰 I2S 时序

USB_D+/D - 高速差分走线边沿陡峭，易耦合至相邻 I2S 时钟线，导致 LRCK 时序偏移、采样错误。 PCB 规范：USB 差分走线完整包地，I2S 时钟、数据线集中布置于 PCB 音频隔离区；差分阻抗严格控制 90Ω，走线长度差小于 1mm；数字区与模拟区通过单点接地连接，禁止跨分割走线。

3. 双模式切换硬件兼容逻辑

模组硬件支持两种音频输出模式硬件切换，无需软件重新初始化：I2S 模式下关闭 USB PHY 电源降低功耗；USB 模式下切断 I2S MCLK 输出，减少数字噪声辐射。

三、多场景工业级抗干扰 PCB 布线标准

1. 安防 IPC / 可视门铃（长线 I2S 布线） I2S 输出走线最长支持 5m，走线采用屏蔽双绞线，PCB 端增加串联匹配电阻；音频地与设备功率地单点连接，杜绝电机、继电器传导干扰；
2. 车载终端（强 EMI 环境） 电源输入端增加多级 LC 滤波电路，模组整体远离 CAN 总线、车机功放；麦克风输入差分走线等长布置，规避车载电源纹波引入底噪；
3. 会议 / 教育 USB 设备（桌面短距场景） USB 走线尽量缩短，模拟音频输出增加独立隔离电容，抑制笔记本主板开关电源噪声。

四、供电低功耗硬件设计要点

整机静态工作电流＜28mA，休眠电流＜3mA，适配电池供电可视门铃、便携会议麦克风：

1. DSP 内置多档电源门控，无语音输入时自动降频运行；
2. USB 与 I2S 通道分时供电，单一模式工作时关闭另一通道电源域；
3. 3V 宽电压输入，支持 2.7~3.3V 电压波动，适配锂电池直接供电。

五、工程落地硬件踩坑总结

1. 模拟麦克风输入走线禁止穿过数字电源区域，否则降噪后仍会存在持续低频嗡鸣；
2. I2S MCLK 晶振下方必须完整铺地，否则远距离传输会出现周期性杂音；
3. 喇叭驱动输出与麦克风采集电路必须用地平面隔离，否则会加剧回声耦合，大幅降低 AEC 算法抵消效果。

结语

一体化 DSP 音频模组通过分层硬件架构、分域电源管理、分区 PCB 布线，从硬件底层解决多接口共存、复杂环境电磁干扰、时钟异步冲突等嵌入式音频通用难题，单套硬件电路可复用至安防、车载、办公、教育多类终端，降低多产品线硬件重复开发工作量。
